Перегиб кабеля на Radial RAS-15W-90

Такая ситуация, закупили 20 антенн Radial RAS-15W-90 (документация прилагается к посту). Распаковав антенны, обнаружили на кабелях наклейки с надписью предостерегаюшей о перегибе кабеля в месте входа в антенну. Собственно учли это, но при тестирования антенны, многочисленных подключений/отключений антенны от фидера, обнаружили что кабель очень легко стал перегибаться в этом месте, и появился характерный хруст, не иначе как центральная жила лопнула.

Сегодня разобрал расклеил антенну, кожух сидел лишь на герметике, скачал документацию по кабелю (прилагается к посту), в голову пришла мысль, укоротить кабель так, чтобы из корпуса антенны торчал лишь конектор. 4 см кабеля после конектора усажены в термоусадку и кабель в этом месте очень НЕгибкий, то что надо. Какие есть мысли по этому поводу, какие могут быть последствия?

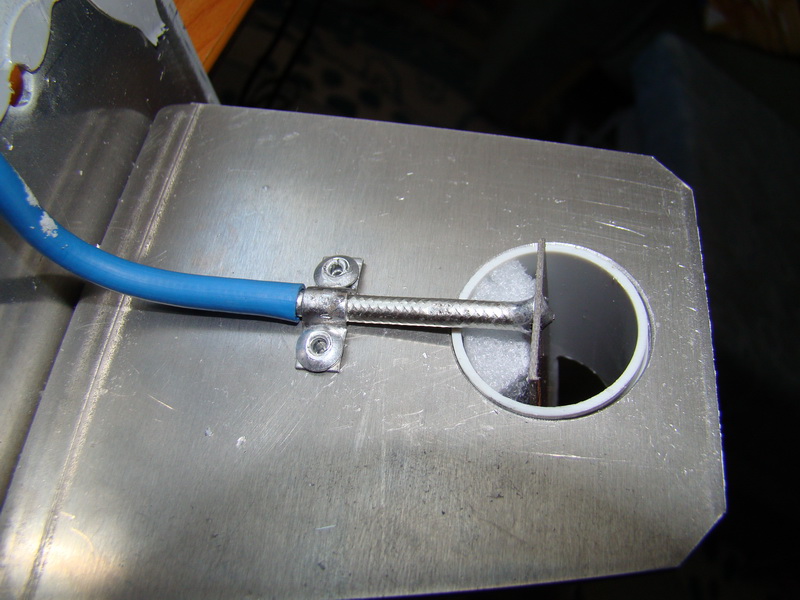

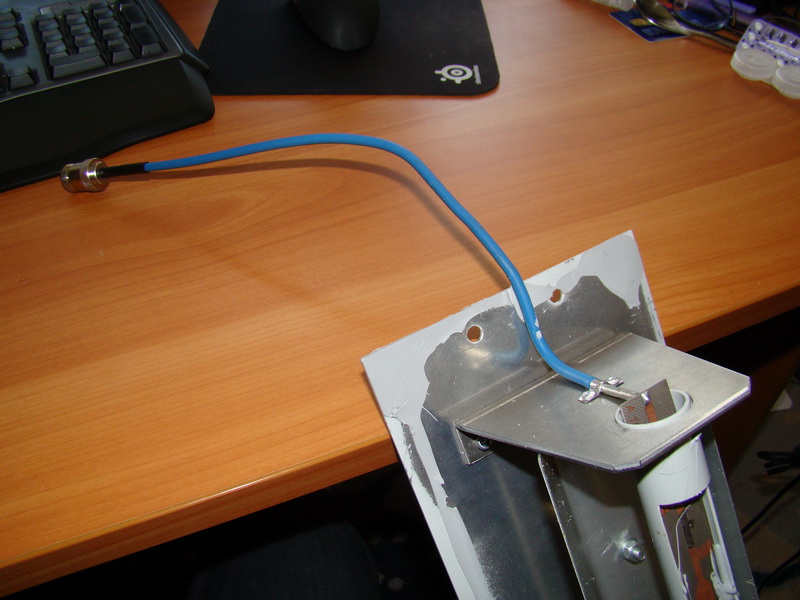

Фото:

post-73214-1278830390_thumb.jpg post-73214-1278830349_thumb.jpg



Документация по антенне Radial RAS-15W-90:

http://www.radial.ru/catalog/shf/wlan/ras_...0_120/print.pdf



Документация по кабелю Flexiform 402 NM HFJ:

http://www.habia.com/published/2/resources...ets/FF402NM.pdf

Share this post


Link to post
Share on other sites

=)



Других антенн в продаже ну было? Говно это а не антенны. У меня таких же как ваши валяеться 4 штуки. У них потом не только кабель, разъем перегибаться будет и прокручиваться на кабеле. Заявленным характеристикам они не соответствуют. Крепеж неудобный.



Разбирайте их и приделывайте разъем как на всех нормальных антеннах.

Share this post


Link to post
Share on other sites
Saab95 в том то и ддело что выбора небыло, так будет плохо или хорошо от моей затеи?

Share this post


Link to post
Share on other sites

Если нормально разъем припаяете будет нормально работать.

Вообще антенны хорошие , но вот этот шнурок конечно зря сделали.

Share this post


Link to post
Share on other sites

Операция прошла удачно, впаял хорошо, даже кое что модифицировал, нп центральную жилу одел кусок изоляции и расшириль отверстие в текстолите, получилось так, что центральная жила изолированна от припоя которым припаянна из витините за тафтологию, оболочка.
