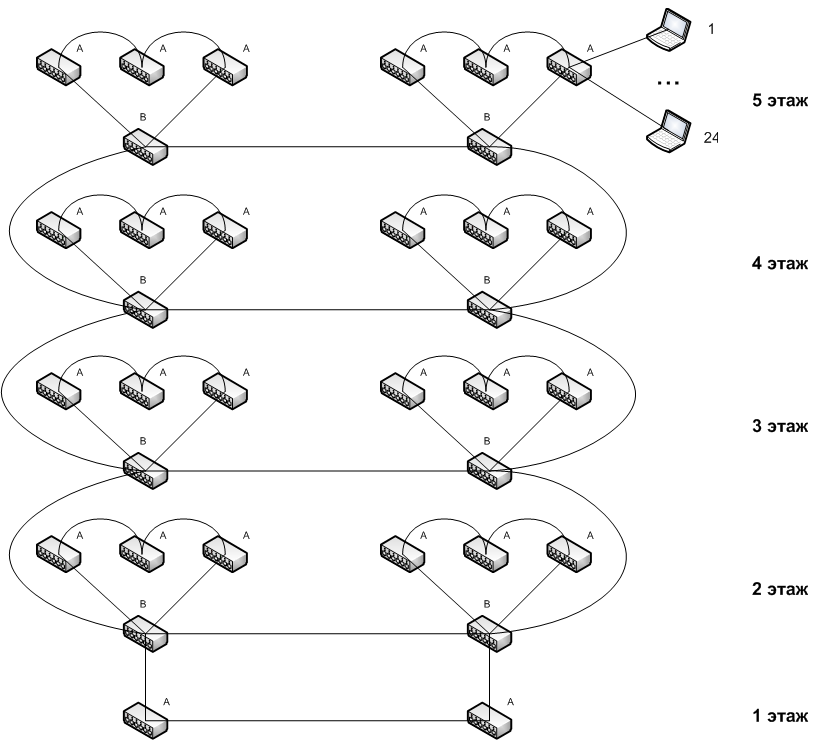

Собираюсь построить сеть такого плана:


В этой схеме

A - 24-портовые с 2 uplink гигабитными портами

B - 5 портовые гигабитные свичи



В связи с ограниченным бюджетом хочется сделать все как можно дешевле, поэтому в качестве А-свичей присматриваюсь к Planet WGSW-2620

В-свичи еще не подобрал.



А теперь вопросы:

1) заработает ли такая сеть в целом?

2) целессообразно ли использование Planet WGSW-2620? (если нет, то какую бюджетную железку посоветуете?)

3) ну и какие В-свичи посоветуете? если серьезные с таким количеством портов бывают. Опять же побюджетнее.

Share this post


Link to post
Share on other sites

Что такое "этаж"?



В такой сети Вам будет ОЧЕНЬ весело диагностировать spanning-tree

Share this post


Link to post
Share on other sites
Что такое "этаж"?



В такой сети Вам будет ОЧЕНЬ весело диагностировать spanning-tree

Это точно, кольца сердечные получились :)

Share this post


Link to post
Share on other sites

Уважаемый, это дурдом. Схема обречена. Она у вас со старта работать нормально не будет.



А теперь по-существу.

Схему переделать хотя бы в дерево, если звезду не сделать.

У вас на B-коммутаторах по 3 кольца. Это эпикфейл.

В качестве агрегации забудьте про неуправляемые железки. 5-портовые коммутаторы могут потенциально виснуть. И порты в них все забиты, судя по вашей схеме. В общем, повторюсь - схема обречена.



Как можно сделать.

Этажные включить в магистральный коммутатор, расположенный вверху или внизу схемы. Можно даже 100-мегабитными линками включать. У вас не будет столько трафика, да и абоненты не все сразу передают данные. Для магистральных что-то управляемое, не веб-смарт. Магистральные между собой объединить. Гигабитом. Для всех коммутаторов этажных продумать качественное электропитание. Можно фантомку. Для магистральных - ИБП.



Планета ваша - вебсмарт. Использовать его в принципе можно. Но лучше стройте по-нормальносу сразу. Пока у вас пионернет. Хотите работать дальше - задумайтесь.

Share this post


Link to post
Share on other sites

Это точно, кольца сердечные получились :)

а если картинку перевернуть, то будет много жоп, а не сердечек =)

Share this post


Link to post
Share on other sites
В такой сети Вам будет ОЧЕНЬ весело диагностировать spanning-tree



ыыы мечтаю о такой сети. хочу увидеть в действии .. как будет топологи я перестраиваться..



к афтору.

или сделай классическую звезду в центре поставь управляемый гигабитный свич пример dgs-3100 (если так хочится гигабита) + если хочеш геморроя или нужно типа мега надежная сеть (по бумажкам) мона на каждом этаже сделать по 1 кольцу



или тупо все свичи в одно гигабитное кольцо если экономишь на витой (хотя свичей много будет не гуд..)



зы при условии обязательной реализации гигабита на магистрали и с таким количеством свичей доступа (насчитал 30 чтук) я бы взял гигабитный свич на 48 портов и построил классическую звезду без каких либо извратов

Share this post


Link to post
Share on other sites

Этаж - это физический этаж здания в котором сеть работать будет.



Уважаемый, это дурдом. Схема обречена. Она у вас со старта работать нормально не будет.



А теперь по-существу.

Схему переделать хотя бы в дерево, если звезду не сделать.

У вас на B-коммутаторах по 3 кольца. Это эпикфейл.

В качестве агрегации забудьте про неуправляемые железки. 5-портовые коммутаторы могут потенциально виснуть. И порты в них все забиты, судя по вашей схеме. В общем, повторюсь - схема обречена.



Как можно сделать.

Этажные включить в магистральный коммутатор, расположенный вверху или внизу схемы. Можно даже 100-мегабитными линками включать. У вас не будет столько трафика, да и абоненты не все сразу передают данные. Для магистральных что-то управляемое, не веб-смарт. Магистральные между собой объединить. Гигабитом. Для всех коммутаторов этажных продумать качественное электропитание. Можно фантомку. Для магистральных - ИБП.



Планета ваша - вебсмарт. Использовать его в принципе можно. Но лучше стройте по-нормальносу сразу. Пока у вас пионернет. Хотите работать дальше - задумайтесь.

Понял... Кольца - не вариант. Видимо из-за них все глючить будет довольно нехило.

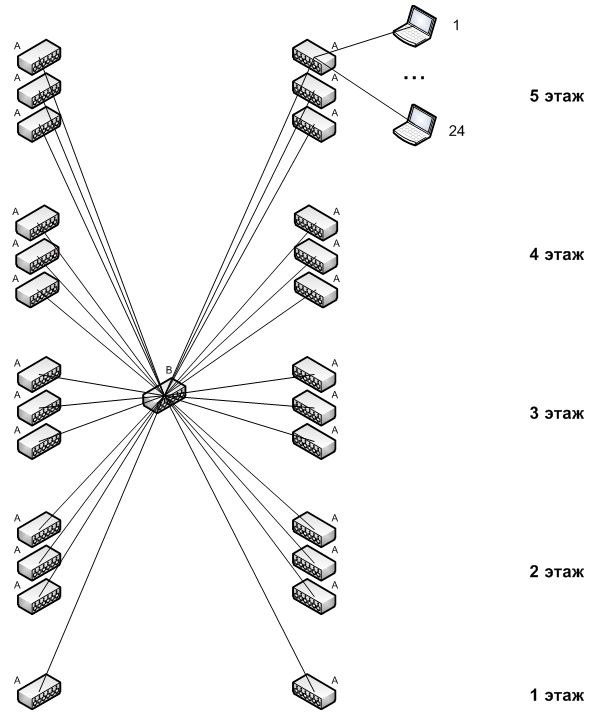

Хорошо, переделал в звезду, где A-свитчи те же планеты, а B - D-Link DGS-1224T/GE.(с количеством портов - понятно, что не совпадает, но это не проблемма, так как скорее всего А-свитчей будет немного меньше)


хотя не уверен еще, что хватит 100 метрового провода, для организации всего этого дела. Но это - так. Опасения. Как-нибудь решатся.



Про фантомку можно поподробнее? Что это такое?



Сеть предполагает активное внутреннее пользование(проще говоря - это студенческое общежитие) так что 100Мбит между A-свитчами очень легко может не хватить.



И для чего магистральный свич должен быть обязательно управляемым? IP-диапазоны регулировать? Мониторить состояние сети? Скорости рубить? Внутри сети их рубить не предпологается. Только для интернет подключения. Но для этого софт-роутер будет отдельный стоять.

Share this post


Link to post
Share on other sites
1) заработает ли такая сеть в целом?
в данной топологии, с Вашим набором оборудования не заработает.
2) целессообразно ли использование Planet WGSW-2620? (если нет, то какую бюджетную железку посоветуете?)
Если планируется использование только этой топологии то подбирайте оборудование с STP(R/M) ну и молится чтобы дерево выросло =) а если оно выростет, то узких мест будет вагон ...
3) ну и какие В-свичи посоветуете? если серьезные с таким количеством портов бывают. Опять же побюджетнее.
Чудес не бывает увы =( опять же из за топологии потребуется STP. (GS-3012F минимум наверн по технологиям)

Share this post


Link to post
Share on other sites

Добавлю, что сразу звезду не сделал, так как здание довольно большое, и есть вероятность, что физически звезда не получится(ну и еще из-за непонимания, что звезда - это круто. теперь понял). Ведь максимум для кабеля - 100 метров. А сверлить полы - не факт что получится. тогда по лестничным площадкам тянуть - по 10 метров на этаж... плюс коридоры длинные. Может дадите совет как и эту проблему решить, господа профессионалы?

Share this post


Link to post
Share on other sites

план сдания в студию с метражем, вам сразу скажут где что поставить)

Share this post


Link to post
Share on other sites
что звезда - это круто
да нет... кольцевая топология круче. Но оборудование для ние требуется на порядок круче =)

Ваша первоначальная схема может действовать и весьма успешно и отказаустойчиво но оборудование потребуется не дешевое и стоимость порта абанетского выростет в разы.

Share this post


Link to post
Share on other sites

план сдания в студию с метражем, вам сразу скажут где что поставить)

Да где оборудование ставить - уже решили. Там есть ящики бесхозные - вот туда концевые свичи и будем монтировать. Я имел ввиду общие советы по прокладке кабеля между этажами.

Share this post


Link to post
Share on other sites

И для чего магистральный свич должен быть обязательно управляемым? IP-диапазоны регулировать? Мониторить состояние сети? Скорости рубить? Внутри сети их рубить не предпологается. Только для интернет подключения. Но для этого софт-роутер будет отдельный стоять.
Студенческая общага это как раз то место, где на тупом оборудовании не будет броадкаст/мультикаст шторма, арп спуфинга, поддельных шлюзов и dhcp, а у всех пользователей стоит свежий антивирь.

PS При тупом доступе он должен быть не только обязательно управляемым, но уметь резать всё вышестоящие неподобства.

Share this post


Link to post
Share on other sites

Вам надо просто в первоначальной схеме те коммутаторы, что соединены в кольцо на 3-м этаже поставить с поддержкой STP. Выходит нужно всего 4 "дорогих" коммутатора. А на 1 этаже длинную связь между коммутаторами разорвать. И всеми так полюбившиеся сердечки тоже разорвать - там отказоустойчивость не нужна.

Share this post


Link to post
Share on other sites

Не приходилось иметь дело с виртуальным стеком...

Но если в одном сердечке мы загоним коммутаторы А в вирт. стек, а поднимимся чем нибуть типа ласпа или др. ченалом из коммутатора В, не уже ли не будет работать? Кольца коммутаторов В рвать однозначно... ну или STP.

Share this post


Link to post
Share on other sites
Добавлю, что сразу звезду не сделал, так как здание довольно большое, и есть вероятность, что физически звезда не получится(ну и еще из-за непонимания, что звезда - это круто. теперь понял). Ведь максимум для кабеля - 100 метров. А сверлить полы - не факт что получится. тогда по лестничным площадкам тянуть - по 10 метров на этаж... плюс коридоры длинные. Может дадите совет как и эту проблему решить, господа профессионалы?
На хорошем кабеле может работать и длиннее 100м.

Удалённые свитчи можно подключить:

1. По оптике, купив SFP и длинные патчкорды. (где-то 2500-4000 комплект на 1 линк)

2. Устроив не один а несколько узлов

3. Витухой от ближайшего свитча, на худой конец



Бурить перекрытия всё равно придётся. Это легче чем нормально повесить на лестнице или повесить соплю и постоянно её ремонтировать. Либо ищите другие дырки.

Share this post


Link to post
Share on other sites

На 100 мегабит более 120-130 метров редко заработает, независимо от кабеля. Тут уже имеет место насколько производители чипов отошли от стандарта.

Это как кабель USB, какой бы он не был качественный, а длиннее 10 метров все равно работать не будет=)

Share this post


Link to post
Share on other sites

На 100 мегабит более 120-130 метров редко заработает, независимо от кабеля.

Я подчеркнул ©

Share this post


Link to post
Share on other sites

1) Кабель можно взять не UTP, а, например, П296

ага берите хороший кабель, на 4 таких кабельках носитель 8 колесный из болота вытаскивали, замечательный кабель очь прочный =) но новый дорогой пипец) и гигабит не понимает =) ток "сотку"

Share this post


Link to post
Share on other sites

П296 найти трудно, да и не нужен он для внутренних работ.

Хороший кабель стоит где-то 2500 руб/бухта (Neomax, Netko).

В нормальных условиях 100mbps на 130 м работает.

С гигабитом думаю сложнее.

Если длинна здания меньше 150м, то с центра 3 этажа до дального свитча должно быть <100м.

Edited by Kostja

Share this post


Link to post
Share on other sites
1) Кабель можно взять не UTP, а, например, П296
ага берите хороший кабель, на 4 таких кабельках носитель 8 колесный из болота вытаскивали, замечательный кабель очь прочный =) но новый дорогой пипец) и гигабит не понимает =) ток "сотку"

http://www.neobroker.ru/list/o89/r139/288914.html - П296 отдают по 7 руб/метр, получается даже дешевле упомянутой витухи



На 100 мегабит более 120-130 метров редко заработает, независимо от кабеля.
A79: Я подчеркнул ©

Share this post


Link to post
Share on other sites
Я подчеркнул ©
ну не все понимают такой юмор =)

1) Кабель можно взять не UTP, а, например, П296

щас веть побегут по магазинам искать... а товарищи украинцы вроде давно распродали свой запас с схранения да и наши наверн тоже. такчто остается только новый но цена...

а там где не положено работать по стандарту, значит не работает, нечего плохому учить =)

Share this post


Link to post
Share on other sites
кстати коллега прогулался по сылочке... каспер понимаш завижал

обнаружено: троянская программа Trojan.JS.Agent.bol

какойто плохой Вы магазин советуете =)



Share this post


Link to post
Share on other sites

Что первым с гугла выпало - то и привёл в пример. Дальше - самостоятельно. Важно, что он есть в продаже. Где именно покупать, - оставим на усмотрение покупателя.

Share this post


Link to post
Share on other sites
