Как "кинуть" оптику?

Здравствуйте.





дано:

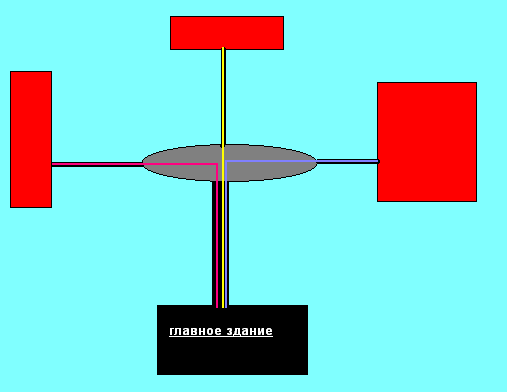

1. из серверной главного (4-го корпуса) на чердак идет 4-х волоконный кабель (http://shop.nag.ru/catalog/item/02876), с остальных трех корпусов приходят такие же кабели. Нужно разварить по волокну на каждый корпус (как на картинке во вложении; на серый овал - муфта)



2. в чем разварить (в какой муфте) 4 кабеля?



3. чем окончить кабель в серверной, каким кроссом? Получается, что нужно в одном кроссе разварить три волокна (получить три оптических порта), чтобы была возможность соединить патчкордом кросс и порт коммутатора.



4. Чем окончить кабель в обычных зданиях? Таким кроссом? http://shop.nag.ru/catalog/item/04015



Заранее спасибо!


Edited by khm

Share this post


Link to post
Share on other sites

2. В любой муфте, в которую влезут 4 кабеля и найдутся 4 крепления для них. Например http://shop.nag.ru/catalog/item/03991 или отечественная МОГ.

Если помещение сухое, то можно и кросс с аналогичными требованиями.

3. Кроссом стоечным, если есть стойка или настенным мини, если её нет.

4. как и п 3

Мне металлические кроссы больше нравятся, чем пластиковые.



Можно было бы дотянуть все кабели до серверной и в кабеле волокон побольше, про запас.

Edited by Kostja

Share this post


Link to post
Share on other sites

а я бы заодно сварил волокна между остальными кормусами между собой. Бывает пригождаются потом. В один из корпусов можно разварить 2 волокна, а если понадобится волокно в другой корпус - скроссировать можно. ну и еще 2 оставшихся можно соединить двумя волокнами. Чтоб не пропадали. Если в корпусах стойки - лучше брать стоечные кроссы 1U и не разводить лишнюю порнографию, а если оборудование лежит на столе, в углу, в шкафу то можно и сэкономить. Разъемы советую SC или LC

вот примерная схема (с цветами волокон сами определитесь, нарисовал навскидку)


Share this post


Link to post
Share on other sites

Спасибо!

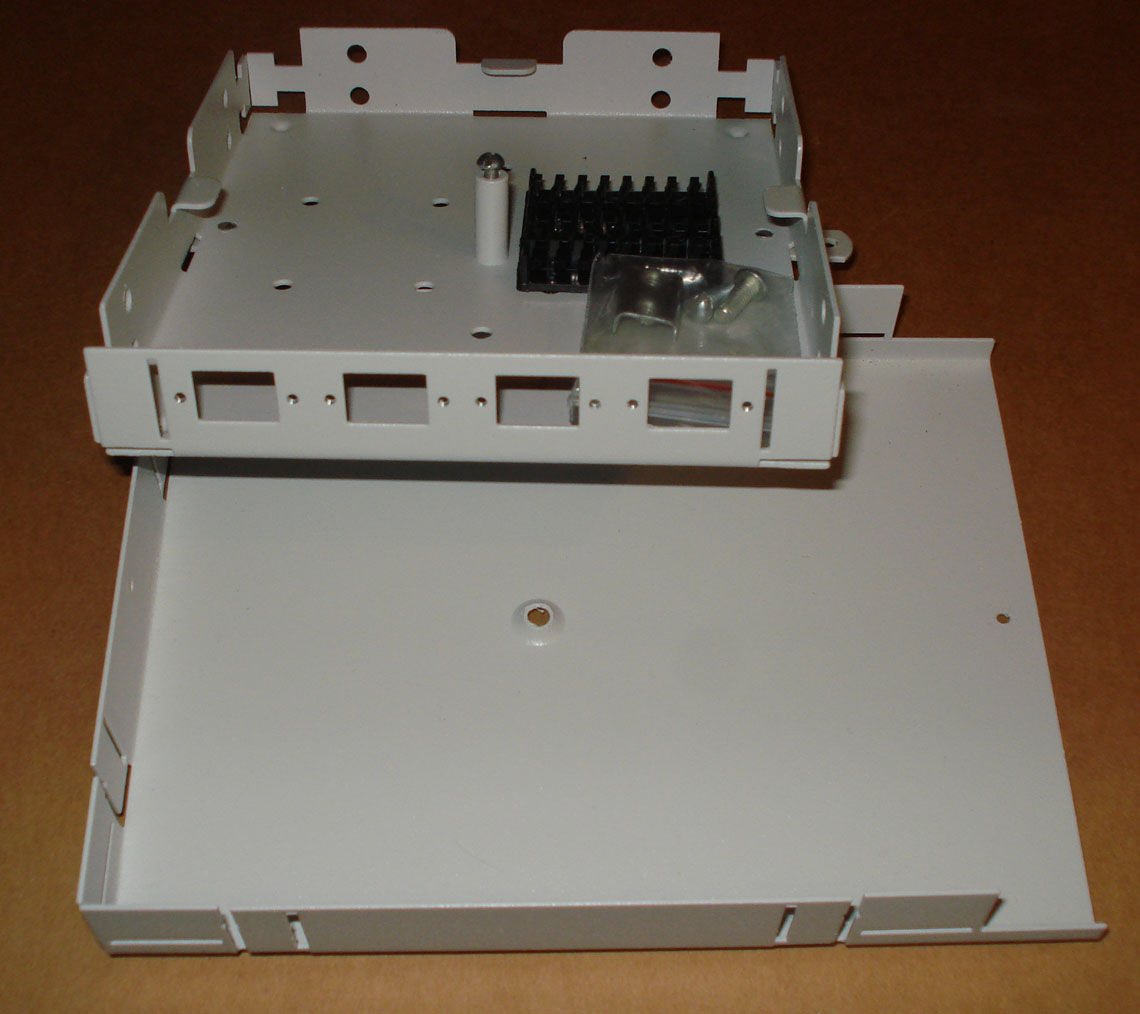

Kostja, не могли бы вы показать картинку "настенного мини-кросса" с 3 портами ?!



Edited by khm

Share this post


Link to post
Share on other sites
Спасибо!



Kostja, не могли бы вы показать картинку "настенного мини-кросса" с 3 портами ?!


Share this post


Link to post
Share on other sites

а сами порты к этому кроссу ещё докупать надо будет что ли ?!

Share this post


Link to post
Share on other sites

а сами порты к этому кроссу ещё докупать надо будет что ли ?!

Да, к кроссу нужны розетки (AKA адаптеры) и пигтейлы правильного типа. А втыкаются в кросс патчкорды.

Share this post


Link to post
