привет!

посоветуйте из личного опыта кто каким софтом пользуется для ведения кабельного хозяйства (оптические и медные линии)

имею ввиду кабельный журнал кроссировок

спасибо!

Edited by artur_nv

Share this post


Link to post
Share on other sites
Эксель :)
если не затруднит можешь скинуть как образец на artur_nv@mail.ru

делал свои наброски, но чет какая хрень получается ))



Share this post


Link to post
Share on other sites

вижу я не одинок,

ну и хотелось бы услышать про специализированное ПО,

Share this post


Link to post
Share on other sites

Осспидя, что там такого сложного?

один столбец - расписание портов на одном кроссе, другой столбец - наименование, третий - примечание, четвертый - на какие порты друго кросса скроссировано.

На примере телефонии:

Расшиты стопарники на громполосы. В файлике для каждой громполосы отдельная вкладка, в которой расписаны пары с 00 по 99.

выглядит так:

26 | номер телефона | наименование | примечание | Гр3/46 |

Для оптики можно сделать то же самое по образу и подобию.



Share this post


Link to post
Share on other sites

а если к примеру идет оптическая трасса километров 20 и по дороге муфты с отводами по 2-3 кабеля - как это нарисовать в екселе?:)

Share this post


Link to post
Share on other sites

Вести учёт в excel это принципиально не правильно, потому что такой учёт может вести всего лишь один человек, возникает необходимость всё время пересылать этот файл друг другу(или заливать куда-то). ИМХО самый правильный вариант это сделать наипростейшую БД из 1-3 таблиц(+вот такой триггер(Example 38-4) для логирования всех операций с таблицами) и нанять формоклепателя, чтоб сделать на это вебморду. Такую работу можно поручить какому-нибудь студенту и стоимость её копеечная(если у вас нет людей, которые это смогут сделать сами и быстро), главное чётко сформулировать ТЗ(т.е. вы должны знать какие поля и какие справочники вам нужны)



Если использовать какое-то "готовое" решение, то всё равно придётся много чего переделывать под себя и вомзожно даже уйдёт больше времени, чем сделать с нуля.

Share this post


Link to post
Share on other sites

>а если к примеру идет оптическая трасса километров 20 и по дороге муфты с отводами по 2-3 кабеля - как это нарисовать в екселе?:)



Да можно на самом деле, только не удобно. Я храню топологию(только задача чуть-чуть попроще, не для оптических трасс) в БД и динамически генерю(на php) html+js-код, который рисует топологию с помощью вот этой замечательной библиотеки. Поделиться, к сожаленью, не могу, мои разработки(в соответствии с труд. договором) принадлежат компании, где работаю. В принципе можно даже написать простенький редактор топологии(пример http://raphaeljs.com/graffle.html ) на js типа как в packettracer'е можно соединять порты и т.д., но это более трудозатратно/дороже

Edited by s.lobanov

Share this post


Link to post
Share on other sites

кроссировки и назначения портов кроса - распечатываем бланк, пишем ручкой: адрес назначения, метраж волокна, надо изменить - штрих и снова ручка, потому как очень редко меняется

вся разварка волокон оптических кабелей в Visio в формате A0, очень наглядно, что куда идёт. эта схема менятеся очень часто, т.к. постоянно подключаем какие-то дома. поэтому она не распечатывается.

технические детали трассы - в автокаде. подъёмы, спуски, где какой зажим, метражи, план здания и т.п.

старые медные линии, от которых потихоньку уходим, рисованы в visio, распечатаны и хранятся в папке для быстрого доступа.



Share this post


Link to post
Share on other sites
вся разварка волокон оптических кабелей в Visio в формате A0, очень наглядно, что куда идёт. эта схема менятеся очень часто, т.к. постоянно подключаем какие-то дома. поэтому она не распечатывается.



а не могли бы вы кинуть свой файл Visio по разварке оптики. Просто все говорят в Visio, в Visio, а как в нём нарисовать фантазии нехватает

Share this post


Link to post
Share on other sites
вся разварка волокон оптических кабелей в Visio в формате A0, очень наглядно, что куда идёт. эта схема менятеся очень часто, т.к. постоянно подключаем какие-то дома. поэтому она не распечатывается.



а не могли бы вы кинуть свой файл Visio по разварке оптики. Просто все говорят в Visio, в Visio, а как в нём нарисовать фантазии нехватает

Upload failed. You are not permitted to upload this type of file.

почта есть?

Share this post


Link to post
Share on other sites

пипец, а rar не канает.



вся разварка волокон оптических кабелей в Visio в формате A0, очень наглядно, что куда идёт. эта схема менятеся очень часто, т.к. постоянно подключаем какие-то дома. поэтому она не распечатывается.



а не могли бы вы кинуть свой файл Visio по разварке оптики. Просто все говорят в Visio, в Visio, а как в нём нарисовать фантазии нехватает

бирюзовые прямоугольники - кросс

разноцветные линии - магистраль

1.zip

Share this post


Link to post
Share on other sites
Идея хорошая, но вот если у вас на узле больше 30-40 соединений, то каждое рисовать линиями в схеме, там же потом каша будет.
зачем каша, можно вынести рисунки тупиковых линий чуть подальше от основных (магистральных)

и не будет никакой каши, только нарисовать что там есть что-то,

например одной-двумя-тремя стрелками обозначить следующий объект, этого будет достаточно. а где-нибудь в уголке карты эту тупиковую линию подробно какая жила куда.

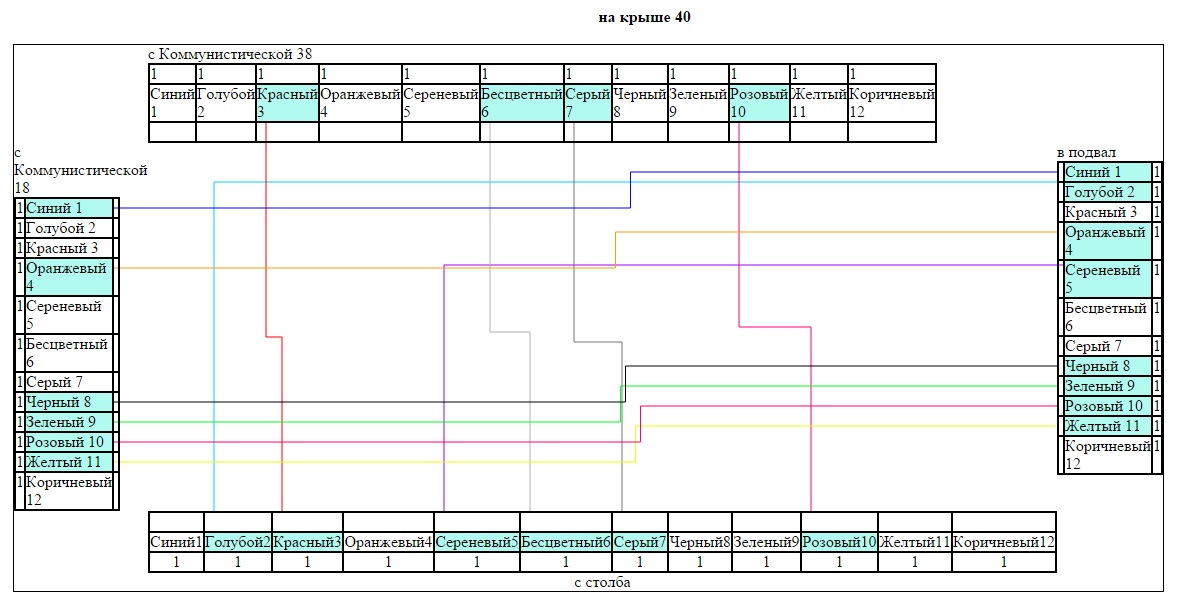

Вот, еще можно так, но для узла лучше и универсальнее чем notepad пока ничего не видел:


можно качество получше, ничерта не видно.



А схемы кабелей и трасс по району рисуем в другом файле, там тоже Visio, в слоях запихиваем карту города в формате JPG и уже условными графическими изображениями расставляем узлы, ящики, муфты кабели и т.п.




одобряю, у нас так старые линии были сделаны, теперь есть человек с автокадом, рисует серьёзные чертежи.

Share this post


Link to post
Share on other sites

Апну старую темку. Коллеги, расскажите, кто чем пользуется для учета разварки муфт, кросов и т.д. Где ведете свое кабельное хозяйство? Неужели все на самописном сидят?

Share this post


Link to post
Share on other sites

Смотрите в сторону Userside.



Хотя, я поковырялся в демо-аккаунте и многое осталось не понятно :(

Share this post


Link to post
Share on other sites

NED2

Edited by biox

Share this post


Link to post
Share on other sites

Может кто покажет как в блокноте "рисуют" подобное?

Share this post


Link to post
Share on other sites

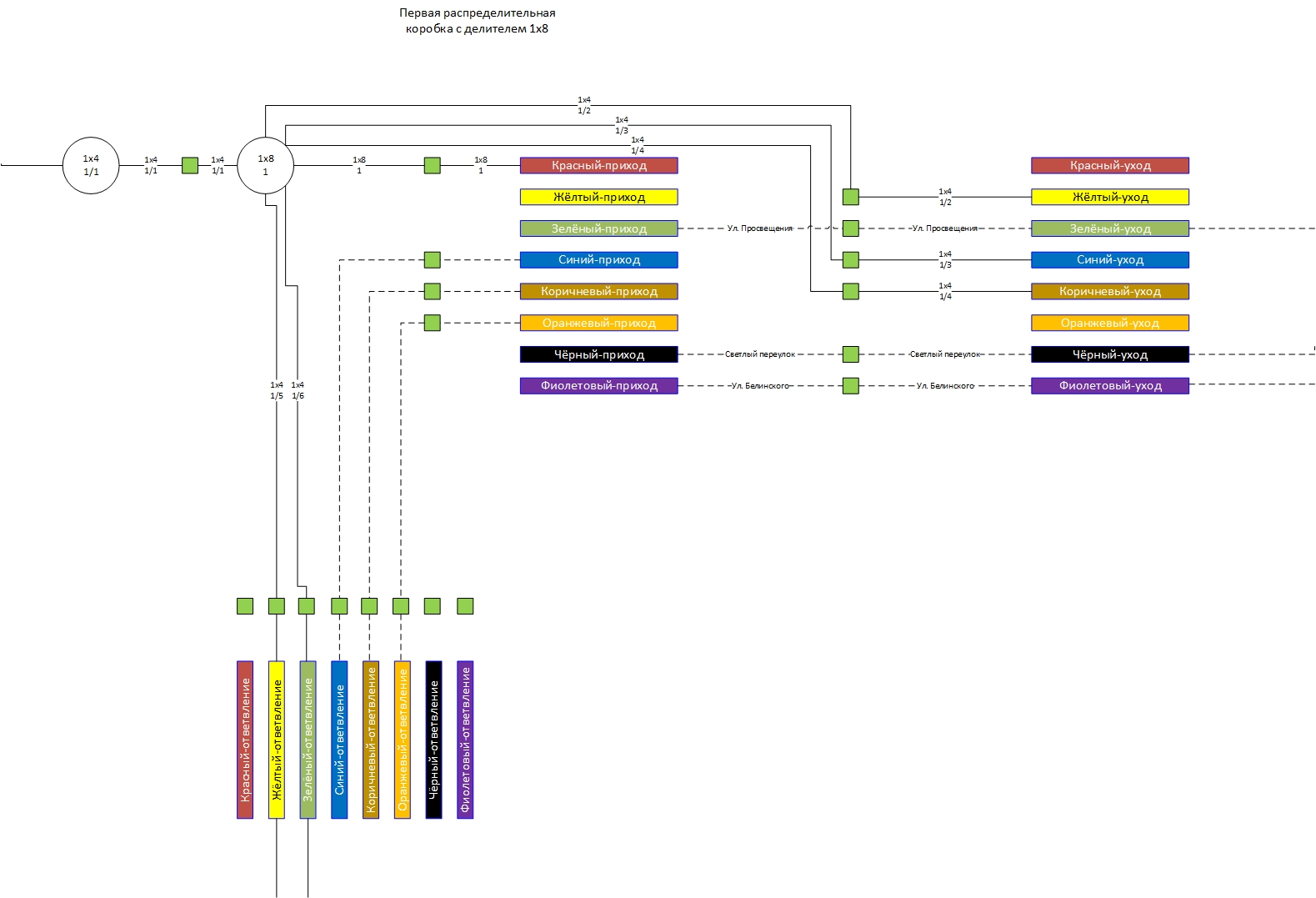

сегодня понадобилось нарисовать как распаивать.



Сидел выдумывал чтобы понятно было хотя бы для себя самого. Делал в Visio

post-101104-011482600 1425166394_thumb.jpg

Share this post


Link to post
Share on other sites


Примерно так делаю, в программе SPLAN

Share this post


Link to post
Share on other sites

эксель перекрывает все возможные потребности. можно вести кольца прямо в текстовом виде, так и сложные ответвления в графическом, ячейка 10*10пикс и рисуем карандашиком границами таблиц.

Share this post


Link to post
Share on other sites
