Не мог не пнуть антенну RFE 2700/19MIMO Нанотехнологии наверно...

Долго искал указанные на этикетки децибелы, не нашел и решил может где внутри завалялись=)

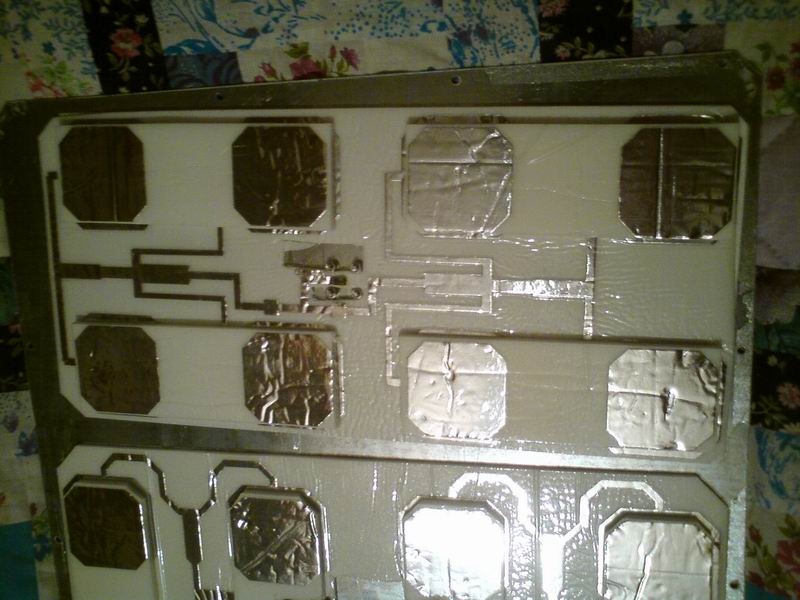

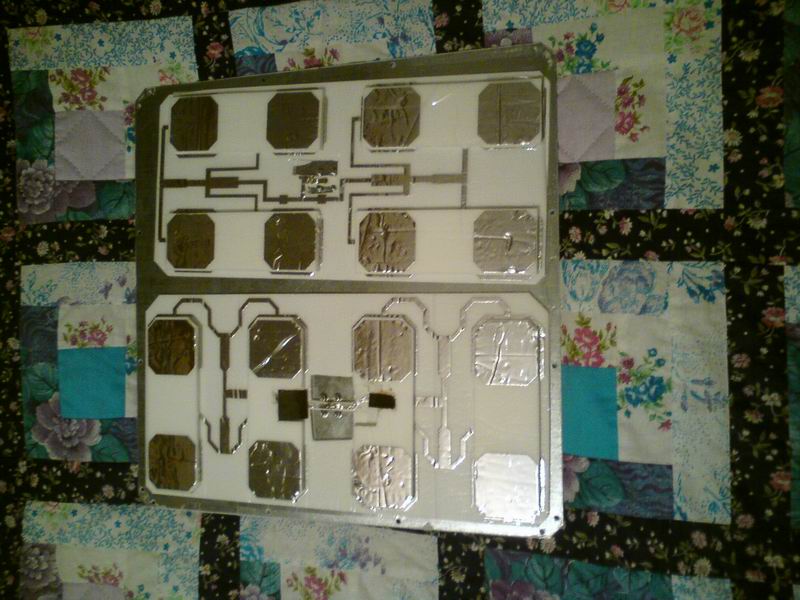

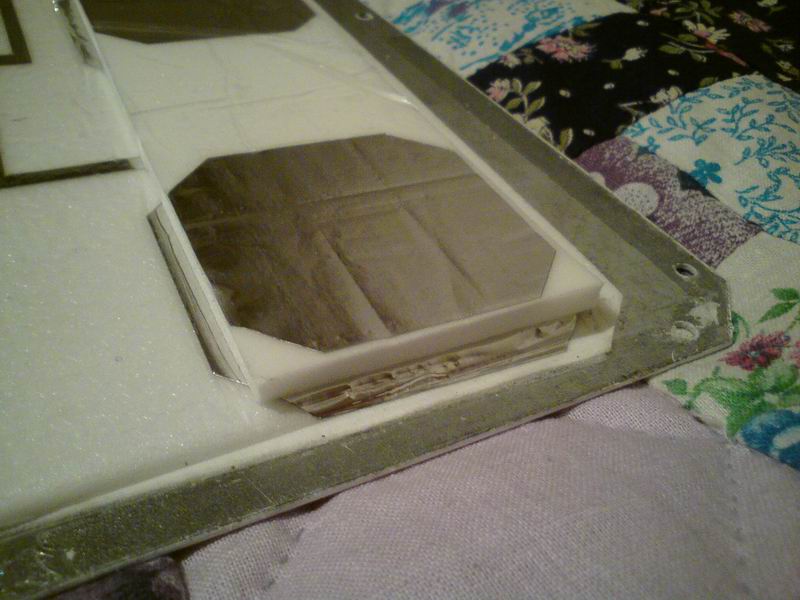

Открыл и офигел, даже алкаш после недельного запоя смог приклеить бы ровнее. Используеться белый "утеплитель" на который "наклеена" фольга, чем ее надо так клеить чтобы было так криво и не ровно даже не представляю. Видно что половинки антенн приклеены криво, так же практически нигде не совпадает проекция вибраторов с соответствующими элементами антенны.






Из-за кривизны сборки, пластмассовая крышка придавила фольгу почти до экрана - это и являеться причиной очень плохой работы одной из панелей.






Видны борозды и отметины на фольге.

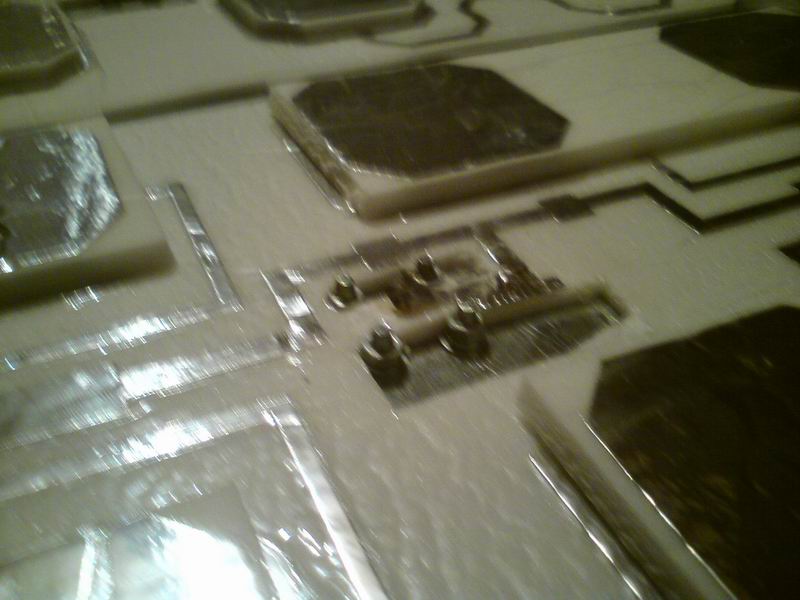

Припайка разъемов. просто супер.



Покупай потом после такого продукцию RFE =)

Share this post


Link to post
Share on other sites

Сделайте проще! Один хороший снимок с большим разрешением (и для определения размеров что нить на фоне))))

Share this post


Link to post
Share on other sites

видел, такого типа антены, самоклеющаяся фольга на утеплитетеле, но те антены были сделанны, довольно качественно и ровно и фольга была плотная и толстая, претензий не было, при чем разьем к фольге не паялся а был приклеен токопроводящим клеем, интересно вот какие потери у него на 5Ггц ;-)

плохо то, что производитель не указывает из чего антена, текстолит, медь, либо рекламная фольга нарезанна на плотере, да и цены на вот такие антены особо не отличаются от текстолитовых

Share this post


Link to post
Share on other sites

Эта антенна 4500 стоит.

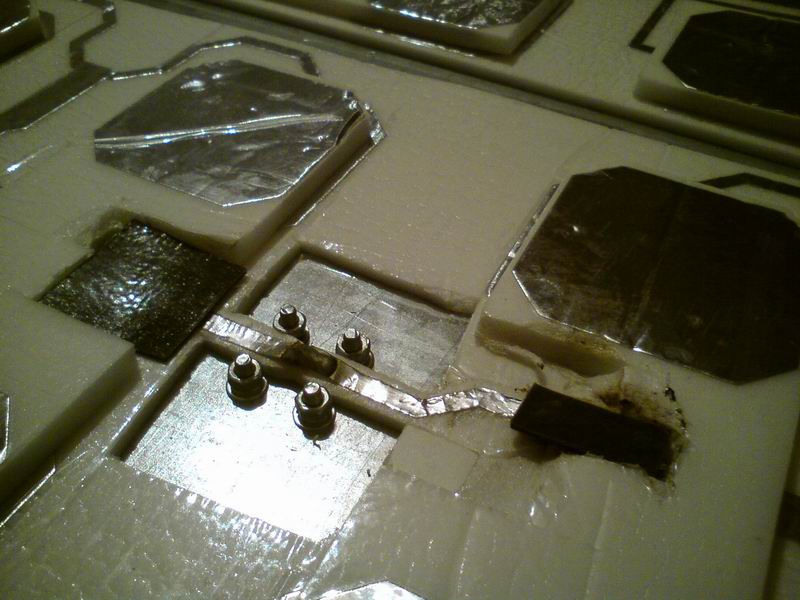

На нижнем фото видны 2 черные наклейки, снял их и оказалось что под ними пайка. То есть нижняя антенна состоит из 2-х кусков, спаянных между собой. Что большого куска фольги чтоли не было=) вот поэтому цельная антенна дает 17дби, а паянная из 2-х кусков всего 15. Нехорошо.



Попробую ее разобрать и сделать точно такую же.

Share this post


Link to post
Share on other sites

Если не сложно дайте пожалуйста замеры верхних квадратов и расстояние между мини

Share this post


Link to post
Share on other sites

Довелось как-то в поюзать RFE кроссполяризационную. Не сразу въехали, почему все работает не так, как планировалось. Оказалось наклейки с указанием поляризации на корпусе перепутаны местами. Мда, у меня к RFE однозначное негативное отношение.

Edited by svetlov

Share this post


Link to post
Share on other sites

Не знаю при чем здесь наклейки?

Я эту антенну крутил и так и эдак.

Если на антенне написано 19дб - так это общее усиление по двум каналам. А на деле одна панелька имеет усиление 15дб, вторая 16. То же самое относиться и к секторным. Попробовал в деле мимо на 2.4ггц - что-то не вдохновило. И кросполяризационные антенны плохо себя показали, и 2 параболика тоже не ахти что. дешевого варианта мимо пока нету. А обещанные мимошные параболики очень не бюджетны по цене оказываються.



Лучше сидеть 2 раза по 10, чем пытаться организовать мимо в 20мгц. Конечно на частотах 2.4ггц.

Share this post


Link to post
Share on other sites
Не знаю при чем здесь наклейки?
Да при том, что когда настраивали связь без mimo на вертикальной поляризации были неприятно удивлены отсутствию связи в том месте, где она должны быть.

Прямо таки подстава со стороны производителя.

Share this post


Link to post
Share on other sites

Ну я во время тестов включал 1 или 2-й передатчик по очереди и смотрел при каком сигнал лучше - это если надо работать только в одной поляризации. Наклейкам никогда не верю.

Share this post


Link to post
Share on other sites

Ну так есть у кого нибудь замеры этой антенны или нет?

Share this post


Link to post
Share on other sites

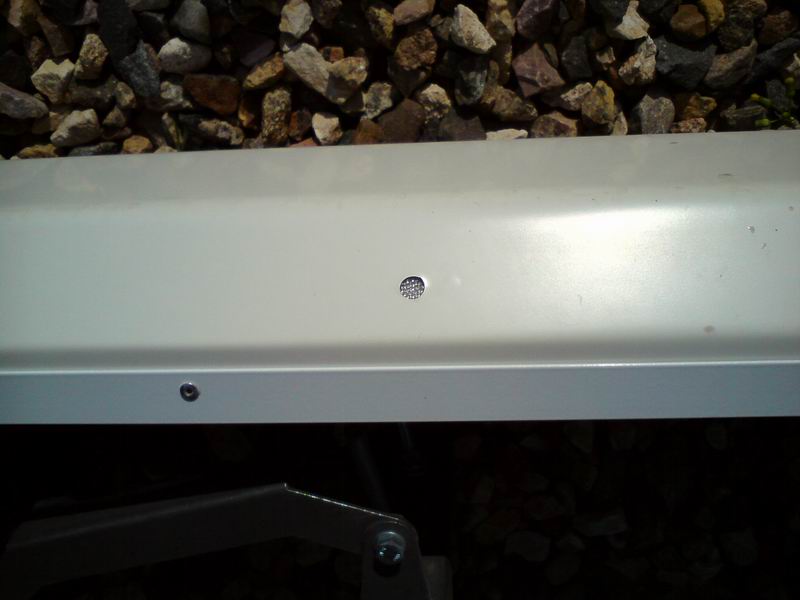

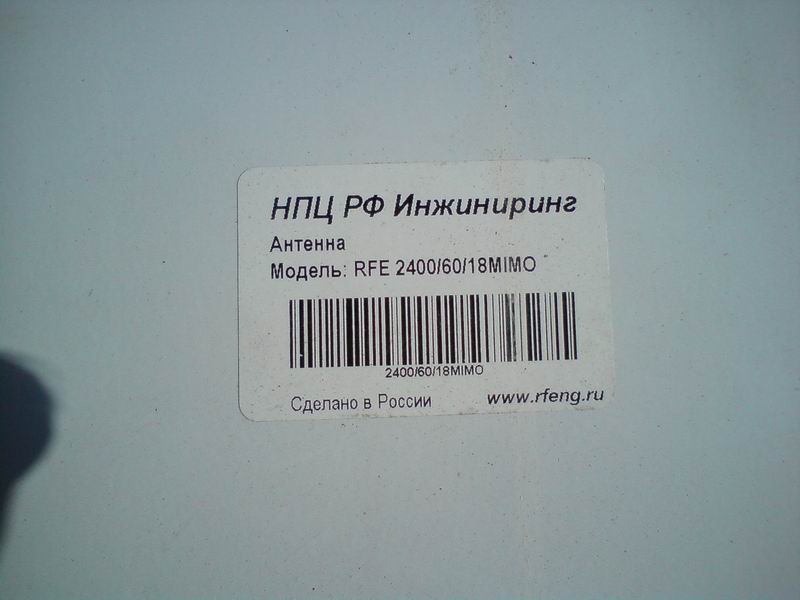

Секторную антенну RFE MIMO побило градом=)

Толщина пластика, закрывающего антенну минимальна. На обычных антеннах не MIMO с пластиком все в порядке. А тут=) Наверно поэтому цена MIMO так высока.

Зато антенна имеет очень хорошую герметичность, вся вода что попала через дырки так в ней и осталась, было чем руки помыть, не хуже рукомойника=)



Share this post


Link to post
Share on other sites

Юзал в тестах сабжевые антенны как на 2.4 так и на 5ГГц. По 10-бальной шкале качества - твердая 1. Любой китайский вендор делает лучше значительно.

Изоляция между каналами плохая (реально меньше 10дБ), усиление завышено. у 2-х кониферов на 2.4 с разносом 2м по вертикали+Xpol развязка и то лучше.

Share this post


Link to post
Share on other sites

Ах забыл написать. Поворотный механизм еще плохой. Просто так нельзя повесить антенну вертикально на трубу без наклона, минимум получиться градусов 15-20. Чтобы повесить ее вертикально нужно верхний крепеж выворачивать вверх и он выйдет за габариты антенны (что очень плохо, когда вешаешь антенны на башни связи где лимитирована высота трубостоек), так же он нифига не держит, маленькие болтики на 10 и зацепление "по лысому" не держат сильные ветра, антенны просто сдувает и наклоняет вниз. Приходится мотать их проволокой. Ну а то что 60 градусная антенна на расстоянии 10км ловится всего на 10дб больше, чем точно такая же но повернутая перпендикулярно=) говорит о завышенных показателях. В таком случае 2 по 90 можно использовать в качестве круговой антенны.

Share this post


Link to post
Share on other sites

Вот тоже продукция RFE - параболическая антенна на 5ггц, услиение 29дб. На деле оказалось менее 20-ти.

Разобрал, оказалось вот оно что=)

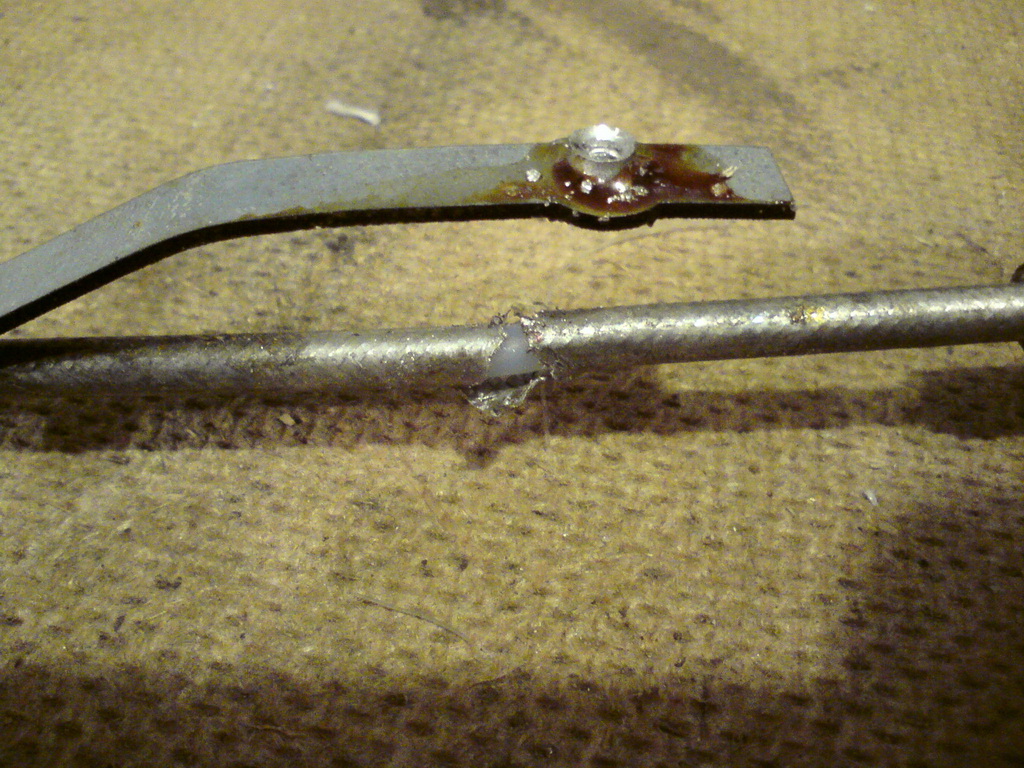

Внешняя оболочка кабеля внутри облучателя порвана, как вообще ее можно было так порвать, ума не приложу. Если только когда клепкой тыкали, но так у нее длина маленькая и порезать кабель не может, или отверстие в трубке сверлили уже с вставленными внутренностями, сверлом и перебили кабель.

Вот и покупай после этого их продукцию=)

Ах от этой решетки еще постоянно стерженьки отваливаются от обрешетки=) так и облысеть совсем не долго ей.





Share this post


Link to post
Share on other sites

А Бестеровские антенны ещё хуже, полное дерьмо.

Причем все модели.

Share this post


Link to post
Share on other sites
А Бестеровские антенны ещё хуже, полное дерьмо.

Причем все модели.

Ну не скажите. Активно юзаем бестер-параболики, у них достоинство в том, что антенну можно без всяких переходников прямо на антенный разъем устройства накрутить, правда кабель могли бы сделать и чуток длиннее.

Share this post


Link to post
Share on other sites

Ну не скажите. Активно юзаем бестер-параболики, у них достоинство в том, что антенну можно без всяких переходников прямо на антенный разъем устройства накрутить, правда кабель могли бы сделать и чуток длиннее.

Папа на конце это теперь достоинство?

Share this post


Link to post
Share on other sites
Ну не скажите. Активно юзаем бестер-параболики, у них достоинство в том, что антенну можно без всяких переходников прямо на антенный разъем устройства накрутить, правда кабель могли бы сделать и чуток длиннее.
Папа на конце это теперь достоинство?

В моем случае - да. Меньше разъемов и кабелей. Меньше потери.

Если подключить эту же антенну к точке 30см хорошим кабелем с соответствующими разъемами, сразу получаем 3-4дб потерь в уровнях сигналов.



Просто к каждой установке выгоднее своя антенна и свой кабель. Какой смысл использовать дополнительно кусок кабеля, если можно сразу от облучателя в носе вывести полметра с нужным разъемом на конце? Вот мама на конце - это безусловно недостаток, потому что без переходника ее никуда не вкрутить. Ну или сразу в герметичный корпус заводить и накручивать соответствующий пигтейл.

Share this post


Link to post
Share on other sites
Ну не скажите. Активно юзаем бестер-параболики, у них достоинство в том, что антенну можно без всяких переходников прямо на антенный разъем устройства накрутить, правда кабель могли бы сделать и чуток длиннее.
Папа на конце это теперь достоинство?

В моем случае - да. Меньше разъемов и кабелей. Меньше потери.

Если подключить эту же антенну к точке 30см хорошим кабелем с соответствующими разъемами, сразу получаем 3-4дб потерь в уровнях сигналов.



Просто к каждой установке выгоднее своя антенна и свой кабель. Какой смысл использовать дополнительно кусок кабеля, если можно сразу от облучателя в носе вывести полметра с нужным разъемом на конце? Вот мама на конце - это безусловно недостаток, потому что без переходника ее никуда не вкрутить. Ну или сразу в герметичный корпус заводить и накручивать соответствующий пигтейл.

Хорошее достоинство Вы нашли. :))

Share this post


Link to post
Share on other sites
Если подключить эту же антенну к точке 30см хорошим кабелем с соответствующими разъемами, сразу получаем 3-4дб потерь в уровнях сигналов.
30см хорошего кабеля с нормальными разъемами больше чем 0.5дБ вносить не должны.





Share this post


Link to post
Share on other sites

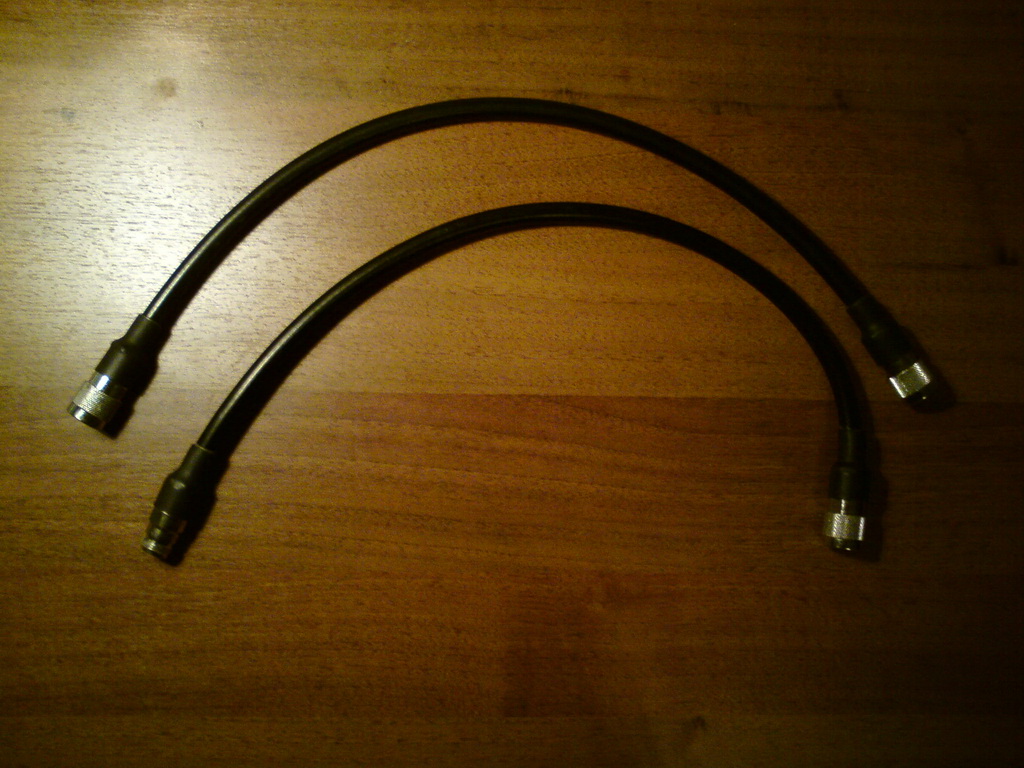

Вот такой кабель - Radiolab RG-213 C/U



Есть и с папками, есть папка-мамка.



Подозрение конечно на разъемы, потому что точно такой же кабель, с такими же разъемами, только длиной 6 метров вносит затухания 6дб, а 30см вносит 3-4.


Share this post


Link to post
Share on other sites

видел такие. гадость редкая, к использованию только в качестве нелинейных аттенюаторов годятся.

у меня есть таких пару по 6дБ каждый.



Share this post


Link to post
Share on other sites
видел такие. гадость редкая, к использованию только в качестве нелинейных аттенюаторов годятся.

у меня есть таких пару по 6дБ каждый.

Где купить нормальных?

Share this post


Link to post
Share on other sites

И сколько нормальные примерно стоят, т.к. те что на моем фото короткие обходятся в 400 рублей.

Share this post


Link to post
Share on other sites
Вот такой кабель - Radiolab RG-213 C/U



Есть и с папками, есть папка-мамка.



Подозрение конечно на разъемы, потому что точно такой же кабель, с такими же разъемами, только длиной 6 метров вносит затухания 6дб, а 30см вносит 3-4.

Это же вроде бестеровский фуфел?
