Слетают анкерные зажимы ВОЛС

Добрый день. Есть ли кто-нибудь, кто использует такие натяжные анкерные зажимы Crosver ASM-7 (глянуть можно здесь).

Пришло их 50 шт. На пролетах в 30-40м. волокно весит нормально. Волокно Finmark 24 волокна http://www.deps.ua/index.php?option=com_sm...id=280&id=7.

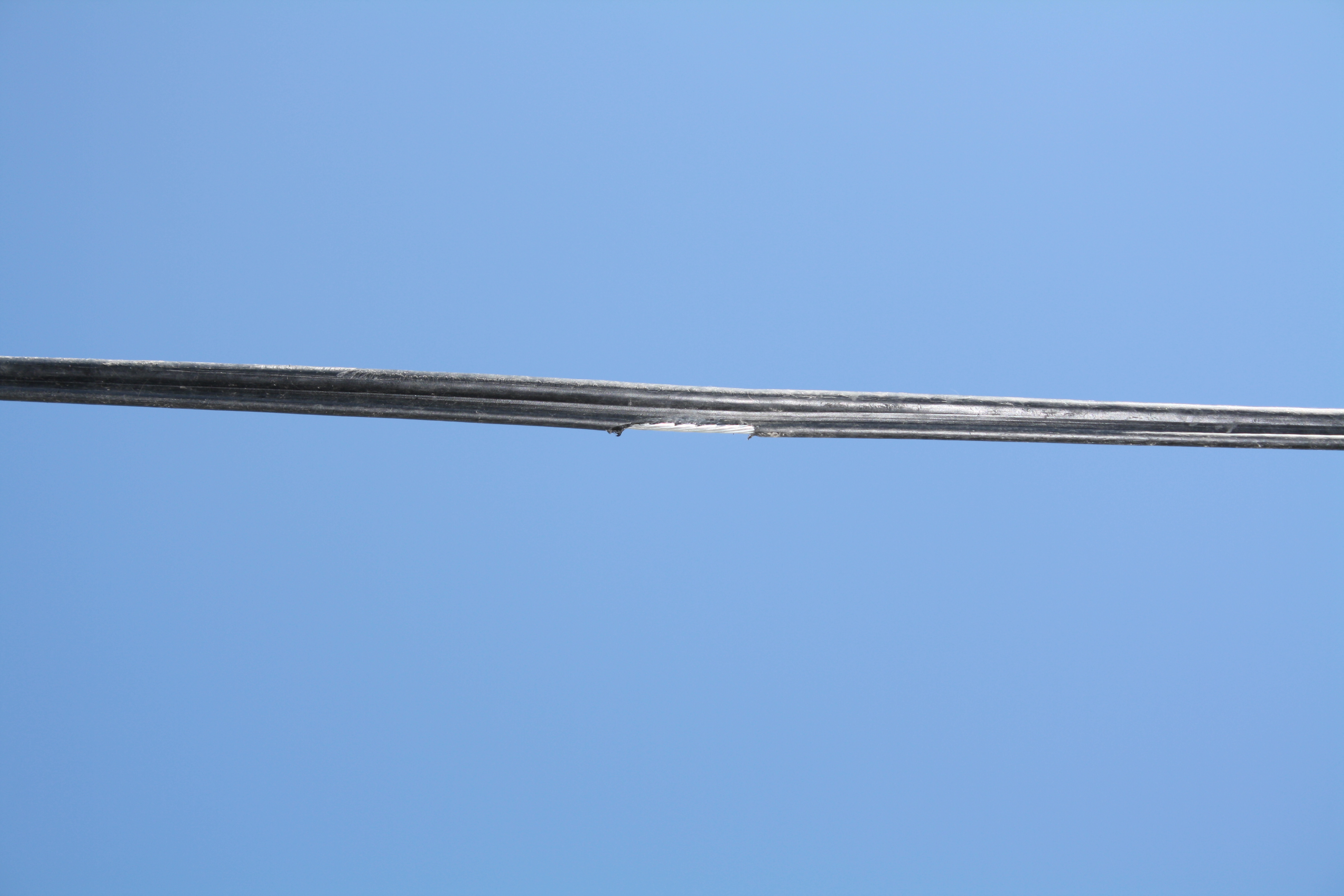

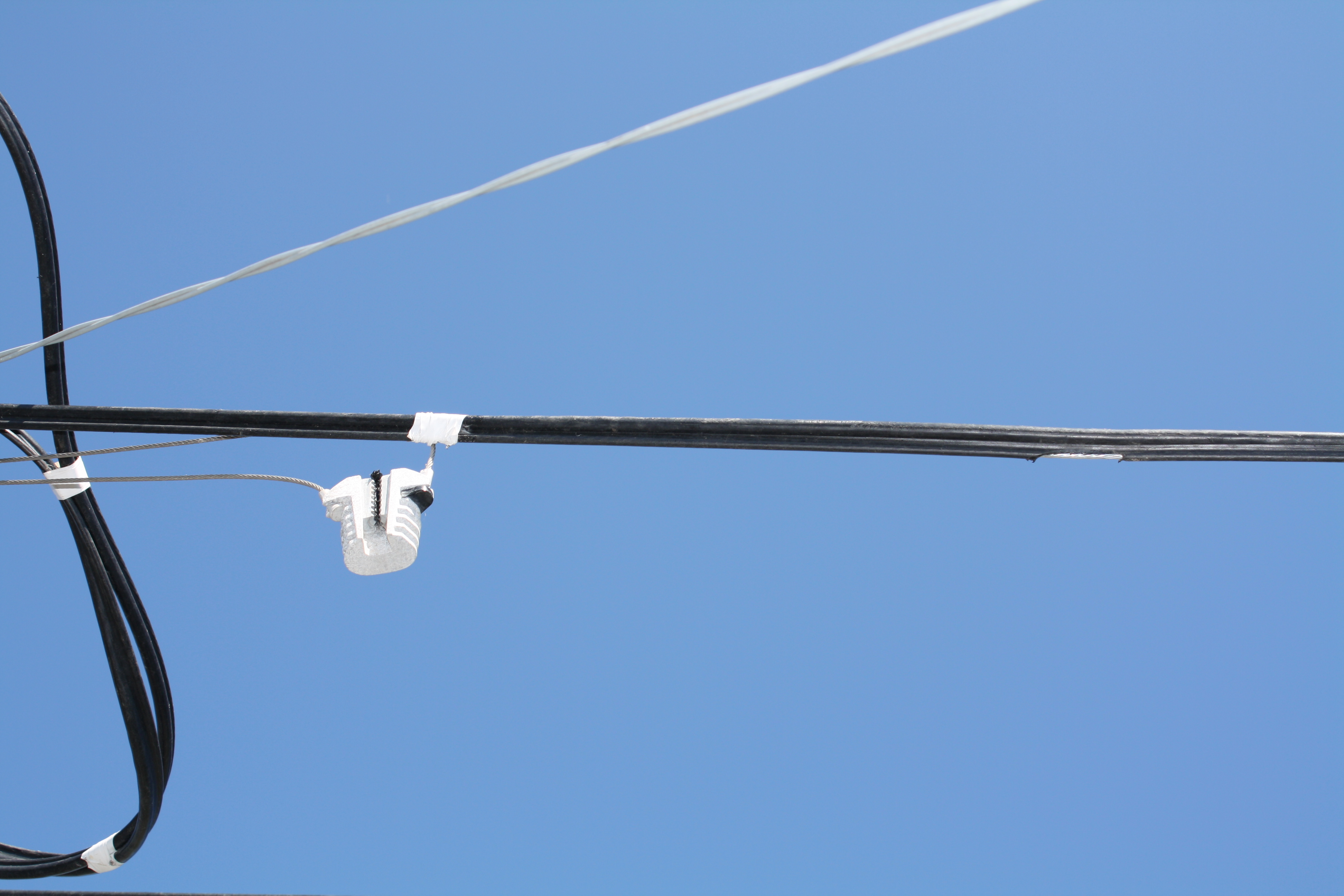

На пролетах в 70 метров и до 100 метров анкера слетают, срывая полиэтиленовую оболочку кабеля.

Подскажите, что я делаю не так. Волокно натягиваем не сильно с провисами.



Share this post


Link to post
Share on other sites

Да всё Вы так делаете, по хорошему 30-40 м. это как раз для них, всякие синтетические тесты с гантелями - пустое,

реальные условия воздействия на кабель более жестки. Ну и от кабеля конечно зависит.

Share this post


Link to post
Share on other sites

Километров 20 кабеля на них повесили, тьху-тьху-тьху, висит и кушать не просит :)

Странно то что слетают с кабеля на тросу, если бы несущим элементом была сталька - было бы проще объяснить это явление, а так скорее всего если случаи единичные то корявый монтаж (зацепили больше за изоляцию а не за трос и не достаточно прокусили изоляцию)

Share this post


Link to post
Share on other sites

Судя по фото расстояние между зубьями меньше диаметра троса и на тросе сильных царапин от зубьев не видно.

Share this post


Link to post
Share on other sites

банально несоответсивие зажима и кабеля. слишком мелкие зубья при толстой оболочке- вот и срывает. царапин на тросе нету.

Share this post


Link to post
Share on other sites

Больше похоже что монтаж неправильный - зажим только край троса захватывал.

Share this post


Link to post
Share on other sites

Оболочка кабеля прокусывается до троса. Вот только мне кажется, что рабочая поверхность у зажима маленькая, а кабель доволи тяжелый. Поэтому и срывает.

Ранее использовали типичные зажимы SICAME PAM 07. Проблем с ними нет. Хорошо себя зарекомендовали. При сравнении с Crosver ASM-7 отличие только в пластмассовой части.

Все зажимы ни расстояниях от 70-100м. пришлось снять и заменить. Причем замечена сильная подверженность коррозии.

Share this post


Link to post
Share on other sites

1)

банально несоответсивие зажима и кабеля. слишком мелкие зубья при толстой оболочке- вот и срывает. царапин на тросе нету.

2) ключевое фраза в описании зажима "..кабелей типа "8" (с несущей стальной проволокой или тросом).." Значит если он рассчитан еще и на проволоку, значит зубья маленькие. В итоги и слетает.

Share this post


Link to post
Share on other sites
Добрый день. Есть ли кто-нибудь, кто использует такие натяжные анкерные зажимы Crosver ASM-7 глянуть можно

Пришло их 50 шт. На пролетах в 30-40м. волокно весит нормально. Волокно Finmark 24 волокна

На пролетах в 70 метров и до 100 метров анкера слетают, срывая полиэтиленовую оболочку кабеля.

Подскажите, что я делаю не так. Волокно натягиваем не сильно с провисами.

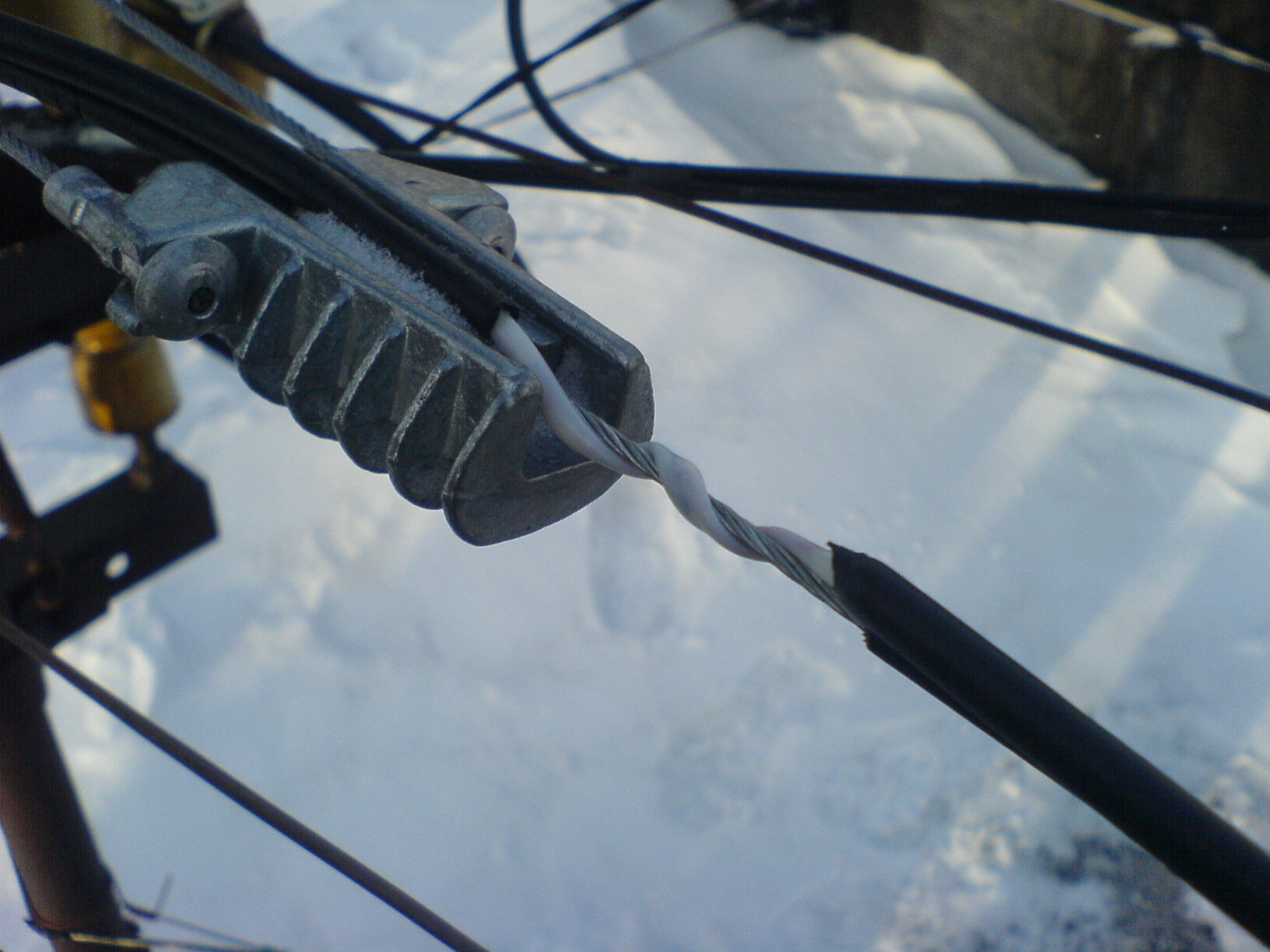

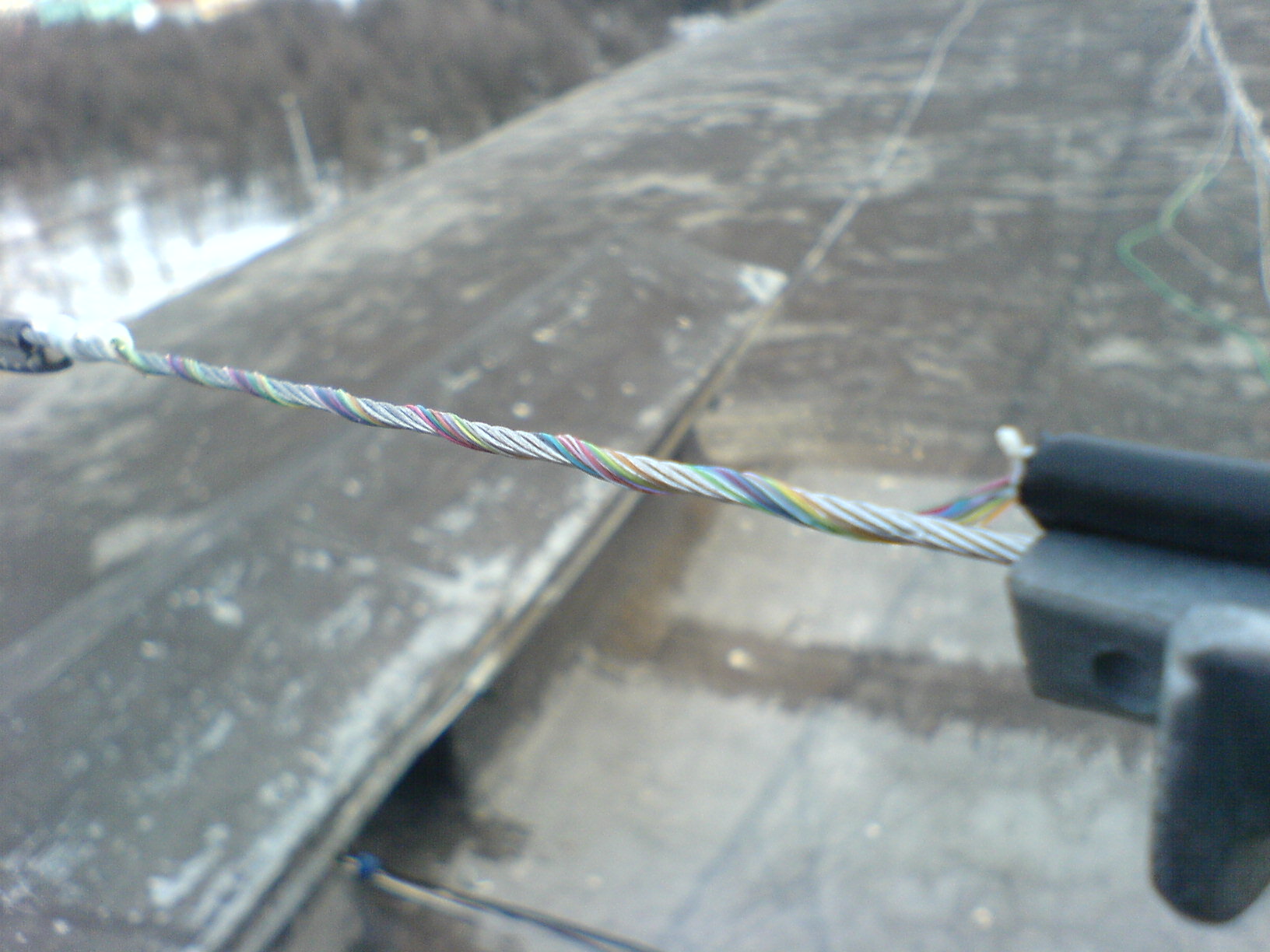

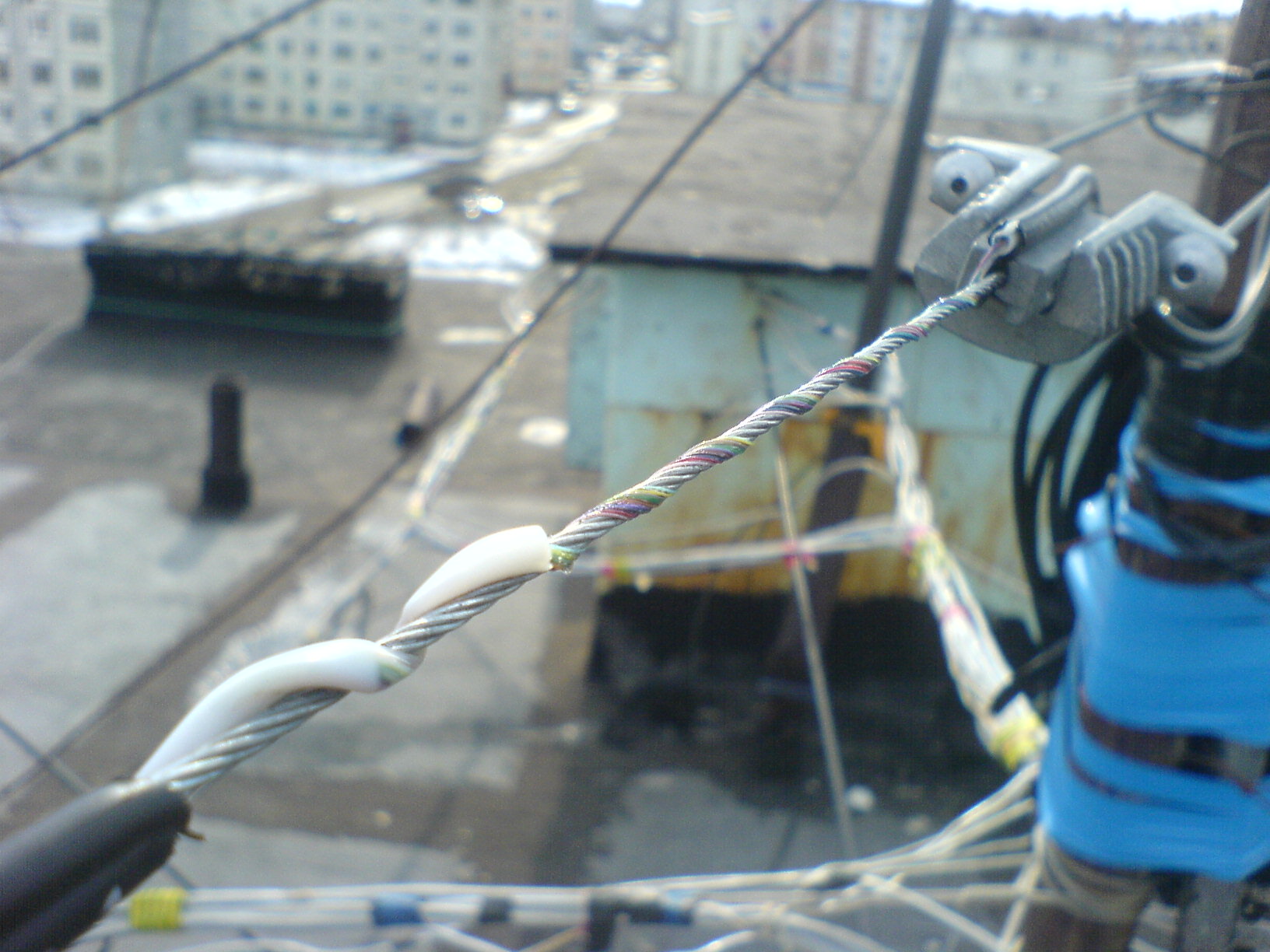

Это Вам ещё повезло . Вот что эти зажимы сделали с нашей оптикой . Магадан .




Edited by Petrivich

Share this post


Link to post
Share on other sites

Складывается впечатление, что вы перетянули кабель и не раскрутили его.

Share this post


Link to post
Share on other sites

Полную маркировку кабеля в студию, пожалуйста.

Share this post


Link to post
Share on other sites

Это я про магаданский эффект. Вполне могло на морозе оптику покрутить как скакалку ветром а далее не выдержала оптика. 6Кн?

Share this post


Link to post
Share on other sites
Складывается впечатление, что вы перетянули кабель и не раскрутили его.

очень похоже.

Share this post


Link to post
Share on other sites

Да у нас такое же. Висят на французких зажимах проблем нет. А вот на наговских проблемы такие есть. Висят два кабеля рядом натяг одинаковый. На французких все пучком, на наговских такая же беда как в у людей в Магадане. Решение принято одно - вообще отказаться от такого типа кабеля. Стали использовать только кругляк.

Edited by lelick

Share this post


Link to post
Share on other sites
Полную маркировку кабеля в студию, пожалуйста.
Fujicura

ОКПЦ - 10А - 02 - 0,22 - 16(4,0) .

Edited by Petrivich

Share this post


Link to post
Share on other sites
Складывается впечатление, что вы перетянули кабель и не раскрутили его.
На представленном фото два кабеля пролётами по 60-70 метров . Один из кабелей стянуло с двух сторон , поэтому три фото . Кабель натягивали вручную безовсяких натягивающих устройств . Перед натяжкой кабель раскручивали .



Edited by Petrivich

Share this post


Link to post
Share on other sites

Получается, крепление просто порвало оболочки, из-за того что держалось за них, а не за трос. Опять же не видно множества царапин на проволоках от зубьев.

Видимо надёжнее крепить соединителями троса, хоть и выглядят они не так круто.

Edited by Kostja

Share this post


Link to post
Share on other sites

На днях провели эксперимент, забивали зубья молотком до тех пор, пока они не прорезали полиэтиленовую оболочку до троса. Ждем и смотрим на результаты.

Share this post


Link to post
Share on other sites

Можно попробовать отделять трос в оболочке, от модуля в оболочке и оставлять метровое колечко, тогда при небольшом проскальзывании не будет рвать модуль.

Или зажимать трос зачищенным.

Испытывать, поставив с концов обрезка оптики по разному сделанные крепления и тянуть лебёдкой, какое крепче окажется.

Share this post


Link to post
Share on other sites

Или зажимать трос зачищенным.

Пробовали крепить таким образом, зубья на зажимах "слизываются". Большую часть пробросов натягиваем вручную - 2 работника тянут, третий крепит зажим. Блоками или лебедками тянем редко, когда пролеты больше 70 метров.

Share this post


Link to post
Share on other sites

"слизываются" означает ломаются?

Видимо вообще использовать нельзя, как может крепление ломаться о трос...

Разве что на самонесущий кабель при коротких расстояниях и то после испытаний нагрузкой.

Edited by Kostja

Share this post


Link to post
Share on other sites

Просто я заметил, что зубья на зажимах дюралевые. Я так думаю, что они должны быть стальными?

Share this post


Link to post
Share on other sites

Значит нельзя на такие зажимы кабель с выносным тросом вешать.

То что есть лучше заменить, либо отделить часть с тросом от части с модулем, а трос после зажима подстраховать надёжным креплением.

Такое моё мнение.



Share this post


Link to post
Share on other sites

на наговских зажимах висит много км кабеля по домам- многомодульник 6-7-9кн пролеты 50-100метров, тяну почти в струну (2 талрепа м12+зажим, потом вешаю основной зажим и снимаю талрепы.) все что больше 100-120метров- вешаю коуш-талреп с обеих сторон. все висит нормально. 2 года назад был неприятный опыт- 5км наговского кабеля со струной повешали на зажимы- случилось гантелька десятке пролетов после летней жары- была дана команда монтажам все перекрепить с зажимов за струну и выданы талрепы м10- теперь живем спокойно и не вспоминаем про эти трассы. одномодульный на струне за серьезный кабель не считаю и в 100% случаев вешаю коуш-талреп, ибо себе дороже. кстати, у меня уползал из всех кабелей только еврокабель1.

отделение троса с оболочкой-бред, ибо даже U сжимами не затянуть по хорошему, пластик мягкий, со временем крепеж ослабнет. может проскользнуть.

а ржавчина офинкованый трос как бы не берет.... параноики могут промазать все солидолом или прокрасить.

Edited by dIMbI4

Share this post


Link to post
Share on other sites

Брал тоже на наге зажимы принципи не проскальзовали а вот кабель привратился в гантельку рядом с зажимом пришлось вешать на коуш плюс талреп .

Конечно не эстетично, зато дёшево, надёжно и практично.

Вешайте на коуш плюс талреп и проблем с креплением не будет.
