Кабельное на коленках

Самое главное при выборе ГС – это определиться, сколько телеканалов собираемся транслировать. Или хотя бы, куда будем развиваться дальше. Для примера. Для трансляции 25-30 телеканалов подойдет практически любая станция из сейчас продающихся. Или абсолютно любая, при доработке напильником.



Полный текст новости

Share this post


Link to post
Share on other sites
Guest Денис

Убедительная просьба автору... Что не очень понятно деление и расчет оптического сигнала((( особенно тот момент где про затухания на отводах... если делитель на два тушит на отвод по 3.5дб, то делитель на 16 уже 14дб... это как? а если на три? что то связи не вижу... не пойму как считать( прошу отписать немного по понятней. Заранее спасибо.

Share this post


Link to post
Share on other sites

Там в тексте есть формула пересчета мощности в децибелы, это, по моему, в школе проходят....

Если совсем лениво считать, то вот здесь есть табличка:

http://shop.nag.ru/catalog/item/02773

Там все просто и понятно....

Share this post


Link to post
Share on other sites
Guest Yury

> Один оптический делитель на два имеет затухание на каждом отводе около 3,5 дб. Соответственно делитель на 16 будет иметь затухание около 14 дб.



Бред. Максимальное затухание на каждом из концов делителя рассчитывается по формуле



ЗАТУХАНИЕ (dB) = 10*log(100%/D%)+log2(N-1)*0.4+0.2+1.5*log(100%/D%)



где D% – процент мощности, выводимой в отвод

N – количество отводов



Для делителя на 2 отвода с равным затуханием на концах (50/50):



ЗАТУХАНИЕ (dB) = 10*log(100%/50%)+log2(2-1)*0.4+0.2+1.5*log(100%/50%) =

= 3.01 + 0 + 0.2 + 0.45 = 3.66





Для делителя на 16 с равным затуханием на концах (50/50/50/50/50/50/50/50/50/50/50/50/50/50/50/50):



ЗАТУХАНИЕ (dB) = 10*log(100%/50%)+log2(16-1)*0.4+0.2+1.5*log(100%/50%) =

= 3.01 + 1.56 + 0.2 + 0.45 = 5.22



Цифра 14 в статье взята с потолка.



Поэтому при задаче 13дБ на выходе передатчика и ~ -3дб на приемнике при длине волокна 2 км и делителе на 16 выходит



Потери в волокне = 0.35*2 = 0.7дБ

Потери на коннекторах (4 штуки) = 0.35*4 = 1.4дБ



(0.7+1.4+5.22)-13 = -5.68



На конце приемника будет -5.7 дБ, а -3 не выходит никак.

Share this post


Link to post
Share on other sites
Цифра 14 в статье взята с потолка.
У меня на столе сейчас лежит однооконный делитель на 16 на длину волны 1310. Затухания на отводах от 13,9 до 14,2. на складе еще с десяток таких же.

Плюс к этому в собственной сети стоят несколько передатчиков с которых сигнал делится именно на 16 приемников.

С учетом коммутации, длинны линий, и неравномерности делителей на приемники приходит от -2-х до -4-х....



Спорить смысла не вижу....



Share this post


Link to post
Share on other sites
Guest Игорь

...Для делителя на 16 с равным затуханием на концах (50/50/50/50/50/50/50/50/50/50/50/50/50/50/50/50):...

Ух ты... У Вас пассивный делитель еще и усиливает сигнал? Воистину чудо...

Share this post


Link to post
Share on other sites
Guest Yury

Стебаться вы можете сколько угодно. Я привел широкоизвестную формулу и на ее основе сделал расчет затухания. Может, вы укажите на мою ошибку и приведете формулу расчета затухания для 10 и 16-делителя?

Share this post


Link to post
Share on other sites

У меня есть очень простая формула:

Оптический передатчик с выходом 20 миливатт или 13 дбмкв и несколько разных измерителей оптической мощности.

Этого достаточно, чтобы своими глазами увидеть затухание на отводе любого делителя.

Share this post


Link to post
Share on other sites
Для делителя на 16 с равным затуханием на концах (50/50/50/50/50/50/50/50/50/50/50/50/50/50/50/50):..

нельзя 100 разделить на 16 и получить 50... 6.25% на каждый выход... вот все и срастется, а так у Вас там еще и усилок не плохой... :)



Share this post


Link to post
Share on other sites
Guest Yury

Тесла прав.



Для делителя на 16 с равным затуханием на концах (50/50/50/50/50/50/50/50/50/50/50/50/50/50/50/50)

100 делим на 16 равных отводов и получаем по 6.25% мощности на отвод:



ЗАТУХАНИЕ (dB) = 10*log(100%/6.25%)+log2(16-1)*0.4+0.2+1.5*log(100%/6.25%) =

12.04 + 1.56 + 0.2 + 1.8 = 15.6



Спасибо за поправки :)

Share this post


Link to post
Share on other sites

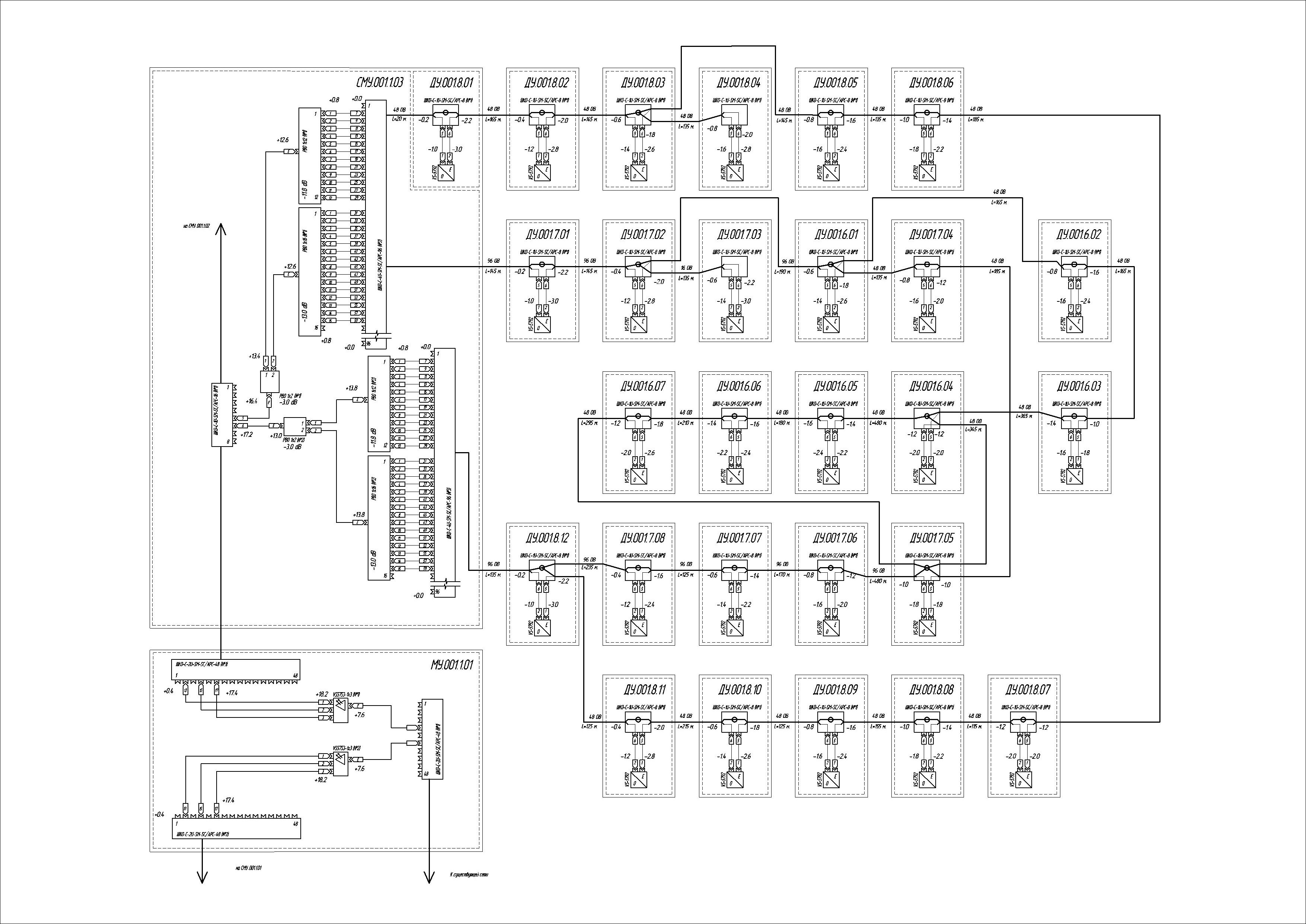

Подскажите пожалуйста, как правильно рассчитать на какую мощность настраивать усилитель для приложенной "схемы распределения ТВ сигнала". Отсчет Я начинал от самого дальнего приемника (не по расстоянию, а по промежуточным сваркам). На цифры на субмагистральном узле внимания не обращайте, тут Я и запнулся. Возможно проблема буде решена если будем использовать делители одинаковые, например только 1х16.

В общем, чтобы получить на входах приемников рекомендуемую входную мощность, от -3 до 0, Я начинаю отсчет от равноудаленных от делителей приемников в кольце. и начинаю отсчет от -2.0dB от обоих входов и считаю до усилителя прибавляя по 0.8 за каждую коммутацию и по 0.2 за каждую сварку в промежуточных кроссах (здесь же и километрическое). Проблема в том что на разных делителях разное затухание, и плюс нужно учитывать субмагистральный кабель.

post-94135-046008200 1346771877_thumb.jpg

Share this post
