Медиаконвертеры OptiCin проблема GE-RG45-sfp

Здравствуйте приобрели медиаконвертеры OptiCin GE-RG45-sfp, делаем тест:

используем при этом sfp - OptiCin sfp-wdm 5.03, 3.03

dgs-3650>RG45>sfp>sfp>RG45>des-3526>>>работает

dgs-3650>RG45>sfp>sfp>des-3526>>>не работает

dgs-3650>sfp>sfp>RG45>des-3526>>>не работает

также пробывали использовать rubitech,

dgs-3650>RG45>sfp>sfp>EC-2310>>>конект есть, но работает не стабильно пакеты обрываются, могут вообще пропасть-расстояние около 500м.

сами sfp работают хорошо, куда не суй)

есть пара OptiCin GE-WDM 5.20 (3.20) - точно такая же проблема-работают только в паре GE-WDM 5.20<>GE-WDM 3.20 или GE-WDM 5.20<>sfp<>RG45.

может кто еще использовал такое чудо, с чем они как работают?



Share this post


Link to post
Share on other sites

Бп у GE-RG45-sfp нормальные?

У GL-GU-SFP в комплекте кривые на 1 А, сразу заменили на 2,5 А.

Share this post


Link to post
Share on other sites

Да, с бп все в норме да и шасси есть для них.

Вообщем такие грабли - суппорт говорит эти девайсы не совместимы с д-линками, прийдется использовать медиа-медиа база-дом.

тему можно закрыть

Share this post


Link to post
Share on other sites

бред... стандарт езернет...не работает- Dlink-OptiCin возвращайте продавцу...

попробуйте посмотреть настройки порта на 3526 жестко выставить скорость, и порт-оптический, медь при этом отключить

Share this post


Link to post
Share on other sites
Да, с бп все в норме да и шасси есть для них.

Вообщем такие грабли - суппорт говорит эти девайсы не совместимы с д-линками, прийдется использовать медиа-медиа база-дом.

тему можно закрыть

Не первый раз такое. У меня были нонейм конвертеры SFP-медь, так вот если с одной стороны такой конвертер, а с другой 3526, то не работает!!! При это конвертеры у меня были нонейм, а модули я пробовал и нонейм, и OptiCin, и в паре их - не работает 3526 с конвертером медь-SFP.
Edited by vadimus

Share this post


Link to post
Share on other sites

А есть какие-то конвертеры, хорошо работающие так, чтобы с одной стороны конвертер, с другой напрямую SFP в коммутаторе?

Share this post


Link to post
Share on other sites

SNR и OptiCin(Вимком) точно работают... 32 коммутатора работают нормально... все остальное DES-3028

Share this post


Link to post
Share on other sites
бред... стандарт езернет...не работает- Dlink-OptiCin возвращайте продавцу...

попробуйте посмотреть настройки порта на 3526 жестко выставить скорость, и порт-оптический, медь при этом отключить

Можно поподробней про отключение порта по меди и работе по оптике, что-то не нашел, какой командой выключить?

P.S. какая у вас прошивка?

Edited by MIG005

Share this post


Link to post
Share on other sites
Можно поподробней про отключение порта по меди и работе по оптике, что-то не нашел, какой командой выключить?

P.S. какая у вас прошивка?

Device Type       : DES-3526 Fast-Ethernet Switch
Combo Port Type   : 1000Base-T + 1000Base-T
Boot PROM Version : Build 5.00.009
Firmware Version  : Build 6.00.B36



DES-3526:admin#config ports 25-26 medium_type copper state disable
DES-3526:admin#config ports 25-26 medium_type fiber state enable speed 1000_full

И не забывайте, что в 3526 оптические порты могут только на 1000 работать.

Edited by Jazzy$

Share this post


Link to post
Share on other sites

(GL-GU-SFP)Конвертер GigaLink, UTP-SFP, 1Гбит/c



(GL-10T)Модуль GigaLink, SFP, WDM,1000, одно волокно, SM, 3 км, TX1310/RX1550, T, (SC)



(GL-10R)Модуль GigaLink SFP WDM,1000, одно волокно, SM, 3 км, R, (SC)



С одной стороны подключаю ПК к Гбит порту, через 100 метров подключаю к Cisco Catalyst 2960 к Гбит порту.

Со стороны ПК вся индикация нрмальная.

Со стороны Cisco Catalyst 2960 не активируется ethernet порт.

Поменял патч корд, не помогло.

Поменял конвертер с модулем местами, картина такая же со стороны Cisco Catalyst 2960 не активируется ethernet порт.

Не менял только блоки питания местами.

Что может быть?

Share this post


Link to post
Share on other sites

Оптисин - плохие медики делает. Мы в своё время взяли партию - горя с ними хапнули.

OptiCin GE-RG45-sfp, вот эти вообще гонят ппц, они не поднимают линк с другими корзинами, с компами и т.п. Работает только между opticin - opticin

Share this post


Link to post
Share on other sites
Со стороны CiscoCatalyst 2960 не активируется ethernetпорт.

conf t

int gi 0/25

speed nonegotiate

exit

Share this post


Link to post
Share on other sites
OptiCin GE-RG45-sfp, вот эти вообще гонят ппц, они не поднимают линк с другими корзинами, с компами и т.п. Работает только между opticin - opticin

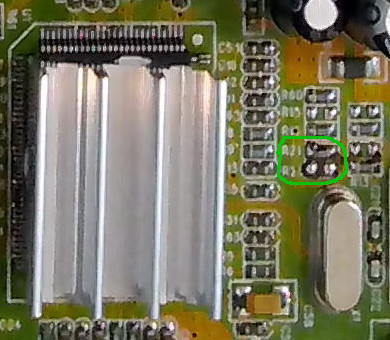

Вполне себе нормальные конвертеры, однако. То, что не работают с коммутаторами - можно лего поправить с помощью некривых рук и паяльника: для V3.2 достаточно переставить перемычку-резистор R23 (рядом с кварцем на 25 МГц) в R21 (соседнее):

post-46177-047861000 1382342778_thumb.jpg

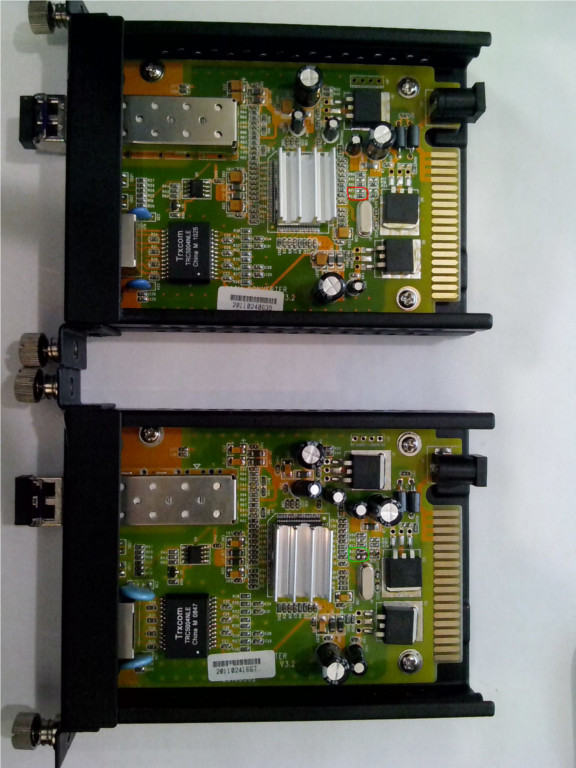

Место перестановки помечено зелёным. Для полноты картины - фото конвертеров до (с выделенным красным) и после переделки (с зелёным).

post-46177-065352100 1382342785_thumb.jpg



Суть проблемы: неверный режим работы применённой в конвертере Opticin GE-RJ45-SFP V3.2 микросхемы гигабитного PHY Marvel 88E1111 (для полной уверенности в применённом чипе снимали с одного экземпляра радиатор - приеклеен силиконом). В побывавших в руках экземплярах был установлен режим MAC SGMII w/o clock - Cooper (биты HWCFG_MODE[3:0] выставлены в 0100. К счастью, разводил плату не троешник - предусмотрено простое переключение в режим Serial MAC (SERDES или 1000BaseX without Autonegotiation without clock или GBIC) - Cooper. Для этого нужно выставить биты HWCFG_MODE[3:0] в значение 1100, что достигается соединением ножки CONFIG5(80) вместо ножки LED_Link1000(98) к ножке LED_Link100 (99) (что и делается перестановкой перемычки) - получаемое значение параметра 101 вместо 100. Все остальные конфигурационные параметры PHY'я выставлены корректно. В защиту проектанта: Ваш покорный слуга участвует в разработке миниатюрного медиаконвертера на следующей версии гигабитного PHY от Marvel - 88E1112. Стабильной работы конфигурации "конвертер"-"конвертер" (независимо от версии PHY и прочих переменных) удалось добиться только в режиме SGMII to Cooper (это было ещё до знакомства с Opticin'овскими конвертерами).

Share this post


Link to post
Share on other sites

Добрый день.

Имею указанные конверторы версии 3.2. Сделал "апгрейд" согласно указанием. В результате работы с коммутаторами cisco так и не добился.

Share this post


Link to post
Share on other sites

А с какими точно коммутаторами? В соседней комнате стоЯт эти конверторы с WS-C3560X-24T-S

Share this post


Link to post
Share on other sites

На циске в режиме конфигурирования порта speed none

Share this post
