Построение wifi сети в общаге

Имеем обычное общежитие - 5 этажей, по 40 комнат на этаже, здание в длину = 70м.

железобетонные наружные стены, одна стена по центру вдоль всего здания.

Перекрытия меж этажами тоже железобетонные.

Задача = сделать беспроводную сеть со 100% покрытием минимальными средствами.



сейчас работает эксперементальный вариант, тестим:

5 этаж = в центре точка DWL-2100AP + шнурок 0,5м + антенна круговая на 10дб

4 этаж = в центре точка DWL-2100AP + шнурок 0,5м + антенна круговая на 10дб

3 этаж = в центре точка DWL-2100AP со штатной антенной

2 этаж = в центре точка DWL-2100AP со штатной антенной

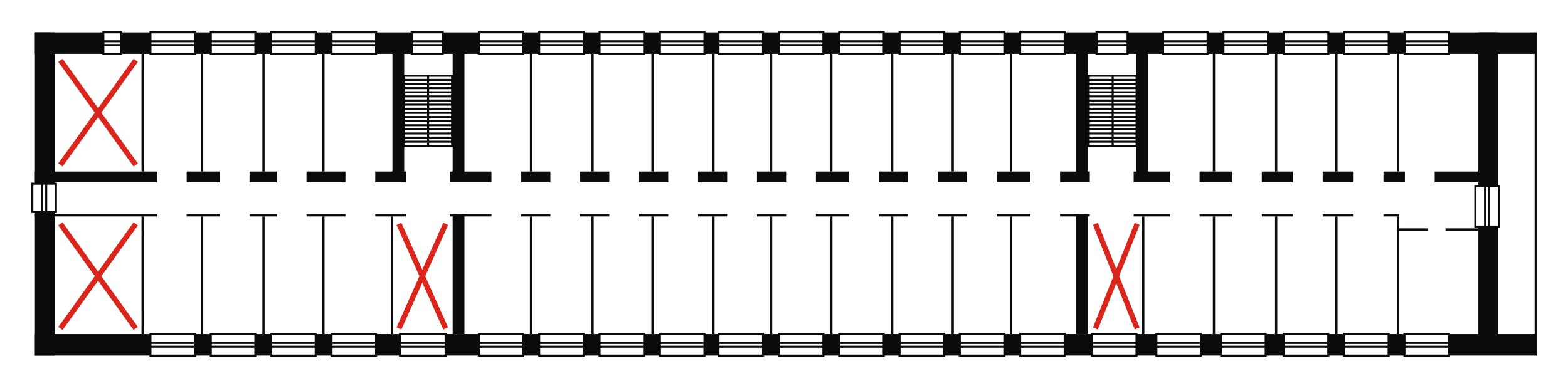

несущие стены выделены жирным.



опыт установки показал, что штатные антенны пробивают на 3-4 комнаты в радиусе и максимум +/- 1 этаж

а широковещательные - пробивают уже полностью центральную секцию, но не охватывает края.



у нас есть два предпологаемых варианта развития сети:

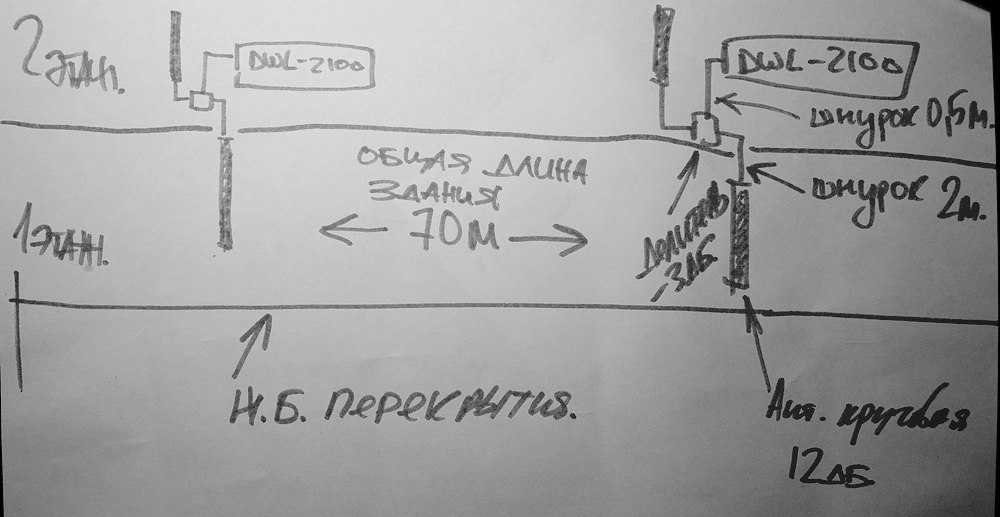

- первый - поставить по краям еще 4 х 2 = 8 точек доступа со штатными антеннами чтобы захватить края + апгрейдит 3 и 2 этаж до круговых.



- второй - сэкономить на точках доступа - поставив делитель мощности на две антенны, и чтобы пара точек установленных по краям обслуживала сразу 2 этажа через делители мощности с широковещательными антеннами.



по деньгам - второй вариант дешевле в 2 раза.



помогите выбрать правельный путь для построения вай-фай сети




Share this post


Link to post
Share on other sites

Лупить вайфаем через железобетонные стены... упорство и труд, конечно, все перетрут, но я на вашем месте подумал бы над тем, чтобы ватянуть антенны из окон и "светить" снаружи здания.

Share this post


Link to post
Share on other sites

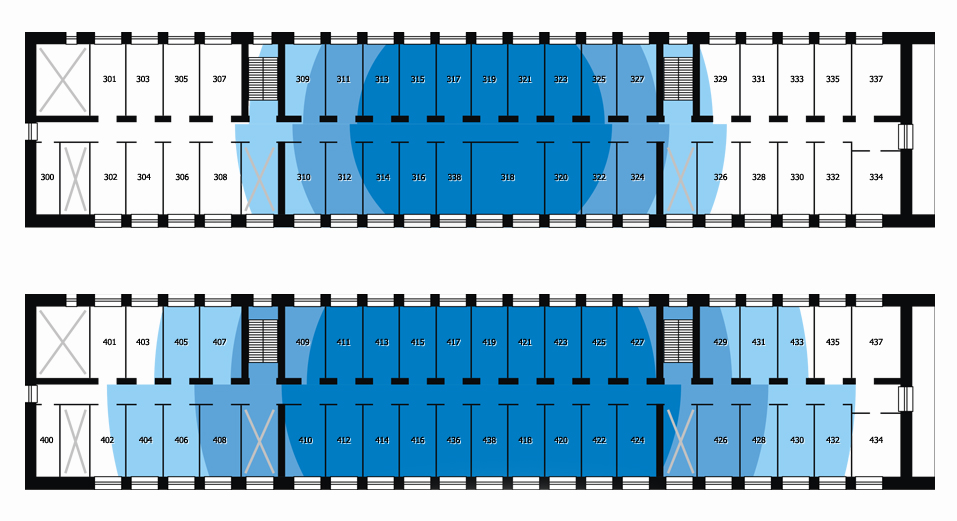

На данный момент у нас вот такая ПРИМЕРНАЯ ситуация...

верх - штатная антенна

низ - 10db


одну несущую стену пробивает хорошо, вопрос не в этом!

Share this post


Link to post
Share on other sites

А почему вам витая пара ни нравится? там у вас будет чистые 100мбит,а тут как карта ляжет.DC,торенты -гоняй-нехочю,а вай фай вы уложите.

Share this post


Link to post
Share on other sites
Имеем обычное общежитие - 5 этажей, по 40 комнат на этаже, здание в длину = 70м.

железобетонные наружные стены, одна стена по центру вдоль всего здания.

Перекрытия меж этажами тоже железобетонные.

Задача = сделать беспроводную сеть со 100% покрытием минимальными средствами.



сейчас работает эксперементальный вариант, тестим:

5 этаж = в центре точка DWL-2100AP + шнурок 0,5м + антенна круговая на 10дб

4 этаж = в центре точка DWL-2100AP + шнурок 0,5м + антенна круговая на 10дб

3 этаж = в центре точка DWL-2100AP со штатной антенной

2 этаж = в центре точка DWL-2100AP со штатной антенной






несущие стены выделены жирным.



опыт установки показал, что штатные антенны пробивают на 3-4 комнаты в радиусе и максимум +/- 1 этаж

а широковещательные - пробивают уже полностью центральную секцию, но не охватывает края.



у нас есть два предпологаемых варианта развития сети:

- первый - поставить по краям еще 4 х 2 = 8 точек доступа со штатными антеннами чтобы захватить края + апгрейдит 3 и 2 этаж до круговых.



- второй - сэкономить на точках доступа - поставив делитель мощности на две антенны, и чтобы пара точек установленных по краям обслуживала сразу 2 этажа через делители мощности с широковещательными антеннами.



по деньгам - второй вариант дешевле в 2 раза.



помогите выбрать правельный путь для построения вай-фай сети




По опыту МГУ, мы ставили по точке (cisco aironet 1130ag) каждые 15 метров.

При этом скорость доступа 20 мегабит, при поломке одной из точек скорость 7 мегабит.



Важно не только "пробивает", но и то, какая скорость ( а она делится между всеми поровну ) и % потерь.

А также скольок одновременных абонентов выдержит точка.

Скорость, потери мерили пингами и iperf'ом.

А нагрузку собрали 20 ноутов и стали качать.

Share this post


Link to post
Share on other sites

Лупить вайфаем через железобетонные стены... упорство и труд, конечно, все перетрут, но я на вашем месте подумал бы над тем, чтобы ватянуть антенны из окон и "светить" снаружи здания.

+1, ЛУЧШЕ всего это делать так, тем более что само физическое строительство общаг позволяет это делать, они как правило все паралельно идут...проблематически будет накрыть по одной стороне на крайних общежитиях...получиться что: общ.1 <-> общ.2<->общ3<->общ.4<->общ5 - такое покрытие правильное,экономическое,технически хорошо и легко испольниме, между всемя общагами витуха самой собой...ещё большой плюс что не нужно на каждом этоже ставить точки если правильно нагнуть сектор ..

Edited by fastvd

Share this post


Link to post
Share on other sites

2TiFFolk

вот это и интересно .. сколько риально точка держит юзеров?



2fastvd

у нас одна общага =)





Edited by il_designer

Share this post


Link to post
Share on other sites

wi-fi в общежитии со студентами? Тяните лучше медь. По деньгам выйдет по 2000р с подключения, но зато и скоростью все рады будут и техподдержка нервы сэкономит.

2100 даже в упор более 25 мегабит/c не выдают. Если у вас будет 40 подключений на этаже, то это по мегабиту на абонента в лучшем случае. На сегодня может и хватит по конташкам ползать, но завтра торренты wifi вам уложат. И про локальные ресурсы при wifi можете забыть, вы их сами заблокируете, чтобы на интернет "больше осталось".

Share this post


Link to post
Share on other sites
2100 даже в упор более 25 мегабит/c не выдают. Если у вас будет 40 подключений на этаже, то это по мегабиту на абонента в лучшем случае. На сегодня может и хватит по конташкам ползать, но завтра торренты wifi вам уложат. И про локальные ресурсы при wifi можете забыть, вы их сами заблокируете, чтобы на интернет "больше осталось".

Надо было уточнить 40 он лайн,или просто 40 человек открыли страничку "в контакте" и читают,а в этот момент Вася с первой банки тестирует последнюю версию мю торента=)

Прошел час-и вы пошли поочереди ребутить ваши 2100.

Вы пришли с гулянки в нетрезвом состоянии...звонок-у Х с 3 го этажа "не открвается интернет"..вы сползаете с кровати и идете по этажам ребуить точки,только вы возвращаетесь,открываете дверь-вам звонят с 5го этажа быдлоганы "слыш мы тебе за что деньги платим?" вобщем в этот вечер вы получаете еще пару "украшений"..



Проходит месяц...возле общаги вы распаливаете кастер,и сжигаете все 5 2100,потом идете в церковь и ставите свечки за спасении ихней прошивки,и протокола 802.11 =)







Ну а если серьезно.

Топикастер-как они у вас соеденены ,эти точки? Не репитером случайно ли,или ВДС-м? Или и вправду присутствует медная опорная сеть?

Edited by g7001

Share this post


Link to post
Share on other sites

Медь во всех общагах была протянута уже лет 10 назад. Или речь про физкультурный техникум?

Share this post


Link to post
Share on other sites

Бугогашеньки)))

Ребята у вас тут, что свои общаги?

давайте слово общага заменим на слово ДОМ!

Share this post


Link to post
Share on other sites

Уже не в первой ветке почему то идет противопоставление проводного доступа и Wi-Fi. Особенно это касается студенческих общежитий. Наверно надо постараться, чтобы найти хоть одно общежитие без существующей проводной локалки. Но ведь благосостояние студентов растет, появляются ноутбуки. Уже студентам хочется испытать все удобства мобильного доступа в сеть. И если сейчас проводным операторам не задумываться как создать у себя локальный беспроводной доступ, то за них это сделают WiMAX операторы, соответственно забрав этих клиентов себе. Этот раздел форума про беспроводные сети и наверно в этом ключе и стоит рассматривать здесь большинство задач.

Извиняюсь за много букв, но как то надоело читать "почему не провода".

Share this post


Link to post
Share on other sites
Уже не в первой ветке почему то идет противопоставление проводного доступа и Wi-Fi. Особенно это касается студенческих общежитий. Наверно надо постараться, чтобы найти хоть одно общежитие без существующей проводной локалки. Но ведь благосостояние студентов растет, появляются ноутбуки. Уже студентам хочется испытать все удобства мобильного доступа в сеть. И если сейчас проводным операторам не задумываться как создать у себя локальный беспроводной доступ, то за них это сделают WiMAX операторы, соответственно забрав этих клиентов себе. Этот раздел форума про беспроводные сети и наверно в этом ключе и стоит рассматривать здесь большинство задач.

Извиняюсь за много букв, но как то надоело читать "почему не провода".

Наверное потому, что все хотят "канарейку за копейку, чтобы пела соловьем". Кому нужен мобильный доступ для своего лаптопа\кпк может сам себе купил точку доступа и обеспечить его.



Был один голден телеком который нагородил вифай, причем на самом последнем железе, что то про него щас как то не слышно. ;)

Share this post


Link to post
Share on other sites

Был один голден телеком, который нагородил вифай, причем на самом последнем железе, что то про него щас как то не слышно. ;)

Ставить Wi-Fi точки доступа без разбора, лишь бы накрыть побольше территорию, это действительно безумство. Но вот в локальных местах создать дополнительную услугу Wi-Fi доступа на базе уже существующих услуг, почему бы нет? Зачем заставлять клиента бегать не только с ноутбуком, но еще и со своей точкой доступа?

Share this post


Link to post
Share on other sites

Господа, вы начели флудить!

я так понимаю большого опыта тут ни у кого нету в построение вафляных сетей? =/

Share this post


Link to post
Share on other sites
Господа, вы начели флудить!

я так понимаю большого опыта тут ни у кого нету в построение вафляных сетей? =/

Так сказано ж было ваше что Wi-Fi стены не пробивает у него другая физика. И что надо вынести антенны, либо сами wi-fi точки доступа с антеннами наружу и уже оттуда засветить все здание. На такую задачу хватить 4 точек доступа будет практически полное покрытие. А дальше станет вопрос как проводить аутентификацию клиентов и как распределить канал между пользователями.

Share this post


Link to post
Share on other sites
Ставить Wi-Fi точки доступа без разбора, лишь бы накрыть побольше территорию, это действительно безумство. Но вот в локальных местах создать дополнительную услугу Wi-Fi доступа на базе уже существующих услуг, почему бы нет? Зачем заставлять клиента бегать не только с ноутбуком, но еще и со своей точкой доступа?

Вы часто этот раздел читаете? Тут каждую неделю появляется тема-"Хочю покрыть 1км кв вай файм". А вы говорит общественные места!



Народ сказок начитался и насмотрелся,а тепер топики фигачет!



Что нужно что бы накрыть общагу вай фаем??



1.Уже существующая медная опорная магистраль. Хотите без нее? Тогда ставте по микротику за 150$ к каждой точке и вяжите их как то по радио,на 5ггц естественно.

2.Ставите по углам каридоров точки с панельными антенами,а потом делаете анализ где ловит а где нет.Доставляете там где надо.

3.Сводите это все к серверу,и желательно по VLAN на каждую точку.



Как почитаешь вас-так хочеться сказать П*ЗД*Ц!!! КОШУ И КУРЮ НАЗЫВАЕТСЯ!!!



1.Сразу забудте про сказочные скорости!! Пользователь в туалете,у которого плохо ловит-положит все сеть.

2.Вася с торентом качающем 2мбит туда/cюда-убьет на Х*Й вашу базу! Поверти!

3. Интерференция от всей это параши,которую вы нагородили-вам же и засрет эфир!



Успехов!

Edited by g7001

Share this post


Link to post
Share on other sites
Прошел час-и вы пошли поочереди ребутить ваши 2100.

Вы пришли с гулянки в нетрезвом состоянии...звонок-у Х с 3 го этажа "не открвается интернет"..вы сползаете с кровати и идете по этажам ребуить точки,только вы возвращаетесь,открываете дверь-вам звонят с 5го этажа быдлоганы "слыш мы тебе за что деньги платим?" вобщем в этот вечер вы получаете еще пару "украшений"..



Проходит месяц...возле общаги вы распаливаете кастер,и сжигаете все 5 2100,потом идете в церковь и ставите свечки за спасении ихней прошивки,и протокола 802.11 =)

+1 :)



Здесь вопрос нужно ставить другим ракурсом :)

Вам вайфай нужен принципиально, для экспериментов? Тогда будет много советов

Если вы хотите сделать аналог медной сетки на вайфае, то эта технология очень и очень сильно не дотягивает до цветметсети, причём даже если потратиться совсем не бюджетненько.



Looka, судя по карте покрытия, можно четырьмя точками и без выноса антенн покрыть всю площадь\объем

Share this post


Link to post
Share on other sites
Ставить Wi-Fi точки доступа без разбора, лишь бы накрыть побольше территорию, это действительно безумство. Но вот в локальных местах создать дополнительную услугу Wi-Fi доступа на базе уже существующих услуг, почему бы нет? Зачем заставлять клиента бегать не только с ноутбуком, но еще и со своей точкой доступа?

Как почитаешь вас-так хочеться сказать П*ЗД*Ц!!! КОШУ И КУРЮ НАЗЫВАЕТСЯ!!!

Вы меня конечно извините, но я что то не понял с чего это в мой адрес такая агрессия?



1.Сразу забудте про сказочные скорости!! Пользователь в туалете,у которого плохо ловит-положит все сеть.

2.Вася с торентом качающем 2мбит туда/cюда-убьет на Х*Й вашу базу! Поверти!

3. Интерференция от всей это параши,которую вы нагородили-вам же и засрет эфир!



Успехов!

Я смотрю у Вас аллергия на Wi-Fi.

1) Положит, но только ближайший хотспот

2) Против торрентов - цена услуги.

3) 4 хотспота разнесенные по частотам и правильно настроенные никак не создадут дополнительные помехи.

И еще раз никто не пытается позиционировать Wi-Fi как замену меди.

Спасибо что желаете успехов

Edited by Looka

Share this post


Link to post
Share on other sites
Ставить Wi-Fi точки доступа без разбора, лишь бы накрыть побольше территорию, это действительно безумство. Но вот в локальных местах создать дополнительную услугу Wi-Fi доступа на базе уже существующих услуг, почему бы нет? Зачем заставлять клиента бегать не только с ноутбуком, но еще и со своей точкой доступа?

Вы часто этот раздел читаете? Тут каждую неделю появляется тема-"Хочю покрыть 1км кв вай файм". А вы говорит общественные места!



Народ сказок начитался и насмотрелся,а тепер топики фигачет!



Что нужно что бы накрыть общагу вай фаем??



1.Уже существующая медная опорная магистраль. Хотите без нее? Тогда ставте по микротику за 150$ к каждой точке и вяжите их как то по радио,на 5ггц естественно.

2.Ставите по углам каридоров точки с панельными антенами,а потом делаете анализ где ловит а где нет.Доставляете там где надо.

3.Сводите это все к серверу,и желательно по VLAN на каждую точку.



Как почитаешь вас-так хочеться сказать П*ЗД*Ц!!! КОШУ И КУРЮ НАЗЫВАЕТСЯ!!!



1.Сразу забудте про сказочные скорости!! Пользователь в туалете,у которого плохо ловит-положит все сеть.

2.Вася с торентом качающем 2мбит туда/cюда-убьет на Х*Й вашу базу! Поверти!

3. Интерференция от всей это параши,которую вы нагородили-вам же и засрет эфир!



Успехов!

Микротик в этой ситуации не панацея, его плюс только в том что можно зарезать юзеров, а в остальном по факту так же как и на длинках. Панельные антенны в помещении это конечно круто, еще ваттные усилки добавьте. ))



Был один голден телеком, который нагородил вифай, причем на самом последнем железе, что то про него щас как то не слышно. ;)
Ставить Wi-Fi точки доступа без разбора, лишь бы накрыть побольше территорию, это действительно безумство. Но вот в локальных местах создать дополнительную услугу Wi-Fi доступа на базе уже существующих услуг, почему бы нет? Зачем заставлять клиента бегать не только с ноутбуком, но еще и со своей точкой доступа?

No comments. Спорить с продавцом бессмысленно.



Господа, вы начели флудить!

я так понимаю большого опыта тут ни у кого нету в построение вафляных сетей? =/

В желтом доме день открытых дверей?

Share this post


Link to post
Share on other sites
Looka, судя по карте покрытия, можно четырьмя точками и без выноса антенн покрыть всю площадь\объем
Любопытненько... расскажите, пожалуйста, каким образом пробить по диагонали пару этажей с железобетонными перекрытиями, пару таких же железобетонных несущих стен, не говоря уже про такую мелочь как кирпичные перестенки между комнатами. Ах, постойте, я знаю! Поставить усилок, да чтобы лупил так, чтоб на ближних подступах к антенне счастливые пользователи wifi покрывались хрустящей корочкой.



Share this post


Link to post
Share on other sites
каким образом пробить по диагонали пару этажей с железобетонными перекрытиями, пару таких же железобетонных несущих стен, не говоря уже про такую мелочь как кирпичные перестенки между комнатами

Все просто=) купить перфоратор,и несколько качественных буров))

Share this post


Link to post
Share on other sites

Прикольно, но план общаги один-в-один как у нас.

На общагу ставили в шахматном порядке:

5 этаж 2 точки, 4 этаж - 3, 3 -2, 2-3 + 1 на первом в холе.

Хотя можно было на 1 больше на каждом этаже, все таки в крайних сигнал слабоват.



Беспроводка является дополнением к проводной, сейчас ~250 человек онлайн в 4 общагах.



Точки wrt54gl. Антенны - штатные, мощность 70мВт. Ставить панельные бред! Антенну у пользователя все равно не сменить.

Плюс один сервер с чиллиспотов для авторизации и подсчета трафика.

Вначале на точках стояла wpa-radius авторизация. Половина народу освоить её не могли+постоянные пересоединения на границе 2х точек.

Сделали вообще без шифрования.

Share this post


Link to post
Share on other sites
Прикольно, но план общаги один-в-один как у нас.

На общагу ставили в шахматном порядке:

5 этаж 2 точки, 4 этаж - 3, 3 -2, 2-3 + 1 на первом в холе.

Хотя можно было на 1 больше на каждом этаже, все таки в крайних сигнал слабоват.



Беспроводка является дополнением к проводной, сейчас ~250 человек онлайн в 4 общагах.



Точки wrt54gl. Антенны - штатные, мощность 70мВт. Ставить панельные бред! Антенну у пользователя все равно не сменить.

Плюс один сервер с чиллиспотов для авторизации и подсчета трафика.

Вначале на точках стояла wpa-radius авторизация. Половина народу освоить её не могли+постоянные пересоединения на границе 2х точек.

Сделали вообще без шифрования.

второй толковый ответ. спасибо.



У нас проводная сеть в ужасном состояннии, перестраивать не возможно, легче сделать новую.

Сделали медную основну и точки на этажах, все точки с PoE и сигналы и питание сведены в "центр".



Планируем ставить в цетре 2100ап + круговую 10дб, а по краям - 2100ап + штатные антенны.

пока денег хватило только на центральное покрытие.



Прошу пользователей оставить флуд о "перевести всех на медь" и другие бессмысленные высказываения в рамках топика.
