Сеть по витой паре со свичами в радиусе 500м

Есть кучка частных домов, расположенных по параллельным улицам в радиусе 500-700 м. Хочу соединить их витой парой, проложенной вместе с ШВП в ПМД трубе, устанавливая через каждые 100-150 м провода ящики, в которых будут стоять свичи. Для меня это намного экономичней чем оптику класть с соответствующим оборудованием. Подскажите какие лучше свичи выбрать. Максимум где-то 5 штук будет стоять в ряд.

Share this post


Link to post
Share on other sites

Чем дешевле свичи - тем лучше. После каждой грозы всеравно надо будет менять.

Share this post


Link to post
Share on other sites

Это ж почему после грозы менять придется? ПМД труба закопана, ящики со свичами в метре от земли. Я просто к тому, что хотелось какие-нить управляемые свичи то поставить или не стоит этим заморачиваться и обычные тупые подойдут?

Edited by Badyavka

Share this post


Link to post
Share on other sites

IMHO закапывайте тупые свитчи, а ветки по 5 свитчей аггригируйте на умном железе. Да и неплохо бы иметь возможность дёргать питание у веток отдельно.

Share this post


Link to post
Share on other sites

Странно както получается .... на управляемые свичи деньги есть, а на опто-конвертора денег нет. Подумайте еще над обеспечением температурного режима ящиков с промежуточными свичами зимой. Или да сколько той зимы ?

Share this post


Link to post
Share on other sites

управляшек максимум 3 понадобится. температурный режим обеспечу. А вот конверты для абонентов на свои деньги приобретать уже не хочу... социальное такое место, где много денег за подключение не дадут.

Share this post


Link to post
Share on other sites

Тупым свитчам без флеш памяти и с доработаным питанием, особо мороз ничего не сделает.

Edited by qwertzy

Share this post


Link to post
Share on other sites

Кстати ШВП лучше для таких целей не использовать, нужен ВВГ(NYM) или даже NYY.

Share this post


Link to post
Share on other sites

неушто стоимость прокладки меди + ввг, монтаж термобоксов, обслуживание, аммортизация, ремонт сети дороже прокладки оптики и монтажа 5 муфт

Share this post


Link to post
Share on other sites

Может DSL ? vdsl например? будет один узел связи и у абонента коробочка Vdsl -> ethernet



Share this post


Link to post
Share on other sites
Есть кучка частных домов, расположенных по параллельным улицам в радиусе 500-700 м. Хочу соединить их витой парой, проложенной вместе с ШВП в ПМД трубе, устанавливая через каждые 100-150 м провода ящики, в которых будут стоять свичи. Для меня это намного экономичней чем оптику класть с соответствующим оборудованием. Подскажите какие лучше свичи выбрать. Максимум где-то 5 штук будет стоять в ряд.
Любые. Как уже говорилось, это расходный материал.

Желательно без хитрых функций, типа "QoS на 3 порта". Желательно, чтоб на 12в напряжения питания. Они более устойчивы к бросками напряжения, чем например на 5в.



Если сам закапываешь витую пару - закопай сразу и кабель питания для свитчей. Чтоб можно было ветку по питанию перезагружать, и не зависеть от какого вредного абонента, который уехал и выключил блок питания. На раздающей точке трансформатор на 42в, в боксах трансформаторы на 12в (или сколько там у свитча), диодный мостик и большой конденсатор. Диодный мостик с конденсатором можно выпаять из блока питания свитча.



Можно и по витой паре питание подать, по синей и коричневой жилам. НО! витая пара держит по стандарту 15Вт, а у тебя планируется нагрузка повыше.



Можно вообще вдуть в кабель питания 12в, и напрямую подключить свитчи. Но это плохо, нет гальванической развязки. В случае чего они будут гореть всей веткой.





Share this post


Link to post
Share on other sites

При грозе гадать, сгорят порты или нет. Если не повезёт, бегать по ящикам с ноутбуком и искать "слабое звено". А при 100 - 150 метрах обычно "не везёт" ;)

Share this post


Link to post
Share on other sites
При грозе гадать, сгорят порты или нет. Если не повезёт, бегать по ящикам с ноутбуком и искать "слабое звено". А при 100 - 150 метрах обычно "не везёт" ;)
Ну что вы хотите от человека? Может у него ближайшего доступного сварщика надо неделю на болотоходе везти, вместе со сварочным аппаратом?



Так то оно всё красиво оптикой, почитать вон хоть Fujikura future access

Share this post


Link to post
Share on other sites

Автор как бы хочет сэкономить на активке под оптику, так как надееться что один свитч на 3-4 человека дешевле соответствуещего количиства мидиков и sfp раз так наверное в 20.

Share this post


Link to post
Share on other sites

А что это изменит? Набивать его чем то надо, да и на другой стороне железку тоже ставить надо.

Как ни крути 100 баксов активки на клиента получаеться. Или предлагаете делать FiberToTheУлица, а последние 100м медью?

Edited by qwertzy

Share this post


Link to post
Share on other sites
Тогда есть смысл взять рулетку/дальномер, промерить пролёты и сказать специализированным продавцам кодовую фразу "претерминированный кабель" ;-)
Ну, так то оно всё вроде хорошо выглядит, в теории. Купил стометровые обрезки 48-32-26-16-12-8-4, посадил через каждые N метров патч-панели, и вот уже готовая улица, с ящичками патч-панелей..

Купил кучку SFP, конвертеров, свитч для SFP. Купил бухту 2хволоконника для подключений.

Это затраты, вынь да положь.

Теперь остаёться соблазнить клиентов "оптика-гигабит-ёлы-палы!", продать конвертер+SFP+порт в оптическом свитче. Да, еще надо дотащить каждому абоненту патчкорд от патч-панели. Т.е. промерил по частным домам, по заборам, по сараям линию, отмотал, оконцевал (каким-то образом! сварочника нет), снова по сараям-заборам дотащил.



На практике посчитаешь счастье, и уже не хочется нести оптигу в массы. Как-то совсем не лениво и сбегать ребутнуть, и мыльницу за 10$ поменять.











Share this post


Link to post
Share on other sites

А зачем бегать, сброс питалова невыходя из дома можно довольно легко соорудить, релюхи на размыкание, диоды, кнопки и имея две свободные пары 12ю линиями управлять можно.

Share this post


Link to post
Share on other sites

Хотелось бы увидеть схему расположения домов, с линиями возможной прокладки кабелей и размещения ящиков.

Share this post


Link to post
Share on other sites

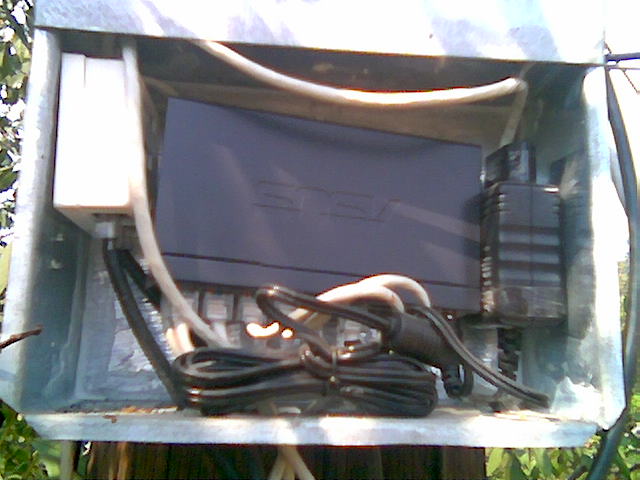

Если не стрёмно подавать в витую пару 110В, то вот, люди работают таким образом. Двухпортовая розетка с соединением, и вывод 110в на БП. БП импульсный обычный, он от 110В заводится. Колбаса из 8-10 свитчей вполне работает, что дает людям ветки до полутора километров. Ящик жестяной.

Мне стрёмно, я стандарты и ТБ читал.

Share this post


Link to post
Share on other sites
Есть кучка частных домов, расположенных по параллельным улицам в радиусе 500-700 м. Хочу соединить их витой парой, проложенной вместе с ШВП в ПМД трубе, устанавливая через каждые 100-150 м провода ящики, в которых будут стоять свичи. Для меня это намного экономичней чем оптику класть с соответствующим оборудованием. Подскажите какие лучше свичи выбрать. Максимум где-то 5 штук будет стоять в ряд.
Это ж почему после грозы менять придется? ПМД труба закопана, ящики со свичами в метре от земли. Я просто к тому, что хотелось какие-нить управляемые свичи то поставить или не стоит этим заморачиваться и обычные тупые подойдут?
управляшек максимум 3 понадобится. температурный режим обеспечу. А вот конверты для абонентов на свои деньги приобретать уже не хочу... социальное такое место, где много денег за подключение не дадут.
UTP+ШВП+ труба для магистрали, 30 р/м, дороже оптики

Земляные работы: магистраль500м+50м/до абонента*допустим50абонентов = 3км на 50 абонентов, в районе сотен тысяч рублей

Получается дороже чем повесить оптику.
