Монтаж самонесущегося волоконного кабеля длиной 180м Натянуть FinMark на 180м.

Добрый вечер.

Есть пролет между домами 180м. Есть кабель оптоволоконный FinMark LTxxx-SM-18 (http://w w w.deps.ua/index.php?option=com_smartcatalog&Itemid=14528&task=viewitem&sid=280&id=7). Трос на кабеле 4,2мм.

Пролеты длиной до 130м мы крепим на анкерные зажимы SICAME PA 07 (http://deps.ua/index.php?option=com_smartcatalog&Itemid=14660&task=viewitem&sid=309&id=406). Отличные зажимы. Но на большие расстояния они могут не покатить.

Кто как крепил такой кабель на такие расстояния?

Share this post


Link to post
Share on other sites

за элементы конструкции здания, на ответственных участках сверлим свозное отверстие и вставляем крюк с другой стороны на котором резьба

Share this post


Link to post
Share on other sites

Ну это понятно. А сам кабель (трос) чем крепить к элементам конструкции? Разрезать трос и его крепить или попробовать анкерными зажимами.

Share this post


Link to post
Share on other sites

офф: не сдержался :D "самонесущийся" кабель - это что то! курица-несушка прямо таки :)



по теме: "на большие расстояния они могут не покатить" - некорректное звучание. Зажимы, как и кабели рассчитываются на определенные нагрузки, а не расстояния. Расстояние к нагрузке имеет косвенное значение, т.к. нагрузка зависит еще от того, как натянуть кабель на данном расстоянии. Если сделать огромный провис до земли, то и зажим с кабелем выдержат. Так что учитесь считать нагрузки для начала.



Еще по теме: у вас явное несоответствие зажима и несущего троса. Зажим на 5,5 кН, а трос судя по диаметру, не меньше, чем на 12 кН. Т.е. трос то выдержит такое расстояние при соответствующем монтажном тяжении и возможном гололеде, а вот зажим сломается. Возьмите, к примеру, зажим Малико (http://delfos.ru/production/cable8/malico/52/) PA 10 300. Он до 16 кН, что соответствует кабелю. Хотя крепить китайский кабель на французские зажимы, оригинально :D





Share this post


Link to post
Share on other sites

Отрезаете трос, крепите за прочно вмонтированный в здание крюк. Анкерные зажимы - дерьмо, обсуждалось уже не раз, годятся на нагрузки до 100кг.

Share this post


Link to post
Share on other sites

Всем добрый день.

Как было сказано выше клиновые зажимы не расчитываються на определенное растояние, а расчитанны на определенную нагрузку которая учитывает стрелу подвеса+метеоусловия(обледенения и скорость ветра) по данному расчету есть неплохая документашка от SICAME они ее предоставляют как в ПДФ так и присылают в бумажном варианте. И насколько я помню тот кабель который вы указали его перефирийный силовой элимент проволока а не трос. А на такое расстояние необходим трос. Посмотрите на кабель завода от ЮЖКАЮЕЛЬ у них есть марки кабеля которые вам подойдет по значениям нагрузки.

Share this post


Link to post
Share on other sites

Чего люди только не придумают лишь бы не ложить кабеля в канализацию телеком-а :)

Share this post


Link to post
Share on other sites

В канализацию конечно хорошою. Но цена вопроса при 180 метрах растояния воздушки и неизвесно сколько метров поти по канализации и если есть коллекторы в нужных места, а если докладка то это $$$$$$. Если без докладки то ПРОЕКТ как минимум 1300 грн, все согласования гривен на 600, вход в канализацию 3400 грн за канало-киллометр, прокладк в канализации 10 грн метр как минимум, выписка технодзора 90 грн рабочий день и сама стоимость кабеля в канализацию дороже процентов на 20-40.

И стоит ли оно того?

Подвесить можно, НО надо учесть что кабель может упасть и кого то прибить. Вот тогда АААААААА в бега, в сибирь...

Воспользуйтесь по возможности опорами РАДИОУЗЛА (дешево) , ГОРСВЕТА, РЕС (дорого), тралейбус или трамвай у кого как.

Edited by curlay

Share this post


Link to post
Share on other sites
Посмотрите на кабель завода от ЮЖКАЮЕЛЬ у них есть марки кабеля которые вам подойдет по значениям нагрузки.

Как то я воспользовался кабелем от этого производителя. То волокно так уползало, что по началу думали, что повредился кабель. А нет, просто Южкабель так его делает, что он тянется как желе. Пришлось перекладывать на другой.

Share this post


Link to post
Share on other sites
Посмотрите на кабель завода от ЮЖКАЮЕЛЬ у них есть марки кабеля которые вам подойдет по значениям нагрузки.
Как то я воспользовался кабелем от этого производителя. То волокно так уползало, что по началу думали, что повредился кабель. А нет, просто Южкабель так его делает, что он тянется как желе. Пришлось перекладывать на другой.

Подвох в том, что Юшкабель вместо максимального допустимого натяжения указывает усилие на разрыв. А люди не обращают внимание и думают , что кабель офигенно крепкий, а в натуре он как сопля.

Share this post


Link to post
Share on other sites

про утяжку много раз говорилось - юзайте модульную конструкцию

Share this post


Link to post
Share on other sites
Как то я воспользовался кабелем от этого производителя. То волокно так уползало, что по началу думали, что повредился кабель. А нет, просто Южкабель так его делает, что он тянется как желе. Пришлось перекладывать на другой.
Дело все в кривых руках и незнания правил инсталяции (подвеса) оптического кабеля.

А правило первое гласит не более 10 витков на пролет. А по большому счету их не должно быть вообще.

Share this post


Link to post
Share on other sites

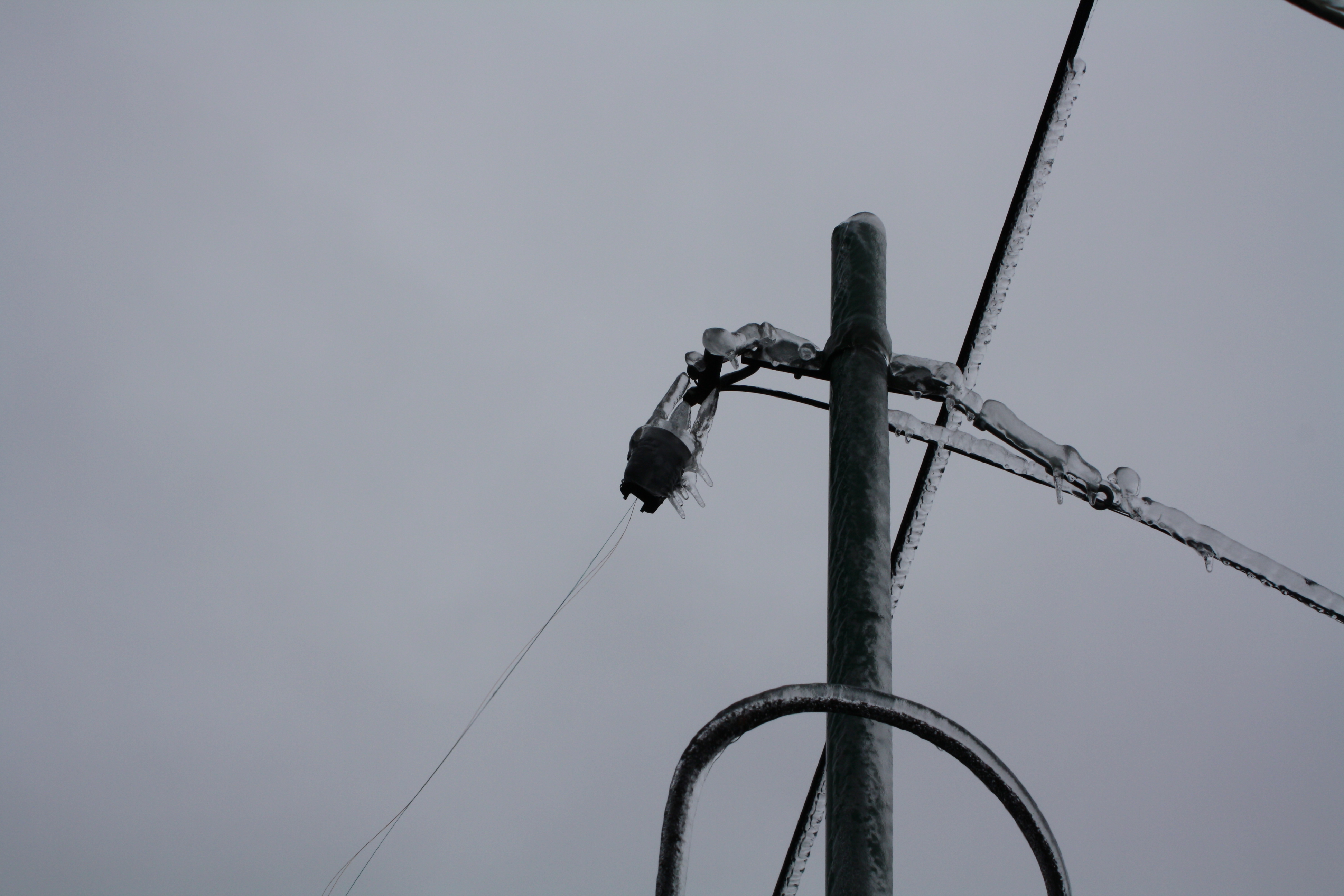

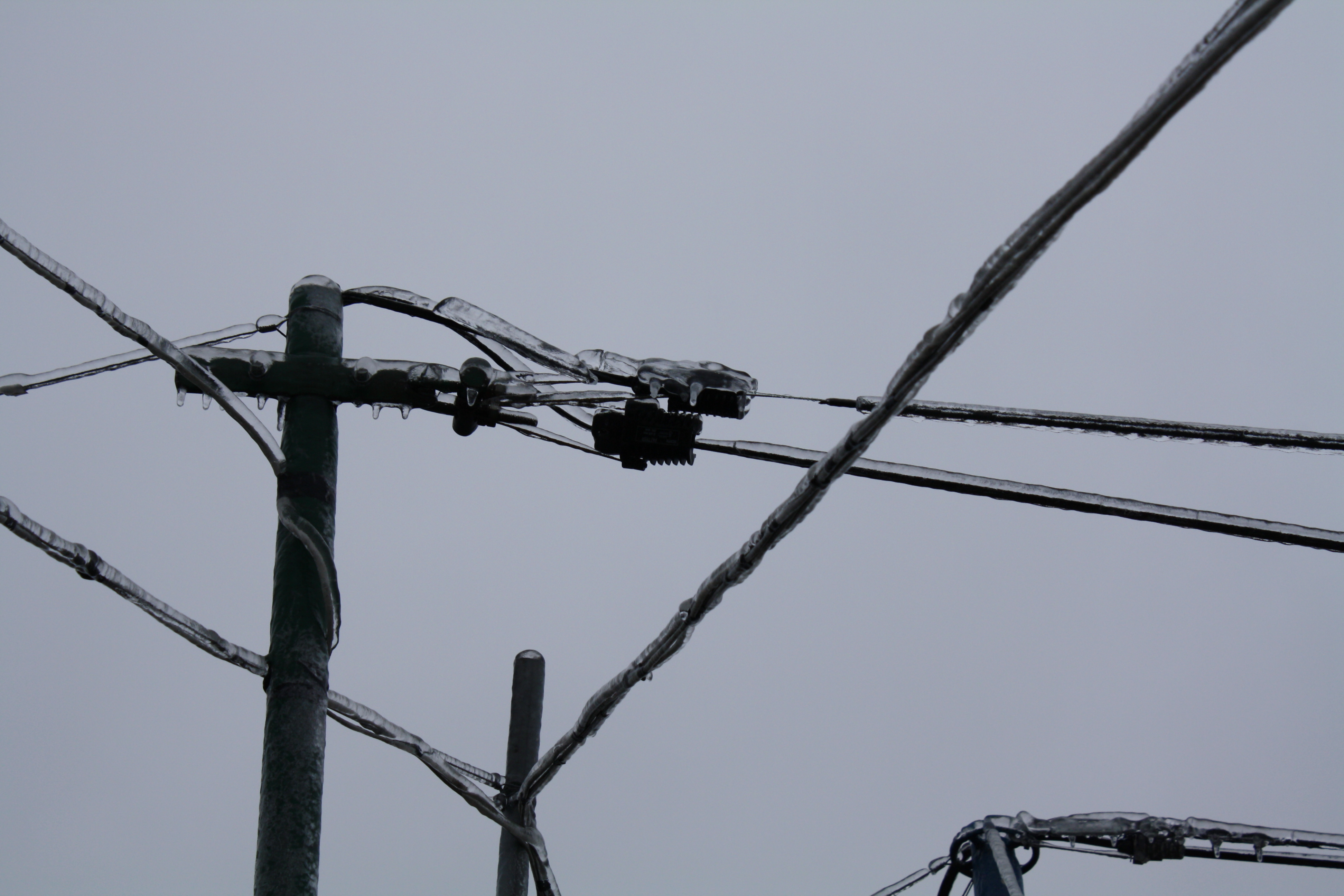

Я понял из опыта одно - натяжные анкера надо брать с запасом в 2 или 3 раза. После сильных обмерзаний кабеля на воздухе масса кабеля увеличивается намного. Рвется либо трос (проволока) либо анкер.

Последнее фото, это то что происходит когда кабелей на стойке очень много и растяжки просто "кто-то" подрезает.




Share this post


Link to post
Share on other sites

Вот вы мне идиоту только одно объясните - если это на ДОМЕ и на постоянку, то почему нельзя:

1. поставить нормальный крепеж.

2. выпустить трос

3. поставить коуш и тальреп?????





ну я понимаю еще по столбам, где расстояние между опорами - 30-40 метров.... и вешать не удобняк.



НУ ЗАЧЕМ НАЖИВАТЬ СЕБЕ ГЕМОРОЙ НА 180М ???

А ГЛАВНОЕ ЭТО ОБСУЖДАТЬ И ОБМУСОЛИВАТЬ ???



ПО-МОЕМУ, ЛЮБОМУ ОПЫТНОМУ ЧЕЛОВЕКУ ПОНЯТНО:

НУ НЕТ ТАКИХ АНКЕРНЫХ ЗАЖИМОВ, КОТОРЫЕ НА 180М ПРОЛЕТЕ, НАДЕЖНО И БЕЗОПАСНО БУДУТ ДЕРЖАТЬ КАБЕЛЬ

= ИХ ПРОСТО НЕТ =

ЗАБУДЬТЕ!!!!

Edited by sdy_moscow

Share this post


Link to post
Share on other sites

ВО доходчиво и понятно!

Edited by curlay

Share this post


Link to post
Share on other sites
В канализацию конечно хорошою. Но цена вопроса при 180 метрах растояния воздушки и неизвесно сколько метров поти по канализации и если есть коллекторы в нужных места, а если докладка то это $$$$$$. Если без докладки то ПРОЕКТ как минимум 1300 грн, все согласования гривен на 600, вход в канализацию 3400 грн за канало-киллометр, прокладк в канализации 10 грн метр как минимум, выписка технодзора 90 грн рабочий день и сама стоимость кабеля в канализацию дороже процентов на 20-40.

И стоит ли оно того?

Подвесить можно, НО надо учесть что кабель может упасть и кого то прибить. Вот тогда АААААААА в бега, в сибирь...

Воспользуйтесь по возможности опорами РАДИОУЗЛА (дешево) , ГОРСВЕТА, РЕС (дорого), тралейбус или трамвай у кого как.

Чтоб не упал и не прибил никого надо страховку делать.

Share this post


Link to post
Share on other sites

Видел у конкурентов волокно на тросу 4мм длиной 160м. между 2мя 10ти этажек. Намерзло дофига льда. Кабель провис до 5го этажа.

Думаю отказаться от больших длин. Буду искать другие пути прокладки кабеля.
