TheMad Опубликовано 6 декабря, 2009 · Жалоба Доброе время суток, товарищи! Сабж. Интересует что серийно применяется, а не то что _можно_применить_ (этого барахла можно нагуглить быстро и много). Так что если кто откроет усилок - не поленитесь, сфотайте. Спасибо! Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Saab95 Опубликовано 6 декабря, 2009 · Жалоба А что там применяеться? несколько навесных элементов и микросхему-усилитель, которая стоит более 70 стоимости всего девайса. Причем микросхемы обычно такие, которые "обычным паяльником" не паяються. Тем более высокочастотные схемы требовательны к одинаковой длине дорожек на печатной плате. А так как поштучно эти микросхемы обычно не продаються, а если и продаються то овчинка выделки не стоит, так как напортачив немного в чем-то можно свести на нет все преимущества мощной микросхемы. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
TheMad Опубликовано 7 декабря, 2009 · Жалоба А что там применяеться?несколько навесных элементов и микросхему-усилитель, которая стоит более 70 стоимости всего девайса. Причем микросхемы обычно такие, которые "обычным паяльником" не паяються. Тем более высокочастотные схемы требовательны к одинаковой длине дорожек на печатной плате. А так как поштучно эти микросхемы обычно не продаються, а если и продаються то овчинка выделки не стоит, так как напортачив немного в чем-то можно свести на нет все преимущества мощной микросхемы. Мне не в целях сборки, а именно в целях анализа примененных компонентов в "фирменных" конструкциях. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

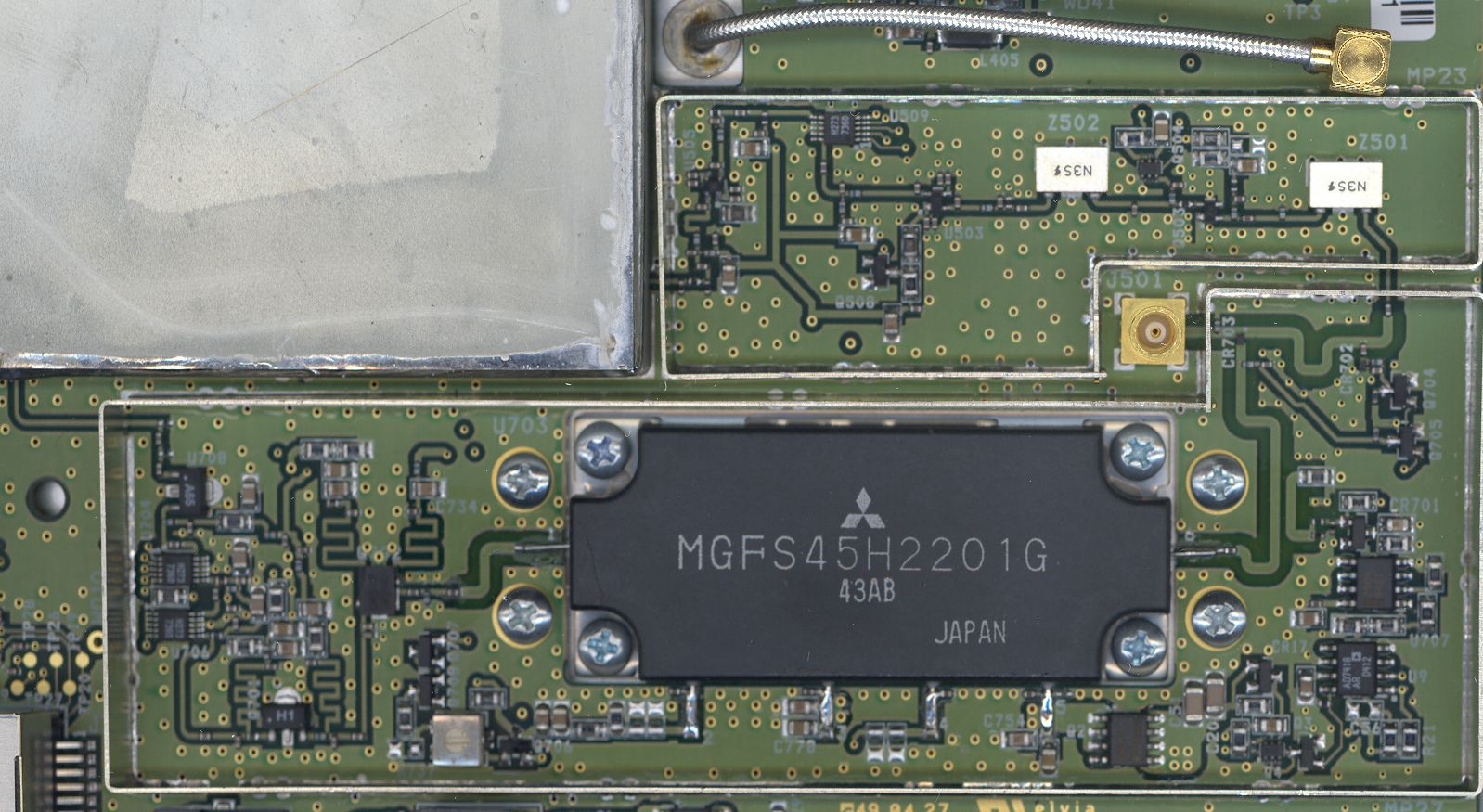

rid Опубликовано 7 декабря, 2009 (изменено) · Жалоба "...в целях анализа примененных компонентов...", на картинке IN-OUT тракт железки на 2.5 - 2.7 гига., что - где сами надеюсь разберётесь. В более ранних моделях всё на рассыпухе было. Изменено 7 декабря, 2009 пользователем rid Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
radik101 Опубликовано 7 декабря, 2009 · Жалоба Доброе время суток, товарищи! Сабж.Интересует что серийно применяется, а не то что _можно_применить_ (этого барахла можно нагуглить быстро и много). Так что если кто откроет усилок - не поленитесь, сфотайте. Спасибо! Есть фото одноватника Pheenet PA-2.4G 1.0W. Там применяются все транзисторы SMD, маркировка кодовая, на выходе полевик, на нем фломастером маркировка Т51. Также есть фото 100 мВт Manus, там на выходе микросхемка в шестиножечном smd корпусе. Есть еще фото одноватника Manus, но там супер-пупер секретная офигенно крутая "фирма-производитель" наждачкой постирала наименования транзисторов и микросхем. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
TheMad Опубликовано 7 декабря, 2009 · Жалоба "...в целях анализа примененных компонентов...", на картинке IN-OUT тракт железки на 2.5 - 2.7 гига., что - где сами надеюсь разберётесь. В более ранних моделях всё на рассыпухе было. Спасибо! А какая заявленная мощность этой штуковины? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
rid Опубликовано 7 декабря, 2009 (изменено) · Жалоба У этого железа - до 2-х ват, ограничено, питанием и софтверно. Сам кирпич может выдать 45 dbm. Изменено 7 декабря, 2009 пользователем rid Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
TheMad Опубликовано 8 декабря, 2009 · Жалоба У этого железа - до 2-х ват, ограничено, питанием и софтверно.Сам кирпич может выдать 45 dbm. Ясно. Интересно до какой мощности у него хватит линейности для реальной работы, и с какой скоростью. Пока по опыту получается что для скорости 54 мб\с максимальная мощность должна быть децибел на 5 ниже точки P1db применяемого усилителя, то есть в 5-ваттном кирпиче должен стоять 15-20-ваттный транзистор\сборка. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
