dwa-120 внешняя антенна

dwa-120 внешняя антенна

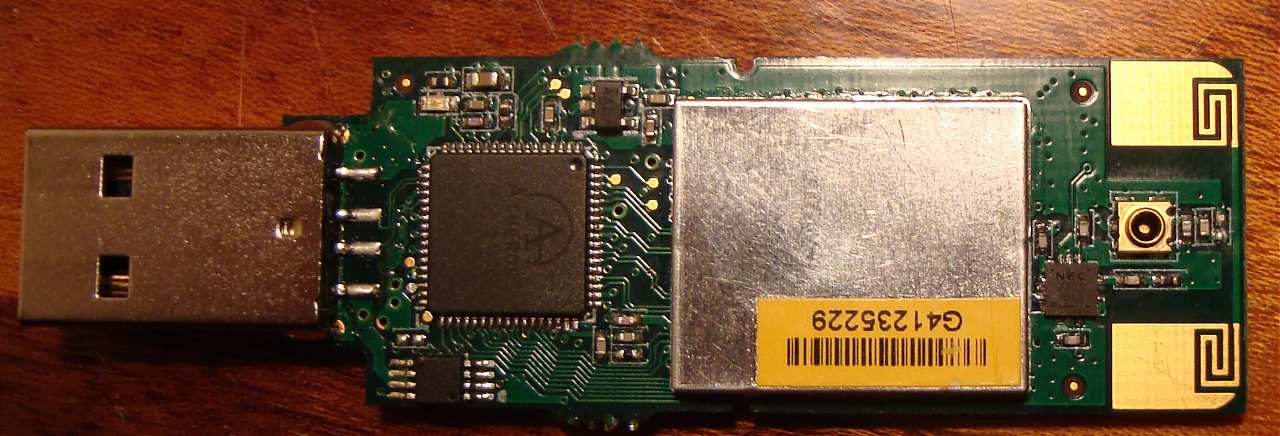

Помогите. не могу понять куда припаято разьем для внешней антенны в dwa-120.



Непойму почему на заводском разьеме - короткое!!!



И что это за микруха стоит фирмы NEC?




Edited by Alex-Poltava

Share this post


Link to post
Share on other sites

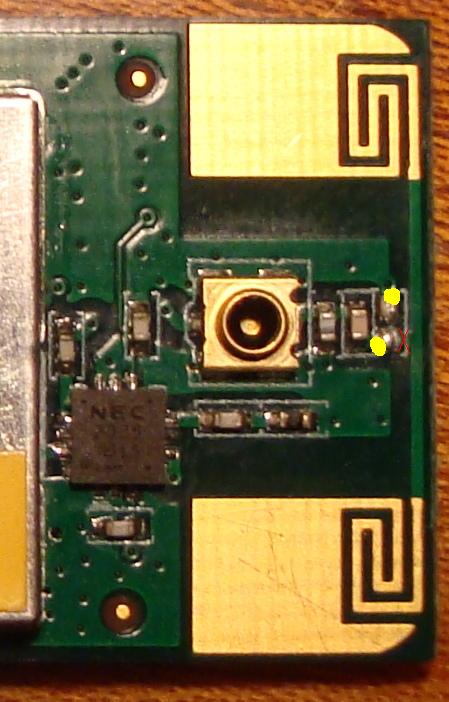

Там где красный крестик - разрезать(на фото плохо видно, но если слева от него просто капля припоя - то возможно только убрать ее), там где желтые точки - паять разъем (надеюсь куда паять центральный проводник понятно).




Share this post


Link to post
Share on other sites
Там где красный крестик - разрезать(на фото плохо видно, но если слева от него просто капля припоя - то возможно только убрать ее), там где желтые точки - паять разъем (надеюсь куда паять центральный проводник понятно).




Спасибо. Примерно так и думал. Но непойму почему эти выходы короткозамкнуты. И зачем там микруха(для переключения двух антенн) как у точки 2100.

Share this post


Link to post
Share on other sites
