Малая сеть (30 рабочих станций)

Доброго времени суток!

Помогите пожалуйста с организацией малой сети (школа).

Пока рабочих станций 30 (3 этажа, по 10 на каждом этаже). Но планируется увеличение...

Требуется объединить их в сеть + выход в интернет с каждой рабочей станции + учет трафика каждой рабочей станции + администрирование

Подскажите, какое оборудование, ПО необходимо для этой цели.

Опыта с монтажом локальных сетей нет...

Изменено пользователем lazy-56

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сколько мегабит интернета вы хотите им дать, и нагрузка локальной сети велика ли планируется?

Если школа, значит будут играть во "всякую контру"...

просто если там вопрос о паре-десятке мегабит, то это одно. Если они там гигабиты тягать будут в целях тренировки - совсем другое...

Да и бюджет обычно оговаривается (плюс-минус, конечно).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сколько мегабит интернета вы хотите им дать, и нагрузка локальной сети велика ли планируется?
Ну хотелось бы 100мегабит конечно... В игры там никто играть не будет...

Просто обмен файлами +файлсервер. Ну и конечно интернет расшарить каждому...

Насчет буджета - хотелось бы уложиться в тысяч 8-10...

Изменено пользователем lazy-56

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Насчет буджета - хотелось бы уложиться в тысяч 8-10...

Если у.е., то уложитесь. В качестве биллинга самый простой вариант это Трафик Инспектор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

три штуки такого: http://shop.nag.ru/core.asp?main=catalog&a...d=840&cat=1, по штуке на этаж

ну и айдеку какую-нибудь...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

так айдейка будет дороже любого сервака стоить. шутка ли 850 зеленых за 30 юзеров.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

три штуки такого: http://shop.nag.ru/core.asp?main=catalog&a...d=840&cat=1, по штуке на этаж
Может и такой вариант подойдет?http://www.dlink.ru/ru/products/1/27.html



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Считалку можно и бесплатную на линуксе, сертификация не нужна... Вы определитесь, реально, нужен ли учет или простого шейпера (может даже на коммутаторах) будет достаточно.



Между этажами я бы кинул ВОЛС про запас. Коммутаторы 16-24 порта с SFP, в одном из помещений установил бы linux srv включил бы его в гигабитный порт. На нем и шары и шлюз и счетчик трафика.



три штуки такого: http://shop.nag.ru/core.asp?main=catalog&a...d=840&cat=1, по штуке на этаж
Может и такой вариант подойдет?http://www.dlink.ru/ru/products/1/27.html



Вы же на форум пришли, чтобы узнать как все сделать правильно? Если хотите, чтобы все работало хорошо - ТАКОЕ НЕ ПОЙДЕТ!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А нельзя ли установить на каждый этаж по свитчу (1, 2 и 3 этажи), затем соединить их с коммутатором (2 этаж)???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Школы - это мой профиль.

Вопрос подсчета траффика стоит не очень остро. Достаточно прокси и простой считалки траффика. Более остро стоит вопрос фильтрации траффика.

В своей практике уже 5 школу делаю - веду -работаю, если что - обращайтесь. Дам пару советов.

Учитывая то, что в школы альт линус поставляется и он почти готов к использованию, то все достаточно просто.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А нельзя ли установить на каждый этаж по свитчу (1, 2 и 3 этажи), затем соединить их с коммутатором (2 этаж)???

Рисуйте схему

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ilia_2s,

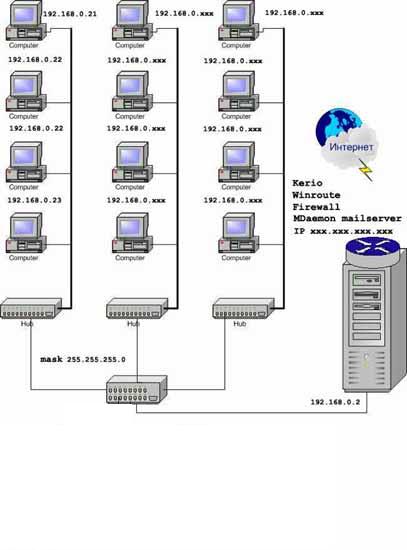

Схему прикрепил

Жду ваших предложений


Изменено пользователем lazy-56

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну как вам уже и ответели: по коммутатору типа такого http://shop.nag.ru/core.asp?main=catalog&a...d=840&cat=1, лучше наверное и не найти (там у вас хабы на схеме, не понятно почему). Зачем дополнительный коммутатор также не совсем понятно, планируется какое-то расширение или дополнительные устройства или это нужно географически, смысл не ясен...



Я остаюсь при своем, в 3com по GBIC, соединяем волокном, на крайняк гигабитной медью. В среднем коммутаторе получается 2 GBIC (он соединяет крайние) и в одном из крайних тоже от него идет к среднему свитчу и к серверу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ilia_2s,

А можете нарисовать примерную схему предложенного вами варианта (на словах не пойму, нуб в этом деле)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ilia_2s,

А можете нарисовать примерную схему предложенного вами варианта (на словах не пойму, нуб в этом деле)

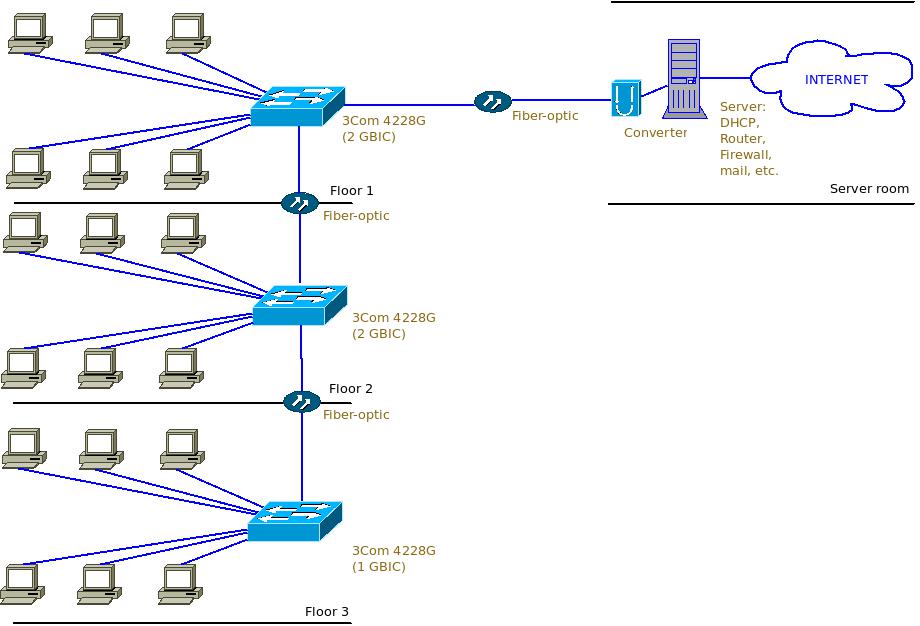

Примерно так.



P.S: Смахивает на какой-то троллинг, почемы вы НУБ, решаете эти вопросы? Для начала, читайте http://nag.ru/projects/book/ . Потом продолжим разговор.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ilia_2s,

Схему прикрепил

Жду ваших предложений

На схеме указаны Kerio и MDaemon - они в бюджет озвученный заложены, или директора школы потом по следам Поносова если что отправят?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я остаюсь при своем, в 3com по GBIC, соединяем волокном, на крайняк гигабитной медью. В среднем коммутаторе получается 2 GBIC (он соединяет крайние) и в одном из крайних тоже от него идет к среднему свитчу и к серверу.
Я, конечно, понимаю что сотка теперь отстой, но в крайне бюджетной школьной сети не найдется сервера который загрузит этот гигабит больше чем на 5-10%. И межэтажная оптика - круто, но абсолютно бесполезно, как член длиной 1 метр. Сервером будет обычная машинка, если повезет, с несколькими саташными дисками. Хранение видео такому "Серверу" не грозит в силу небольшого объема дисков. Так что, скорее всего, самым тяжелым контентом станут фото и музыка. Другие рабочие файлы в школе растут не очень быстро. Учитывая небольшую компьтерную грамотность учителей, на все документы хватит 20-30 Гигов. Если еще следить за детьми и квотировть их папочки, то 80 гиг - за глаза. Детские папки каждый год еще и стираются летом. Фото маньяку тоже 50 Гигов в год должно хватать, а с музыкой надо просто держать себя в руках. У меня вся актуальная для детей музыка крутилась на диске в 18 Гигов и места хватало.

Так что, актуальный для школы сервер, выглядит как офисная машинка с зеркалом саташных дисков от 320 до 750 гигов. Какой уж тут гигабит.

На шлюз надо ставить линукс из поставки ПСПО, это Альт линукс подточенный напильником с веб-мордами для управления из коробки. Во-первых его уже дают школам на дисках, во-вторых, он и правда работает из коебочки. Хреново, но работает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Присоединяюсь к предыдущему оратору. Оптика в школе - все равно, что корове седло. По собственным наблюдениям: загрузка линков 100 мбит даже на бухгалтерских портах с 1С не более 6%. Бюджет 8-10 тыс из области фантастики.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

не хочется разводить холивар, но я б взял вышепредложенную схему с оптикой, заменил оптику на тупа медь, и вставил ее в http://shop.nag.ru/core.asp?main=catalog&a...d=300&cat=1 ... ну и сервак с фрюхой/линуксом, считалки бесплатные весьма обсосаны.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А я писал выше, при желании кладется медь между коммутаторами. Но экономия в $150 сомнительна, если это критично для школы, пожалуйста. Гимора с разваркой точно не будет...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Но гиг то зачем?

И коммутаторы подешевше можно, В школе все компы под контролем, не пользователи с домашними компами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

8-10 тыщ руб

Это какие нибуть коммутаторы неуправляемые от [д/т]-линка портов на 16 с аплинк портом/портами на гигабит + гигабитная мыльница на 8 потортов + витуха, конекторы, куда втыкать три коммутатора, сервер и ещё что нибудь.



Минусы:

1. Вся сеть и комы ложатся в ступор когда появляется петля/битый порт/злобный ученик с доступом к свободному порту любого коммутатора.

2. Нет возможности отделить администрацию школы, включая бухов, от учебных аудиторий

3. Меньшая гибкость в администрировании (нет мониторинга портов, возможности конфигурирования портов и тп)



Альт линукса не видел.

Поставил бы что знаю:

фря - как бесплатная ос

пф - как её фаервол + нат

днсмакс - днс кеширование и дхцп сервер для автонастройки всех компов в сети

сквид - в режиме прозрачного кеширования для экономии/фильтрации/учёта траффика (только посещённые страницы считает)

лайтсквид - анализатор логов к свиду, даёт статистику и граффики (примеры см в инете)

нгинх+перл+фастцги для перла чтобы отдавать эту статистику через веб страничку

возможно кламд+хавп - для проверки веб трафика от сквида на вирусы (если на машине хотя бы гиг памяти)

Как вариант можно самс поставить - управлятор сквидом, там тоже статистика, но можно завести юзеров с квотами, через веб морду вся админка.



При большом желании можно туда же поставить самбу для файлопомйки, и при огромном желании поднять на ней домен, куда затащить все компы в классах, а потом ещё и юзеров.



ИМХО оптика имеет смысл если больше 100 метров расстояния, есть участки где медь не может использоваться, если в ближайшем будущем планируются обновления железа и увеличение нагрузки на него.
