Нужен совет по CWDM Нужно больше волокон

Здравствуйте! Посоветуйте оборудование для модернизации канала. Сейчас есть:



|Серверная| ---1gb по sfp --- |узел 1|---1gb по sfp ---|узел 2|---1gb по sfp ---|узел 3|---1gb по sfp --- |клиент|

Протяженность 3-5 км, кол-во кроссов по дороге с десяток :-)



Задача: организовать клиенту отдельный гиг, но волокон свободных нет и не предвидится.



Предполагаемое решение (опыта CWDM нет никакого):



|Серверная| - SNR-CWDM1-MDM-4A

|узел 1| - SNR-CWDM4-DRP1-1470/1550

|узел 2| - SNR-CWDM4-DRP1-1490/1570

|узел 3| - SNR-CWDM4-DRP1-1510/1590

|клиент| - SNR-CWDM4-DRP1-1530/1610





А вот с sfp что-то не соображу, какие нужны??



И еще посоветуйте sfp свитч на 12-24 sfp ($1000-$2000), сейчас используем для этих целей NetGear GSM7312.

Edited by lepsus

Share this post


Link to post
Share on other sites

И еще посоветуйте sfp свитч на 12-24 sfp ($1000-$2000), сейчас используем для этих целей NetGear GSM7312.

DLink DES3200-28F $500

Share this post


Link to post
Share on other sites
И еще посоветуйте sfp свитч на 12-24 sfp ($1000-$2000), сейчас используем для этих целей NetGear GSM7312.
DLink DES3200-28F $500

НЕ подойдёт! Он рассчитан на 100 Мбитные СФП модули. Подойдёт (однако лучше проконсультироваться с техподдержкой Длинка) DGS-3100-24TG. Да, ещё - на стороне клиента нужно ставить либо коммутатор с возможностью установки гигабитных СФП модулей, либо медиаконвертор, но в таком случае медь из медиаконвертора необходимо втыкать строго в гигабитный медный порт.
Edited by vadimus

Share this post


Link to post
Share on other sites

Вообще, модули CWDM бывают и на 100 мегабит. ;-) И вообще любые.

Другое дело, что это обычно заказные позиции с большими сроками изготовления и доставки.

Share this post


Link to post
Share on other sites

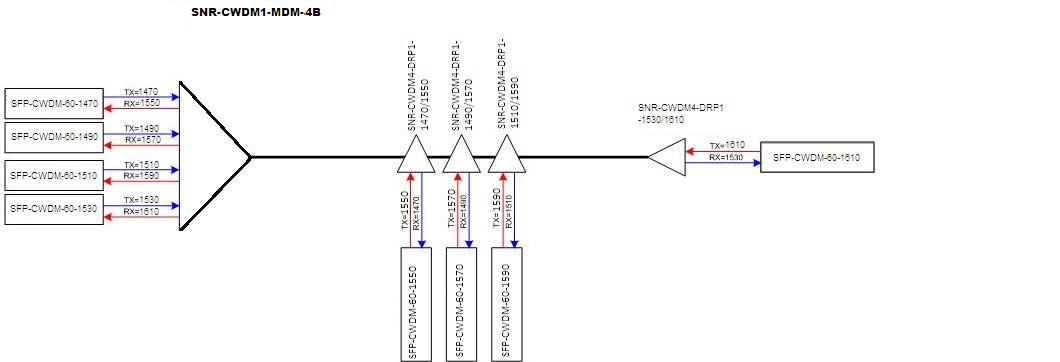

Применительно к моим 4 каналам схема станет такой?

"Add/Drop для одноволоконных CWDM сетей без проходного канала" я для своих частот не нашел..


Edited by lepsus

Share this post


Link to post
Share on other sites
DGS-3100-24TG.



А вот это уже вариант. И цена приятная.

Share this post


Link to post
Share on other sites
Вообще, модули CWDM бывают и на 100 мегабит. ;-) И вообще любые.

Другое дело, что это обычно заказные позиции с большими сроками изготовления и доставки.

Интересно! А безотносительно сроков, какая цена модуля может быть, сильно дешевле чем на гигабит (если смотреть самый дешевый, на 60 км)?
Edited by vadimus

Share this post


Link to post
Share on other sites
Вообще, модули CWDM бывают и на 100 мегабит. ;-) И вообще любые.

Другое дело, что это обычно заказные позиции с большими сроками изготовления и доставки.

Интересно! А безотносительно сроков, какая цена модуля может быть, сильно дешевле чем на гигабит (если смотреть самый дешевый, на 60 км)?

Дешевле, но не сильно, наверно.

Напишите в мыло, запросим китайцев - можно будет понять точную стоимость.

Share this post


Link to post
Share on other sites

НАГовские SFP CWDM работают на 100Mbt.

Цена именно на 100Mbt SFP CWDM точно такая же, т.к. лазер стоит столько же.



Применительно к моим 4 каналам схема станет такой?

"Add/Drop для одноволоконных CWDM сетей без проходного канала" я для своих частот не нашел..

да.

частоты не проблема - напишите в НАГ, Вам расскажут все

Edited by D^2

Share this post


Link to post
Share on other sites

Каким образом

НАГовские SFP CWDM работают на 100Mbt.
Они разве не жестко на 1 Гигабит? И как их заставить работать на 100 Мбит? Если просто вставить их в DES-3200-28F (там 24 гнезда СФП под 100 Мбитные СФП модули), то они заведутся?

P. S. Только что подсчитал - если клиенту нужен был бы не именно гиг, то PON от ELTEX (продается на 4isp.ru) в разы дешевле...

Edited by vadimus

Share this post


Link to post
Share on other sites
Если просто вставить их в DES-3200-28F (там 24 гнезда СФП под 100 Мбитные СФП модули), то они заведутся?

да

Share this post


Link to post
Share on other sites

странно, но у меня - не завелись....

попробую ещё раз, ради интереса.

Share this post


Link to post
Share on other sites
Каким образом
НАГовские SFP CWDM работают на 100Mbt.
Они разве не жестко на 1 Гигабит? И как их заставить работать на 100 Мбит? Если просто вставить их в DES-3200-28F (там 24 гнезда СФП под 100 Мбитные СФП модули), то они заведутся?

P. S. Только что подсчитал - если клиенту нужен был бы не именно гиг, то PON от ELTEX (продается на 4isp.ru) в разы дешевле...

все "обычные гигабитные" CWDM модули работают до 1,25Гб, они протоколонезависимые к тему же. Так что и STM можно гонять).

Edited by Попов Сергей

Share this post


Link to post
Share on other sites
