Снят с производства рефлектометр Agilent E6000C

[SMdigo]

Мини рефлектометр Аджилент Е6000С выпускался приблизительно с 1995 года по 2009 год, поставив своеобразный рекорд. Дело в том, что его конструкция за неполные 15 лет практически не менялась.

Это единственный оптический рефлектометр, который вплоть до 2009 года сохранял дисковод для дискеток 3.5". А его порты для принтера и связи с компьютером пережили устройства для которых были предназначены.



Несмотря на то, что Agilent E6000C морально устарел ещё в 2004 году, он всегда очень дорого стоил. $ 10500 за модель с длинами волн 1310/1550 и диапазоном 30дБ

Вряд ли в форуме найдутся владельцы такого рефлюка, но тем не менее: в ноябре в Россию придут последние рефлектометры этого класса, а затем Аджилент вообще свернёт производство оптических рефлектометров.

Динозавр сдох.

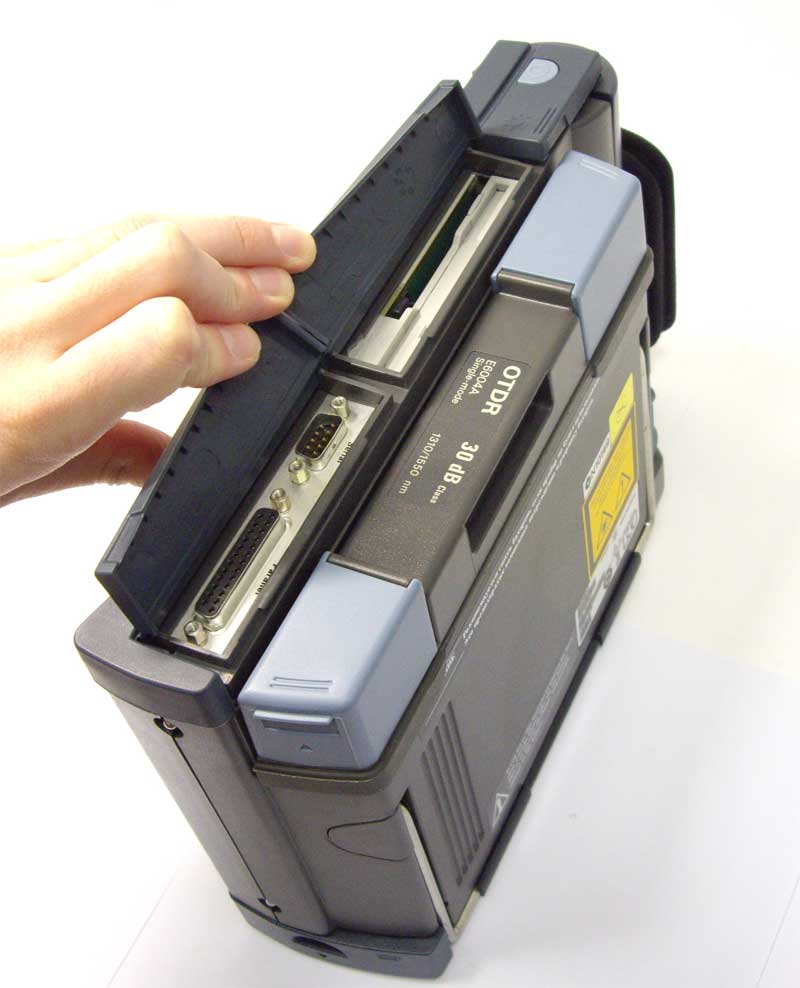

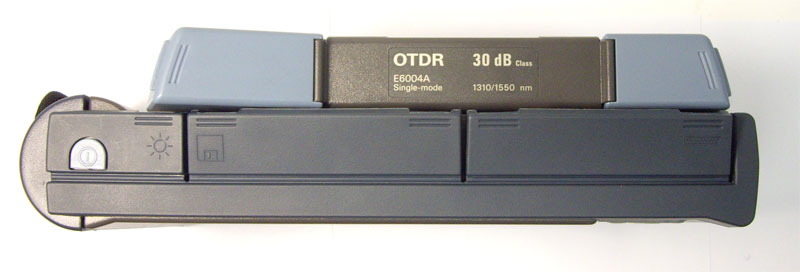

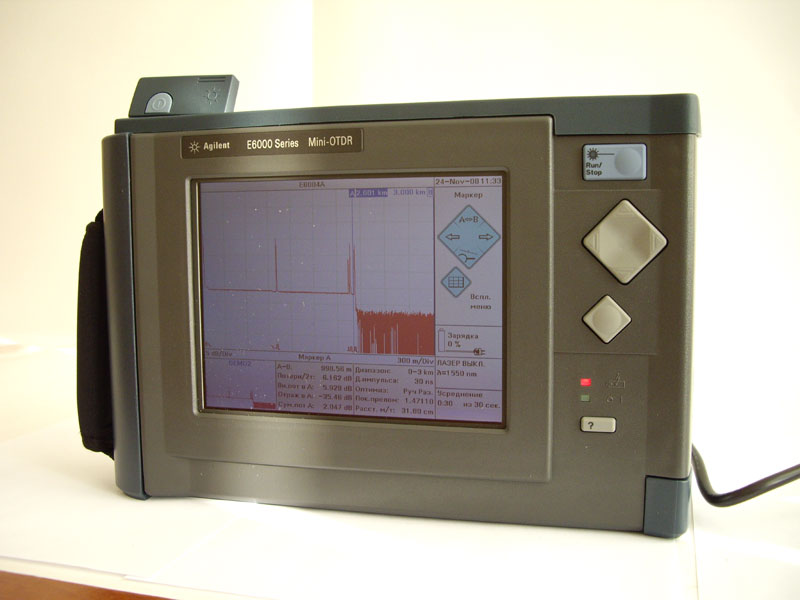

Вешаю фотографии зверя.

[Error_404]

Хех у нас такой рефлюк. Очень удобен в использовании. Модуль с динамическим диапазоном до -40 Db. Довольно точный даже при очень длинных линиях (порядка 200км). Есть одна небольшая особенность. На линиях до 1,5 км не всегда четко удается померить километрическое затухание.(желательно использование нормальзующей катушки). В сочетании с флеш картой на 500 Мб получается достаточно универсальный прибор с большим архивом прошлых измерений (что актуально для анализа при выездах на большие расстояния). Ну и радует многозадачность. Пока сохраняются сделанные измерения по волокну, уже можно мерить следующее.

[Alone_Stranger]

Ага, у нас тоже такое же чудо, только с ЧБ экраном.

Причем начальник уже и разъем оптический на нем САМ менял, и ездил батарею заказывал (которую собирали из пальчиковых никель-кадмиев).

До сих пор сей девайс прекрасно служит!

[SMdigo]

Если черно-белый экран, то наверное это HP E6000B, который после 200-го года стал Agilent E6000B. Вообще, мне кажется, что старые модели HP работали лучше.

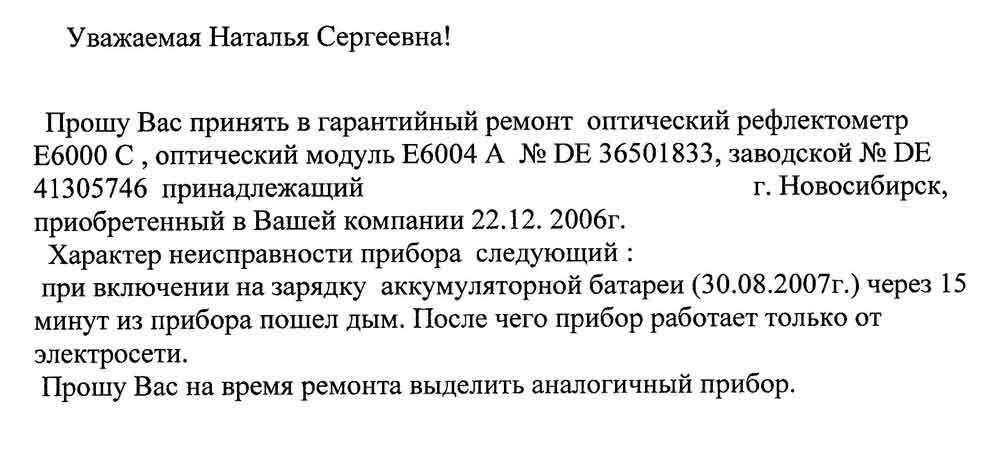

Вот один сообщизм в тему аккумулятора, он касается Модуля Е6000, выпущенного в 2007 году

[sehsens]

Error_404 есть ряд вопросов по рефу Agilent E6000C . Если нетрудно кинь в личку аську или мыло.

[Платон]

Шел год 2026, Е6000С все еще работает 🙂 Батарею заменили на литий.

[Saab95]

Какие сейчас есть рефлектометры с диапазоном до -40 или лучше? Актуальные что купить можно?

[Den1s]

Доброго дня.
Наткнулся на данный форум в поисках решения проблемы с рефлектометром Mini-OTDR Agilent e6000c.
Спустя небольшое время простоя он перестал считывать карту compact flash через переходник pcmcia. Не видит, не форматирует. "Ошибка подключения! Используется внутренняя память!"
Заказал несколько разных вкупе с кабелем rs232 - usb.
При открытии на рефлектометре карты на 4 гига, он долго её прогружает и позволяет скидывать на него рефлектограммы, но после этого на компьютере этих файлов невидно, как и в обратную сторону: при скидывании на карту рефлектограмм, рефлектометр их не видит. Пробовал форматировать в форматы fat32, fat, exfat и ещё какие не упомню, без толку.
Через кабель rs232-usb в программе OTDRToolkitIII+ компьютер пытается подключиться, но выдает ошибку подключения.
Если есть опытные люди или вдруг мысли на эту тему, буду благодарен.

[passer]

exfat - это вы лишку хватили.

Скорее всего флешка родная была отформатирована в FAT16. Кстати, возможно ее надо попробовать отформатировать самим рефлектометром, если он позволяет.
Что касается объема - ищите у НАГа, на барахолках или по сервисам флешки объемом 512Мб и менее.

[Den1s]

@passer Я заказал на 4 гб, 64 мб и 32 мб CF карты, из тех что были быстрее по соотношению доступности, скорости доставки и цены.
На 64 мб - industrial, что бы это ни значило.
Рефлектометр не форматирует и не открывает 32 мб карту, 64 - не открывает, но, почему-то форматирует, а 4 гб - очень долго загружает при открытии и отображает доступную память то с минусом то в миллионах бит в связи с объемом (в разных источниках находил разные доступные объемы применяемых карт, но, как ни странно, пока сработала именно самая большая)
Про fat16 я немного почитал, что якобы он не сильно отличается от fat или fat32, сегодня займусь поиском программы под форматирование в него, т.к. руфус позволяет только в 32, благодарю за мысль.

[passer]

Флешки 32 и 64 Мб на компе проверили?
Он их форматирует, на них сохраняет файлы, читает их и т.п.?
Если нет - выкинуть в помойку и искать другие
Если на компе работает - форматируете только рефом, и сохраняете на нем рефлектограмму, потом извлекаете и пробуете читать на компе
Рефлектограммы сами по себе файлы маленькие, вы 32Мб устанете заполнять

[straus]

21 час назад, Den1s сказал:

перестал считывать карту compact flash через переходник pcmcia



1. Карта CF в переходнике PCMCIA не всегда является аналогом накопителя в формате PCMCIA.

2. Переходники, выглядящие, как PCMCIA, на самом деле могут быть CardBus. А CardBus - это полностью такой же по размерам переходник, но может быть на разные напряжения (PCMCIA - только 5 V), и может отличаться ключом в слоте. Несмотря на полное соответствие по размерам, назначение контактов у CardBus совершенно другое (фактически CardBus это вынос PCI, а PCMCIA - это совершенно отдельная шина). Совместимость обоих стандартов в одном слоте обеспечивается исключительно хостом.

3. Карта CF через переходник представляется системе, как ATA. Соответственно, может быть с разделами и форматированием в разных FAT или NTFS, либо может быть без разделов с форматированием BigFloppy.

4. Адресация ATA-устройств до 528 MB может быть CHS или LBA. Но насколько помню, большинство CF поддерживают только LBA.

5. Родная карта для этого OTDR была на 440 MB, что может наводить на некоторые мысли.

6. Там точно не FAT-32 и не ExFAT. А вообще нужно форматировать только средствами устройства.



[Den1s]

@passer  На компьютере все карты отображаются.
Проблема с картой на стадии рефлектометра:
32 мб - он форматирует, но не открывает и не дает туда ничего сохранять.
64 мб (industrial) - не форматирует и не открывает, не сохраняет
4 гб - долго загружает, дает туда сохранить рефлектограммы, но их не видит компьютер. Как и в обратную сторону: если скинуть с компьютера на карту рефлектограмму, рефлектометр ничего не видит, кроме того, что скинули с него самого.



@straus Изначально прибором пользовались с таким же переходником pcmcia и cf картой, но где-то на производстве карта была утеряна, а у адаптера была загнута одна медная ножка. Новый адаптер внешне не отличается, не знаю, как мне иначе идентифицировать его отличия от оригинала.
Через руфус форматировал с компьютера в fat32, fat методом ms-dos, free-dos и "незагрузочный", по поводу форматирования с прибора я писал выше - либо не удается, либо безрезультатно.
Во всех руководствах, которые я на данный момент обнаружил, не пишется режим форматирования карты для пользования, где-то только видел про режим ms-dos, если не не изменяет память.
В данный момент ищу способ форматирования в иные форматы.

[passer]

Так может пенсионер попросту устал? ему уже лет 20 по самым скромным оценкам

[Den1s]

@passer Пенсионный возраст подняли (в данный момент нет средств на новый прибор, а работы нужно закончить скорее).
Так что не хотелось бы иметь таковой исход.

[straus]

В 31.03.2026 в 13:54, Den1s сказал:

В данный момент ищу способ форматирования в иные форматы.

1. Даже не пытайся. Только форматирование средствами самого устройства.

2. В более поздние времена (2002 год) в родном комплекте шёл переходник на PCMCIA и CF-карта на 64 MB.

3. Описываемое тобой поведение напоминает мне ситуацию в другом устройстве. Там была аппаратная неисправность - в PCMCIA-слоте был чуть выдавлен один контакт.

4. Учитывая, что в твоём случае проблема и с компортом - надо бы проверить устройство на наличие аппаратных проблем внутри.

[passer]

И всё таки 4Гб реф форматирует? Или не пробовали?
А что за прикол форматировать в руфусе?
Раньше или в диспетчере дисков или Компьютере форматировали, правда, по-моему винда давно уже не умеет форматировать в FAT16, но это не точно. Или же в линухе mkfs.vfat -F 16 /dev/hdx

[Den1s]

@passer Форматировать 4гб не рисковал до этого момента, потому что при банальном открытии памяти устройства прибор зависает минут на 7-10 и потом отображает, что на него скинуто с этого прибора. Эта карта была как самая прогрессивная из трех. Но остается как раз этот вариант, поэтому буду ожидать попытки форматирования с самого прибора. Надеялся оживить 32 или 64 мб.
Через руфус форматировал, потому что стандарт винды не позволяет форматировать в fat32, только ntfs, fat и exfat.

[passer]

1 час назад, straus сказал:

Родная карта для этого OTDR была на 440 MB

Кажись поменьше. Я такой агрегат лет 10 назад в руках держал и пользовался, но кажись там было что-то типа 64Мб, ибо 512Мб на таких устройствах - это что-то на богатом.



14 минут назад, Den1s сказал:

Форматировать 4гб не рисковал до этого момента

да какой там риск, на крайняк из любой ОС разделы на флешке удалить и считай, она чистая...

[Den1s]

@passer Форматирование прошло быстрее, чем я думал. Но не удалилось с карты совершенно ничего. Одна тестовая рефлектограмма с самого прибора так там и осталась.
При подключении карты к пк - скинутая ранее с пк рефлектограмма также на ней не удалена.
Но карта с прибора всё также открывается. Странно, что с компьютера она отображается как fat32 с размером кластера 4 кб.

На внешний вид контакты pcmcia прибора не погнуты, пока ищу программу для форматирования в fat16.
Совсем забыл упомянуть, что прибор даже флоппи-дискеты на 2 мб не открывает и не форматирует.

[passer]

50 минут назад, Den1s сказал:

флоппи-дискеты

а они разве не 1.44Мб были?

[Den1s]

@passer Да-да, по 1.44 они

[jffulcrum]

Были и по 2.88, в Макинтошах

[passer]

Помнится можно было форматировать и 1.44 так чтобы влезало больше, но популярности особо не снискало. И уж точно в рефе такой фигней страдать не стали бы. Учитывая средний размер рефлектограммы, на дискету их можно до сотни сохранять.
