Просьба о помощи в тонкой настройки беспроводной сети.

Доброе время суток, я давно почитываю и черпаю знания с данного форума, но сейчас вразумительного ответа по своему вопросу ненащел. Если Вас незатруднит, будте любезны - окажите помосч.



Имеем:

1. 2100AP с прошивкой 2.50 и всенаправленной антенной 7dbi в режиме AP

2. 2100AP c прошивкой 2.50 и направленной антенной 14dbi в режиме AP client.

3. DWA-510 c самодельной баночной антенной.



расстояние между ТД 900 метров - видимость прямая. от DWA-510 до AP расстояние 100 метров - видимость прямая.



Почему то очень сильно скачет уровень сигнала, скорость неподнимается выше пары мегабит даже если сигнал 60-70.



Господа, помогите с более детальной и тонкой настройкой оборудования.

set ant 1 cделано

set overidtxpower 21 сделано









Share this post


Link to post
Share on other sites
Доброе время суток, я давно почитываю и черпаю знания с данного форума, но сейчас вразумительного ответа по своему вопросу ненащел. Если Вас незатруднит, будте любезны - окажите помосч.



Имеем:

1. 2100AP с прошивкой 2.50 и всенаправленной антенной 7dbi в режиме AP

2. 2100AP c прошивкой 2.50 и направленной антенной 14dbi в режиме AP client.

3. DWA-510 c самодельной баночной антенной.



расстояние между ТД 900 метров - видимость прямая. от DWA-510 до AP расстояние 100 метров - видимость прямая.



Почему то очень сильно скачет уровень сигнала, скорость неподнимается выше пары мегабит даже если сигнал 60-70.



Господа, помогите с более детальной и тонкой настройкой оборудования.

set ant 1 cделано

set overidtxpower 21 сделано

Для начала мощность до 17 дБм снизте.

Share this post


Link to post
Share on other sites

сделал... стало хуже. еще варианты?

Share this post


Link to post
Share on other sites

может ACK проблема? правда растояние что то маловатое.

Сма***т на загаженность канала,с питанием точек все в норме?

Share this post


Link to post
Share on other sites

g7001

C питанием все норм, ТД подключены через свои родные БП. БП в свою очередь торчат в ИБП.

itl2044

Как лечить? Пробовал перебирать каналы, толку тоже болт... Хотя остановил свой выбор на 13.

Share this post


Link to post
Share on other sites

кста на 900м нет смысла шить в ББ? От прошивки в 3200 что можно выйграть?

Share this post


Link to post
Share on other sites
itl2044

Как лечить? Пробовал перебирать каналы, толку тоже болт... Хотя остановил свой выбор на 13.

Шить в ББ



Да, и еще:

"свои родные БП" и "C питанием все норм" - вещи не совместимые, в случае с 2100 д-линком :)

Share this post


Link to post
Share on other sites

Если в ББ перешить только одну AP, которая раздает трафик, смысл есть?

Share this post


Link to post
Share on other sites

Если в ББ перешить только одну AP, которая раздает трафик, смысл есть?

Лучше обе. В самом оптимальном варианте заменить карту 510 на длинк 2100, перешить все длинки в ББ, и соединить в режиме бриджа.

Share this post


Link to post
Share on other sites
Если в ББ перешить только одну AP, которая раздает трафик, смысл есть?
Лучше обе. В самом оптимальном варианте заменить карту 510 на длинк 2100, перешить все длинки в ББ, и соединить в режиме бриджа.

Пробовал с имеющимися прошивками включать WDS with AP, сигнал падал очень сильно и уровень сигнала и скорость.....



а по тонкой настройки ТД есть советы?)

Share this post


Link to post
Share on other sites
Если в ББ перешить только одну AP, которая раздает трафик, смысл есть?
Лучше обе. В самом оптимальном варианте заменить карту 510 на длинк 2100, перешить все длинки в ББ, и соединить в режиме бриджа.

Пробовал с имеющимися прошивками включать WDS with AP, сигнал падал очень сильно и уровень сигнала и скорость.....



а по тонкой настройки ТД есть советы?)

Меняя оставшиеся параметры можете сделать только хуже.

Share this post


Link to post
Share on other sites

хорошо, попробую прошиться в ББ

Share this post


Link to post
Share on other sites

а адаптер 510 к ББ подцепится?

Share this post


Link to post
Share on other sites

а адаптер 510 к ББ подцепится?

Да.

Share this post


Link to post
Share on other sites

хм... странно... кто что говорит.... на радионет говорят что неувидит....

Share this post


Link to post
Share on other sites

хм... странно... кто что говорит.... на радионет говорят что неувидит....

У ББ есть такая фича как pureg, если он включен то ваша карта его не увидит в эфире.

Share this post


Link to post
Share on other sites

Сорь что туплю и надоедливый такой, сказывается температура и грипп.. возможно свинячий=) Хрю=)

Share this post


Link to post
Share on other sites

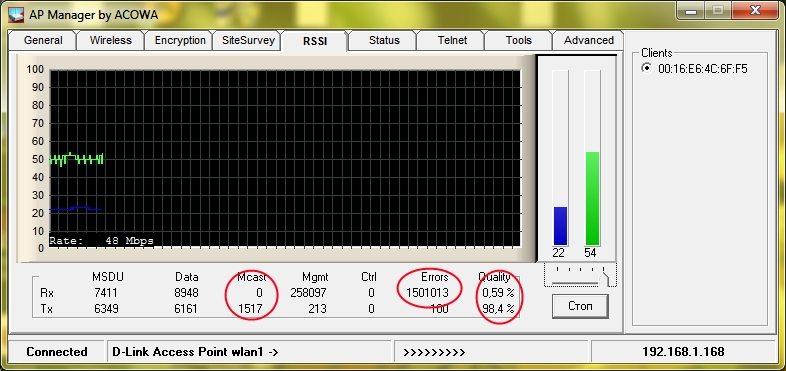

Прошил в ББ пока только AP, в целом доволен, но началась вот такая пляска со стороны клиента, по-моему это ненормально. в чем причина?... блин, немогу прикрепить картинку... вот она





Вот конфиг клиента:

D-Link Access Point wlan1 -> get config

wlan1 revisions: mac 5.8 phy 4.4 analog 4.6

PCI Vendor ID: 0x168c, Device ID: 0x13

Sub Vendor ID: 0x168c, Sub Device ID: 0x13

chip is AR2312

Country Code: GB

Operation Mode: Wireless Client

Remote AP: 00:21:91:7E:CC:32

Wlan State: Enabled

Radio Frequency: 2457 MHz (IEEE 10)

Wireless LAN Mode: 802.11g

Auto Channel Select: Disabled

Extended Channel Mode: Enabled

Data Rate: 6

Antenna: 1

Login Username: admin

RADIUS address:

Name server IP address:

Name server domain suffix:

SSID: ex-link

SSID Suppress Mode: Disabled

System Name: D-Link Access Point

Beacon Interval: 100

DTIM: 1

Fragmentation Threshold: 2346

RTS/CTS Threshold: 2346

Short Preamble: Disabled

11g Only Allowed: Disabled

CTS Mode: AUTO

CTS Rate: 11 Mbps

CTS Type: CTS-ONLY

11g Overlapping BSS Protection: Disabled

11g Beacon Rate: 1 Mbps

11g Draft 5.0 compatibility: Disabled

Short Slot Time: Enabled

Basic 11g Rate Set: (1, 2, 5.5, 11)

11g Optimization Level: 1

Burst Time: 2

Burst Sequence Threshold: 3

IP Address: 192.168.1.201

IP Mask: 255.255.255.0

Host IP Address: 0.0.0.0

Gateway IP Address: 192.168.1.1

SNTP/NTP Server IP Address:

Time Zone: 27

HW Transmit Retry Limit: 4

SW Transmit Retry Limit: 3

TransmitPower: full

Current Transmit Output Power 21.0 dBm

SuperG :Disabled

Encryption: Disabled

Cipher selection: WEP

Authentication Type: Open-System

Default transmit key: 1

Shared Key 1, size 40, 0000000000

Access Check: Disabled

Key Entry Method: hexadecimal

Group Key Update Interval: 1800 seconds

Key Source: flash

Aging Interval: 300 seconds

Calibration Period: 30 seconds

Software Retry: Enabled

WDS: Enabled

Watchdog: Enabled

Telnet Access: Enabled

Telnet Timeout: 180 seconds

Minimum rate: 1 Mbps

XR Poll interval: 100 msec

XR Frame Limit: 25

XR Poll Rate String is 0.25 1 1 3 3 6 6 20

XR Fragmentation Threshold: 540

D-Link Access Point wlan1 ->



Пробовал Current Transmit Output Power ставить 17.0 dBm и 19.0 dBm ставновиться значительно хуже.



Edited by tofu

Share this post


Link to post
Share on other sites

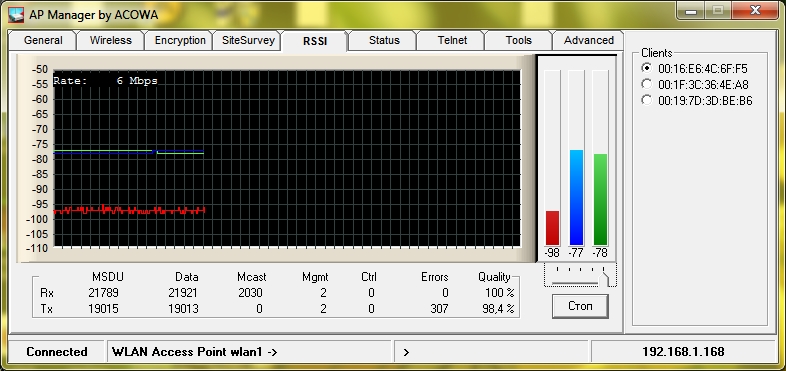

Хотя со стороны AP прошитой в ББ, все намного лучше.. чото я ничего непонимаю:


Share this post


Link to post
Share on other sites

Хотя со стороны AP прошитой в ББ, все намного лучше.. чото я ничего непонимаю:

Наличие ошибок вполне нормально. То что ухудшается связь при снижение мощности, говорит о том что ваши антенны никакие.

Share this post


Link to post
Share on other sites

Y

Наличие ошибок вполне нормально
Даже такого количества?



Share this post


Link to post
Share on other sites
Y
Наличие ошибок вполне нормально
Даже такого количества?

Да.

Share this post


Link to post
Share on other sites
