радиолинк 30Мб/с 15км

Здравствуйте всем. Возникла необходимость радиолинка на 15км 30Мб/с между двух точек (допустим т.А и т.Б). Точки находятся не на расстоянии прямой видимости, высота подвеса антен около 20м. Точка Б - это не большой поселок, где планируется раздовать и-нет. Вопрос, собственно, стоит в выборе оборудования и технологии передачи данных. Сможем ли мы это организовать через Wi-Fi? Или придется ставить радиорелейку? Буду очень признателен за советы. Спасибо.

Share this post


Link to post
Share on other sites
Здравствуйте всем. Возникла необходимость радиолинка на 15км 30Мб/с между двух точек (допустим т.А и т.Б). Точки находятся не на расстоянии прямой видимости, высота подвеса антен около 20м. Точка Б - это не большой поселок, где планируется раздовать и-нет. Вопрос, собственно, стоит в выборе оборудования и технологии передачи данных. Сможем ли мы это организовать через Wi-Fi? Или придется ставить радиорелейку? Буду очень признателен за советы. Спасибо.
http://forum.nag.ru/forum/index.php?showtopic=47371

http://forum.nag.ru/forum/index.php?showtopic=41781

изучайте

Share this post


Link to post
Share on other sites

все зависит только от прямой видимости. железяки советую борды 411ah и карты p52 не экономь, ставь 1.2 метра офсеты и сразу крепление стобы висели клюшкой книзу



Share this post


Link to post
Share on other sites

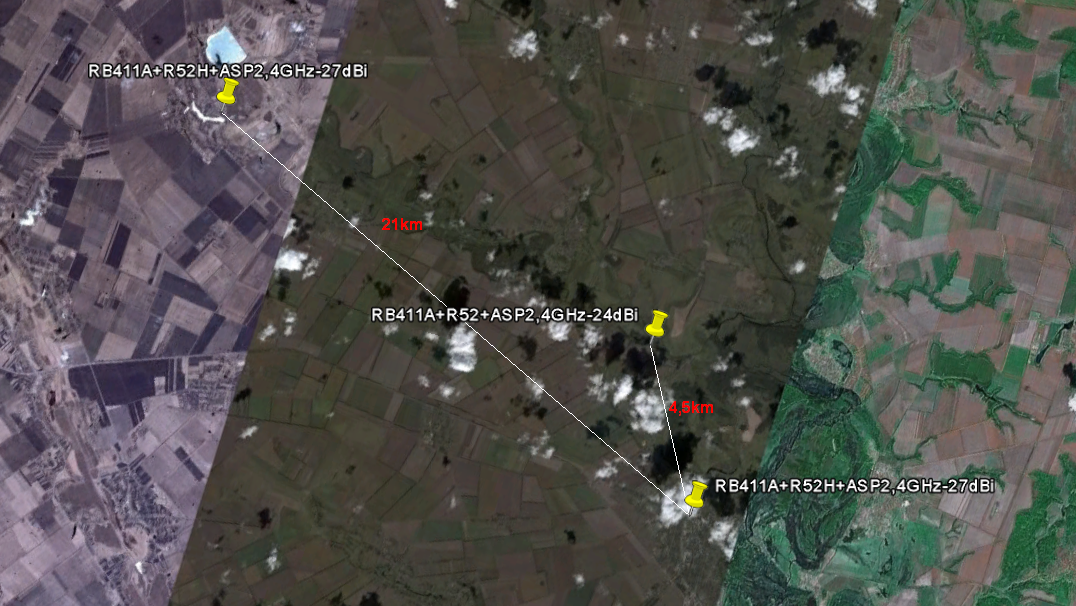

Всем привет. Собрал схемку, прокомментируйте пожалуйста или укажите на ошибки. Прямая видимость есть в обоих направлениях. Скорость линков особо не нужна, лучше стабильность. Мтики буду ставить первый раз поэтому хотелось бы не ошибиться в выборе оборудования. Спасибо!


Edited by tatuchipapa

Share this post


Link to post
Share on other sites

Может карточки лучше R52n? Мне кажеться получше будет у них и мощность больше и чувствительность лучше.

Все никак мне не привезут их на тест, я бы поглядел насколько они лучше=)



А на короткий линк желательно использовать отдельный радиоканал, т.к. связка из одного длинного и одного короткого будет не очень хорошо работать. Короткий можно на 5ггц сделать. Или на 2.4 но разместить антенны так, чтобы друг другу не мешали.

Edited by Saab95

Share this post


Link to post
Share on other sites

Всем привет. Собрал схемку, прокомментируйте пожалуйста или укажите на ошибки. Прямая видимость есть в обоих направлениях. Скорость линков особо не нужна, лучше стабильность. Мтики буду ставить первый раз поэтому хотелось бы не ошибиться в выборе оборудования. Спасибо!

Делайте два канала точка-точка. Карты R52H не обязательны.

Share this post


Link to post
Share on other sites

Антенны разместить далеко др. от друга нет возможности. Значит на базе ставлю RB133 с двумя R52 одну на дальний линк на 2.4 вторую на 5мгц? Ну и тарелки поменяю на коротком линке на 5мгц. На клиентах оставляю RB411A+R52.

Share this post


Link to post
Share on other sites

Антенны разместить далеко др. от друга нет возможности. Значит на базе ставлю RB433 с двумя R52 одну на дальний линк на 2.4 вторую на 5Ггц? Ну и тарелки поменяю на коротком линке на 5Ггц. На клиентах оставляю RB411A+R52.

Если это имелось в виду то нормально. :)

Share this post


Link to post
Share on other sites

тоже так думаю..........с 27db антеннами хватит р52 карт, на второй линк, вторую пару радио, в средней точке 433ah борд и разнос по частотам линков. все должно раьртать. на короткий линк достаточно антенн 18-21db

Share this post


Link to post
Share on other sites

R52N Не надо

Ставь R52H и включай турбо режим. Получишь и скорость и стабильность. На R52N турбы нет.

А ещё лучше asp-27 заменить на цельнометаллчиеские тазики с векторовским/бестеровским облсучателями.

Share this post


Link to post
Share on other sites
R52N Не надо

Ставь R52H и включай турбо режим. Получишь и скорость и стабильность. На R52N турбы нет.

А ещё лучше asp-27 заменить на цельнометаллчиеские тазики с векторовским/бестеровским облсучателями.

Вы в соседнем топике, что то про пионеров говорили. Если везде использовать хайповер карты и турбу, не известно кто эфир быстрее убъет. ;)

Share this post


Link to post
Share on other sites

Чуть не забыл! При покупке Мтиков, что ещё требовать с продавца, сертификаты, ПО, документация? Что входит в комплект PB433 например. Спасибо!

Edited by tatuchipapa

Share this post


Link to post
Share on other sites

Ничего=) только товарный чек не забульте взять.

Документация в интернете, сертификат тоже.

Share this post


Link to post
Share on other sites

Что входит в комплект PB433 например. Спасибо!

Плата в антистатическом пакетике,и наклейка с маками :)

Share this post


Link to post
Share on other sites

и + маааленькая бумажка, где написана стандартная конфигурация

Share this post


Link to post
Share on other sites
R52N Не надо

Ставь R52H и включай турбо режим. Получишь и скорость и стабильность. На R52N турбы нет.

А ещё лучше asp-27 заменить на цельнометаллчиеские тазики с векторовским/бестеровским облсучателями.

Вы в соседнем топике, что то про пионеров говорили. Если везде использовать хайповер карты и турбу, не известно кто эфир быстрее убъет. ;)

На сколько я понял по снимку с гуглмапа линк проходит через поля-леса. Мешать там некому.

Share this post


Link to post
Share on other sites
R52N Не надо

Ставь R52H и включай турбо режим. Получишь и скорость и стабильность. На R52N турбы нет.

А ещё лучше asp-27 заменить на цельнометаллчиеские тазики с векторовским/бестеровским облсучателями.

Вы в соседнем топике, что то про пионеров говорили. Если везде использовать хайповер карты и турбу, не известно кто эфир быстрее убъет. ;)

На сколько я понял по снимку с гуглмапа линк проходит через поля-леса. Мешать там некому.

Вот только при высоте подвеса антенн 20 метров - среднее лесное дерево 25-30 метров :)

Share this post


Link to post
Share on other sites

В нашем регионе этот промежуток леса смешанные деревья, да и аппаратура ещё в дороге, поэтому зря не спорьте. После установки отпишусь.)

Share this post


Link to post
Share on other sites

Линк на 5 км завёлся, на R52H, пока в тестовом режиме. Антенки на 5,3 синфазные поставил. Сейчас сильнейший туман, работает нормально. Тх пришлось накрутить на 25дб, на 17дб не конектится, скорость зажал на 24Mbрs. Прокачка около 8Mbps в обе стороны. С турбо работает хуже, с нстримом вообще нет конекта. В принципе доволен. Всем огромное спасибо за подсказки!)

Share this post


Link to post
Share on other sites

чтото работает неправильно.. у меня в туман 15км проседает на 3 db сигнал всего лиш. скажи марку фидеров длину ,видно ли вторую точку. на 5км непроблема увидеть. ночью галогеновым фонарем поморгать просто. у меня допустим и 15км так видно. тока в бинокль=)

у тебя должны быть уровни порядка -60 при 17dbm.
