Вопрос по рефлектограмме

Всем привет!

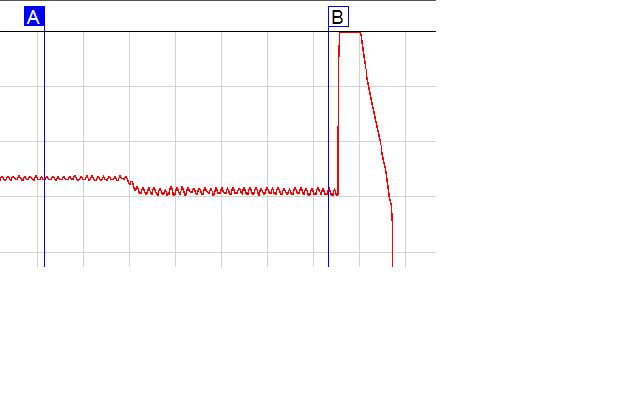

Почему-то в некоторых случаях при анализе рефлектограммы обнаруживается "гребенка", когда как обычно это "чистая" прямая линия. Прикрепляю небольшой пример. Кто-то может объяснить с чем это связано? При сварке волокна сварочник показывает затухание 0 дБ, патч-корда при измерении протираем, но есть подозрение, что это все-таки какая-то помеха. Вообщем, нужен ваш совет.



Share this post


Link to post
Share on other sites

Уменьшите масштаб, гребенки не будет. Сварочник после сварки не измеряет а лиш оценивает по геометрии приблизительные потери.

Вобщем не помеха у вас, а неоднородность в виде сварки или изгиба.

И хорошобы на осях масштабы проставить.



п.с. чтото недогнал что советовать ?





Share this post


Link to post
Share on other sites

Дело не в масштабе. Сейчас выяснили, что такую "гребенку" дает компенсационная катушка. Если мерять без нее, то на графике линия без "гребенки". Так что наверное вопрос снят, будем смотреть что с катушкой не так. Спасибо за ответ.

Share this post


Link to post
Share on other sites

У нас такой случай был однажды на многомодовом модуле. Отправили в ремонт.

А какой рефлектометр? Может, просто модуль вынуть-вставить? Иногда такие глюки возникают, если лазерный модуль вставлен неплотно или какой-нибудь контакт повреждён или погнут.

Share this post


Link to post
Share on other sites

У нас Fod7202. Модуль перетыкали - не помогло, а вот без катушки все хорошо показывает.

Share this post


Link to post
Share on other sites

У нас Fod7202. Модуль перетыкали - не помогло, а вот без катушки все хорошо показывает.

Такой эффект может давать некачественный коннектор или сварка. А может модовые поля сильно раличаются или типы волокон. Попробуйте поменять катушку :)
