Настройка маршрутизации сети

Не буду вдаваться в подробности, как я пытался достигнуть цели т.к. нифига не получается, но цель такова:

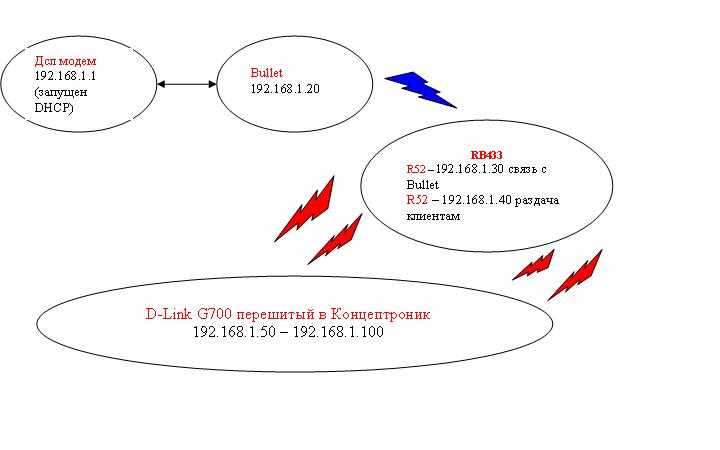

Есть ДСЛ модем c запущенным DHCP (ip 192.168.1.1 ) + Bullet (ip 192.168.1.20) все это соединяется с БС на основе RB433 c ОС Микротик версия 3.26 + 2шт. R52 (ip 192.168.1.30 для связи с Bullet, ip 192.168.1.40 на раздачу клиентам) и собственно клиенты на D-Link G700AP перешитые в Концептроник v1.26. (ip 192.168.1.50 – 192.168.1.100) Связь есть между всеми беспроводными элементами – НЕТ ТОЛКОВОЙ МАРШРУТИЗАЦИИ!

Я уже обращался с похожим вопросом, но не все понятно и не все получилось, как хотелось. Цитирую: «засунь все это в бридж, включи NAT и будет тебе счастье» - пробовал, засовывал но не все так легко в ОС Микротик взять и засунуть и NAT говорит, что я не правильно указываю входящий и исходящий интерфейсы.

Большая просьба оказать мне помощь в этом вопросе. А именно, где какой режим поставить, какой основной шлюз прописать и т.д. И я думаю у меня классическая схема организации сети и поэтому многим будет это интересно.



Share this post


Link to post
Share on other sites

На микротике: 1) создай один бридж, потом удали один (любой) из айпи адресов; 2) который останется айпи пропиши на бридж и засунь в этот бридж два влана и езернет порт. Так как у тебя всё в одной сети, то НАТ подымать не нужно. НАТ должен быть поднят на АДСЛ модеме с запущенным DHCP (DHCP должен быть настроен правильно). Везде где вручную прописываешь айпи из сетки 192.168.1.x/24, то есть на булете и микротике ставь шлюзом по умолчанию айпи 192.168.1.1 (АДСЛ модем).



Здесь как таковой маршрутизации вообще нет, всё работает в прозрачном бридже через микрот и булет.

Edited by X0t@bych

Share this post


Link to post
Share on other sites

Я бы советовал

На микротике включить NAT, LAN клиентам выдать статические IP и указать шлюз 192.168.1.40. ADSL модем настроить в режиме bridge и поднимать pppoe с интерфейса смотрящего на модем

Share this post


Link to post
Share on other sites

1)В варианте от X0t@bych клиентам присваивает айпи адреса модем?

2)Клиентские ТД ставить в режим АП-бридж или клиент-инфраструктура?



В идеале мне надо, чтобы вся нагрузка ложилась на микротик т.к. управлять беспроводными клиентами буду с микротика. На стороне ДСЛ модема уже есть небольшая сеть с DHCP для проводных клиентов поэтому не хочется что-то менять на стороне модема.

Edited by rliskov

Share this post


Link to post
Share on other sites
Не буду вдаваться в подробности, как я пытался достигнуть цели т.к. нифига не получается, но цель такова:

Есть ДСЛ модем c запущенным DHCP (ip 192.168.1.1 ) + Bullet (ip 192.168.1.20) все это соединяется с БС на основе RB433 c ОС Микротик версия 3.26 + 2шт. R52 (ip 192.168.1.30 для связи с Bullet, ip 192.168.1.40 на раздачу клиентам) и собственно клиенты на D-Link G700AP перешитые в Концептроник v1.26. (ip 192.168.1.50 – 192.168.1.100) Связь есть между всеми беспроводными элементами – НЕТ ТОЛКОВОЙ МАРШРУТИЗАЦИИ!

Я уже обращался с похожим вопросом, но не все понятно и не все получилось, как хотелось. Цитирую: «засунь все это в бридж, включи NAT и будет тебе счастье» - пробовал, засовывал но не все так легко в ОС Микротик взять и засунуть и NAT говорит, что я не правильно указываю входящий и исходящий интерфейсы.

Большая просьба оказать мне помощь в этом вопросе. А именно, где какой режим поставить, какой основной шлюз прописать и т.д. И я думаю у меня классическая схема организации сети и поэтому многим будет это интересно.

1. На Wlan-е (раздачи) пропиши ip допустим 192.168.0.1/24

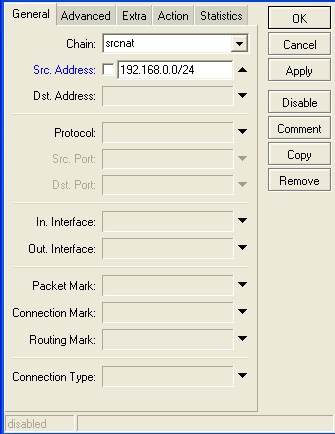

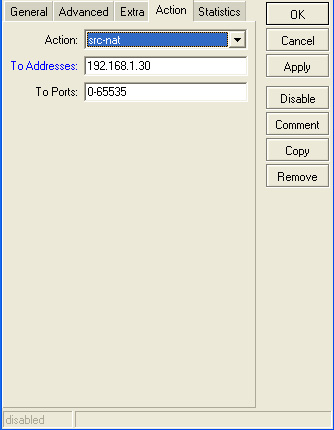

2. Ip-firewall - nat -> src. address 192.168.0.0/24 (рис1) -> action: src-nat, to addresses 192.168.1.30 (рис2).

И не забудь прописать на железке шлюз 192,168,1,1



Share this post


Link to post
Share on other sites

по всякому лучше всего всю нагрузку з модемчика снять - дшсп и нат оч грузят модем и от этого начинаються висяки и очень неприятные- пусть всё это делает микротик! тем более если есть проводная сеть которую модем адресочки раздаёт- ну пусть это тик делает-какая разница? ну и булет надеюсь ты уже вдс-ом цепанул к тику? а дальше в тике просто коректно настроить чтобы он шлюзы,днс и адреса раздавал на клиентов на все интерфейсы нужные...схема не очень сложна в реализации!

Share this post


Link to post
Share on other sites
по всякому лучше всего всю нагрузку з модемчика снять - дшсп и нат оч грузят модем и от этого начинаються висяки и очень неприятные- пусть всё это делает микротик! тем более если есть проводная сеть которую модем адресочки раздаёт- ну пусть это тик делает-какая разница? ну и булет надеюсь ты уже вдс-ом цепанул к тику? а дальше в тике просто коректно настроить чтобы он шлюзы,днс и адреса раздавал на клиентов на все интерфейсы нужные...схема не очень сложна в реализации!

По радио у меня все законектено. Но почему для булета выбрать режим station-wds а не station?

Share this post


Link to post
Share on other sites
по всякому лучше всего всю нагрузку з модемчика снять - дшсп и нат оч грузят модем и от этого начинаються висяки и очень неприятные- пусть всё это делает микротик! тем более если есть проводная сеть которую модем адресочки раздаёт- ну пусть это тик делает-какая разница? ну и булет надеюсь ты уже вдс-ом цепанул к тику? а дальше в тике просто коректно настроить чтобы он шлюзы,днс и адреса раздавал на клиентов на все интерфейсы нужные...схема не очень сложна в реализации!

По радио у меня все законектено. Но почему для булета выбрать режим station-wds а не station?

у вас инет у клиентов работает сейчас кто к тику подключён или это в планах?

Share this post


Link to post
Share on other sites

Сейчас инет не работает. Сегодня буду ставить сектор на БС и первого клиента.

Share this post


Link to post
Share on other sites

Сейчас инет не работает. Сегодня буду ставить сектор на БС и первого клиента.

ну вот значить сегодня и поймёш зачем нужен вдс)

Share this post


Link to post
Share on other sites
