Как затянуть этот район оптикой ума не приложу

Добрый

Уважаемые жители форума.

Вот смотрю на будущие стройки, тут есть район где одни 5 этажки 2-3 подъездные. Как никрутил не получается оптимально. Использовать оптику на 24 и больше волокн очень нехочеться так как нанимаем сварщика со стороны варит он минимум 10$ за сварку.

Может кто увидит какие варианты здесь возможны.

вот скрин с гугла

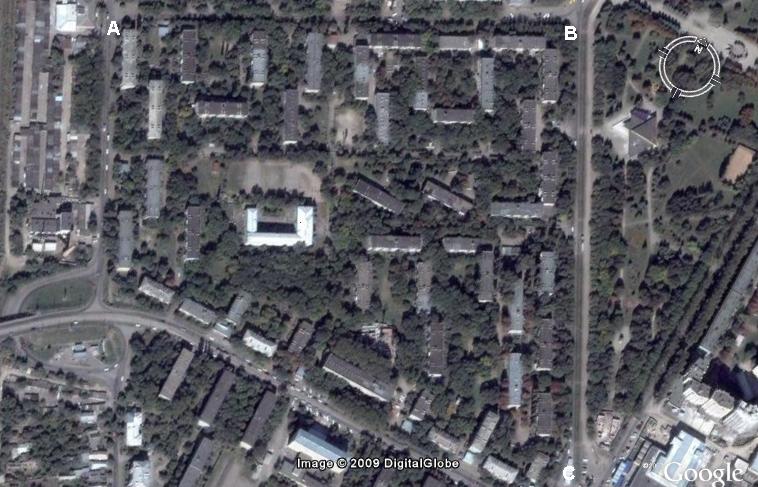

по Первому(2-dom.jpg): A-B=470м, В-С=470м

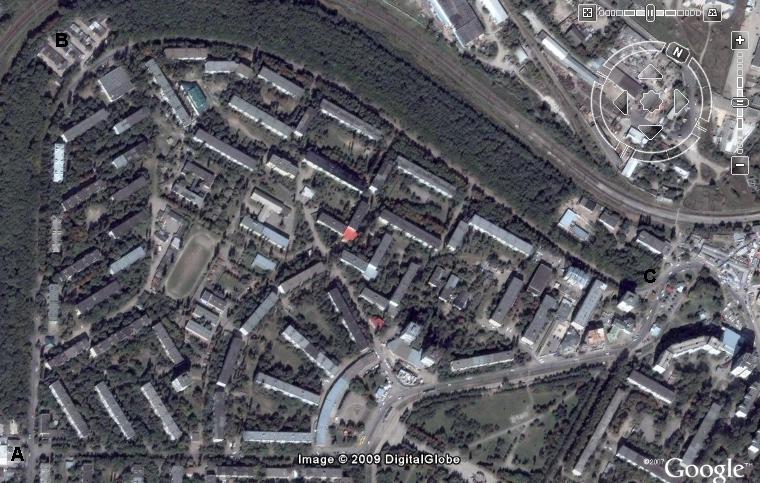

по Второму(1-dom.jpg):A-B=600м, B-C=900м



Edited by vadya

Share this post


Link to post
Share on other sites

Вы по люкам тянете, или по крышам-чердакам?

Узлы где планируются?



Edited by KT315

Share this post


Link to post
Share on other sites

есть вариант многомодульный-многоволоконный причом при разделке сварщик оставляет "транзитные" модуля нетронутыми

Share this post


Link to post
Share on other sites
Вы по люкам тянете, или по крышам-чердакам?

Узлы где планируются?

тянем по крышам чердакам, узлы не планировали, обычно планируем там где удобней всего покдлючить остальные дома



Забыл сказать что первый рисунок находится под вторым рисунком сразу же по карте.



есть вариант многомодульный-многоволоконный причом при разделке сварщик оставляет "транзитные" модуля нетронутыми
Дорогой он

Share this post


Link to post
Share on other sites
есть вариант многомодульный-многоволоконный причом при разделке сварщик оставляет "транзитные" модуля нетронутыми
Дорогой он

ну уш из 2х зол выбирают меньшую

Share this post


Link to post
Share on other sites

Тэкс. Откуда пойдет сигнал? или вам все равно?

Насколько понимаю, для вас не нужно по волокну в дом, допустимо волокно на группу домов, а дальше медь? В принципе бюджетное решение. Если не делать колбасу из свитчей, то будет довольно устойчиво работать.

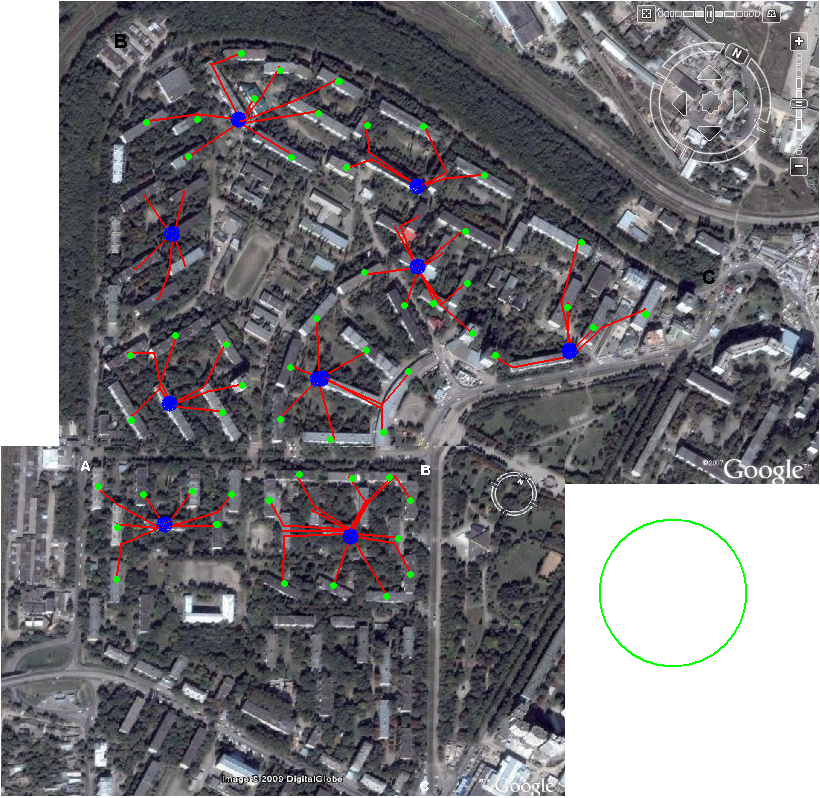

Ну так берется круг радиусом 100 метров, накладывается на карту, и примерно в его центре ставите оптузел. От него магистрали по домам медью. И количество узлов со сварками волшебно сокращается...

(это я накидал на глаз, вам там по месту должно быть виднее, где расположить оптоузлы).


Edited by KT315

Share this post


Link to post
Share on other sites

KT315, человек планирует оптоволоконную сеть, а Вы ему предлагаете медь по крышам? смешно )

Share this post


Link to post
Share on other sites

KT315, человек планирует оптоволоконную сеть, а Вы ему предлагаете медь по крышам? смешно )

Извиняюсь, я понял они собираются делать именно так.

Share this post


Link to post
Share on other sites

Попробуй схему: несколько опорных узлов и от них уже на близлежащие дома веером оптику. мне кажется так дешевле будет, ну или как уже предлагали не рвать транзитные волокна, причем можно сразу разделать кабель, уложить транзитные в крос, а те которые нужно разваривать предъявить сварщику.

Share this post


Link to post
Share on other sites

По предложенной выше схеме напрашивается топология многомодульный кабель магистраль кольца,а от него отводы маловолоконным одномодульником, но многомодульный кабель дорог да и сварок получится достаточного много.



Если денег не оч много пробросте магистральный "толстый" многомодульник с расчётом 1 волокно на 1 дом с транзитом модулей, и как по казано на верхнем рисунке, в опорной точке рвете нужный1 модуль и выводите на пигтейл и ставите чтото аля 3526, и от него звездой медь.

Лавэ появляется, покупате (например 4х волоконик или менее) ввариваете его в незадействованные волокна в узловой точке и переводите район на оптику.

Единственный минус будут очень часто "натыканы" опорные точки



вообщем "пляшите" от бюджета



п.с. если выложите нормальную схему застройки, чем смогу помогу

Share this post


Link to post
Share on other sites

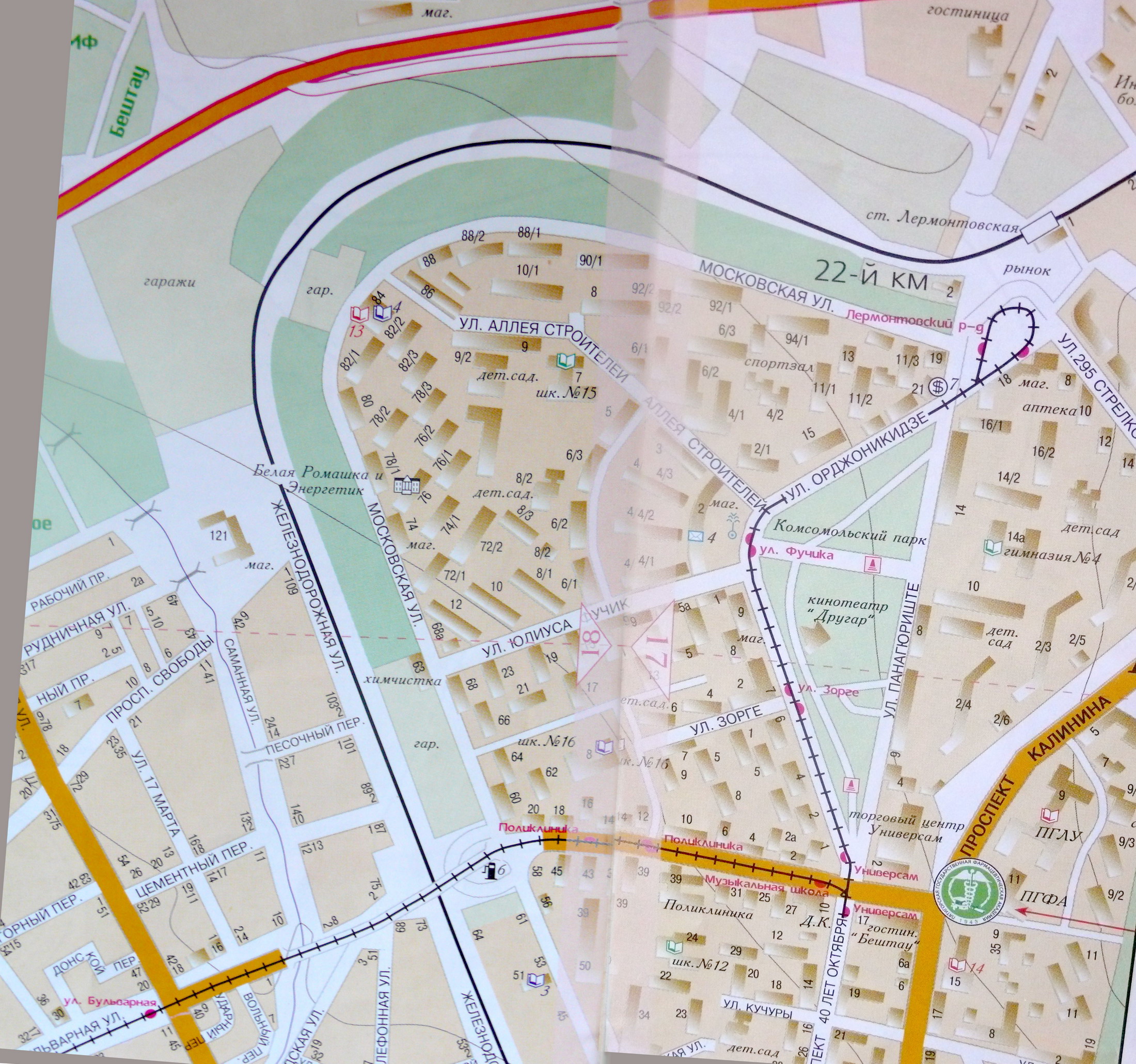

вот более менне удобная схема застройки, лучше не найти(((


Edited by vadya

Share this post


Link to post
Share on other sites

vadya, Могу к вам приехать :).. тут не далеко особо... есть знакомые парни- сварщики в твоем городе...

можеш ближе к вечеру в асю написать...
