Проблемы с Senao ECB-3220 нужна помощь в прошивке. Шил Шил и дошился...

История довольно проста шил шил шил и слетел бутлоадер.

Собрал JTAG Wiggler с буфером на АП5 подключил и не пашет. Пишет что-то вроде TDO maybe stuck? хз, спаял всё правильно

Вопрос 1. Какой пин нужно подвесить нагрузкой чтобы jtag включился на rtl8186?

Вопрос 2. Бутлоадер пофиг с чего брать?.. ТОесть в принцыпе он организовует TFTP и последущуюю загрузку ОС.

Можно ли его взять например от dlinka g700 ? Может у когото есть готовый на этот Senao ECB-3220 поделитесь пожалуйста.

Вопрос 3. Есть ли ещё какой-то софт для jtaga кроме стандартного линуксового openwince-jtag, имею ввиду под винDooMs?

Вопрос 4. Видел на плате Rx и TX на COM только там нехватает самого разъёма и конвертора. Можно ли подключится через МАХ232 к процу?



Спасибо за внимание.

Share this post


Link to post
Share on other sites

ага... уже три дня жду ответа.

Вы блин там что заснули или всех учасников

форума постигла смертная кара из-за разоблачения

инопланетных организмов колонизировавших Землю

в роли гуманоидов китайской национальности ж)

Share this post


Link to post
Share on other sites

>Собрал JTAG Wiggler с буфером на АП5 подключил и не пашет. Пишет что-то вроде TDO maybe stuck? хз, спаял всё правильно

Значит неправильно спаял или неправильно подпаял к девайсу.

Share this post


Link to post
Share on other sites

Кабель спаял новый - ошибка в схеме была...

Ну может кто-то ответит на остальные вопросы?

Например, как JTag включить на rtl8186?



Спасибо за внимание.



Share this post


Link to post
Share on other sites

Добрый день .

Помогите пожалуйста востановить Сенао 3220.

После неудачных попыток востановить родную прошивку в терминале точка написала

Escape booting by user.

Что дальше делать ??? Пробовал посылать родную прошивку по ТФТП. файл отравляется но точка не загружается .

В 3.7 версии два файла bin - 3220_1.37_OS_GUI.bin

3220_1.37_conf.bin

послал их по очереди но точка в вебе не увидел

---Escape booting by user

<RealTek>

**TFTP Client Upload, File Name: 3220_1.37_conf.bin

-

**TFTP Client Upload File Size = 000079C8 Bytes at 80300000



Success!

<RealTek>

Каквсе таки ее заставить загрузится с диска а потом переключить на загрузку с флеши??7

Какие команды набрать?

Как оживить точку?

Share this post


Link to post
Share on other sites

Сенао в руках не держал, но если бы оказался в такой непонятной ситуации, то при помощи консоли слил бы полный дамп флеши с рабочей точки и сделал бы её клона из нерабочей. После этого осталось бы только узнать, как сменить в ней мак-адрес на родной и всё!

Share this post


Link to post
Share on other sites
Сенао в руках не держал, но если бы оказался в такой непонятной ситуации, то при помощи консоли слил бы полный дамп флеши с рабочей точки и сделал бы её клона из нерабочей. После этого осталось бы только узнать, как сменить в ней мак-адрес на родной и всё!

Но если взять то что и Г700 и Сенао 3220 на Rtl8186 и в нее безболезненно можно залить концептроник, то это родные братья.

А как слить дамп через гипертерминал на Г700? Раскажите поподробней.

Edited by uraso

Share this post


Link to post
Share on other sites
Но если взять то что и Г700 и Сенао 3220 на Rtl6168 и в нее болезненно можно залить концептроник то это родные братья.

А как слить дамп через гипертерминал на Г700? Раскажите поподробней.

Не родные они братья. У Сенао радио на Атеросе, а у 700 - на RTL. В прошивке есть драйвера радиоканала под один чип... Сами подумайте, как оно сможет работать? Слить прошивку можно при помощи консоли, гипертерминала и проги tftp32 под виндой. Получается полный дамп флеши с загрузчиком, прошивкой и всеми настройками. Он заливается в точку по tftp, но немного другим образом. Нужно в гипертерминале ручками прописать адресацию во флеши под дамп. В итоге получается клон той точки, с которой дамп слили. Дамп зальётся в точку 100 процентов без проблем, если точка реагирует на Esc и в терминале появляется приглашение Реалтек>. Если реакции на Esc нет, нужно заливать через jtag рабочий загрузчик. Если есть реакция на Esc и есть в наличии дамп с объёмом, равным объёму флеши - успех восстановления 100 процентов.

Share this post


Link to post
Share on other sites

Так, началась путаница:



1) на 8186 некуда прикрутить аферос

2) senao EOC-3220 это именно 8186 в чистом виде

3) 3220 у сенайцев аж 4ре модели на разных наборах логики!!!

4) на чём собран Senao ECB-3220 советую посмотреть автору топика



Была ещё ревизия 8186P вот там на самом деле есть PCI и туда можно было прикрутить и аферос, но в природе всречал только RTL8650(1)+Atheros. Топикстартер... Фото сего девайса сюда залить слабо?

Share this post


Link to post
Share on other sites

Привет всем!

Ситуация такая ;у нас два девайса сенао 3220 . Один -наружный вариант , нет кнопки сброса но есть компорт... Он описан несколько постов повыше и видится гипертерминалом. С родной прошей его так запустить и не удалось... Но сбросить в дефолт через терминал получилось . И залили прошивку v6_1-en_2 по TFTP с которой она загрузилась и уже 2 дня работает.

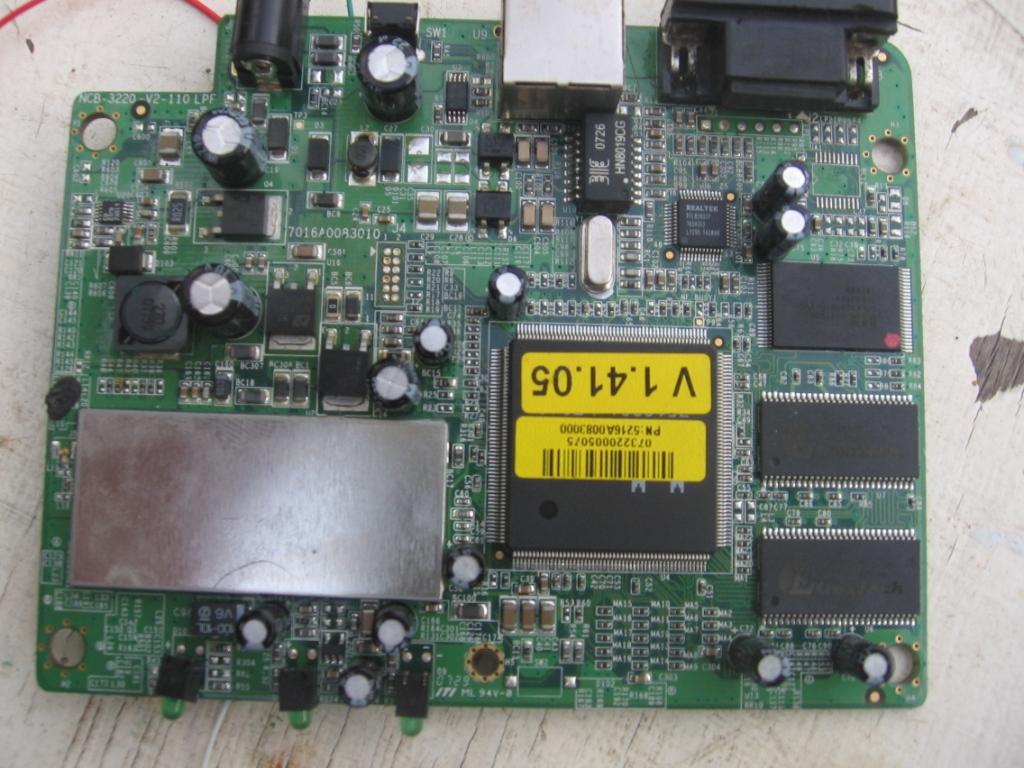

Другой девайс, внутренний, сейчас лежит у меня на столе.... Вот фото этой точки ... Ком порта в ней заводом не предусмотренно, впаяли сами .. Но потом досмотрелись что нет на плате микросхемы... Горит только один светодиод. Подключится гипертерминалом к ней так и не удалось - не определили на плате где точно подключатся ... Если есть кто поопытней то подскажите на фото где это сделать...


Edited by uraso

Share this post


Link to post
Share on other sites

Скорее всего у вас RTL8650(1)+Atheros. Аккуратно посмотрите название проца под наклейкой или чипа под экраном радиомодуля. Точек таких не много на руках, от того и мало информации. Но всё равно, подключить и сом порт и jtag, думаю реально. Смотрите даташит на свой проц.

Share this post


Link to post
Share on other sites
Скорее всего у вас RTL8650(1)+Atheros.

Наклейку снял - RTL8186 чистый



RTL8186



75162S1 L724C

дословно как на етикетке
Edited by uraso

Share this post


Link to post
Share on other sites

Так, jtag рядом с процом нераспаян но разведён это гуд. Разъём ком порта впаять мало, преобразователь уровней там отсутствует, т.е. нуно собирать переходник на максимке и определять где на месте отсутствующей мелкосхемы rx/tx, цешку в зубы.



Ради интереса можно снять экран чтобы убедиться что под ним стоит 8225 или LMC + LNA, в любом случае поддержка оного есть в любой 8186 прошивке.

Share this post


Link to post
Share on other sites
Привет всем!

Ситуация такая ;у нас два девайса сенао 3220 . Один -наружный вариант , нет кнопки сброса но есть компорт... Он описан несколько постов повыше и видится гипертерминалом. С родной прошей его так запустить и не удалось... Но сбросить в дефолт через терминал получилось . И залили прошивку v6_1-en_2 по TFTP с которой она загрузилась и уже 2 дня работает.

Другой девайс, внутренний, сейчас лежит у меня на столе.... Вот фото этой точки ... Ком порта в ней заводом не предусмотренно, впаяли сами .. Но потом досмотрелись что нет на плате микросхемы... Горит только один светодиод. Подключится гипертерминалом к ней так и не удалось - не определили на плате где точно подключатся ... Если есть кто поопытней то подскажите на фото где это сделать...

Извиняюсь, что пишу в чужой теме. Попался такой же девайс, что изображен выше (Senao ECB-3220, набор микросхем тот же 8186+8225), сказали, что вылетело питание. Проверил - напруги в норме, диод питания горит, на подключение RJ-45 включается диод наличия сети, через некоторое время загорается диод Wlan. При попытке подключится с компа по стандартному IP, диод наличия сети на посылы реагирует миганием, обратной передачи пакетов нет (outpost обратной активности не наблюдает). Ресет не помогает. Есть подозрение, что до прошивались (об этом спрашивать не кого). Вопрос, тело скорее живо, чем мертво? И стоит ли с ним возится? Может, что подскажете.

Edited by valodysz

Share this post


Link to post
Share on other sites

Если диод wlan загорается через время, то похоже, что прошивка в точке есть. А она по радио как ни будь видна ( ноут её ловит ) ?

Share this post


Link to post
Share on other sites
Если диод wlan загорается через время, то похоже, что прошивка в точке есть. А она по радио как ни будь видна ( ноут её ловит ) ?

Нет, ноут не видит. Да, и Wlan включается только при воткнутом RJ45.

Edited by valodysz

Share this post


Link to post
Share on other sites

Нужно подключать терминал и смотреть.

Share this post


Link to post
Share on other sites
Нужно подключать терминал и смотреть.

Спасибо, после рекомендации о живой прошивке, как то удалось за ресетить путем злобного топтания кнопки и замыкания проволокой. Точка загрузилась.

Edited by valodysz

Share this post


Link to post
Share on other sites

Теперь другая проблема, не могу разобратся с WiFi. Точка обнаруживается на расстоянии не более трех метров. Подскажите как проверить?

Edited by valodysz

Share this post


Link to post
Share on other sites
