Что за разъём

Как правильно называется разъём, который стоит на DWL-7100AP рядом с местом пайки высокочастотного кабеля на плату?

Сначала думал, что какая то модификация u.fl, но ничего похожего не нашёл.

Share this post


Link to post
Share on other sites

фотку сбрасывай

Share this post


Link to post
Share on other sites

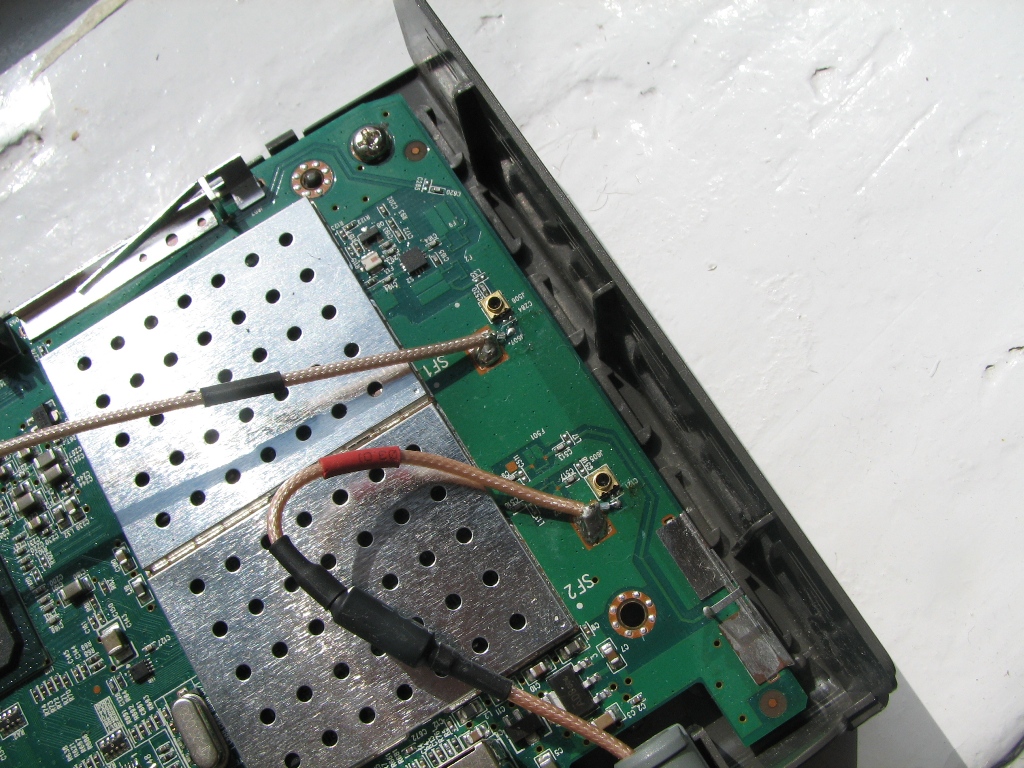

см. фото
MMCX

нефига, это сервисный разъем, к нему даже закрепиться невозможно ответную часть разъема только прижимать и держать.

Share this post


Link to post
Share on other sites

Спасибо.

А кто-нибудь видел u.fl, который обычно стоит на miniPCI карточках, для обжима под кабель?

На сколько я понимаю, на место этого сервисного разъёма ничего не поставишь, единственное оставшееся место куда можно что-то зацепить -кабель.

Ещё интересовал вопрос - что это за утолщение на самом высокочастотном кабеле?

Share this post


Link to post
Share on other sites

утолщение - ферритовая трубка, что-то типа фильтра.

Share this post


Link to post
Share on other sites

А что по поводу установки какого-нибудь более-менее адекватного разъёма?

Или только пайка?

Share this post


Link to post
Share on other sites

это проходной сервисный. установить лучше всего пигтейл N разьем с коротким тонким кабелем припаять. допустим береш ufl отрезаеш и паяеш.. больше альтернатив невижу. ну для особенных фанатов - спаять с карточки ufl гнездо и припаять.

Share this post


Link to post
Share on other sites

Идея с тем, чтобы всунуть 7100 в корпус со встроеной антенной и u.fl пигтейлом терпит крах...

Share this post


Link to post
Share on other sites

Cлабо представляю процесс без хорошей паяльной станции :)

По крайней мере миниатюрность u.fl этом плане меня пугает.

Share this post


Link to post
Share on other sites

паяю все N разьемы 100вт паяльником. фишка в том что 1го касания хватает чтобы припаять, не оплавив оболочку провода. такую мелочевку паяю древним тонким 25вт паяльником. все стандартно. станции ненадо. и кстати, у этих тоненьких проводков диэлектрик не плавится...

Share this post


Link to post
Share on other sites

у u.fl центральный контакт со всех сторон вроде как закрыт http://en.wikipedia.org/wiki/File:U.FL_connector.jpg. Прогревать что-ли весь разъём и ставить, чтобы схватился на горячее?



Посмотрел даташит - центральный контакт находится не под разъёмом, а выведен в сторону.

Вопросы отпали :)

http://www.hirose.co.jp/cataloge_hp/e32119372.pdf



Не подскажете где купить таких male разъёмов штук 40? :)



Share this post


Link to post
Share on other sites

нафига разьемы то. прямо паяеш кабель к площадкев точке. встроенную антенну влюбом случае надо отпаивать. вместо этого провода подпаиваеш ufl-N пигтейл с откушенным ufl или ишеш N пигтейл с проводочком.

Share this post


Link to post
Share on other sites

Идея в том, чтобы всунуть 7100 в корпус со встроенной антенной на 14dbi. Из самого корпуса торчит u.fl пигтейл. Отрезать u.fl и паять прямо на плату не хочу, т.к. в случае чего не достану плату из корпуса.



Посему лучшим выходом будет установить u.fl разъём, который ставят на miniPCI.



Не могу найти где в розницу купить. Кто-нибудь видел где они продаются?
