Курс молодого сетевода или воспитание "с нуля"

Добрый день!

Данная тема названа так, ибо я не представляю из себя как админ ничего, однако нахожусь на оной должности. Кроме того, даже оборудование ещё не куплено, что тоже рождает вопрос. Не выбрана также технология, по которой сеть будет строится.



Я достаточно быстро учусь, но помощь необходима. Вот вся информация, которая есть:

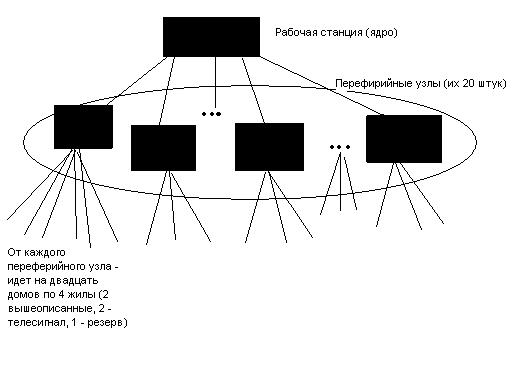

На фирме кабельного телевидения было решено провести Internet. Перешли на опто-волокно, проложив его растянутой в линию "зведой" :рабочая станция, 20 переферийных узлов, от каждого из них - кабель до 20 домов. Получается, до каждого дома доходит 4 жилы, одна из который занята теле-сигналом. Предполагается, что 2 жилы будут заняты сетью(одна жила - вход, вторая - выход), а одна останется в резерве. Кроме того, необходимо отметить, что кроме услуги Internet каждый клиент должен быть участником локальной сети, где будет игровой сервер, сервер с фильмами.

Трафик на базу поставляется равным 10 Гбит/с. Бэкбон - перифирия - 10 Гбит/с, перифирия - 1 Гбит/с до каждого пользователя доходит 8-10 Мбит/с (кстати говоря, по дому расходится всёбудет по витой паре). Такая скорость нужна для цифрового телевидения + инет.

Вот всё, что ДАНО.



Осталось заметить, что я прошу не слишком изощряться в сленговых выражениях - в них не силен. Прошу быть терпимыми - да, я юзер и проч, но я в процессе совершенствования. Любые ссылки только приветствуются - всё почитаю.



Заранее благодарю всех, кто поможет. Думаю, это будет не самая нетронутая тема на форуме, так как, думаю, нас таких много.

Вопросы ниже.







Первый вопрос заключается в том, какую технологию, удовлетворяющую вышеописанным параметрам выбрать.

Второй: какое оборудование для этого необходимо. Оговорюсь - денег не много - на все уровни Cisco не поставим. Рассматривается варианты двух производителей D-Link и HP ProCurve. А также решается, что именно нужно на каждом из уровней.



Share this post


Link to post
Share on other sites

ого...

вы в России находитесь? вопрос бумаг/проектов/оформления вас не волнует?

как я понял щас оптика не в каждый дом заходит а на 1 из 20?

Share this post


Link to post
Share on other sites

сори, прочитал невнимательно.



уровень ядра:

20 домов = 20 х 100 = 2000 квартир на переферийный узел.

это около 1000 клиентов.

на 1000 клиентов хватает 1гбит магистрали, значит 10г - деньги на ветер. при необходимости легко поднимается транк 2х1гбит но в ближайшие 2 года это не понадобится.



езернет гонять по одному волокну (wdm) пусть остается 2 волокна в резерве. цена почти не отличается



уровень доступа:

на доступ длинк 3028 / 3052

опять же одно волокно wdm гигабит.



иптв - пока не актуально. маркетинговая фишка при жесткой конкуренции. у вас как с конкурентами то?

Share this post


Link to post
Share on other sites

3028 не рекомендуется использовать хотя бы год еще. пока они прошивку на него нормальную не сделают. порты юзерские вырубаются. лучше на проверенных временем 3528.

Edited by MaStEr-Xmoder

Share this post


Link to post
Share on other sites

20 узлов*20 домов*100 квартир = 40000 машин

Share this post


Link to post
Share on other sites

2 MaStEr-Xmoder

3028 стоит много. жалоб нет.



>20 узлов*20 домов*100 квартир = 40000 машин

100% проникновения? так не бывает :) рассчитывай на 30-50%

Share this post


Link to post
Share on other sites
3028 не рекомендуется использовать хотя бы год еще. пока они прошивку на него нормальную не сделают. порты юзерские вырубаются. лучше на проверенных временем 3528.

А с этого момента поподробнее пожалуйста.

Вроде 3028 уже долго выпускается, много кто на них работает (судя по всяческим разговорам на форуме). В то же время 3528 более новый аппарат. Что я знаю не так? :)



Сам сейчас тестирую 3028 - полет нормальный. Только пара вопросов по мультикастовым вланам возникла. Ждем, когда праздники закончатся, дабы проконсультироваться с их технарями





иптв - пока не актуально. маркетинговая фишка при жесткой конкуренции.

Пока - да. В обозримом будущем вполне себе могут протолкнуть эту технологию. Тем более, что только для кабельщиков и телеэфирщиков она особо не нужна, а для всех остальных альтернатива отсутствует. При этом мазать колбасу маслом хочется всем :)

Соответсвенно, потом рассказывать спонсору о том, что нужно ввалить еще тонну килобаксов на замену полутупого оборудования доступа на полуумное будет несколько неудобно.



3028 стоит много. жалоб нет.

Стоит три штуки на столе, но жалобы уже есть :-D

Пробовали запущать мультикаст в более чем одном мультикастовом влане?

У меня получается, что когда я добавляю порт 1-24 в мемберы двух или трех мультикастовых влана, на нем (порту) вообще прекращается трансляция мультикаста. Если он сидит в мемберах только одного влана - всё прекрасно. Стоит отметить, что сам порт находится в отдельном антаггет влане (MVR, оно же ISM в терминологии DLink)

Share this post


Link to post
Share on other sites
Стоит три штуки на столе, но жалобы уже есть :-D

Пробовали запущать мультикаст в более чем одном мультикастовом влане?

У меня получается, что когда я добавляю порт 1-24 в мемберы двух или трех мультикастовых влана, на нем (порту) вообще прекращается трансляция мультикаста. Если он сидит в мемберах только одного влана - всё прекрасно. Стоит отметить, что сам порт находится в отдельном антаггет влане (MVR, оно же ISM в терминологии DLink)

у нас по одному влану идет вещание. на живой сети более 50тыс абонентов. но технические вопросы по 3028 - тут оффтоп.



Сейчас фото дам
фото не отображается.

Share this post


Link to post
Share on other sites

По поводу IPTV - партия сказала, народ ответил:"Есть!"

Я птица подневольная.

Сейчас посмотрю 3028 и 2528



А так?



"технические вопросы по 3028 - тут оффтоп."

ДА, господа. Я понимаю, что я в позиции вопрошающего, но всё же поменьше офтопить попрошу.


Share this post


Link to post
Share on other sites

D-link предложил следующее:

Ядро:

DES 7206

Узел:

DGS 3627

Дом:

DES 3028

Учитывая Ваши предложения, сейчас посмотрю на 3528 вместо 3028

Share this post


Link to post
Share on other sites
у нас по одному влану идет вещание. на живой сети более 50тыс абонентов. но технические вопросы по 3028 - тут оффтоп.

Ну тогда альтернативный вопрос - каким образом идет нарезка пакетов? Я вообще догадывался, что 3 мультикастовых влана - это мало, но в одном из них можно было бы устроить iptv, в другом - виртуальный кинозал, в третьем - еще чего-нибудь :)

В моем представлении, функционал нарезки должен быть частично вынесен на доступ. Пока вижу фильтрацию IGMP-запросов и адреса мультикаста на порту абонента.

Share this post


Link to post
Share on other sites
D-link предложил следующее:

Ядро:

DES 7206

Узел:

DGS 3627

Дом:

DES 3028

Учитывая Ваши предложения, сейчас посмотрю на 3528 вместо 3028



не надо в ядро Д-Линк, сэкономите коробок спичек, потом сами же не рады будете, вообще вы хоть представляете себе, как услуги будете предоставлять и какой конкретно функционал понадобится от каждого уровня сети?

Share this post


Link to post
Share on other sites



не надо в ядро Д-Линк, сэкономите коробок спичек, потом сами же не рады будете, вообще вы хоть представляете себе, как услуги будете предоставлять и какой конкретно функционал понадобится от каждого уровня сети?

Что ставить в ядро? Cisco?

Почему Д-Линк не надо? Он на что-то не способен в отличии от... от чего?



Услуги: Интернет, IPTV, доступ к серверу фильмов, к серверу игр.

Если это возможно, то и локальная сеть между всеми абонентами. Это возможно?



Нет, я не представляю какой функционал понадобится от каждого уровня сети, я не представляю, что из себя представляет игровой, DNS/биллинг - сервера. Но всё это делать мне и именно поэтому я здесь. Вы ведь всё это знаете. Мне нужна Ваша помощь.

Share this post


Link to post
Share on other sites

Разница между 3028 и 3528:

в 3528 есть поддержка работы в стеке (что это значит?)

всё остальное, насколько я понимаю, идентичное.

Или всё дело в прошивках?



White_Alex, а Вы не могли бы побольше о функционалах уровней сети рассказать. М.б., ссылкой?..



Share this post


Link to post
Share on other sites
D-link предложил следующее:

Ядро:

DES 7206

Узел:

DGS 3627

Дом:

DES 3028

какого фунционала тебе не хватает в 3028? как я понимаю раньше ошиблись и вместо 3528 надо читать 3526.



ядро и узел - только циски. с длинком замучаешься.

например 3750 должно хватить



обрати внимание что 10g тебе нигде не понадобится в ближайшие 2года.

Edited by woddy

Share this post


Link to post
Share on other sites

Cisco 3750: порты 24 x Ethernet 10/100 Мбит/сек

А мне ведь надо из ядра 10 Гбит/с

Share this post


Link to post
Share on other sites

А мне ведь надо из ядра 10 Гбит/с

если есть лишние деньги - то делай 10gbit но я 2 раза писал что оно тебе не потребуется.

Share this post


Link to post
Share on other sites

Пожалуйста, объясни почему ещё раз и подробно, без сленга и проч.

Share this post


Link to post
Share on other sites

Потянет ли гиговая сеть IPTV?

Edited by next83

Share this post


Link to post
Share on other sites

woddy хочет сказать, что стоимость 10G ну очень не маленькая.

Теоретически, через 1G можно прогнать до ~60+ каналов HDTV или ~250+ обычных каналов. Стоимость приемо-конвертирующего головного оборудования для такого количества каналов может быть сравнима со стоимостью сети :)



Вобщем, в данном случае имеет смысл посчитать бюджет и только после этого смотреть в сторону 10G. Попрет - впоследствии активное оборудование на магистрали поменяете. Это проще, чем перелопачивать уровень доступа.





PS. Я так думаю, у меня на начальном этапе вообще весь трафик будет бегать по гигабитному линку в ядро на сервер и по мере необходимости будет ставиться умное железо третьего уровня на агрегацию. Ибо бюджет однако, а экономить на доступе и заранее планировать глобальную замену оборудования и перестройку сети через год-два особого желания нет.

Edited by bay

Share this post


Link to post
Share on other sites

Позволь разобраться, то есть все задуманные моим шефом услуги, в том чиле и IPTV обычными каналами, возможны и при схеме:

ядро - перефирия: 1 Гб/с

перефирия - дом: затрудняюсь - какая здесь скорость?

Да, а что даст коммутаторы 3-его уровня на переферии(уровне агрегации)?

Edited by next83

Share this post


Link to post
Share on other sites

> Позволь разобраться, то есть все задуманные моим шефом услуги, в том чиле и IPTV обычными каналами,

> возможны и при схеме ядро - перефирия =1 Гб/с

да, возможны при не более 1000 пользователей на перефирийном узле.



сколько каналов надо? 60 достаточно? 60х5 = 300мбит. 700мбит под интернет остается.

700мбит на 1000 пользователей хватает вполне.

как кончится - можно 2х1гб в транк объединить.



> перефирия - дом: затрудняюсь - какая здесь скорость?

т.к. ТВ будет идти мультикастом - то на дом тоже 1гбит надо канал.



для твоей сети можно придумать много различных логических схем. от выбора логической схемы будет зависеть и выбор оборудования.

Share this post


Link to post
Share on other sites

Всё зацикливается на заказе.

Сказано - "10 Гбит/с от ядра". Отсюда и пляшу.

Подскажите, пожалуйста, логическую схему при ДАННЫХ параметрах

Edited by next83

Share this post


Link to post
Share on other sites

Ну так ставьте в голову 7600, в него суп 720-10Ге и полетели...

туда же и местные узлы затянете :)



А если серьезно, то я бы растрелял вас, начальника и его советчиков. Скопом.

Share this post


Link to post
Share on other sites

next83, добрый совет. берите себя, начальника, еще кто будет всем этим заниматься, и в коммандировку на 2 недели например в корбина/москва.



сэкономите много денег и времени.

Share this post


Link to post
Share on other sites
