mousus Posted March 22, 2009 Posted March 22, 2009 (edited) собственно появилась необходимость оформить топологию сети и узла связи в красивом и удобоваримом виде, с стандартными условно-графическими обозначениями компонентиов примерно в том виде в котором их можно видеть например на таких рисунках : интересно кто в чём это делает и рисует, и какими библиотеками к стандартным САПРам пользуется Edited March 22, 2009 by mousus Вставить ник Quote
SokolovS Posted March 22, 2009 Posted March 22, 2009 (edited) Использую Kivio из KOffice ну или Dia. Dia имеет набор этих стандартных объектов правда все черно белое. Kivio при скудности встроенной библиотеки объектов, может использовать библиотеку Dia. MS Visio не пользуем ибо платный. Edited March 22, 2009 by SokolovS Вставить ник Quote
chainick Posted March 23, 2009 Posted March 23, 2009 визио+цисковские визио стенсилы - это чтобы красивые железки. Вставить ник Quote
Guest troyan Posted March 23, 2009 Posted March 23, 2009 У kivio тоже есть цисковские стенсилы (от Dia), правда не такие красивые... Хотя может плохо искал? Проблема в том, что файлы kivio проблемно смотреть под вендой, может кто знает смотрелку/конвертер? Можно, конечно, в .jpg сохранять, но не всегда удобно... Вставить ник Quote
Yokodzun Posted March 23, 2009 Posted March 23, 2009 OmniGraffle - иконки и пиктограмки есть для цско, экстрим, джунипер и общего назначения Вставить ник Quote
Drg Posted March 23, 2009 Posted March 23, 2009 (edited) Visio добываем/покупаем самостоятельно (или пиши в ПМ, скажу где искать). Визио стенсы качаем тут. Edited March 23, 2009 by Drg Вставить ник Quote
chainick Posted March 23, 2009 Posted March 23, 2009 Да где ее искать)) В торрентах, так ненавидимых нами))) Вставить ник Quote
SokolovS Posted March 24, 2009 Posted March 24, 2009 У kivio тоже есть цисковские стенсилы (от Dia), правда не такие красивые... Хотя может плохо искал?Проблема в том, что файлы kivio проблемно смотреть под вендой, может кто знает смотрелку/конвертер? Можно, конечно, в .jpg сохранять, но не всегда удобно... К сожалению да, пока только PNG, JPG для просмотра в винде, но мне хватает. Обещают вроде PDF еще. Вставить ник Quote
2bit Posted March 24, 2009 Posted March 24, 2009 Может кто скинуть дополнения для MS Visio? Вставить ник Quote
Guest troyan Posted March 24, 2009 Posted March 24, 2009 Может кто скинуть дополнения для MS Visio? http://tools.cisco.com/search/JSP/search-r...cessLevel=Guest Вставить ник Quote

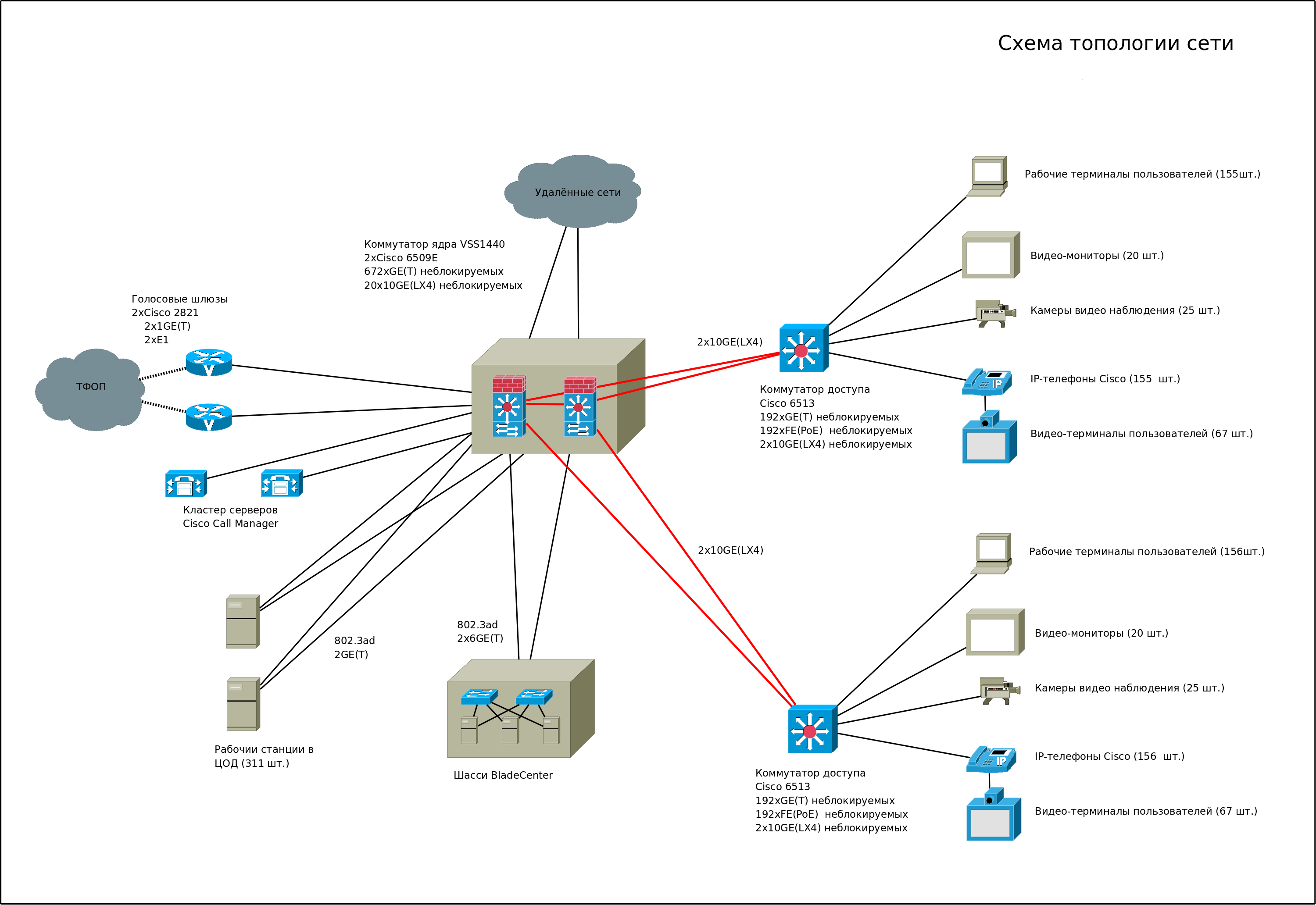

Stak Posted March 24, 2009 Posted March 24, 2009 Я такое в Dia рисую, вполне прилично получается. Вставить ник Quote
mschedrin Posted March 24, 2009 Posted March 24, 2009 Я такое в Dia рисую, вполне прилично получается. оффтопик: коммутатор доступа cisco 6513 - охренеть! :) Вставить ник Quote
Stak Posted March 24, 2009 Posted March 24, 2009 Госконтора, требования специфические) Вставить ник Quote
chainick Posted March 24, 2009 Posted March 24, 2009 У меня тоже на доступе 6-тонники стоят. Это экономически выгоднее. В цехах самогонного заводика, переделанных под опенспейс. :) Но ставить шасси на <=500 хомячков, это, конечно, вам в госконтору нужно. =))) Вставить ник Quote
SokolovS Posted March 24, 2009 Posted March 24, 2009 (edited) Я такое в Dia рисую, вполне прилично получается. Да, хорошо получается. Visio нафиг. Dia и под винду имеется. Edited March 24, 2009 by SokolovS Вставить ник Quote
mousus Posted March 24, 2009 Author Posted March 24, 2009 скачал Dia под винду ---- доволен по полной программе, для полного хомячьего счастья нехватает гостовских рамок на А4 и А3, но это уже совсем другая история.... да и весит в разы меньше Visio Вставить ник Quote
