WiFi Tx и Rx Errors на 2100AP

Доброго времени суток. Имеется небольшая WiFi сеть в роли базовой точки используется 2100AP прошитая BB в режиме p2p 802.11b -4 канал, в роли клиентов такие же точки в режиме AP Client и p2p. на базе стоит круговая антенна 12dbi у клиентов используется антенны такие и такие в зависимости от расстояния. Расстояния не большие 100-700м и один удалённый клиент 2,5км. Моя проблема заключается в том что при среднем уровне у клиентов от -65 до -85 очень большое количество Rx Errors со стороны клиентов, а со стороны базы Tx Errors. у некоторых количество ошибок почти равно количеству Data. А что интересно у удалённого клиента всё отлично и ошибок почти нет. Вот ниже приведу пример одного клиента и его же со стороны базы. Очень хочется выяснить почему такое колличество ошибок! но вот чтото не как не получается.

Что пробывал делать: уменьшать уровень на клиенской точке (думал может отраженка), менять канал, даже была версия что имеются пульсации на БП точки (было проверено осцилографом. не обнаружено). Дальше теряюсь в догадках... может быть ЛЭП которая в 10 метрах от базы (клиенты у которых ошибки находятся именно за ней в отличии от удалённого клиента) незнаю .......



база get nf = -95

клиент get nf = -98

data rate = best



Очень прошу помочь.

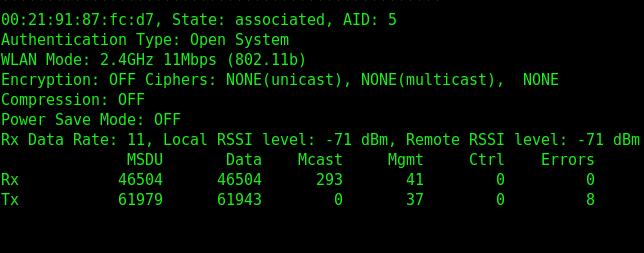

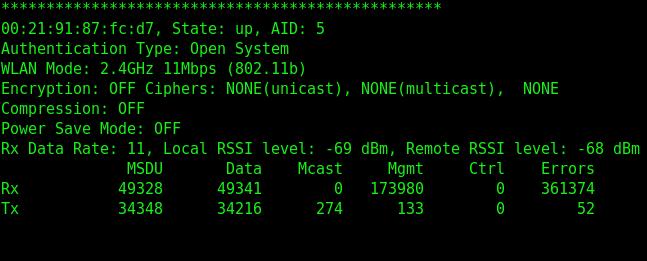

слева клиент справа он же но со стороны базы



Edited by afdefault

Share this post


Link to post
Share on other sites

А что на базовой точке действительно p-t-p, а не p-t-mp?

Share this post


Link to post
Share on other sites

да именно так

get apmode

AP Mode: AP WDS with P2P

Currnet Operating AP Mode: AP WDS with P2P

и именно тот самый удалённый клиент единственный чья точка тоже в p2p !

Edited by afdefault

Share this post


Link to post
Share on other sites

А ***а? Поставте базу в р-т-мр, а клиентов в р-т-р и уберите АР-client.

Share this post


Link to post
Share on other sites

А разве после этого число максимально подключенных клиентов не станет равно 8 ?

WDS_acl table reached 8 entry limit

Error saving ACL entry.

Edited by afdefault

Share this post


Link to post
Share on other sites

А разве после этого число максимально подключенных клиентов не станет равно 8 ?

Станет, но прошивку от ББ имет смысл использовать только в этих режимах (р2р, р2мр).

Share this post


Link to post
Share on other sites

печально :( и неужели больше нет вариантов ?

Только ставить дополнительные базы и на каждую вешать 8 клиентов. с одной стороны это увеличит радиус, и устойчивость к загибанию. в общем то это вариант !



Edited by afdefault

Share this post


Link to post
Share on other sites

печально :( и неужели больше нет вариантов ?

Без смены оборудования, нет.

Share this post


Link to post
Share on other sites

Ну тогда вариант с доп. базами использую ! Очень благодарен за ответы.

зы: ещё не раз вернусь на этот форум :).

Share this post


Link to post
Share on other sites
база get nf = -95

клиент get nf = -98

data rate = best



Очень прошу помочь.

слева клиент справа он же но со стороны базы

Можешь сказать результат команды t s 14 для базы и клиента, так же g power для базы и клиента.

Share this post


Link to post
Share on other sites

база t s 14 = SWR -> ProbePower: 20 dBm, MeassureTxADC : 10

клиент t s 14 = SWR -> ProbePower: 20 dBm, MeassureTxADC : 16



база get power = 18dBm

клиент get power = 16dBm



у клиента стоит Бестер 21дб

Share this post


Link to post
Share on other sites
база t s 14 = SWR -> ProbePower: 20 dBm, MeassureTxADC : 10

клиент t s 14 = SWR -> ProbePower: 20 dBm, MeassureTxADC : 16



база get power = 18dBm

клиент get power = 16dBm



у клиента стоит Бестер 21дб

в общем базу менять надо, если можешь то не саму базу а микруху на ней. после радиочипсета идет усилитель, и вот этот усилитель у тебя похоже практически дохлый, т.к. выдает 10 дбмВт, вместо 20. либо мощьность базы уменьшать до 10-12 дбмВт, добиваясь, чтобы усилитель вошел в линейный режим, либо менять базу.

Share this post


Link to post
Share on other sites

введите set power 20 и будет там 20

вобще-то параметр ничего толкового не дает. В длинках очень часто дохнет не передатчик, а выходной коммутатор, определить можно, только по приборам

Share this post


Link to post
Share on other sites
и вот этот усилитель у тебя похоже практически дохлый, т.к. выдает 10 дбмВт

это по какому параметру видно так очевидно?

Share this post


Link to post
Share on other sites
<br />введите set power 20 и будет там 20 вобще-то параметр ничего толкового не дает. В длинках очень часто дохнет не передатчик, а выходной коммутатор, определить можно, только по приборам

какими приборами можно определить? и какова вероятность что причина именно в этом?

Edited by afdefault

Share this post


Link to post
Share on other sites
какими приборами можно определить? и какова вероятность что причина именно в этом?
Вы перевели точки в правильные режимы работы?

Начните с этого.

Далее можно попробовать (если Вы не привязаны лицензией к какому либо) каналы поменять, ибо по get nf у вас шумновато. Более set power 17 ставить не надо, просто не надо и всё, даже для 2,5 км.

Share this post


Link to post
Share on other sites

не к каким канал не привязан. перевести точки в правильный режим не могу потому как половина клиентов отвалится. то что шумновато согласен. Я вот подумал может быть в роли базовой станции использовать MikroTik ?? тогда возможно будет много точек в режиме p2p подключить ?

Share this post


Link to post
Share on other sites
перевести точки в правильный режим не могу потому как половина клиентов отвалится.
тогда о чём топик?

Или делайте правильно с тем что есть или ставте микротики, это другая тема.

А то сейчас Вам про палёные усилители тут наотливают. Вам шашечки или ехать.

По t s 14 у Вас всё нормально, мощности при таких антеннах можно и снизить.

Share this post


Link to post
Share on other sites

ХМ. ну я тож думаю что лучше Mtik заюзать! к нему же подцепятся 2100AP c fw BB в режиме p2p ?

Share this post


Link to post
Share on other sites
и вот этот усилитель у тебя похоже практически дохлый, т.к. выдает 10 дбмВт
это по какому параметру видно так очевидно?

t s 14 - смысл - пробуем мощьность 20 дбмВт, и получаем 10 попугаев. для 10 попугаев реальная мощьность без искажений - 10-12 дбмВт

Share this post


Link to post
Share on other sites
t s 14 - смысл - пробуем мощьность 20 дбмВт, и получаем 10 попугаев. для 10 попугаев реальная мощьность без искажений - 10-12 дбмВт
Я не хочу/могу вступать в дисскуссию по этой теме, но это не так.

Т.е. выглядит это как бы так или должно выглядеть, но механизм расчёта MeassureTxADC иной.

Тем паче, что это как бы "прообраз" КСВ-метра ;) и даже если бы это было так подать 20 и что бы в антенну ушло 20 - "нет сынок, это фантастика" ;)

Share this post


Link to post
Share on other sites

я верю builder'у ! поэтому займусь установкой Мтик



ps: потом напишу что и как в отдельной теме

:D ! Mtik Foreva :)

Edited by afdefault

Share this post


Link to post
Share on other sites
t s 14 - смысл - пробуем мощьность 20 дбмВт, и получаем 10 попугаев. для 10 попугаев реальная мощьность без искажений - 10-12 дбмВт
Я не хочу/могу вступать в дисскуссию по этой теме, но это не так.

Т.е. выглядит это как бы так или должно выглядеть, но механизм расчёта MeassureTxADC иной.

Тем паче, что это как бы "прообраз" КСВ-метра ;) и даже если бы это было так подать 20 и что бы в антенну ушло 20 - "нет сынок, это фантастика" ;)

Ничего общего с КСВ метром это не имеет. в данном случае именно просто амплитуда на выходе УМ. не раз данный вопрос поднимался, и обсуждался. для КСВ метра необходима измерительная линия, где будет отвод от прямой и отраженной части волны. не так давно публиковали даже схему 2100, и такой измерительной линии не было.

Чтоб не быть голословным - отсоедените антенну, выключите точку и включите - и заметите t s 14 не станет меняться более 1-2 значения.

Share this post


Link to post
Share on other sites

ни чего это значение путного не дает, в настоящих ББ оно вобще 65-75

это что столько передатчик выдает ?



wlan1 -> t s 14

SWR -> ProbePower: 63 dBm, MeassureTxADC : 71



Share this post
