Прокладка ВОЛС по эстакадам - нормы

Доброго времени суток, уважаемые форумчане.

Одна дюже северная РСН уперлась и требует соблюдение нормы при прокладки ВОЛС на эстакадах.

А какие там нормы не совсем понятно. То что нашел применительно к эстакадам ( http://www.lan.ilit.ru/index.asp?num=113&lev=3&tp=15 , http://www.ruscable.ru/info/optic/ и соответствующие ГОСТы и СНИП ) не совсем подходит к ВОЛС.

Собственно о задаче - мерзлота, все коммуникации проложены на эстакадах и трубостойках. Там же лежит освещение и связь. Стоит задача проложить оптику. Изначально проектировал как обычную воздушку, только с креплением применительно к эстакаде, в местах прокладки рядом с другими кабелями или трубами предусматривал прокладку в гофре или ПВХ трубе. Прокладка предусматривалась самонесущем кабелем.

Самое интересное что в соседней губернии проект прошел без проблем, а вот в отдельно взятом населенном пункте с отдельно взятым инспектором уперлись. Причем ситуация еще более абсурдна тем, что то что приняли в одной РСН и то что не принимают в другой является кусками одной и той же линии, проходящей от одного населенного пункта до другого (пункты в разных областях) и РСН рассматривают их только в границах своего региона.

Ранее, по той же трассе и примерно по той же методике уже проложена одна линия ВОЛС. Проект прошел экспертизу и разрешение РСН на эксплуатацию есть. То что делаем сейчас по сути одно и то же, только используем другой тип кабеля (предыдущий был не самонесущий, а с внешним тросом и показал себя плохо) и дополнительно предусматриваем меры по защите кабеля на участках с изменяемой температурой (кабель на участке в 300 метров идет рядом с трубой теплоцентрали и зимой перепад температур выходит градусов 10-15, что ведет к деформации кабеля)

Инспектор упирает на то, что эстакада дескать это подвид кабельной канализации и соответственно нормы проектирования должны быть соответствующие. Если по этим нормам делать, всю оптику порвет морозом и ветровой нагрузкой. Мы это уже проходили. Я же пытаюсь пояснить, что эстакада это подвид воздушной прокладки.



Понятно что вопрос дюже специфический, но может кто на практике сталкивался.

Share this post


Link to post
Share on other sites

Покажите инспектору предидущее разрешение и проект и дайте вы ему в конце концов немного денег - не жадничайте!

Share this post


Link to post
Share on other sites
Покажите инспектору предидущее разрешение и проект и дайте вы ему в конце концов немного денег - не жадничайте!
Какие вы умные, а почему тогда строем не ходите? (с)

Делали и это и многое еще. Все уперлось в принцип - эстакада - не воздушка, а кабельная канализация. И все тут.

Сильно на принцип идти пока нет желания, так как в этом регионе и с этим инспектором потом еще работать и работать.

Share this post


Link to post
Share on other sites

А где фактически у вас кабель проходит? По лоткам, по трубам, между столбами воздухом и так далее?



Если по трубам - то сомневаюсь я, что самонесун гораздо больше выдержит чем нормальная бронированная проволокой оптика для подземки

Edited by satboy

Share this post


Link to post
Share on other sites
А где фактически у вас кабель проходит? По лоткам, по трубам, между столбами воздухом и так далее?



Если по трубам - то сомневаюсь я, что самонесун гораздо больше выдержит чем нормальная бронированная проволокой оптика для подземки

Кабель в 80% маршрута подвешен к эстакаде, процентов 15% лежит в лотке, кое где дополнительно защищен пвх трубой, и только процентов 5% проходит трубах в бетонных коробах, которые являются несущими элементами эстакады. Т.е практически на всем протяжении кабель подвешен. По поводу выдержит не выдержит, проверяли - выдерживает. Бронированный для подземки применить не получается, так как по тех условиям кабель должен быть цельным , сварки только в местах входа в короба , только там есть возможность закрепить муфты.

Share this post


Link to post
Share on other sites

Блин.... ну вы как не в России... ну напишите вы в проекте одно - а сделайте чуть по другому... а может инспектору кто-то помогает вам жизнь портить?

В таких случаях вы правды один фиг не найдете, закон он ведь как дышло... куда повернет инспектор требования - туда и вышло. Сомневаюсь что отн всю вашу трасу пройдет чтоб проверить - сделайте в точках контроля по проекту. А там где боитесь что порвет - как вам надо. Поставьте пару муфт если надо.

Edited by sdy_moscow

Share this post


Link to post
Share on other sites
Блин.... ну вы как не в России... ну напишите вы в проекте одно - а сделайте чуть по другому... а может инспектору кто-то помогает вам жизнь портить?
Так не получится, в данном случае инспектор будет на приемке. А делать для инспектора и потом переделывать очень долго, муторно, дорого и т.д.

А насчет того что помогают, да нет - просто относительно молодой инспектор, вот интузиазизм и хлещет.

Share this post


Link to post
Share on other sites

Убеждать надо батенька... ищите компромис.

Компромисс то рано или поздно найдем :) Просто хотелось бы понять - есть в природе такие нормы или нет.

Share this post


Link to post
Share on other sites

Проект на сдаваемый участок прошел экспертизу, заключение получено?



северная РСН уперлась и требует соблюдение нормы при прокладки ВОЛС на эстакадах
У Надзора есть такие полномочия?! Посмотрие их админрегламент, приказ 113...



Инспектор упирает на то, что эстакада дескать это подвид кабельной канализации
Эстакада - это эстакада, канализация - это канализация. Кабель прокладывается различными способами и методами.



И пусть сравнит:

ГОСТ Р 50889-96. Сооружения местных телефонных сетей линейные. Термины и определения

19 кабельная канализация (местной телефонной сети): Совокупность подземных трубопроводов и колодцев, предназначенных для прокладки, монтажа и технического обслуживания кабелей местной связи

ПУЭ

Кабельной эстакадой называется надземное или наземное открытое горизонтальное или наклонное протяженное кабельное сооружение. Кабельная эстакада может быть проходной или непроходной.

Share this post


Link to post
Share on other sites

Спасибо всем. После длительных дебатов с инспектором и вдумчивого изучения http://stroy.dbases.ru/Data1/5/5432/index.htm , http://www.insafety.ru/top/pye/95486.php ,

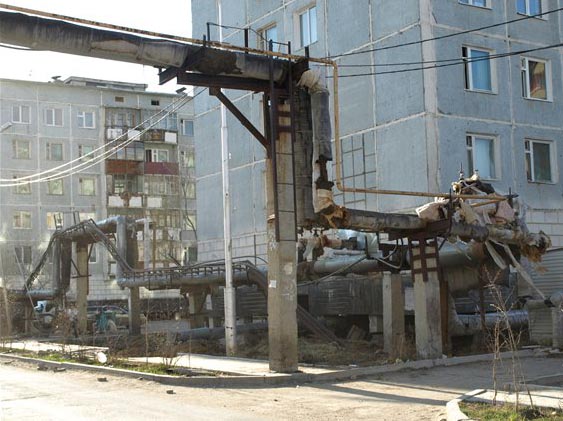

http://forca.ru/knigi/oborudovanie/montazh...-kabelei_6.html , http://litere.ru/content/view/40/30/ и других документов пришли к компромиссу - штуку типа изображенной на фото (у нас не совсем то что на фото, но очень похоже, только трубы раз в шесть потолще и не в городе лежат а в поселке) именовать не эстакадой, а трубопроводом и записать что кабель проложен путем крепления к элементам трубостоек трубопровода.


Edited by roling

Share this post


Link to post
Share on other sites

Молодца...

забежал в эту часть форума только чтобы найти старую темку, мы тоже сталкивались с таким непониманием, но инспектор сразу по фотографии при втором общении сказал, ребята это не эстакада, это столбы-трубостойка...

PS тепловеки нам выставляют аренда эстакады.. :) самое дешевое, 300р км, но и нестабильное :( один раз перебили кабель где запорная арматура была(гофра не помогла), второй раз там где флянцевое соединение компенсатора...



Share this post


Link to post
Share on other sites
