кросс 110

Подскажите что такое кросс типа 110 и с чем его едят, не давно задумали тянуть метку на дом 125 квартир столкнулись с такой проблемой что пучек проводов оказывается слишком толстый и с питанием проблема что бы на подъезд ставить коммутатор и от него разводить да, и мне сказали что на такой штуке я могу разделать 50 парный кабель на одно конце и с другого подключать к нему клиентов, просветите ?

Share this post


Link to post
Share on other sites

Ну как бы задумка про 50ти парный или 25 парный кабель неплохая есть разьёмы 110 или KRONE различной модификации но впринцепе ито и то использовать можно. Ну как я себе вижу использование данной системы например дома 5тиэтажки крыша не чердачная наводки по кабелям буду неплохие даже если магистрали оптические до каждого падьезда с центрально го узал ятянеться 25парный кабель на узле расшываетсья на патчпанель либо 110кросс а надругом либо крона илибо плинт с замочком надо подключить абонента соединяешь патчкурдом патч панель и комутатор а на другом конце от плинта тянешь витуху у абоненту. плюссы и минусы как везде

+ основной кабель заземляеться экраном что практически становиться непробиваемым для гроз

+ уменьшает количество проводов на крыше(что немаловажно с появление таких кантор как желишная инициатива и тому падобное)

+если сразу все парты на патч панель засветить то практически ограничивает доступ к цетральному узлу простых мало квалифицированных мантажников которые могут начудить

-тяжело ето всё расшывать патчпанель в 25парнике патом в плинте

-110 или крон разьём дополнительные потери

PS всё вышесказанное сугубо личное мнени



Share this post


Link to post
Share on other sites

для эзернета имхо лучше 110 не использовать, а расшить многопарник можно на что угодно



Share this post


Link to post
Share on other sites

У нас 100 мегабит на 100 метров вполне ходит через 2 кроновских соединения: внизу в шкафу и наверху на раздаче.

Share this post


Link to post
Share on other sites

разьём 8 контактный на крон самый дешёвый 70 рублей, rj45 - 4 рубля

и ещё мне попадались такие разьёмы двух типов - один не выдернеш из плинта, другой тип сам отваливается - промежуточного не встречал (может просто не везло)

Share this post


Link to post
Share on other sites

понятно, но я тут почитал и мне может показалось, но я думаю а не проще ли сделать так в каждом подъезде поставить по неуправляеммому коммутатору а на тех этаже управляемый второго уровня, и от него провести 5 проводов пусть 6 категории до каждого коммутатора а от коммутатора уже подключать непосредственно клиентов благо отверстия там нормальные через которые можно тянуть а если проблемы с напряжение то подать по витой паре (PoE) я просчитывал этот вариант и вариант с пачтпанелями этот вариант получается раза в два дешевле вот только где здесь собака порылась не все же так просто, поделитесь соображениеми

Спасибо

Share this post


Link to post
Share on other sites

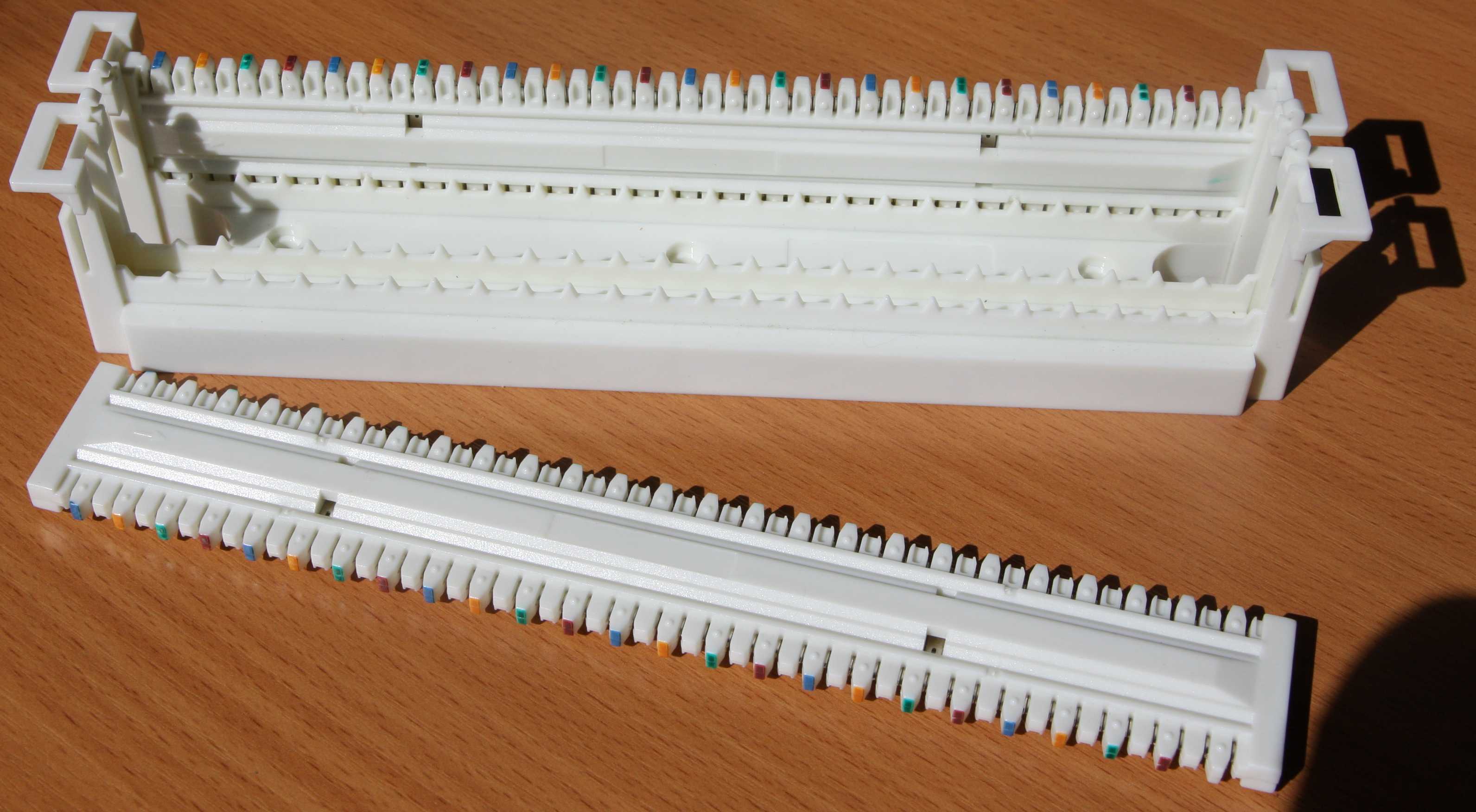

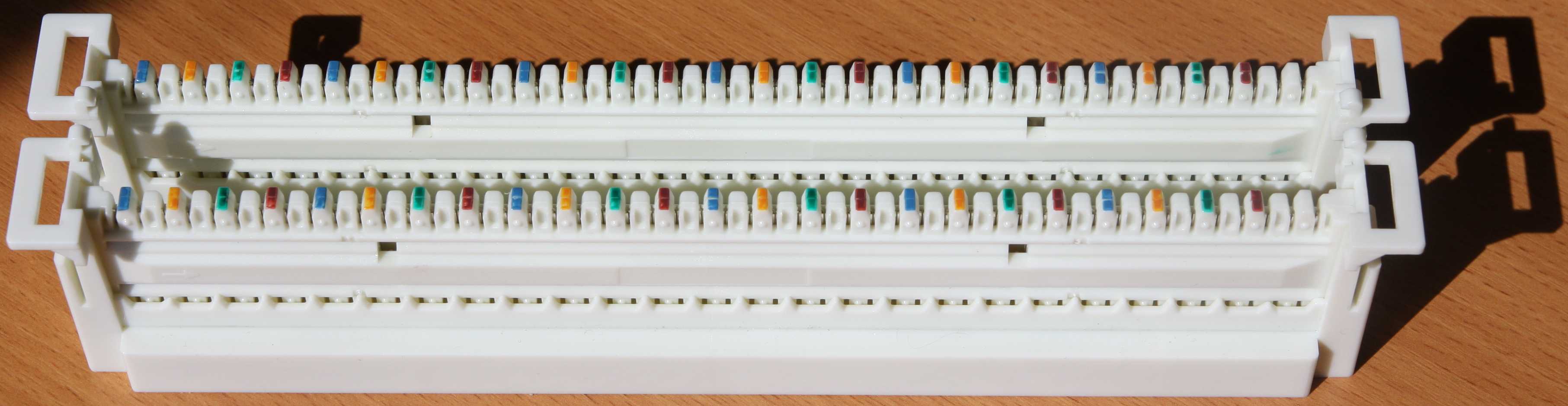

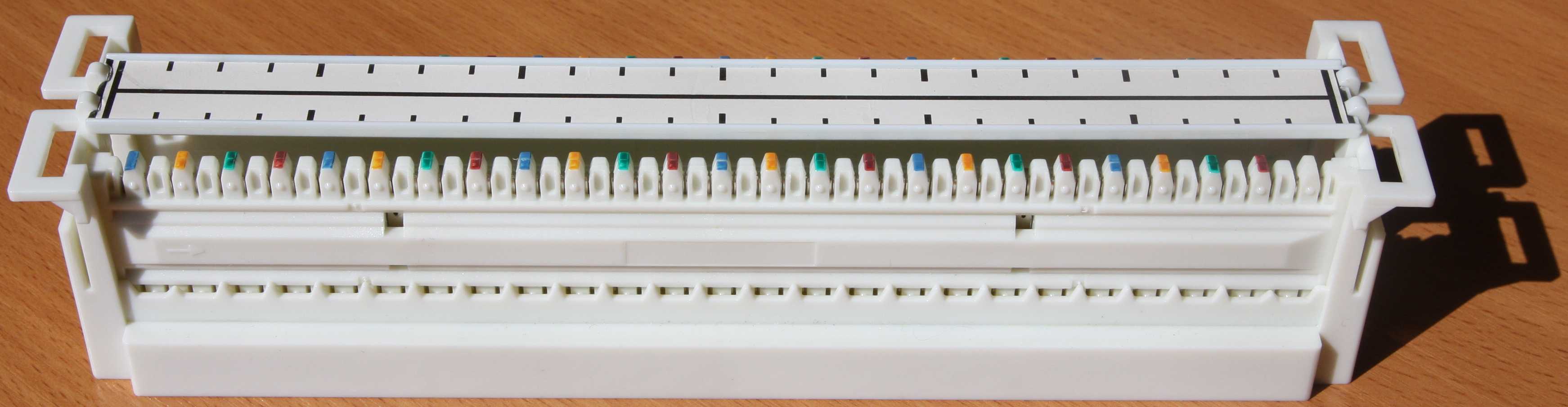

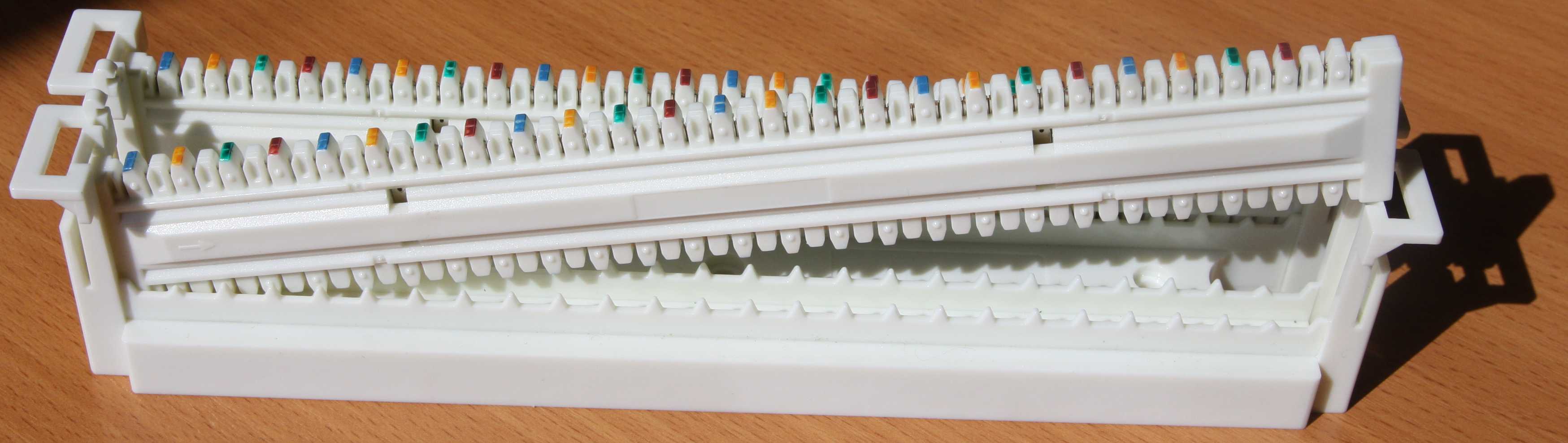

Взял SNRовскую кросс-панель 110.

Уж как-то очень тяжело она расшивается (24 AWG). Нашёл ролик по расшивке 110:

Делаю всё тоже самое (инструмент как в ролике), но соединительный блок никак не хочет защелкиваться на панели. Прилагаю больше силы, начинают лопаться ножки. Нашёл решение - подложил деревянную чурку под панель, и забиваю блок киянкой (в несколько ударов). Но, согласитесь, это не вариант, да и долго очень, и цветовая маркировка с блока стирается.

Дело в руках и голове, или кросс-панель оказалась неудачной?

Edited by dr Tr0jan

Share this post


Link to post
Share on other sites

понятно, но я тут почитал и мне может показалось, но я думаю а не проще ли сделать так в каждом подъезде поставить по неуправляеммому коммутатору а на тех этаже управляемый второго уровня, и от него провести 5 проводов пусть 6 категории до каждого коммутатора а от коммутатора уже подключать непосредственно клиентов благо отверстия там нормальные через которые можно тянуть а если проблемы с напряжение то подать по витой паре (PoE) я просчитывал этот вариант и вариант с пачтпанелями этот вариант получается раза в два дешевле вот только где здесь собака порылась не все же так просто, поделитесь соображениеми

Спасибо

Vlan на абонента таким способом сделать неполучится , а это проблемы на этих комутаторах нельзя порезать на портах всякую ерунду!

Share this post


Link to post
Share on other sites

Взял SNRовскую кросс-панель 110.

Уж как-то очень тяжело она расшивается (24 AWG). Нашёл ролик по расшивке 110:



Делаю всё тоже самое (инструмент как в ролике), но соединительный блок никак не хочет защелкиваться на панели. Прилагаю больше силы, начинают лопаться ножки. Нашёл решение - подложил деревянную чурку под панель, и забиваю блок киянкой (в несколько ударов). Но, согласитесь, это не вариант, да и долго очень, и цветовая маркировка с блока стирается.

Дело в руках и голове, или кросс-панель оказалась неудачной?



Может не с таким усилием как у вас, но 110-е вставки всегда забиваются плохо. Вырываются ещё хуже. А держатся хлипко (особенно конструкция из вставки+коннектор). Отсюда и стойка нелюбовь специалистов к 110-му кроссу.



Я, лично, смирился с тем, что плинты krone, для вашей задачи, - это формально не правильно, но удобно, понятно, надёжно и доступно. Плюс размыкать и тестировать линии на плинтах krone максимально удобно.

Share this post


Link to post
Share on other sites

Есть плинты Krone 5 категории.

Share this post


Link to post
Share on other sites

Есть плинты Krone 5 категории.

_http://www.gven.ru/iteminfo/3207.html такой вполне сойдет.

ИМХО. что касается 110-х плинтов то монтаж очень неудобен.

Edited by yoyoshi

Share this post


Link to post
Share on other sites

Когда он стал пятой категорией?

возможно что то и путаю. но для подключения абонентов вполне подходит. ни каких косяков на ~90м расстояния кабеля не наблюдается.

Share this post


Link to post
Share on other sites
вполне подходит. ни каких косяков на ~90м расстояния кабеля не наблюдается.

То же юзаем плинты типа Krone. Вполне себе удобно и функционально. Из минусов - при нарушении контакта (если контакты плинтов не очень качественные) возникают CRC ошибки на порту клиента лечится пере заделкой кабеля.

Share this post


Link to post
Share on other sites

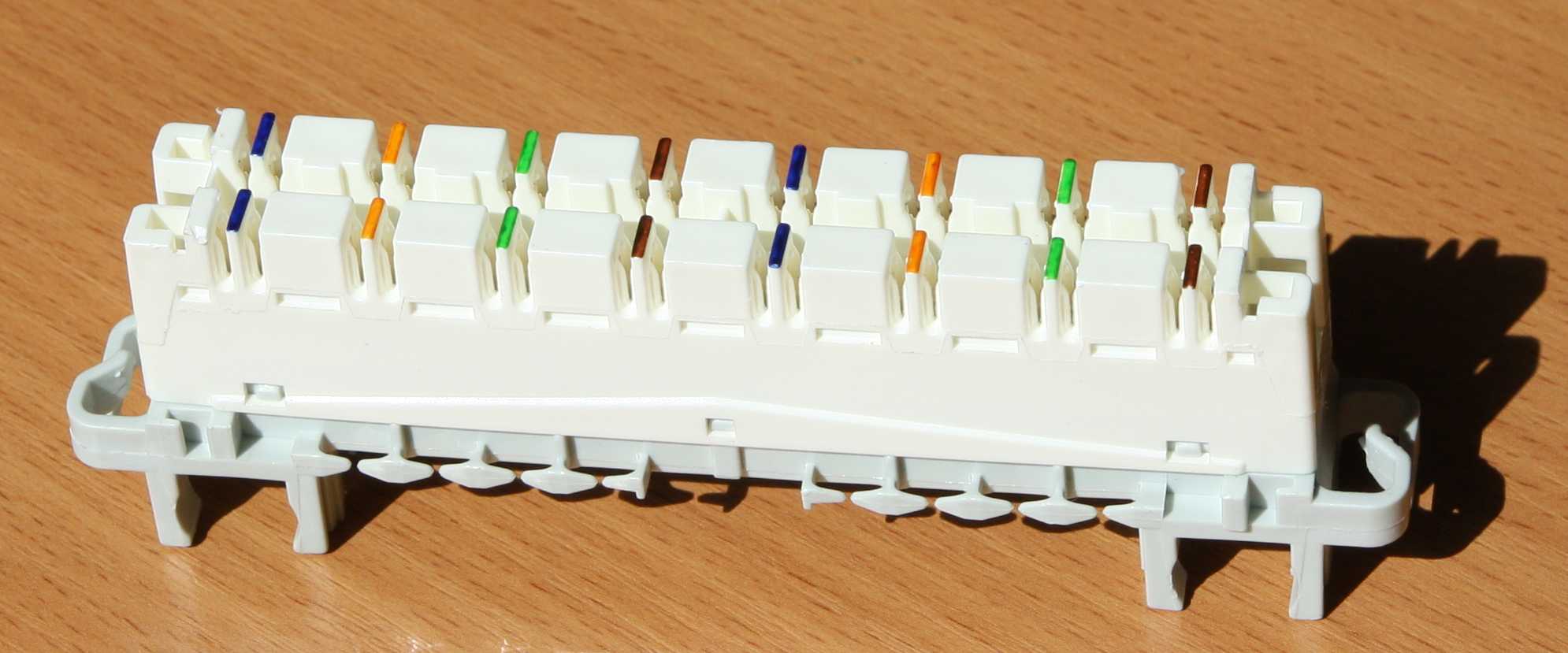

Для любителей плинтов можно предложить такое изделие


Показывали нескольким клиентам, но привычка вещь сильная, видимо.

Share this post


Link to post
Share on other sites

Есть вариант панели типа 110 для тех, кого пугает специальный ударный инструмент





Share this post


Link to post
Share on other sites
но привычка вещь сильная, видимо

Дело вовсе не в привычке а в надёжности поставки. У вас как всегда когда что то надо, то ждать это что то месяц, а обычные плинты довольно просто купить в любом другом месте.

А так штука хорошая сам брал бы их у вас для своей сети.

Edited by biox

Share this post


Link to post
Share on other sites

SNR, ловко у вас на 1:37 и на 1:39 вставка в разных положениях стоит. Что-то прям не верится, что в промежутке не было физических воздействий на вставку :)



Кстати, у нас местный дилер (не официальный представитель) Нага пытался впарить обычный кроновский плинт SNR как пятую категорию. :)
