LIZARD Posted February 12, 2009 Posted February 12, 2009 Поделитесь опытом по составлению схемы разварки "оптоволокна". Не могу составить, можете выслать схемы чертежей, как правильно составить. Клиенты нужно сдать обьект. А опыта по созданию схем нету:( Вставить ник Quote
Sense Posted February 12, 2009 Posted February 12, 2009 ок1 ок2 какой, откуда какой, откуда кр__________________________________кр син________________________________син зел________________________________зел жел________________________________жел фио________________________________фио ) Вставить ник Quote
LIZARD Posted February 12, 2009 Author Posted February 12, 2009 НЕТ, мне надо схему по цветам, тоесть типа чертежа%) Тоесть дом, кабель,мод,волокно,оконечка, грубо говоря надо карту схему Вставить ник Quote
cowboy_huggies Posted February 12, 2009 Posted February 12, 2009 (edited) LIZARD Берёте тех.паспорта всех кабелей, если используется один тип-кабеля с одинаковыми кол-м модулей, волокон и одинаковой цветовой маркировкой, на количество разварок берёте лист А4 формата и чертите разварку точки А, потом на следующем листе точку Б и т.д. Но честно говоря, я вообще не понял, что/куда/зачем/почему/и т.д. Edited February 12, 2009 by cowboy_huggies Вставить ник Quote
Kaban Posted February 12, 2009 Posted February 12, 2009 MS Visio в этом плане рулит. Вставить ник Quote

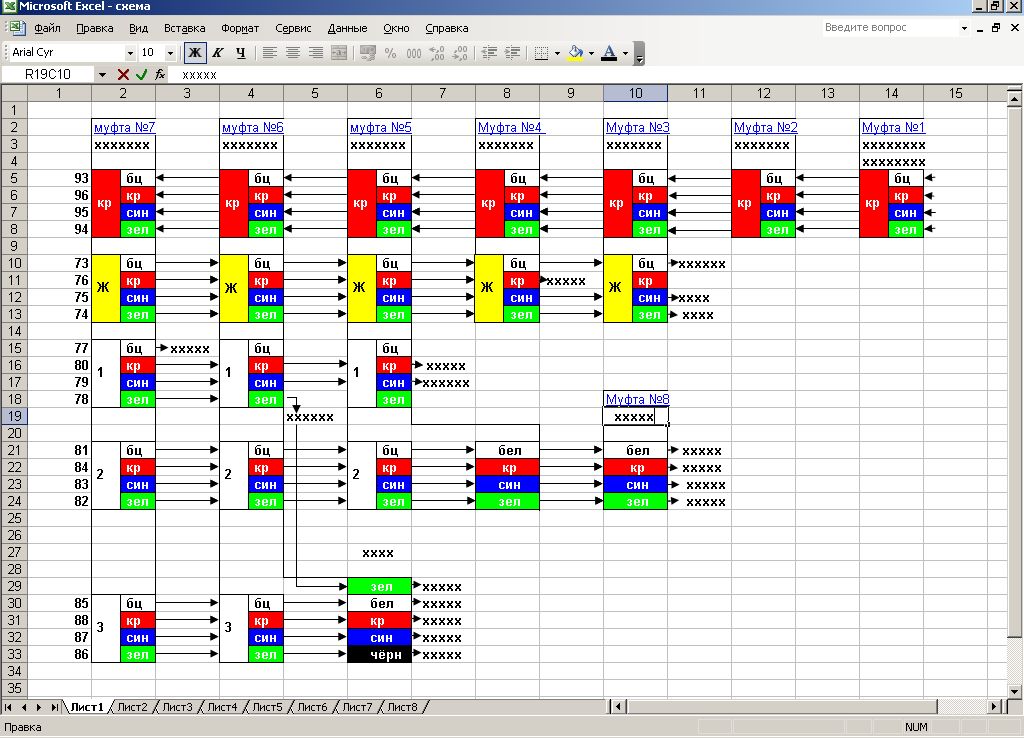

Мишаня Posted February 13, 2009 Posted February 13, 2009 Поделитесь опытом по составлению схемы разварки "оптоволокна".Не могу составить, можете выслать схемы чертежей, как правильно составить. Клиенты нужно сдать обьект. А опыта по созданию схем нету:( Не знаю как насчёт правильно или нет, но мы делаем так. В Экселе. Вместо "хххххх" вписываете где у Вас именно находятся муфты и направления куда уходят волокна. Цыфры в левой части экрана означают номер порта в кроссе. Гипер ссылкой можно создать блокнот, где расписывается сварка. С удовольствием приму критику по поводу моего варианта. MS Visio ещё не пробовали - хотя мож и удобнее. Вставить ник Quote

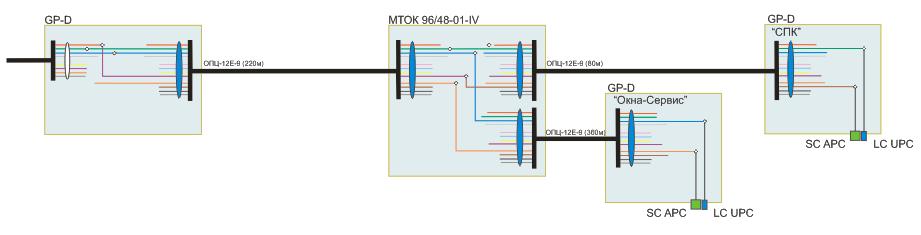

vencedor Posted February 13, 2009 Posted February 13, 2009 мы используем такой вариант начертания схем, применяем программы визио, или другую) Вставить ник Quote
randomproject Posted March 3, 2011 Posted March 3, 2011 (edited) Мы используем собственную разработку DNet2 для автоматизации проектирования, которая кроме прочего позволяет в интерактивном режиме делать схемы сварок на узлах и выводить их на печать. 1) Интерактивная схема кроссировки 2) Вывод схемы сварки на печать Подробности о программе: http://iforp.ru/iforp-dnet2/primery-rabot-...etov-dnet2.html Edited March 3, 2011 by randomproject Вставить ник Quote
мишаня сучков Posted March 3, 2011 Posted March 3, 2011 Прога платная или халява, если халява сноску дайте где скачать Вставить ник Quote
mukca Posted March 14, 2011 Posted March 14, 2011 Мы используем собственную разработку DNet2 для автоматизации проектирования, которая кроме прочего позволяет в интерактивном режиме делать схемы сварок на узлах и выводить их на печать.дайте хотя б демку с какое нибуть демо базой поюзать описание красивое скриншоты всем понравились.. а программы нема Вставить ник Quote
zoro Posted March 17, 2011 Posted March 17, 2011 так и не продают по- они ее интегрируют- т.е. вы платите за то что они перенесут вашу сеть в ее формат.. потом вам дадут- юзаейте... Вставить ник Quote
Nag Posted March 17, 2011 Posted March 17, 2011 так и не продают по- они ее интегрируют- т.е. вы платите за то что они перенесут вашу сеть в ее формат.. потом вам дадут- юзаейте... Нереальная бизнес-модель. Вставить ник Quote
nic_stav Posted March 17, 2011 Posted March 17, 2011 Нереальная бизнес-модель. действительно как то странно, а при расширении сети каждый раз опять что ли к ним обращаться? Вставить ник Quote
iforp Posted March 17, 2011 Posted March 17, 2011 >>Нереальная бизнес-модель. Возможно, однако, для нас первична услуга проектирования, поэтому возможность Заказчику иметь интерактивную модель своей сети и вести её после сдачи проекта является для нас конкурентным преимуществом в основном виде деятельности. Поэтому продавать DNet2 как коробочное ПО мы не планируем. >> действительно как то странно, а при расширении сети каждый раз опять что ли к ним обращаться Нет, спроектированная в DNet2 сеть передается Заказчику на самостоятельное ведение эксплуатации. Вставить ник Quote
mukca Posted March 17, 2011 Posted March 17, 2011 (edited) Нереальная бизнес-модель.+100500 как минимум надо сначала самому пощупать.. а потом мона и говорить о цене и возможности интеграции с помощью разработчика зы пару картинок красивых и я в фотошопе нарисую... Edited March 17, 2011 by mukca Вставить ник Quote
demon211 Posted March 24, 2011 Posted March 24, 2011 (edited) Поделитесь опытом по составлению схемы разварки "оптоволокна".Не могу составить, можете выслать схемы чертежей, как правильно составить. Клиенты нужно сдать обьект. А опыта по созданию схем нету:( Смотри РД 45.156-2000 (скинул в личку) А вот примеры. Схема_распределения_ОВ_на_кассете_разветвительной_муфты.pdf Схема_расшивки_кабеля_на_оптическом_кроссе.pdf Edited March 24, 2011 by demon211 Вставить ник Quote
ara071 Posted April 5, 2011 Posted April 5, 2011 Господа, я совсем недавно перешёл с МЕДИ на ОПТИКУ, при проектировании в этой области возникла закономерная потребность в наглядных примерах и информации (нормативные докум., тех. докум. и т. д.). Просьба не могли бы Вы дать на ознакомление пару-тройку ТИПОВЫХ проектов или указать, где их можно взять. Заранее благодарен. ara071@yandex.ru Вставить ник Quote
nic_stav Posted April 5, 2011 Posted April 5, 2011 пару-тройку ТИПОВЫХ проектов Хрен тут у кого что выпросишь. или указать, где их можно взять У проектировщиков, не задаром ессесно Вставить ник Quote
Tygra Posted April 5, 2011 Posted April 5, 2011 (edited) Поделитесь опытом по составлению схемы разварки "оптоволокна".Не могу составить, можете выслать схемы чертежей, как правильно составить. Клиенты нужно сдать обьект. А опыта по созданию схем нету:( Смотри РД 45.156-2000 (скинул в личку) А вот примеры. Схема_распределения_ОВ_на_кассете_разветвительной_муфты.pdf Схема_расшивки_кабеля_на_оптическом_кроссе.pdf что такое РД 45.156-2000 ? p\s а нашел , "Состав исполнительной документации на законченные строительством линейные сооружения магистральных и внутризоновых ВОЛП" Спасибо :) Edited April 5, 2011 by Tygra Вставить ник Quote
ara071 Posted April 5, 2011 Posted April 5, 2011 пару-тройку ТИПОВЫХ проектов Хрен тут у кого что выпросишь. или указать, где их можно взять У проектировщиков, не задаром ессесно Господа, мы все ВЗРОСЛЫЕ люди, если кому то что-нибудь надо за ТИПОВЫЕ ПРОЕКТЫ, не стесняйтесь пишите мне в личку: ara071@yandex.ru. Я готов рассмотреть любые ПРЕДЛОЖЕНИЯ от Вас (в пределах разумного). Спасибо. Вставить ник Quote
