Как припаять пигтэйл или установить разъём Ufl? Карточку PCMCI Linksys

Имеется карта Linksys Dual-Band Wireless A+G Notebook Adapter Model: WPC55AG ver. 1.1

Хочется припаять к ней пигтэйл, а лучше разъём под Ufl пигтэйл для подключения внешней антенны...

Кто пробовал на других карточках такое сделать, прошу картинки и инструкции в студию... Или может кто-то с такой же проводил подобные эсперименты?

Share this post


Link to post
Share on other sites

спасибо за ссылки...

http://www.wifihr.net/modules.php?name=Con...age&pid=107 - вот эта очень похожа на пациента...

но в инструкции не понятно, что они сделали, кроме того, что профигачили углубление на плате... мало фоток + не русский язык и даже не английский... может кто-то разжуёт?

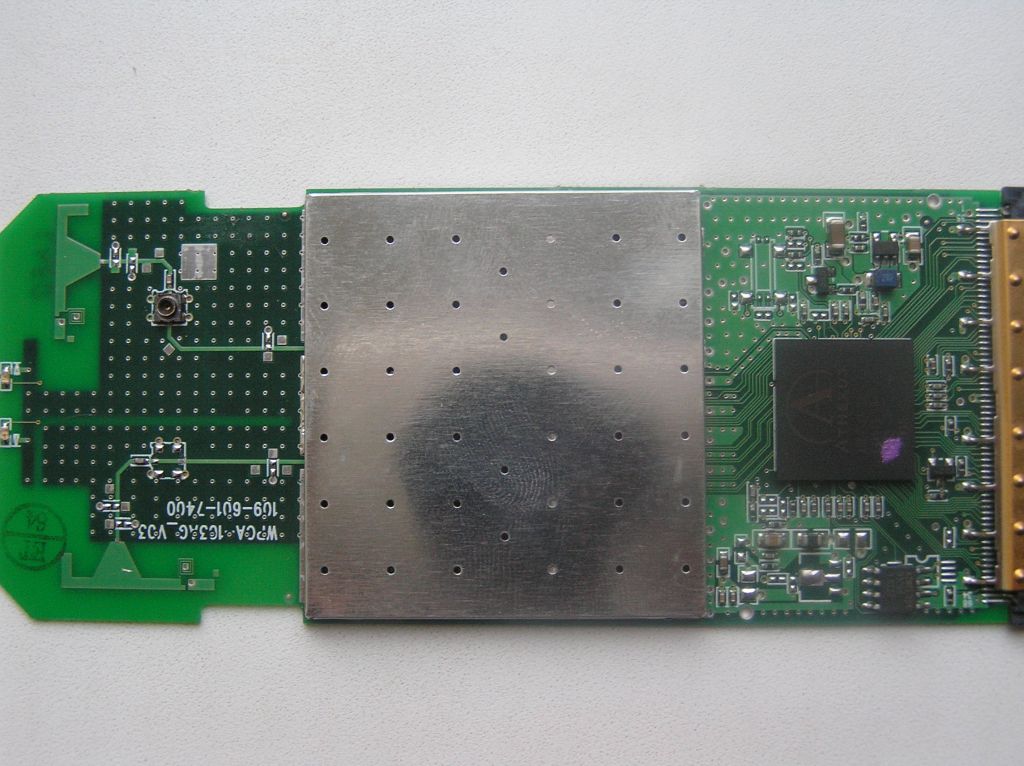

вот фото подопытного...


Share this post


Link to post
Share on other sites

Хорватский ето плюс сленг :) тяжко перевести



дремелем снять напиление что б добратса до внутренего слоя на фотке видно прямоугольник

http://www.wifihr.net/files/articles/uredj...c54/masiste.jpg



потом центральную жилу паям где отмечено S1 оплетку к слою которий дремелем отколупали



Одно непонял что там про с14 кондер то ли его випаять то ли просто не трогать :) скорее всего не трогать





Share this post


Link to post
Share on other sites

там где S1 ко всем четырём прямоугольникам или к тем что возле надписи 2 прямоугольника.... экран к отверстию припаиваем? и всё? так же можно и разъём припаять к S1?

Share this post


Link to post
Share on other sites

Можно и разьем можно и к разьему уже имеюшимуся прицепить кабель да и все :)

Где С1 достаточно к 2



ето если я правильно понял все шо там :) нацарапано есть ещо материал по етом карте только пока он недоступен для чтения идиотские правила на тамошнем форуме неделя тайм аута

PS вроде всетаки с14 надо перепаивать что би второй виход заработал вообщем ждите недельку :) минимум что би все точно било или ройте инет
