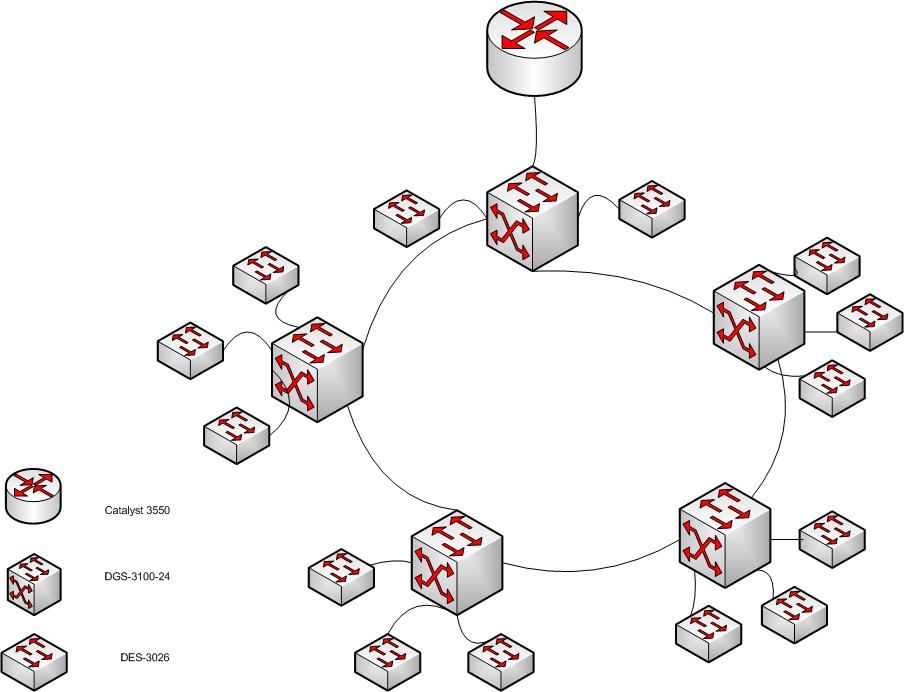

anclbob Posted January 20, 2009 Posted January 20, 2009 (edited) Прочитал несколько тем по igmp snooping так и не пришел к единому решению. Немножко не понимаю для чего нужна маршрутизация мультикаста и тд. Задача следующая: есть стример от нетап, запустили попробовали пустить 4 канала, сеть умерла, скорость упала в 100 раз. пробовали без igmp snooping Сеть построенна так: на узлах DGS-3100-24, на конечных дома DES-3016, DES-3026, DES-3028. Взяли циску 3550-48 с прошивкой EMI. И теперь не можем дать ей ума. Что и как правильно настроить что бы мультикаст отдавался по запросу. На сайте нетап написано что достаточно набрать ip igmp snooping и ip igmp snooping querier. Остается актуальным вопрос нужно ли создавать отдельный vlan для порта в который вставлен стример. Вообще как правильно данную схему реализовать? в длинках igmp snooping есть. Edited January 21, 2009 by anclbob Вставить ник Quote
BuHast Posted January 21, 2009 Posted January 21, 2009 ИМХО: 1. создать на циско отдельный влан под стример, через который мультикаст-траффик просто на выходе в сеть будет тегированным. 2. Настроить IGMP SNOOPING на Cisco. В нете ссылок множество. 3. Настрить на Длинках функцию ISM_VLAN (оно же MVR, Multicast VLAN), +IGMP SNOOPING, + Multicast filtering. Это есть в FAQ на dlink.ru + forum.dlink.ru ещё есть вариант с поднятием мультикаст маршрутизации на Циско, но тут уже всё зависит от схемы и маршрутизации в вашей сети... Вставить ник Quote
anclbob Posted January 21, 2009 Author Posted January 21, 2009 ИМХО:1. создать на циско отдельный влан под стример, через который мультикаст-траффик просто на выходе в сеть будет тегированным. 2. Настроить IGMP SNOOPING на Cisco. В нете ссылок множество. 3. Настрить на Длинках функцию ISM_VLAN (оно же MVR, Multicast VLAN), +IGMP SNOOPING, + Multicast filtering. Это есть в FAQ на dlink.ru + forum.dlink.ru ещё есть вариант с поднятием мультикаст маршрутизации на Циско, но тут уже всё зависит от схемы и маршрутизации в вашей сети... а можно чуть поподробнее... порт в который вставлен стример сделать untag vlan2 например, магистральный порт сделать тегированным и добавить vlan2 также по всей сети на магистральных сделать tag и добавить vlan2 Вставить ник Quote
BuHast Posted January 21, 2009 Posted January 21, 2009 "порт в который вставлен стример сделать untag vlan2 например, магистральный порт сделать тегированным и добавить vlan2" - всё верно. Далее в моём понимании должно быть примерно так: Стример ---untag---> CISCO ---tag---> DLINK ---ISM VLAN---> клиент. ISM VLAN от Длинк - это аналог CIsco MVR и очень полезная вещь. Настраивайте его на Длинк. там принцип простой : магистральные порты указываете как source, клиентские как member, tag ISM VLAN`a = tag vlan2 на Cisco. Вставить ник Quote
anclbob Posted January 21, 2009 Author Posted January 21, 2009 а настраивать маршрутизацию никакую не нужно в данной схеме? множество описаний настройки pim или mroute и еще вопрос, если не делать вланы, а пускать поток в vlan1 (киска) default (dlink) igmp snooping работать не будет? Если мы компьютер клиентский втыкаем в циску, то лампочка начинает моргать только когда запущен VLC, а вот если в длинк любой , то все порты мигают... и на всех портах идет поток в ширину канала. Никак не пойму принципа и необходим ли так жизненно для работы vlan2 Вставить ник Quote
BuHast Posted January 21, 2009 Posted January 21, 2009 1.В данной схеме мапшрутизация не нужна. 2. Снупинг работать будет, если включить его в данном ВЛАНе, а коакой ВЛАН - дефаулт, влан1, влан2 - ему разницы нет. 3. Видимо на Длинк криво настроен снупинг. 4. Если будете пускать мультикаст в том же влан что и клиенты - это не есть хорошо, лучше мультикаст гонять в отдельном влан Вставить ник Quote
anclbob Posted January 21, 2009 Author Posted January 21, 2009 (edited) а клиенты с легкостью смогут выхвативыть мульткасты с другого влана? если настроить на длинках ISM_VLAN (оно же MVR, Multicast VLAN) прально? и еще вопрос опция Querier State должна быть включенна только на циске? Edited January 21, 2009 by anclbob Вставить ник Quote
BuHast Posted January 22, 2009 Posted January 22, 2009 Если это будет ISM_VLAN - то с лёгкостью, если обычный - то нет. Querier - только на циско. Рассказать, куда деньги отправлять? ;) Вставить ник Quote
anclbob Posted January 22, 2009 Author Posted January 22, 2009 Щас как запустим расскажешь :) Никак не можем некоторые связки запустить на длинках... щас поддержку помучаем чуть чуть... Пока правда запускаем в общем влане Вставить ник Quote
anclbob Posted January 22, 2009 Author Posted January 22, 2009 Еще не пойму как сделать, что бы у абонентов подключенных к интернету (ВПН) тоже работало телевидение, могут сначала запустить VLC, а только потом включать интернет, но при переключении каналов опять нужно интернет выключать :( Вставить ник Quote
BuHast Posted January 23, 2009 Posted January 23, 2009 в общем ВЛАНе - бросайте эту затею нафиг, намучаетесь потом с этим. С ВПН, на мой взгляд, тоже всё просто. Делаем для Винды - route print, далее смотрим куда роутится подсеть 224.0.0.0/4. После запускаем ВПН, снова route print и находим изменения в данном маршруте. Прописываем необходимый, те тот который был сначала и должно работать. Вставить ник Quote
anclbob Posted January 23, 2009 Author Posted January 23, 2009 щас попробую с виндой.... ну пока так, щас только 4 канала тестовых. А в чем проблема будет если в общем влане? Вставить ник Quote
anclbob Posted January 23, 2009 Author Posted January 23, 2009 (edited) Поробовал поиграца с маршрутами, вообщем если статически прописываю тот что нужен маршрут, трафик все равно хочет идти через динамический 224.0.0.0 240.0.0.0 192.1.40.253 192.1.40.253 1, после удаления данного маршрута ручками , все начинает работать, но стоит переподключиться к ВПН, то этот ммаршрут появляется и болт... Хотел прописать этот маршрут руками и поставить более позднюю метрику, так не пойму какой номер интерфейса ВПН, никак не могу его определить Активные маршруты: Сетевой адрес Маска сети Адрес шлюза Интерфейс Метрика 0.0.0.0 0.0.0.0 192.1.40.253 192.1.40.253 1 0.0.0.0 0.0.0.0 192.168.1.100 192.168.53.223 21 127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1 192.1.40.253 255.255.255.255 127.0.0.1 127.0.0.1 50 192.1.40.255 255.255.255.255 192.1.40.253 192.1.40.253 50 192.168.0.0 255.255.0.0 192.168.53.223 192.168.53.223 20 192.168.1.100 255.255.255.255 192.168.53.223 192.168.53.223 20 192.168.53.223 255.255.255.255 127.0.0.1 127.0.0.1 20 192.168.53.255 255.255.255.255 192.168.53.223 192.168.53.223 20 224.0.0.0 240.0.0.0 192.1.40.253 192.1.40.253 1 224.0.0.0 240.0.0.0 192.168.53.223 192.168.53.223 5 255.255.255.255 255.255.255.255 192.1.40.253 192.1.40.253 1 255.255.255.255 255.255.255.255 192.168.53.223 192.168.53.223 1 Основной шлюз: 192.1.40.253 =========================================================================== Постоянные маршруты: Сетевой адрес Маска Адрес шлюза Метрика 224.0.0.0 240.0.0.0 192.168.53.223 1 Edited January 23, 2009 by anclbob Вставить ник Quote
BuHast Posted January 26, 2009 Posted January 26, 2009 Если в общем ВЛАН - в случае каких либо неисправностей - будет трудно снифферить и искать проблему в сети. по поводу маршрутов - не помню, нада играться с виндой. Вставить ник Quote
Nafanya Posted January 26, 2009 Posted January 26, 2009 сорри за офф-топ а на des3016 и 3026 есть ISM_VLAN(MVR) ? Вставить ник Quote
BuHast Posted January 26, 2009 Posted January 26, 2009 ИМХО, нет. Надо у Длинка спросить, тк может в новой прошивке уже добавили... Вставить ник Quote
anclbob Posted January 27, 2009 Author Posted January 27, 2009 ИМХО, нет. Надо у Длинка спросить, тк может в новой прошивке уже добавили... нет сказали что это невозможно , видимо деньги зарабатывают. Только на 3028 и 3526 Вставить ник Quote
Magnum72 Posted January 27, 2009 Posted January 27, 2009 Еще не пойму как сделать, что бы у абонентов подключенных к интернету (ВПН) тоже работало телевидение, могут сначала запустить VLC, а только потом включать интернет, но при переключении каналов опять нужно интернет выключать :( TypeOfInterface Key: Tcpip\Parameters\Interfaces\interface Value Type: REG_DWORD Valid Range: 0, 1, 2, 3 Default: 0 (allow multicast and unicast) Description: This parameter determines whether the interface gets routes plumbed for unicast, multicast, or both traffic types, and whether those traffic types can be forwarded. If it is set to 0, both unicast and multicast traffic are allowed. If it is set to 1, unicast traffic is disabled. If it is set to 2, multicast traffic is disabled. If it set to 3, both unicast and multicast traffic are disabled. Since this parameter affects forwarding and routes, it may still be possible for a local application to send multicasts out over an interface, if there are no other interfaces in the computer that are enabled for multicast, and a default route exists. Вставить ник Quote
Magnum72 Posted February 3, 2009 Posted February 3, 2009 вот из зис?Спрашивали как сделать просотр IPTV при включенном VPN, я ответил,Теперь по порядку: 1) запускаем VPN 2) Смотрим IP в свойствах ВПН 3) Лезем в Tcpip\Parameters\Interfaces\interface и ищем интерфейс в котором присутствует IP из пункта 2 4) Добавляем в тот интерфейс параметр TypeOfInterface со значением 2 5) Перезапускаем ВПН, и смотрим ЗЫ В дальнейшем это больше делать не нужно, пока ВПН соединение не пересоздадите. Вставить ник Quote
lxsv Posted October 9, 2012 Posted October 9, 2012 3. Настрить на Длинках функцию ISM_VLAN (оно же MVR, Multicast VLAN), +IGMP SNOOPING, + Multicast filtering. Это есть в FAQ на dlink.ru + forum.dlink.ru не нашел в доках длинка. Нужно на свитче разрешить на всех портах только определенный диапазон групп, например 239.195.0.0/16. Как это сделать ? (у меня DES-1228) Спасибо. Вставить ник Quote
