Про 2100 AP (BB).....

Здраствуйте, перепрошил точки в blue box, вопрос такой: как улучшить сигнал с помощью этой прошивы? Антенны - баночные, расстояние около 400 метров - скорость скачивания 800кбайт/сек.....хотелось бы больше:)

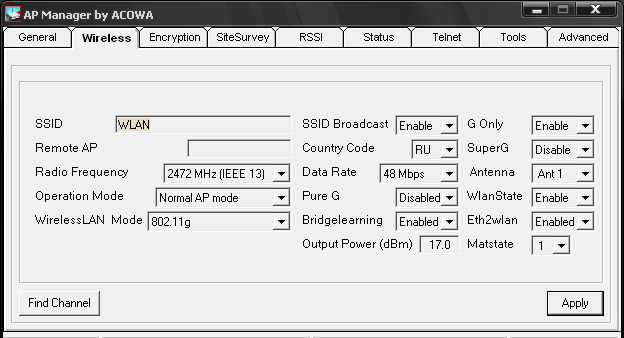

P.S. Имеется прога от Acowa для Blue Box`a.

Share this post


Link to post
Share on other sites

уровни сигнала какие? какие режимы включены? поподробнее бы

Share this post


Link to post
Share on other sites

Все точки в режиме P2P включены след. режимы SSID Broadcast, Pure G, Bridgelearning,G only, SuperG,WlanState, Eth2wlan;

Country code - RU

Data rate - best

Power 17dBm

Antenna - Best

Matstate 1

Когда в Acowa врубаю RSSI показывает rate 18 Mbps и 3 разноцветных кривых колеблются околок значений -90 и -97

Share this post


Link to post
Share on other sites
Все точки в режиме P2P включены след. режимы SSID Broadcast, Pure G, Bridgelearning,G only, SuperG,WlanState, Eth2wlan;

Country code - RU

Data rate - best

Power 17dBm

Antenna - Best

Matstate 1

Когда в Acowa врубаю RSSI показывает rate 18 Mbps и 3 разноцветных кривых колеблются околок значений -90 и -97

Все 3(три)?! Может быть "красная полосочка" пониже? Тогда у вас вполне приличный результат, ИМХО.

На -90 -97 (а учитывая прошивку ВВ, которая врёт на 10дБ в "минус", т.е. это -80 -87) наверное выше прыгнуть не получится. И еще - чем "качаете"? Если "просто виндой", то это еще один минус. Например, killcopy на той же винде у меня показывает результат минимум в 1,5-1,8 раза выше, чем стандартный виндовый "копипаст".



Share this post


Link to post
Share on other sites

Ну да, красная ниже остальных....не расписывать же как графики идут:), качаю виндой:(. Может стоит использовать направленные антенны за 1.5-3к ? а как быть с мощностью? увеличивать или нет?

Share this post


Link to post
Share on other sites

Ну да, красная ниже остальных....не расписывать же как графики идут:), качаю виндой:(. Может стоит использовать направленные антенны за 1.5-3к ? а как быть с мощностью? увеличивать или нет?

Лучше не стоит.

Share this post


Link to post
Share on other sites
Ну да, красная ниже остальных....не расписывать же как графики идут:), качаю виндой:(. Может стоит использовать направленные антенны за 1.5-3к ? а как быть с мощностью? увеличивать или нет?
Лучше не стоит.

А из каких соображений не стОит?? Или вы про мощность? Здесь согласен - для трассы в 400м увеличивать мощность не только не стОит, но и, ИМХО, просто бессмысленно и вредно. А вот насчет антенного хозяйства (направленную антенну и качественный фидер) я бы подумал.. С одной оговоркой - направленные антенны но с достаточно широким лепестком ДН (чтобы не попасть в мертвую зону - все же 400м это маловато..). Автор ничего не сказал про то, какой используется кабель и его длина, какие разъемы. Тут тоже может собачка порыться и очень неслАбо! Все же -90 (-80) для такого расстояния маловато, при условии, что имеет место отсутствие препятствий на трассе.



Самый лучший усилитель - это антенна! (с) Радиолюбительская аксиома.

Edited by AlKov

Share this post


Link to post
Share on other sites

И для начала я б вырубил SuperG и включил Antenna - 1. Плюс полностью согласен с AlKov. А антенны думаю с пигтейлами метров по 10 75-омного кабеля, вот и сигнал такой.

Share this post


Link to post
Share on other sites

Препятствий как таковых нету....кабель использую коакс. 50 Ом (конкретней не скажу) на одной точке длина кабеля составляет 1метр, на другой 7 метров, разъём в "банке" ...эм там как такового разъёма вообще нету, т.е. тупо впаяли в банку разъём, который обычно на телевизионные антенны ставят, он крепит кабель, который на определённую длину входит в банку))))). Будет ли нормально, если на одной поставить антенну направленную, а на другой оставить банку? Или надо покупать 2 одинаковых?

Share this post


Link to post
Share on other sites
Все точки в режиме P2P включены след. режимы SSID Broadcast, Pure G, Bridgelearning,G only, SuperG,WlanState, Eth2wlan;

Country code - RU

Data rate - best

Power 17dBm

Antenna - Best

Matstate 1

Когда в Acowa врубаю RSSI показывает rate 18 Mbps и 3 разноцветных кривых колеблются околок значений -90 и -97

Сделай так

set antenna 1

set power 20 - больше мощьность не поднимай, у меня уже 2 года при такой мощьности работает, дальше уже не прибавит, а передатчик посадишь

set freq - это частота канала, попробуй от -20 по -30 каналы, допустим set freq 2282 - это вроде -25 канал

ладно, дам тебе инструкцию =), часть последних команд не проверял сам, просто увидел где то и сохранил, возможно они для более свежих версий блюбоксов.



Краткое руководство пользователя.



С целью защиты от взлома в АР не используется интерфейс WWW(выключен), для управления используется CLI под Telnet или MIB для SNMP.



В GL-2454AP используется версия firmware, c помощью которой обеспечивается pureg, т.е. подключение в стандарте 802.11b невозможно. В этом режиме WLAN 802.11b воспринимают излучение WLAN pureg, как немодулированное излучение, т.е. pureg создает минимум помех для WLAN 802.11b и WLAN 802.11b создают минимум помех для pureg.

В радиоэфире pureg использует меньшую ширину спектра, чем 802.11b, несмотря на гораздо более высокие скорости передачи в радиоэфире, до 54Mbps. В GL-2454AP выставлена максимальная дальность на 57 километров включительно.



При использовании OS Windows рекомендуется использовать программу PuTTY версии 0.54 и выше для управления посредством Telnet. Заводской логин для Telnet : admin

пароля нет, т.е. вместо ввода символов пароля следует нажать клавишу Enter.



GL-2454AP поставляются в паре, в режиме PtP. Один имеет IP 192.168.1.50, другой - 192.168.1.24. После подключения источника питания эта пара уже сконфигурирована для линка друг с другом, т.е. если подключить антенны и ethernet, то wireless бридж готов к работе.



Контроль за работой wireless бриджа осуществляется

при помощи команд :



get matinfo – состояние таблиц бриджа

по всем интерфейсам, включая arp таблицу.

get station - отображение параметров интерфейса wlan1

если есть связь с удаленной станцией.

get nf - отображение текущего уровня шума в dBm.



Если включена автоподстройка чувствительности приемника (по умолчанию), уровни RSSI в команде get station отображаются в dBm с учетом шумового фона. Если в этом режиме, обнаруживается помеха с уровнем на 10 dBm выше, чем собственный уровень шумов приемника, то чувствительность приемника будет уменьшена на 10 dB. Таким образом, уровень помехи будет меньше порога чувствительности приемника. Но уровень RSSI будет отображаться на 10 dBm хуже. Т.е. если без помехи отображался уровень, например, -72 dBm то при помехе будет отображаться -82 dBm, поскольку в тракте приемника перестраиваемый аттеньюатор будет включен на затухание 10 dB.



Настройка wireless бриджа осуществляется

при помощи команд :



set ssid - установка имени WLAN сети

--новый ssid активируется

после команды reboot --



set frequency – установка рабочей частоты (канала),

если не задана частота, то будет

отображен весь доступный для

использования перечень частот.

--новая frequency активируется

после команды reboot --

Количество доступных для использования частот

зависит от выбора кода страны, который задется

при помощи команд :

set country

get country



set matstate – изменение режимов бриджевания



Оценка состояния радиоэфира и выбор свободной частоты осуществляется при помощи команд:



find bss -- Find BSS

поиск только тех WLAN которые,

могут работать в режиме, который

создаст помехи, с отображением

их режимов работы включая

MAC и RSSI в dBm.



Например:



WLAN Access Point wlan1 -> find bss

Traffic will be disrupted during the channel scan

=> BSS'es from the selected wireless mode <=

BSS Type Channel RSSI BSSID SECURITY MODE SSID

AP BSS 2.437 -95 00:03:2f:00:02:02 OFF 802.11g WLAN

AP BSS 2.437 -87 00:03:2f:00:02:01 OFF 802.11g WLAN

Ad-Hoc 2.457 -96 02:00:57:e0:8e:9a OFF 802.11b 123

Ad-Hoc 2.462 -91 02:0c:f1:04:6d:0a OFF 802.11b test

Ad-Hoc 2.462 -98 02:0c:f1:79:c9:b9 WEP 802.11b test

AP BSS 2.472 -89 00:03:2f:03:83:76 OFF 802.11b TEST

AP: 3, Ad-Hoc: 3. Total BSS: 6











find all -- Find All BSS

поиск всех WLAN с отображением

их режимов работы включая

MAC и RSSI в dBm.



Для ориентировки антенн рекомендуется использовать команду find bss при грубом нацеливании и get station и ping для точной юстировки антены.



Автоматический поиск рабочей частоты по наименьшему

уровню шума и помех :

find channel -- Find Available Channel



При использовании команд оценки состояния радиоэфира следует учитывать особенность их выполнения, заключающейся в том, что во время их выполнения производится пассивная/активная проверка всех частот диапазона и во время такой проверки линк с удаленным AP обрывается. Линк с удаленным AP восстанавливается только после завершения выполнения команд оценки состояния радиоэфира. Поэтому рекомендуется использовать эти команды при подключении со стороны ethernet. В случае подключения через wireless интерфейс, возможно неотображение результата выполнения этих команд с удаленной AP.



Значение скорости соединения в радиоэфире (rate) возможно узнать используя :

get rate -- Display Data Rate

Поумолчанию, после смены режимов, rate имеет значение best, т.е. значение rate , его конкретное изменение в меньшую или большую величину будет определятся внутренними настройками параметров “агресивности” которые по умолчанию выставлены на поддержание максимально возможной скорости, в зависимости от уровня помех и уровня RSSI. Реальную величину rate в каждый конкретный момент времени возможно узнать через команду get station. Для дальних линков рекомендуется использовать значение best.

Команда :

set rate best

Если необходимо получить максимально возможную скорость, поскольку при дальних линках сказывается влияние погодных условий, при наихудших погодных условия (дождь со снегом) на радиотрассе может появиться дополнительное затухание в 20dB@2.4GHz на каждые 30 км.



На коротких линках вместо адаптивного значения best возможно использовать фиксированное значение rate,например :

set rate 54

или

set rate 108

Для команды set rate нет необходимости выполнять reboot,

введенное значение исполняется немедленно.



В зависимости от наличия помех и величины RSSI

предельные значения RSSI и rate :

set rate 1 -- Select 1 Mbps RSSI= -97 dBm

set rate 2 -- Select 2 Mbps RSSI= -94 dBm

set rate 5.5 -- Select 5.5 Mbps RSSI= -91 dBm

set rate 11 -- Select 11 Mbps RSSI= -88 dBm

set rate 6 -- Select 6 Mbps RSSI= -90 dBm

set rate 9 -- Select 9 Mbps RSSI= -89 dBm

set rate 12 -- Select 12 Mbps RSSI= -88 dBm

set rate 18 -- Select 18 Mbps RSSI= -87 dBm

set rate 24 -- Select 24 Mbps RSSI= -84 dBm

set rate 36 -- Select 36 Mbps RSSI= -78 dBm

set rate 48 -- Select 48 Mbps RSSI= -75 dBm

set rate 54 -- Select 54 Mbps RSSI= -72 dBm



Т.е. даже на которотких линках, вначале необходимо при set rate best при помощи команды get station узнать реальное текущее значение RSSI, например, если RSSI= -76 dBm то устанавливать возможно только set rate 36 или set rate 24 … т.е. в сторону меньших скоростей.



Если при RSSI= -76 dBm ввести set rate 54 на удаленном AP то линк с ним через wireless будет утрачен и восстановить линк возможно только через etherhet удаленного AP.





GL-2454AP это многофункциональная точка доступа, которая поставляются уже оптимально настроена под режим PtP. Попытки совершенствовать настройки, используя большой набор команд CLI, могут ухудшить оптимальную настройку для режима PtP. Для восстановления оптимальных настроек (FactoryReset) для режима PtP следует в течении не менее 10 сек нажать на кнопку RESET которая расположена на задней стороне корпуса, возле разъема подключения источника питания =5V 1.8A.



После восстановления оптимальных настроек AP будет иметь IP 192.168.1.50 маску 255.255.255.0 и для окончательной настройки выполнить следующую последовательность команд:

set apmode p2p

set SuperG enable

set wdsacl allow 00:XX:XX:XX:XX:XX

reboot



Где 00:XX:XX:XX:XX:XX MAC удаленного AP,

MAC возможно узнать используя команды :

get macaddress

find all

find bss



Включение SuperG в режиме PtP позволяет увеличить реальную пропускную способность за счет механизма ускорения отправки фреймов без занятия дополнительного спектра в эфире. Настройка механизма ускорения отправки пакетов может осуществлятся при помощи:

get burstSeqThreshold -- Display Max Number of frames in a Burst

get burstTime -- Display Burst Time

set burstSeqThreshold -- Set Max Number of frames in a Burst

set burstTime -- Set Burst Time



Если одновременно включить SuperG и wirelessmode 108g :

set SuperG enable -- Enable SuperG Features

set wirelessmode 108g -- 802.11g Turbo



То это, в режиме PtP, позволяет увеличить почти в два раза реальную пропускную способность за счет использования двойной полосы спектра в радиоэфире. По умолчанию wirelessmode 108g не включена.



После FactoryReset & reboot для исключения дублирования IP, необходимо изменить настройки для IP :

set ipaddr -- Set IP Address

set ipmask -- Set IP Subnet Mask

и если необходимо :

set gateway -- Set Gateway IP Address



Firmware установленное в GL-2454AP может работать через специальный DIAP протокол. При помощи программы DIAP.EXE в случае необходимости возможно узнать и изменить IP Address и IP Subnet Mask из-под произвольной подсети.



Изменение версии firmware производится через tftp при помощи команд :

tftp srvip -- Setup the TFTP Server IP address.

tftp get -- Get a file from TFTP Server.

tftp update -- Update the file to the device.

Используя TFTP Server.



Запрещается увеличивать выходную мощность на величину большую чем 17 dBm, поскольку в этом случае встроенный PA будет работать в нелинейном режиме, что крайне негативно сказывается на возможности устойчиво работать

на OFDM т.е. на скорости 24Mbps и выше.



Использование set minimumrate позволяет включать

или выключать режим XR, если

set minimumrate [0.25 0.5 1x 2x 3] то будет включен

режим XR, если в команде set minimumrate указаны

обычные скорости то режим XR будет выключен.

Узнать работает режим XR или не работает

возможно при помощи команды :



WLAN Access Point wlan1 -> get xrbss

No XR Bss on WLAN 1



Включение или выключение режима XR происходит

Только после команды reboot. Рекомендуется

использовать режим XR только при очень низких

уровнях RSSI.





GL-2454AP имеет встроенный help для CLI. Полный перечень команд CLI приведен ниже.



WLAN Access Point login: admin

Password:

Atheros Access Point Rev 3.3.0.156

WLAN Access Point wlan1 -> ?

List of Access Point CLI commands:

config wlan -- config wlanX

connect bss -- connect to bssX

del acl -- Delete Access Control List

del wdsacl -- Delete WDS Access Control List

del key -- Delete Encryption key

find bss -- Find BSS

find channel -- Find Available Channel

find all -- Find All BSS

dhcps help -- Display DHCP Server Command Help

get 11gonly -- Display 11g Only Allowed

get 11goptimize -- Display 11g Optimization Level

get acl -- Display Access Control List

get wdsacl -- Display WDS Access Control List

get wdsap -- Display WDS Access Point

get apmode -- Display AP Mode(runtime)

get aging -- Display Aging Interval

get antenna -- Display Antenna Diversity

get association -- Display Association Table

get authentication -- Display Authentication Type

get autochannelselect -- Display Auto Channel Select

get basisconnect -- Display Basis of Connect Mode

get beaconinterval -- Display Beacon Interval

get burstSeqThreshold -- Display Max Number of frames in a Burst

get burstTime -- Display Burst Time

get bridgelearning -- Get bridge learning status

get calibration -- Display Noise And Offset Calibration Mode

get cckTrigHigh -- Display Higher Trigger Threshold for CCK Phy Errors for ANI Control

get cckTrigLow -- Display Lower Trigger Threshold for CCK Phy Errors for ANI Control

get cckWeakSigThr -- Display ANI Parameter for CCK Weak Signal Detection Threshold

get cipher -- Display Encryption cipher

get config -- Display Current AP Configuration

get countrycode -- Display Country Code

get ctsmode -- Display CTS mode

get ctsrate -- Display CTS rate

get ctstype -- Display CTS type

get dhcpc -- Display DHCP Clinet State

get domainsuffix -- Display Domain Name Server suffix

get dtim -- Display Data Beacon Rate (DTIM)

get enableANI -- Display Adaptive Noise Immunity Control On/Off

get encryption -- Display Encryption Mode

get eth2wlan -- Display Eth2Wlan Broadcast packet filter state

get extendedchanmode -- Display Extended Channel Mode

get firStepLvl -- Display ANI Parameter for FirStepLevel

get fragmentthreshold -- Display Fragment Threshold

get frequency -- Display Radio Frequency (MHz)

get gateway -- Display Gateway IP Address

get groupkeyupdate -- Display Group Key Update Interval (in Seconds)

get hardware -- Display Hardware Revisions

get hostipaddr -- Display Host IP Address

get ipaddr -- Display IP Address

get ipmask -- Display IP Subnet Mask

get key -- Display Encryption Key

get keyentrymethod -- Display Encyrption Key Entry Method

get keysource -- Display Source Of Encryption Keys

get login -- Display Login User Name

get macaddress -- Display Mac address

get minimumrate -- Display Minimum Rate

get nameaddr -- Display IP address of name server

get nf -- Display Noise Floor

get noiseImmunityLvl -- Display ANI Parameter for Noise Immunity Level

get ofdmTrigHigh -- Display Higher Trigger Threshold for OFDM Phy Errors for ANI Control

get ofdmTrigLow -- Display Lower Trigger Threshold for OFDM Phy Errors for ANI Control

get ofdmWeakSigDet -- Display ANI Parameter for OFDM Weak Signal Detection

get power -- Display Transmit Power Setting

get quietAckCtsAllow -- Display if Ack/Cts frames are allowed during quiet period

get quietDuration -- Display Duration of quiet period

get quietOffset -- Display Offset of quiet period into the beacon period

get radiusname -- Display RADIUS server name or IP address

get radiusport -- Display RADIUS port number

get rate -- Display Data Rate

get remoteAp -- Display Remote Ap's Mac Address

get hwtxretries -- Display HW Transmit Retry Limit

get swtxretries -- Display SW Transmit Retry Limit

get rtsthreshold -- Display RTS/CTS Threshold

get shortpreamble -- Display Short Preamble Usage

get shortslottime -- Display Short Slot Time Usage

get sntpserver -- Display SNTP/NTP Server IP Address

get softwareretry -- Display Software Retry

get spurImmunityLvl -- Display ANI Parameter for Spur Immunity Level

get ssid -- Display Service Set ID

get ssidsuppress -- Display SSID Suppress Mode

get station -- Display Station Status

get SuperG -- Display SuperG Feature Status

get systemname -- Display Access Point System Name

get sta2sta -- Display wireless STAs to wireless STAs connect state

get eth2sta -- Display ethernet to wireless STAs connect state

get telnet -- Display Telnet Mode

get timeout -- Display Telnet Timeout

get matinfo -- Display MAT Information

get matstate -- Get MAT Status

get syslog -- Display Syslog Information

get tzone -- Display Time Zone Setting

get uptime -- Display UpTime

get wds -- Display WDS Mode

get wirelessmode -- Display Wireless LAN Mode

get wpaie -- Display current IE of WPA

get wlanstate -- Display wlan state

get xrpoll -- Display XR poll

get xrbss -- Display XR Bss Info

get xrFragmentThreshold -- Display XR fragment threshold

help -- Display CLI Command List

ping -- Ping

reboot -- Reboot Access Point

quit -- Logoff

set 11gonly -- Set 11g Only Allowed

set 11goptimize -- Set 11g Optimization Level

set acl -- Set Access Control List

set wdsacl -- Set WDS List

set aging -- Set Aging Interval

set antenna -- Set Antenna

set apmode -- Set AP Mode

set authentication -- Set Authentication Type

set autochannelselect -- Set Auto Channel Selection

set basisconnect -- Set Basis of Connect Mode

set beaconinterval -- Modify Beacon Interval

set bridgelearning -- Enable/disable bridge learning

set burstSeqThreshold -- Set Max Number of frames in a Burst

set burstTime -- Set Burst Time

set calibration -- Set Calibration Period

set cckTrigHigh -- Set Higher Trigger Threshold for CCK Phy Errors For ANI Control

set cckTrigLow -- Set Lower Trigger Threshold for CCK Phy Errors For ANI Control

set cckWeakSigThr -- Set ANI Parameter for CCK Weak Signal Detection Threshold

set cipher -- Set Cipher

set countrycode -- Set Country Code

set ctsmode -- Set CTS Mode

set ctsrate -- Set CTS Rate

set ctstype -- Set CTS Type

set dhcpc -- Set DHCP Clinet State

set domainsuffix -- Set Domain Name Server Suffix

set dtim -- Set Data Beacon Rate (DTIM)

set enableANI -- Turn Adaptive Noise Immunity Control On/Off

set encryption -- Set Encryption Mode

set extendedchanmode -- Set Extended Channel Mode

set eth2wlan -- Set Eth2Wlan Broadcast packet filter state

set factorydefault -- Restore to Default Factory Settings

set firStepLvl -- Set ANI Parameter for FirStepLevel

set Radio Frequency (MHz) -- Set Fragment Threshold

set frequency -- Set Radio Frequency (MHz)

set gateway -- Set Gateway IP Address

set groupkeyupdate -- Set Group Key Update Interval (in Seconds)

set hostipaddr -- Set Host IP address

set ipaddr -- Set IP Address

set ipmask -- Set IP Subnet Mask

set key -- Set Encryption Key

set keyentrymethod -- Select Encryption Key Entry Method

set keysource -- Select Source Of Encryption Keys

set login -- Modify Login User Name

set matstate -- Set MAT Status

set syslog -- Set sysLog settings

set minimumrate -- Set Minimum Rate

set nameaddress -- Set Name Server IP address

set noiseImmunityLvl -- Set ANI Parameter for Noise Immunity Level

set ofdmTrigHigh -- Set Higher Trigger Threshold for OFDM Phy Errors for ANI Control

set ofdmTrigLow -- Set Lower Trigger Threshold for OFDM Phy Errors for ANI Control

set ofdmWeakSigDet -- Set ANI Parameter for OFDM Weak Signal Detection

set password -- Modify Password

set passphrase -- Modify Passphrase

set power -- Set Transmit Power

set quietAckCtsAllow -- Allow Ack/Cts frames during quiet period

set quietDuration -- Duration of quiet period

set quietOffset -- Offset of quiet period into the beacon period

set radiusname -- Set RADIUS name or IP address

set radiusport -- Set RADIUS port number

set radiussecret -- Set RADIUS shared secret

set rate -- Set Data Rate

set remoteAP -- Set Remote AP's Mac Address

set hwtxretries -- Set HW Transmit Retry Limit

set swtxretries -- Set SW Transmit Retry Limit

set rtsthreshold -- Set RTS/CTS Threshold

set shortpreamble -- Set Short Preamble

set shortslottime -- Set Short Slot Time

set sntpserver -- Set SNTP/NTP Server IP Address

set softwareretry -- Set Software Retry

set spurImmunityLvl -- Set ANI Parameter for Spur Immunity Level

set ssid -- Set Service Set ID

set ssidsuppress -- Set SSID Suppress Mode

set SuperG -- Super G Features

set systemname -- Set Access Point System Name

set sta2sta -- Set wireless STAs to wireless STAs connect state

set eth2sta -- Set ethernet to wireless STAs connect state

set tzone -- Set Time Zone Setting

set wds -- Set WDS Mode

set wep -- Set Encryption Mode

set wlanstate -- Set wlan state

set wirelessmode -- Set Wireless LAN Mode

set xr -- Set XR

set telnet -- Set Telnet Mode

set timeout -- Set Telnet Timeout

timeofday -- Display Current Time of Day

version -- Software version

snmp adduser -- Add User To SNMP Agent

snmp deluser -- Delete User From SNMP Agent

snmp showuser -- Show User In SNMP Agent

snmp setauthkey -- Set User Auth Key

snmp setprivkey -- Set User Private Key

snmp addgroup -- Add User Group

snmp delgroup -- Delete User Group

snmp showgroup -- Show User Group

snmp addview -- Add User View

snmp delview -- Delete User View

snmp showview -- Show User View

snmp addcomm -- Add Communication String

snmp delcomm -- Delete Communication String

snmp showcomm -- Show Communication String

snmp addhost -- Add Host To Notify List

snmp delhost -- Delete Host From Notify List

snmp showhost -- Show Host In Notify List

snmp authtrap -- Set Auth Trap Status

snmp sendtrap -- Send Warm Trap

snmp load_default -- Load SNMP Default Setting

tftp get -- Get a file from TFTP Server.

tftp uploadtxt -- Upload the configuration of the device to TFTP Server.

tftp srvip -- Setup the TFTP Server IP address.

tftp update -- Update the file to the device.

tftp info -- Information about the TFTPC setting.







Фильтрация wlan по мак адресу

set acl allow xx:xx:xx:xx:xx:xx

set acl enable

set acl strict

reboot



set pureg enable

Это команда выключает режим DSSS,

оставляет только OFDM.

Причем в OFDM эта команда

изменяет расположение точек на фазовой плоскости,

вследствии чего AP воспринимает

излучение от других DSSS и OFDM (802.11g/b)

как излучение СВЧ печки, т.е. не обрабатывать "чужие" пакеты.

При set pureg disable

AP будет обрабатывать каждый пакет от

"чужих" WiFi.





Режимы для сканирования других соседствующих точек

set wi 11g

set pureg d

reboot



После чего find bss & find all

будет показывать базовые AP как 11b так и 11g



Клиентов же этих базовых AP можно будет

пока увидеть только по команде

t s 15

т.е. если канал свободен

то после reboot там будет

длительное время none ...

Команда t s 15 показывает RSSI в dBm

от последнего пакета который был "распознан" как пакет из эфира,

не разбираясь чей это пакет



pureg это в переводе ЧИСТЫЙ G

и естественно команда включения или выключения

ЧИСТОГО G работает ТОЛЬКО если AP в режиме 11g (802.11g)

и НЕРАБОТАЕТ в режимах turbo и 11b



t s 12 это счетчик WLAN - можно узнать о количестве и прохождении пакетов, а также количестве мультипатчей. ( Чем меньше потерянных пакетов и мультипатчей, тем лучше).



t s 15 -показывает RSSI последнего любого правильного пакета принятого из эфира.



Работа В качестве клиента ACL

alpha

vec21234

set pureg disable

set apmode apc

set remoteap xx:xx:xx:xx:xx:xx (мак точки к которой подключаешся)

set ssid xxxxxx (ssid точки к которой подключаешся)

set frequency xxxx (частота точки к которой подключаешся)

set matstate 2 или set matstate 3

reboot



set sta2sta disable -Разрешить обмен данными только между клиентом и езернет интерфейсом.

reboot



eth2wlan -разрешает или запрещает прохождение broadcast



поменяйте модуляцию в XMode и не увидят

s x i 1033 –например



set noiseImmunityLvl -нужно проверить эту команду, по заверениям некоторых, может повысить производительность.



Share this post


Link to post
Share on other sites
ruzalit респект и уважуха!!!:)

Share this post


Link to post
Share on other sites

Кто-нить может посоветовать антенны??? Насчёт "фидера" - это я так понимаю кабель, сколько стоит?

Share this post


Link to post
Share on other sites

Я брал сборку до 3 метров от точки до антенны по 450рублей, на 5 метров 5d-fb обжатый разъемами tnc по 700рублей, плюс коротенький переходной 40 см пигтейл, диаметром 4-5 мм с толстого кабеля на разъем точки, это нужно, чтобы сохранить гибкость и не сломать разъем. Разъемы подбирать, с одной стороны в зависимости от антенного, с другой, в зависимости от разъема переходного пигтейла в случае применения толстого кабеля, если это короткий до 3 метров кабель то пигтейл не нужен, потому, как у него достаточная гибкость при диаметре до 5мм и на него вполне номально подходит sma разъем. В случае применения кабеля более 7 метров, кабель лучше использовать не хуже 8d-fb, потери гораздо меньше будут.

Share this post


Link to post
Share on other sites

для начала выкиньте банки и сделайте биквадраты

Share this post


Link to post
Share on other sites

ruzalit обьясни мне зачем на 400 метров ставить set power 20? Почему Вы мух не бьёте ШИЛКОЙ или ГРАДОМ?

Share this post


Link to post
Share on other sites

это в случае его баночных антенн, при нормальных антеннах этого конечно не нужно делать

Share this post


Link to post
Share on other sites

Парни, а точки долго жить будут при увеличении мощности? Биквадрат - разве не секторная антенна? Труднее делать чем банку?

Share this post


Link to post
Share on other sites

чем меньше передатчик насиловать, тем дольше жить будет, вечного то ничего нет, просто ресурс поменьше станет =) , можно и 12dbm сделать, будет еще дольше жить передатчик.

Share this post


Link to post
Share on other sites

Подскажите в чем пробелема нехочет цепляться ноут к 2100АР ВВ а г700 ап вобще не видит ее. Pure G и SuperG выключены

Share this post


Link to post
Share on other sites

в смысле какие? г700 вобще не 2100АР а ноут видит но когда нажимаешь подключиться ><уй подключаей

Share this post


Link to post
Share on other sites

Представьте, что Вам незнакомый человек задаёт вопрос: У меня есть 2 средства передвижения одно зелёное, другое красное, а до работы я доехать немогу, в чём проблема.Вот и Вы задали вопрос с кучей неизвестных и при всём желании Вам помочь, это сделать НЕВОЗМОЖНО.Опишите нормально, что к чему подключаете и с какими настройками!

Edited by верховцев

Share this post


Link to post
Share on other sites

вот настройки

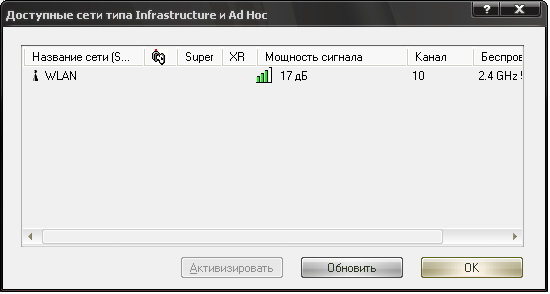

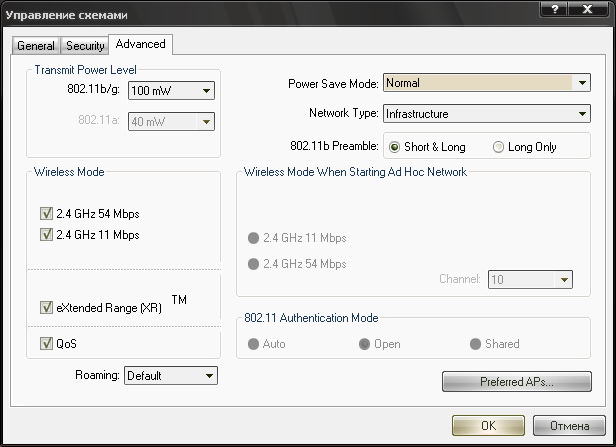

первый рисунок это настройки 2100АР а второй и третий ноута. Расстояния между ними 2 метра

(ноут видит 2100АР а цепляться не хочет)




Edited by kamehck

Share this post


Link to post
Share on other sites

так в какую урну кидать этот гомнолинк ту что для бумаги или для пластика? =))

Share this post


Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now
Sign in to follow this
