Настройка IGMP

Ситуация следующая: пытаюсь настроить IGMP для трансляции ТВ в сети, сеть полностью управляема, построена на D-Link DES3526, 30xx и разных Каталистах.

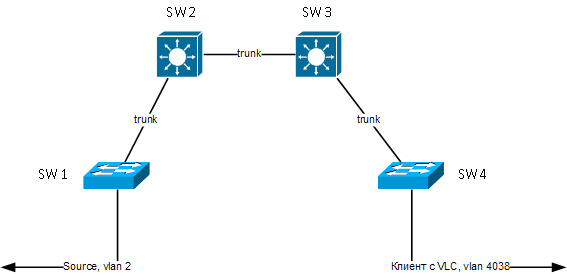

Примерная схема:



SW1 - C2960G

SW2 - C3750G (на нем активен ip igmp snooping querier)

SW3 - C3750G

SW4 - DES3526



Вещание идет в vlan 2 (239.1.1.1:1234), тестовый клиент находится в vlan 4038. Когда клиент запрашивает поток, группа появляется:



SW2#sh ip igmp snooping groups | incl 4038
4038      239.1.1.1                igmp        v2          Gi1/0/2



Поток с источника идет:



00:15:27.310523 IP 79.140.16.21.62293 > 239.1.1.1.1234: UDP, length 1328
00:15:27.366572 IP 79.140.16.21.62293 > 239.1.1.1.1234: UDP, length 1328
00:15:27.422645 IP 79.140.16.21.62293 > 239.1.1.1.1234: UDP, length 1328
00:15:27.478695 IP 79.140.16.21.62293 > 239.1.1.1.1234: UDP, length 1328
00:15:27.535773 IP 79.140.16.21.62293 > 239.1.1.1.1234: UDP, length 1328



Тем не менее, у клиента абсолютно ничего не происходит... что может быть не так?

Похоже, проблема с трансляцией мультикаста из одной vlan в другую.


Edited by Alexey K

Share this post


Link to post
Share on other sites
Ситуация следующая: пытаюсь настроить IGMP для трансляции ТВ в сети, сеть полностью управляема, построена на D-Link DES3526, 30xx и разных Каталистах.



SW2#sh ip igmp snooping groups | incl 4038
4038      239.1.1.1                igmp        v2          Gi1/0/2





Тем не менее, у клиента абсолютно ничего не происходит... что может быть не так?

Похоже, проблема с трансляцией мультикаста из одной vlan в другую.

sw2 и sw3 - рутящие? между ними надо настраивать рутинг мультикаста, а не просто igmp snooping

Share this post


Link to post
Share on other sites
Ситуация следующая: пытаюсь настроить IGMP для трансляции ТВ в сети, сеть полностью управляема, построена на D-Link DES3526, 30xx и разных Каталистах.



SW2#sh ip igmp snooping groups | incl 4038
4038      239.1.1.1                igmp        v2          Gi1/0/2





Тем не менее, у клиента абсолютно ничего не происходит... что может быть не так?

Похоже, проблема с трансляцией мультикаста из одной vlan в другую.

sw2 и sw3 - рутящие? между ними надо настраивать рутинг мультикаста, а не просто igmp snooping

Да, но там тот самый vlan 4038 протаскивается по L2.



Хотя... на SW2 есть SVI-интерфейс vlan2, а на SW3 - vlan4038. vlan2 находится в vrf, vlan4038 - нет.

Edited by Alexey K

Share this post


Link to post
Share on other sites

Хотя... на SW2 есть SVI-интерфейс vlan2, а на SW3 - vlan4038. vlan2 находится в vrf, vlan4038 - нет.

у... тяжелый случай.

Share this post


Link to post
Share on other sites
Хотя... на SW2 есть SVI-интерфейс vlan2, а на SW3 - vlan4038. vlan2 находится в vrf, vlan4038 - нет.
у... тяжелый случай.

Да, тяжелее некуда.

Share this post


Link to post
Share on other sites
mvr
Не подойдет...



Частично решил задачу через роутинг, пока в пределах vrf.

Edited by Alexey K

Share this post


Link to post
Share on other sites

Подскажите. Вот у меня щас работает в общем vlan1 телевидение в тестовом режиме, в первом посте не совсем понял как работает если телевидение пускать в отдельном влане? Пользователь в влане 4038 запрашивает поток и с влана 2 поток сам идет в влан 4038 ?

Share this post


Link to post
Share on other sites

Кто может посоветовать хорошие мануали по IGMP Snooping. Функциям и тд.(Поиск юзал!)
