Линк на 40км NLOS 2.4 MT XR2 тарелки 0.9

Господа. Давайте-ка пообсуждаем реальность затеи.

40км. Микротик. 2.4Ггц. Карты UBIQUITI XR2 600Mw. Зеркала 0.9 + облучатели от вектора.

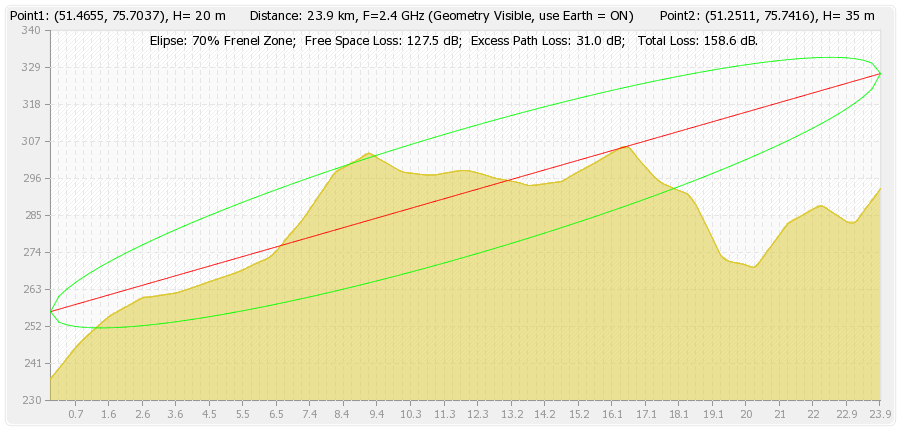

Насколько всё реально? Трасса прилагается.


Share this post


Link to post
Share on other sites

Примерно на "глазок" , линк поймаешь, но запаса по амплитуде не будет. гора первая 20 дБ "сьедает" .. а запас на 6 Мб скорости, всего 34 дБ.

Share this post


Link to post
Share on other sites

можно 1.2 поставить + 3дб

а также 5мгц, еще +6дб, лишь бы стабильно было, 6мбит за глаза хватит

Share this post


Link to post
Share on other sites

В данном случае бы поставил бы 1.4 м, у нее более подходящее отношение F/d к бестеровскому облучателю, кабель не более метра, в данном случае +5 дБ дало бы выйгрышь с каждой стороны, и как раз бы запас на погоду бы бы. с 5Ггц не вариант: выйгрыша не дает, т.к. у тебя закрытый линк, и зависимлсть ослабевания в даннос случае от частоты идет в 4 степени, .т.е. с увеличением частыты в два раза, затухание возрастет на порядка на 14 дБ. а прирост чувствительности антенн +8 дБ. в итоге получаем -6 дБ.

по общим вопросам по линку - не забуть включить нстрим, иначе линка не будет вообще.(либо фиксать аск)

Если есть возможность - юзай турбо режим, выйгрышь в скорости и надежнсоит будет в два раза. в дав раза выше скорость и в два раза выше чувствительность.



а что за прогой пользуешься (хорошие, и главное верные данные показывает )????

Share this post


Link to post
Share on other sites
а что за прогой пользуешься (хорошие, и главное верные данные показывает )????

Присоеденюсь к вопросу. Весьма наглядно картинка смотрится.



Share this post


Link to post
Share on other sites

http://www.integrapro.ru/linktest/ + Google Earth

за советы спасибо, мимолетом: кто как настраивает зеркала + можно ли заюзать прямофокус вместо офсета?

Share this post


Link to post
Share on other sites

Вы на 100 метровой высоте собрались вешать 1,4м зеркала??????

На такой высоте менее 5 метров в секунду ни когда и не дуло...

Вы зеркала туда даже поднять не сможете - не то, что повесить.

Share this post


Link to post
Share on other sites

Я вешал и 1.8 м на высоте 300 метров. да, ветер дует... причем если держаться только за тарелку - улетаешь вместе с ней. но есть тросы, крепеж хитрый, и с помошью него можно все что угодно повесить.

Share this post


Link to post
Share on other sites

юзай турбо режим, выйгрышь в скорости и надежнсоит будет в два раза.

турбо режим даст только минус 6, -10дб от сигнала. Наоборот надо полосу уменьшать

Share this post


Link to post
Share on other sites
Вы на 100 метровой высоте собрались вешать 1,4м зеркала??????

На такой высоте менее 5 метров в секунду ни когда и не дуло...

Вы зеркала туда даже поднять не сможете - не то, что повесить.

Ну у вас как обычно. Ага?

Вобщето уже стоит там 0.9. И если будет надо, поднимут даже 2х метровую.

Пректатить истерику :)

Share this post


Link to post
Share on other sites
а высота антенны это над землёй или над уровнем моря?

земли



юзай турбо режим, выйгрышь в скорости и надежнсоит будет в два раза.

турбо режим даст только минус 6, -10дб от сигнала. Наоборот надо полосу уменьшать

я тоже думаю что заюзать 5мгц



а что насчет нстрима? реально влияет на стабильность?

Share this post


Link to post
Share on other sites
Вы на 100 метровой высоте собрались вешать 1,4м зеркала??????

На такой высоте менее 5 метров в секунду ни когда и не дуло...

Вы зеркала туда даже поднять не сможете - не то, что повесить.

Ну у вас как обычно. Ага?

Вобщето уже стоит там 0.9. И если будет надо, поднимут даже 2х метровую.

Пректатить истерику :)

Ну 0,9 и 1,4 - это РАЗНЫЕ вещи!

1,4 просто порвет на такой высоте, поверте моему опыту, даже если вы ее крепеж приварите к основанию мачты.

Вот Вам ОЧЕНЬ добрый совет:

Найдите 27Дб конифер.

Share this post


Link to post
Share on other sites
Ну 0,9 и 1,4 - это РАЗНЫЕ вещи!

1,4 просто порвет на такой высоте, поверте моему опыту, даже если вы ее крепеж приварите к основанию мачты.

Вот Вам ОЧЕНЬ добрый совет:

Найдите 27Дб конифер.

Как можно порвать цельнометалическую антенну? КАК? Чтото Вы нам тут рассказываете из области фантастики, вам же выше написали что 1.9 на 300 метром ставят. Сомневаетесь?

Share this post


Link to post
Share on other sites

Исходя из последних тестов .. 5мгц полоса сильно подвержена перепадам температур у карточек (тестировались rb52,rb52h,dwl520,dwl-ag530,sr2-5) ..глюки страшные, вплоть на базе стоит 2332мгц частота band=2ghz-5mhz - клиент видит базу но говорит что частота 2302мгц и уровень в два раза меньше .. солнышко пригреет - ситуация стабилизируеться :D Морозец- все дистабилизируеться .. С полосой 10мгц пока проблемм не наблюдаеться ..

Share this post


Link to post
Share on other sites

Исходя из последних тестов .. 5мгц полоса сильно подвержена перепадам температур у карточек (тестировались rb52,rb52h,dwl520,dwl-ag530,sr2-5) ..глюки страшные, вплоть на базе стоит 2332мгц частота band=2ghz-5mhz - клиент видит базу но говорит что частота 2302мгц и уровень в два раза меньше .. солнышко пригреет - ситуация стабилизируеться :D Морозец- все дистабилизируеться .. С полосой 10мгц пока проблемм не наблюдаеться ..

При каком минусе такие глюки?

Share this post


Link to post
Share on other sites
Ну 0,9 и 1,4 - это РАЗНЫЕ вещи!

1,4 просто порвет на такой высоте, поверте моему опыту, даже если вы ее крепеж приварите к основанию мачты.

Вот Вам ОЧЕНЬ добрый совет:

Найдите 27Дб конифер.

Как можно порвать цельнометалическую антенну? КАК? Чтото Вы нам тут рассказываете из области фантастики, вам же выше написали что 1.9 на 300 метром ставят. Сомневаетесь?

Я Вам ГАРАНТИРУЮ, что владелец мачты НЕ ДАСТ Вам поставить 1,9м зеркало на отметке 100 метров и выше.

Как можно порвать антену???? - ЛЕГКО.

С месяц назад в Харькове дул ветерок - у нас РАЗОРВАЛО 1,2м антену - 16 этажка, ветреная сторона

Антену не сфотографировал - не до этого было, а вот кронштейн, арматуру которого вытянуло в проволку - могу показать - лежит на складе, как пособие для монтажников.

Вы хоть раз были на высоте 100 метров?

Share this post


Link to post
Share on other sites
Я Вам ГАРАНТИРУЮ, что владелец мачты НЕ ДАСТ Вам поставить 1,9м зеркало на отметке 100 метров и выше.

Как можно порвать антену???? - ЛЕГКО.

С месяц назад в Харькове дул ветерок - у нас РАЗОРВАЛО 1,2м антену - 16 этажка, ветреная сторона

Антену не сфотографировал - не до этого было, а вот кронштейн, арматуру которого вытянуло в проволку - могу показать - лежит на складе, как пособие для монтажников.

Вы хоть раз были на высоте 100 метров?

Я Вам ОБЕЩАЮ фотки 1.2-1.4 на этой вышке!

Мне там быть не зачем, я высоты боюсь, а вот монтажники по 3 раза в день туда лазят :) Так что прекращайте свои умозаключения.

Будете извиняться если покажу 1.9 на этой высоте? С подробным фотом индивидулаьного крепления.



А как Вам такая затея?


Share this post


Link to post
Share on other sites

Первая затея из разряда бросания монеты. Орел или решка. Так никто линки не строит. Да и с полутораметровым зеркалом на вышке (если это не Останкинская телебашня или в случае если за зеркалом будет реальная "глухая" конструкция) это явный перебор.

Вторая идея - нереализуема.



Надеюсь, что пользователи нашего калькулятора вскоре смогут делать более приближенные к действительности расчеты с учетом внешних антенн и потерь на разъемах и в кабелях. Кроме того, самостоятельно вводить тип оборудования и его параметры, создавая тем самым профили различных беспроводных систем.

Edited by Василий Прокофьев

Share this post


Link to post
Share on other sites

Естественно оборудование будет из разряда "деньги некуда девать"...нужно ли оно такое?

Share this post


Link to post
Share on other sites

L-ZiX



itl2044 говорит эмоционально, но верно.

в том плане что на крепеж вниманеи обратите.



На самом деле ставят и 3-метровые зеркала и больше на таких высотах, собственно, все видели антены похожие на ракушки, телевизеонные релейки...



а фотки было б интерсно ...

Share this post


Link to post
Share on other sites

sirmax

Естественно, с крепежем надо будет очень постараться, ибо подсудное дело, если на голову свалится кому-нибудь. Турма сидеть не хочется.

Фотки будут, если будем ставить такую тарель.



P.S. можно в личку ссылочу по этим релейкам? всегда хотел почитать

Share this post


Link to post
Share on other sites

Мужики, то что тарели на высотах ставят, это однозначно. У самого на 80метрах 1,65 оффсетка на 5ггц стоит. Устанавливал лично, сварки по крепежам + усилинеия делел тоже лично, ибо как писалось сдуть может. Кстати высота вышки над уровнем моря более 1800м была.

А насчет линк бюджета будьте пессимистами, схема нерабочая, даже с учетом 900мгц. Погодные изменения будут негативно влиять на линк 900мгц.
