максимальная длина воздушки

Уверен что боян, но не могу найти.



Нужна информация, практическая и теоритеческая, какой максимальный пролёт можно делать кабелем типа 8-ка.



У меня еврокабель, трос вроде как 7кн





Поделитесь опытом пожалуйста :)

Share this post


Link to post
Share on other sites

мне рассказывали про 380 метров.

так как посчитать?

Share this post


Link to post
Share on other sites

да понятно всё это.

конечно всё должно быть обоснованно расчётом + запас.

Собственно и ищу алгоритм.

Share this post


Link to post
Share on other sites

Собственно и ищу алгоритм.

У кабеля в паспорте указано максимальное его натяжение и вес 1 м. кабеля. Дальше нетрудно сосчитать...

Share this post


Link to post
Share on other sites

Ветровую и снеговую нагрузку посчитать тоже несложно? Которые зависят чуть-ли не от погоды на Марсе?

Вешать только в пределах длины, обозначенной производителем - ибо жизнь, здоровье и свобода - дороже

Share this post


Link to post
Share on other sites
У кабеля в паспорте указано максимальное его натяжение и вес 1 м. кабеля. Дальше нетрудно сосчитать...
Основное в рассчете не вес кабеля, а "провес" (т.е. сила натяжения).

Есть формула где-то в вики, надо найти ее будет...



Ветровую и снеговую нагрузку посчитать тоже несложно? Которые зависят чуть-ли не от погоды на Марсе?

Вешать только в пределах длины, обозначенной производителем - ибо жизнь, здоровье и свобода - дороже

Ветровые нагрузки и обледенение не так велики.

Главное не натягивать со всей дури, пусть висит спокойно...

Share this post


Link to post
Share on other sites

имей ввиду, чем сильнее провес - тем меньше натяжение. сильно не натягивай. выглядит не очень красиво, но зато доп. запас прочности.

Share this post


Link to post
Share on other sites

нашел доки на свой кабель.

http://www.eurocabel-1.ru/product/opd.htm



у меня есть кабель на 9 и 12 кн

там указано 100м и 150м рекомендуемые расстояния.



У меня целевой пролет 260м. Тот кабель что на 12кн ощутимо тяжелее - и натягивать его представляется малореальным. Хотели тянуть каблем на 9кн 16 волокон.

Теперь думаю я что играть с судьбой не мой вариант (хотя мне рассказывали что живут пролеты по 380м кабелем 9кн). Буду думать как уложиться в рекомендованные длины.



Хотя если найти нормальный снип, и посчитать всё точнее - было бы лучше.





Share this post


Link to post
Share on other sites

Еще вопрос - часть воздушки над лесом. Через ветки не получается протянуть.

Хочется воспользоваться арбалетом или луком :) Вроде людей\машин в зоне поражения нет.. У кого какой опыт? Не деревья же пилить.

Share this post


Link to post
Share on other sites
Еще вопрос - часть воздушки над лесом. Через ветки не получается протянуть.

Хочется воспользоваться арбалетом или луком :) Вроде людей\машин в зоне поражения нет.. У кого какой опыт? Не деревья же пилить.

вертолет на радиоуправлении или воздушный шар



Share this post


Link to post
Share on other sites
у меня есть кабель на 9 и 12 кн

там указано 100м и 150м рекомендуемые расстояния.



У меня целевой пролет 260м. Тот кабель что на 12кн ощутимо тяжелее - и натягивать его представляется малореальным. Хотели тянуть каблем на 9кн 16 волокон.

Теперь думаю я что играть с судьбой не мой вариант (хотя мне рассказывали что живут пролеты по 380м кабелем 9кн). Буду думать как уложиться в рекомендованные длины.

Там ведь указано, что 1 км. кабеля весит 160 кг., у тебя - 260м, т.е 41 кГ. Допустимое растягивающее усилие - 9кН, т.е 900кГ. Запас - двадцатикратный! Даже с учётом динамических нагрузок в виде ветра, дождя и снега запас всё равно огромный! Тяни смело и не парься. Только натягивай посильнее, что бы не "колбасило" его на ветру, если понадобится - лебёдкой. Стрела прогиба 1.5 метра на 100м длинны - орентируйся на это.
Edited by SvS

Share this post


Link to post
Share on other sites
Там ведь указано, что 1 км. кабеля весит 160 кг., у тебя - 260м, т.е 41 кГ. Допустимое растягивающее усилие - 9кН, т.е 900кГ. Запас - двадцатикратный! Даже с учётом динамических нагрузок в виде ветра, дождя и снега запас всё равно огромный! Тяни смело и не парься. Только натягивай посильнее, что бы не "колбасило" его на ветру, если понадобится - лебёдкой. Стрела прогиба 1.5 метра на 100м длинны - орентируйся на это.
Считал, правда, в уме... Насчитал 6 кН, при стреле провиса 1,5%, без учета ветра и снега. Ссыкотно (с)

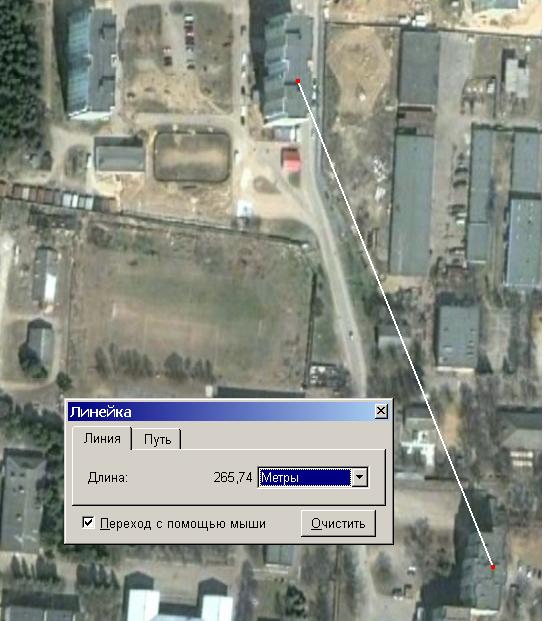

P.S. Есть вот такой реальный линк, 2 года провисел, но он вроде 12 кН


Share this post


Link to post
Share on other sites

Еще вопрос - часть воздушки над лесом. Через ветки не получается протянуть.

В обход делать перекидку. Сложно, долго, но работает -)

Share this post


Link to post
Share on other sites

ну и что эта считалка насчитает?

ну да, получается 3-4кн, допустимая нагрузка на трос 9кн.

можно вешать? а ветер, снег, объединение? Как на провис будут влиять температурные деформации?

Share this post


Link to post
Share on other sites

Самая здравая тема по данному вопросу

icon11.gifhttp://forum.nag.ru/forum/index.php?showtopic=13371

И полностью раскрытая тема но потяжелее

icon11.gifhttp://www.timesfiber.com/index.cfm/fuseac...es,1006a-tn.pdf
