D-LInk DWL-2100 AP расстояние 6.4 км каки должны бы ть настройки чтоб получить максимальный результат?

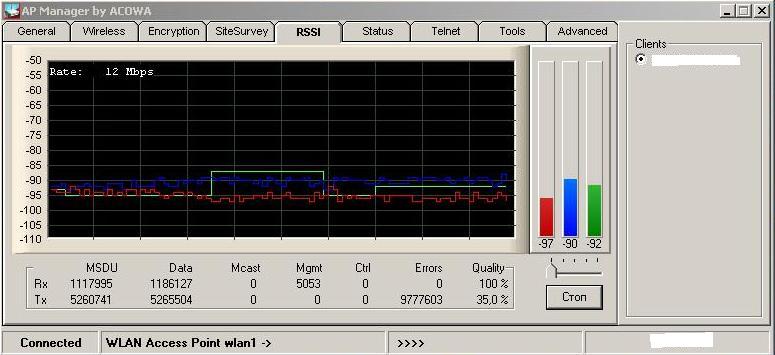

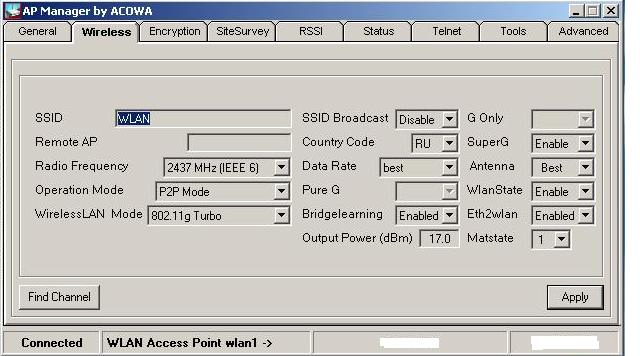

Добрый всем день ,есть две точки D-LInk DWL-2100 AP(прошивка GW-AP54SG v210.r376.t455),антены направленные 24dB,от антены до точки 6 метровый переходник, расстояние 6.4 км ,видимость прямая, на данный момент все поднялось и работает скорость скачивания примерно 150 - 200 Кб/с, вопрос ,можноли еще как ниб улучшить связь ?? или какие выводы можно сделать посмотрев на файлы в прикреплении скрин с настройками wifi и график RSSI с ближней точки??



еще может у кого есть описание параметров ....???данного менеджера



P.S. Енто первый опыт поднятия такой связи,так что еси чо не так звыняйте.



Edited by Sanych_09

Share this post


Link to post
Share on other sites

Во-первых уровень сигнала г..но

Уберите режим турбо, уберите суперг, включите пурег.

Edited by zulu_radist

Share this post


Link to post
Share on other sites
Во-первых уровень сигнала г..но

Уберите режим турбо, уберите суперг, включите пурег.



попробую, но уже наверно завтра , так как чот есть чувство что может н еподняться вообще

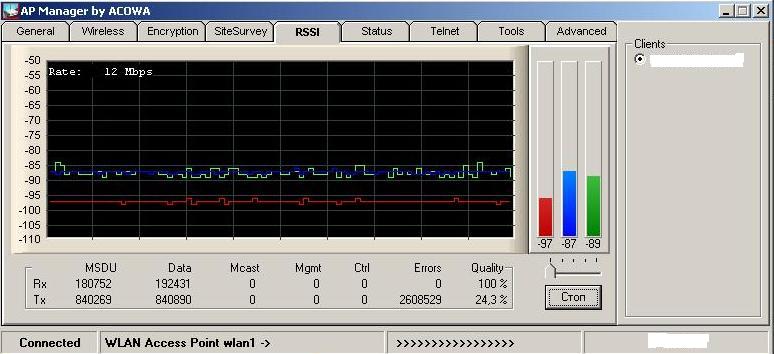

а увеличение мощности до 20 dBm как то повлияет на реальное качество? график стал выглядеть следующим образом....


Share this post


Link to post
Share on other sites

На такое расстояние забудьте про коману s power.

Подумайте где может быть косяк в антенно фидерном хозяйстве, может переходник ацтой?

Share this post


Link to post
Share on other sites

извините что в мешиваюсь, нужен совет, необходимо поднять линк на 800 метров, с обоих сторон тазики 60см с биквадратами, надеюсь завести на 108мб, включать G-Turbo и PureG?

Edited by yKpon

Share this post


Link to post
Share on other sites

superg enabled

pureg enabled

wireless 108g

apmode p2p

rate best



В такой конфигурации мой личный рекорд достиг 5,350 Мегабайт/сек

Edited by zulu_radist

Share this post


Link to post
Share on other sites

на каком расстоянии? какие при этом уровни были? (:

Share this post


Link to post
Share on other sites

извините что в мешиваюсь, нужен совет, необходимо поднять линк на 800 метров, с обоих сторон тазики 60см с биквадратами, надеюсь завести на 108мб, включать G-Turbo и PureG?

ЗИ 108 на 2100 просто паршивейший лутше поставте два тазика с миркотиком и какиенить делинки 520 хотяби и в турбо чесний полтинник даст канешно там пики до 60 но стабильних 50

Share this post


Link to post
Share on other sites

чё то никак у меня не получается включить G-turbo кроме 6-го канала, выбираешь другой соскакивает на -43

Share this post


Link to post
Share on other sites

Так и есть, я сам кроме шестого не мог 108 настроить на столе, да и с включеным pureg на 108 не ставилось, хотя писали, что в оригинальных блюбоксах такое возможно, прошивки то альтернативные стоят, а то чето pureg не активный на картинке. Кто знает подскажите, а антенна именно в в best должна стоять, тогда ведь уровень сигнала упадет, почему не антенна 1, какой смысл в этом.

Share this post


Link to post
Share on other sites

хакеры, млин :)) расслабил всех графический интерфейс :) telnet'ом дайте команду set fre, когда точка в режиме 108. сразу все поймете. там не все частоты доступны. Шаг 40МГц, если не путаю

ЗЫ. На -43 турбо не работает в варезной прошивке.

ЗЫЫ. На оригинальных блюбоксах шаг частот для режима 108г - 5МГц, т.е. все частоты, что видны в акове. Только выставляются эти частоты другими командами...

ЗЫЫЫ. И не надо гнать, что 108 в блюбоксах плохое. в одну сторону (строго!) 50мбит стабильно. на 5 км.

Edited by Nic

Share this post


Link to post
Share on other sites

108г - 5мгц очень сомнительно, что такое работает, так что по поводу альтернативной прошивки то, на ней можно кроме 6го канала запустить 108г

Share this post


Link to post
Share on other sites

действительно, в режиме 108g пурег не активен, как его включить можно или может он уже по умолчанию в этом режиме включен?

Edited by yKpon

Share this post


Link to post
Share on other sites

действительно, в режиме 108g пурег не активен, как его включить можно или может он уже по умолчанию в этом режиме включен?

Никак. При включении турбо пурег автоматически отключается.

Share this post


Link to post
Share on other sites
действительно, в режиме 108g пурег не активен, как его включить можно или может он уже по умолчанию в этом режиме включен?
Никак. При включении турбо пурег автоматически отключается.

ибо технически в полосе 40мгц ...и банально в прошивке "for_free" не доделан ... не написали господа "блюбоксописатели" алгоритмы взаимодействия работы разных полос и частот и также режимов работы на время выхода фреваре_фирмваре ... мастероид сильно рано пугнул :) вообще в нормальных системах все эти режимы-полосы-частоты взаимоучитываемые c 2005года :)

Share this post


Link to post
Share on other sites

Да уж, я уже в свое время поблагодарил тандем Ивана и Мастероида, за родившийся в том споре плод, который сейчас народ пользует, своего рода бесплатная урезаная версия, даже в таком варианте вполне неплохая.

Кстати, в этой прошивке в режиме моста корректно шифровние wpa может работать.

Share this post


Link to post
Share on other sites
действительно, в режиме 108g пурег не активен, как его включить можно или может он уже по умолчанию в этом режиме включен?
Никак. При включении турбо пурег автоматически отключается.

ибо технически в полосе 40мгц ...и банально в прошивке "for_free" не доделан ... не написали господа "блюбоксописатели" алгоритмы взаимодействия работы разных полос и частот и также режимов работы на время выхода фреваре_фирмваре ... мастероид сильно рано пугнул :) вообще в нормальных системах все эти режимы-полосы-частоты взаимоучитываемые c 2005года :)

На то время его не было и в оригинальных девайсах. Алексник, хватит пальцы гнуть. Что есть нормальные системы? То что стоит ненормально денег? :))

Share this post


Link to post
Share on other sites

Поставь антенну 1 сигнал подростёт нахрен тебе встроенная в работе поставь 1 и будет активна только съёмная внешняя антенна!

Share this post


Link to post
Share on other sites

Я настоятельно рекомендую поиграться параметром set noiseImmunityLvl. На 2100ap и со стандартными прошивками, при установке set noiseImmunityLvl 2 я получил заметный прирост в скорости. Подробнее на WiFi сети

Share this post


Link to post
Share on other sites

superg enabled

pureg enabled

wireless 108g

apmode p2p

rate best



В такой конфигурации мой личный рекорд достиг 5,350 Мегабайт/сек

Сорри за некрофилию :) , но сколько PPS тянет DWL-2100, прошитый в BB?

Просмотр клиентом например кина с ivi.ru даже не в HD-качестве устряпывает линк на направленных антеннах в 500 метров с настройками:

set antenna 1

set wds disable

set acl disable

set wirelessmode 11g

set authentication open-system

set cipher auto

set encryption disable

set SuperG enable

set apmode p2p

set frequency 2427 (на этом канале удалось добиться наилучшей скорости)

set rate best



Растут пинги до другого конца линка, ну и кино разумеется начинает заикаться.

Если просто серфиться или качать в один поток, то таких проблем нет. Тот же speedtest показывает 15-17 Мбит. Т.е. похоже, что упирается в производительность по обработке большого числа мелких пакетов.

Share this post


Link to post
Share on other sites

Моя первая АР))

Поднимите PPTP поверх моста. Если дело в потоках, то должно помочь.

Share this post


Link to post
Share on other sites

уровень сигнала слишком слабый, постарайтесь избавится от переходников 6-метровых, а если нет такой возможности, то используйте переходники из 5dfb, а потом уже шаманьте с настройками...

Share this post


Link to post
Share on other sites

Кабели от антенн до точек на одной стороне - 1 метр, на другой - 2,5.

Уровни сигналов:

на одной

Atheros Access Point Rev 3.3.0.156
D-Link Access Point wlan1 -> get station
*************************************************
00:1e:58:46:d3:a4, State: up, AID: 2007
Authentication Type: Open System
WLAN Mode: 2.4GHz 54Mbps (802.11 pureg),  nonERP present: NO, nonERP protected: NO
Encryption: OFF Ciphers: NONE(unicast), NONE(multicast),  NONE
Compression: OFF
Power Save Mode: OFF
Rx Data Rate: 54, Local RSSI level: -76 dBm, Remote RSSI level: -72 dBm
             MSDU       Data    Mcast     Mgmt     Ctrl    Errors
Rx        13842047   15228861        0        0        0         0
Tx        21296489   21302884        0        0        0   7480287



На другой

Atheros Access Point Rev 3.3.0.156
D-Link Access Point wlan1 -> get station
*************************************************
00:15:e9:4b:25:38, State: up, AID: 2007
Authentication Type: Open System
WLAN Mode: 2.4GHz 54Mbps (802.11 pureg),  nonERP present: NO, nonERP protected: NO
Encryption: OFF Ciphers: NONE(unicast), NONE(multicast),  NONE
Compression: OFF
Power Save Mode: OFF
Rx Data Rate: 54, Local RSSI level: -75 dBm, Remote RSSI level: -75 dBm
             MSDU       Data    Mcast     Mgmt     Ctrl    Errors
Rx        21298030   21467681        0       15        0         0
Tx        13834901   13845109        0        0        0   2184144



Если верить мануалу на ВВ, то

В зависимости от наличия помех и величины RSSI

предельные значения RSSI и rate :

set rate 1 -- Select 1 Mbps RSSI= -97 dBm

set rate 2 -- Select 2 Mbps RSSI= -94 dBm

set rate 5.5 -- Select 5.5 Mbps RSSI= -91 dBm

set rate 11 -- Select 11 Mbps RSSI= -88 dBm

set rate 6 -- Select 6 Mbps RSSI= -90 dBm

set rate 9 -- Select 9 Mbps RSSI= -89 dBm

set rate 12 -- Select 12 Mbps RSSI= -88 dBm

set rate 18 -- Select 18 Mbps RSSI= -87 dBm

set rate 24 -- Select 24 Mbps RSSI= -84 dBm

set rate 36 -- Select 36 Mbps RSSI= -78 dBm

set rate 48 -- Select 48 Mbps RSSI= -75 dBm

set rate 54 -- Select 54 Mbps RSSI= -72 dBm

то с т.з. помех вообще все шоколадно.



Тут скорее все же дело в производительности проца при обработке большого числа пакетов, т.к. сам пробовал скачать просто браузером большой архив по ссылке - 9-9,5 Мбит/сек стабильно держалось в течение 2-3 часов.

Похоже сервисы типа ivi.ru используют торрент-ТВ. Вчера попробовал у клиента смотреть кино, поток получался около 3-3,5 Мбит/сек, пинги между точками возрастали до 200-250 мсек.

Share this post


Link to post
Share on other sites

Моя первая АР))

Поднимите PPTP поверх моста. Если дело в потоках, то должно помочь.

Клиент ходит поверх моста в инет по pptp (пробовали так же pppoe). Или вы про другое?
