Помогите найти оптимальную схему сети для конкретного района

BudushiyISP
 Share

Recommended Posts

BudushiyISP

BudushiyISP

Posted
Posted

Бывалые сетевики помогите выбрать оптимальную топологию строительства сети исходя из реальных данных. Карту района прилагаю, участок на котором планируется построить сеть взят в треугольник, а центра обозначен кружком.

Я буду рад если Вы рассмотрите различные варианты прокладки сети, разрисовав это на данной карте

Основная задача это предоставление пользователям доступа в Интернет и к локальным ресурсам .

Я сам посчитал, получается примерно около 60-70 зданий. Если вести стандартно звездой, то по потребуется около 140 волокон (2 волокна на здание) на район и в центре 70 медиа конверторов, 3 коммутатора 48 портовых L2/L3 уровней и 70 медиа конверторов на каждое здание по конвертору. Примерная стоимость только оборудования без учета кабеля составит: Медиа конверторы - примерно 10 000 баксов, Коммутаторы в центре - 3000 долларов. Мыльница - примерно - 1400 долларов на все здания.

Второй вариант это Gepon в центре оборудование на 64 абонента ( в данном случае абонентами будут здания) - 3000 долларов обойдется OLT, на каждое здание по ONU - 180 долларов, сплитер на каждое здание 20 баксов.



По цене разницы никакой особой нет. Мне интересны ваши мысли по топологию. Как вести кабель и только. Жду мнения. Карта прилагается.
















Nag

Nag

Posted
Posted

Из центра волокно до каждого дома...

Если не надо КТВ - то хватит одного волокна на дом.

3-4 кабелями... Как вести - все равно - имхо слишком тривиально для разрисовывания "по картинке" - а реально будет куча граблей и уточнений.

В центр 6509 с кучей дешевой 100-мегабитной оптики. Как раз 3000 + стоимость портов. :-)

На дома минимально управляемое все равно что, чем дешевле, тем лучше.

BudushiyISP

BudushiyISP

Posted
  • Author
Posted
Из центра волокно до каждого дома...

Если не надо КТВ - то хватит одного волокна на дом.

3-4 кабелями... Как вести - все равно - имхо слишком тривиально для разрисовывания "по картинке" - а реально будет куча граблей и уточнений.

В центр 6509 с кучей дешевой 100-мегабитной оптики. Как раз 3000 + стоимость портов. :-)

На дома минимально управляемое все равно что, чем дешевле, тем лучше.

Не могли бы Вы уточнить сколько всего волокон понадобится на проект и все разрисовать по картинке как всести кабель и с каким количеством волокон. Чтобы было на что опираться.



tyoma

tyoma

Posted
Posted
Из центра волокно до каждого дома...

Если не надо КТВ - то хватит одного волокна на дом.

3-4 кабелями... Как вести - все равно - имхо слишком тривиально для разрисовывания "по картинке" - а реально будет куча граблей и уточнений.

В центр 6509 с кучей дешевой 100-мегабитной оптики. Как раз 3000 + стоимость портов. :-)

На дома минимально управляемое все равно что, чем дешевле, тем лучше.

Не могли бы Вы уточнить сколько всего волокон понадобится на проект и все разрисовать по картинке как всести кабель и с каким количеством волокон. Чтобы было на что опираться.

на каждый дом одно волокно...математику хоть учили? если сложно посчитать "десятые", может нехер соваться в "сотые"?
Beginner

Beginner

Posted
Posted

Смысл в волокне на дом? Вполне хватит волокна на 3-4 дома.

В середине, как я понял что-то вроде школ и прочих нежилых зданий. ИМХО по периметру кабелем пройти с отводами на отдельные здания.

Negator

Negator

Posted
Posted
Смысл в волокне на дом? Вполне хватит волокна на 3-4 дома.

В середине, как я понял что-то вроде школ и прочих нежилых зданий. ИМХО по периметру кабелем пройти с отводами на отдельные здания.

ага, такими фразами можно вообще без оптики обойтись.





по сабжу. сидеть и рисовать за бесплатно никто не будет. Не говоря уже про лучшую топологию. Вариантов может быть масса, и надо учитывать все, включая бабушек с последнего этажа которым кабель мешает на природу смотреть

SmokerMan

SmokerMan

Posted
Posted

Чувак :-) Ты так и не понял? :-) Кто ж на тебя время будет тратить?.. Нарисуй САМ три варианта хотя бы... Может кто и подскажет какой более верный :-)

BudushiyISP

BudushiyISP

Posted
  • Author
Posted
Чувак :-) Ты так и не понял? :-) Кто ж на тебя время будет тратить?.. Нарисуй САМ три варианта хотя бы... Может кто и подскажет какой более верный :-)

Тоже верная мысль. Позже выложу. Будете критиковать.

2bit

2bit

Posted
Posted
Чувак :-) Ты так и не понял? :-) Кто ж на тебя время будет тратить?.. Нарисуй САМ три варианта хотя бы... Может кто и подскажет какой более верный :-)
+1.



Будующиму, сразу делай волокно на дом.

20512

20512

Posted
Posted (edited)

Оплачивай билет на проезд/пролет туда и обратно, проживание на три дня (удобсства минимальны - душ и отдельная спальня :)

Коньяк пью только Le Mantre, не более 0,7 в день т.ч. не разоришся.

За три дня разрисую всю сеть

За две недели плюсом договорюсь со всеми бабушками на верхних этажах,

Еще мсяца три уйдет на уговаривания чиновников.

Согласование и пр. это не ко мне а по месту...



Предложение действительно до конца августа. Весь сентябрь у меня уже ангажирован....



Сори, забыл добавить смайлик :)

Edited by didandr
BudushiyISP

BudushiyISP

Posted
  • Author
Posted

Кол-во волокон посчитать могу. Только я хотел бы больше актуальной критики, замечаний по схеме. Какие у меня там ошибки... Очень жду.



flashdumper

flashdumper

Posted
Posted

BudushiyISP

Многа ашибак. Многа линий, оч многа букаф вначале топика.



Кстати, пачиму все линие на карте имеют синий оттенок?

Пачиму триугольник?



Рисуйте следующую схему, эта не катит.





PS. потратили бы вы хотя бы 500$ на человека и получили бы актуальную схему расписанную и разрисованную понятно и доступно.

Либо сидите читайте книжки и учитесь на своих ошибках.

gorbaty

gorbaty

Posted
Posted

Попрбуй разбить райончик на 3 части по 20-30 домов. На каждую часть нормальный управляемый свитч, который гигабитом цепай к центру, от него уже звездой подключай дома, можешь тупыми мыльницами, можешь среднинькими управляемыми свитчиками (зависит от того скока денег есть). На дом делай 2-4 волокна (по необходимости). Еще не забудь, что на большие дома 1 свитча не хватит и медные перекиды имеют очевидные минусы. Сварок в любом случае будет много. Учти, что, как правило, если от кабеля отводится даже 1 волокно, то кабель режется полностью и варить его придется полностью. Так сварки, действительно, могут стать дороже кабеля.

Nag

Nag

Posted
Posted
Смысл в волокне на дом? Вполне хватит волокна на 3-4 дома.

В середине, как я понял что-то вроде школ и прочих нежилых зданий. ИМХО по периметру кабелем пройти с отводами на отдельные здания.

Смысл волокна на дом очень простой.

Никогда не заморачиваться с промежуточными узлами и их упсованием. Простейшая и дубовейшая топология...







Попрбуй разбить райончик на 3 части по 20-30 домов. На каждую часть нормальный управляемый свитч,
Не надо так делать, район слишком маленький. ;-)

А гемора потом обслуживать эти "узелки" будет много...

BudushiyISP

BudushiyISP

Posted
  • Author
Posted

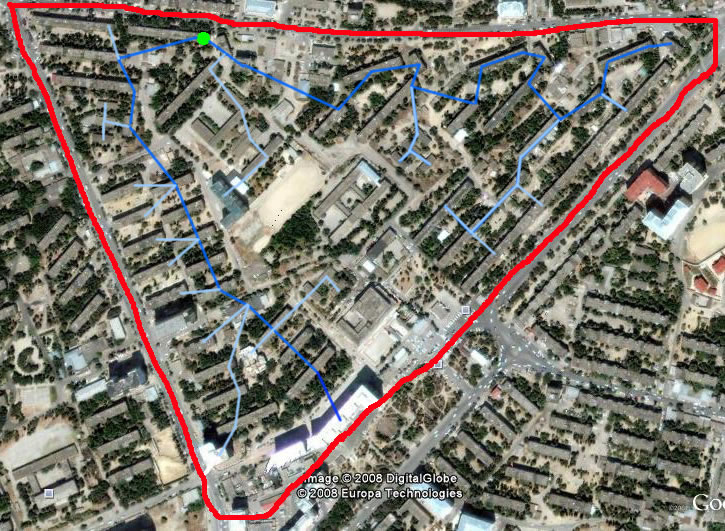

Особо отмечаю, что это сеть GEPON. Красный треугольник - это граница района. Тёмно-синие линии от центра (от OLT) - это магистраль, которую я проложу сразу. Светло-синии линии - буду прокладывать по мере необходимости. На каждое здание планирую по одному ONU. Мне просто нужно знать: подобный проект уже кое-кто реализовал. Интересно прокладка верно сделана?

Nag

Nag

Posted
Posted
Особо отмечаю, что это сеть GEPON. Красный треугольник - это граница района. Тёмно-синие линии от центра (от OLT) - это магистраль, которую я проложу сразу. Светло-синии линии - буду прокладывать по мере необходимости. На каждое здание планирую по одному ONU. Мне просто нужно знать: подобный проект уже кое-кто реализовал. Интересно прокладка верно сделана?
Если вы с такой базой знаний возьметесь за простые волокна - оно может быть заработает.

Если возьметесь за ГЕПОН - лучше просто сожгите деньги в печке сразу...

gorbaty

gorbaty

Posted
Posted
Попрбуй разбить райончик на 3 части по 20-30 домов. На каждую часть нормальный управляемый свитч,
Не надо так делать, район слишком маленький. ;-)

А гемора потом обслуживать эти "узелки" будет много...

гемора будет больше ровно на 3 ИБП в этих узелках, а вот строить сеть будет удобнее и скорее всего дешевле.
BudushiyISP

BudushiyISP

Posted
  • Author
Posted

Вот интересно все хором заявляют GEPON это плохо. Первая составляющая была финансовая. Я посчитал как следует, и разница между классикой и GEPON не увидел.

Какая техническая составляющая чем он плох ? или просто как все новое вызывает страх :)

Можно ли детали какие нибудь..
