poweruser Posted August 5, 2008 Posted August 5, 2008 (edited) решил сменить управляющий vlan да что-то не выходит At-8000s - 16 порт с3560, при этом отваливается 8000s и все что за ним в управлющем vlan 1, все остальные при этом работают at-8350 - 24 порт где собака зарылась? system mtu routing 1500 ip subnet-zero ! ! ! ! ! ! ! ! ! ! spanning-tree mode pvst spanning-tree extend system-id no spanning-tree vlan 149-151,153-154,156-200,210-213,215-257 ! vlan internal allocation policy ascending ! ip ssh time-out 60 ip ssh authentication-retries 2 ip ssh version 2 interface FastEthernet0/1 switchport trunk encapsulation dot1q switchport trunk native vlan 10 switchport trunk allowed vlan 19,23,27,39,61,106,130,144,188,201 switchport mode trunk ! interface FastEthernet0/2 switchport access vlan 200 switchport mode access ! interface FastEthernet0/3 switchport trunk encapsulation dot1q switchport trunk native vlan 10 switchport trunk allowed vlan 11-254 switchport mode trunk ! interface FastEthernet0/4 switchport access vlan 10 ! interface FastEthernet0/5 switchport trunk encapsulation dot1q switchport trunk native vlan 10 switchport trunk allowed vlan 255-257 switchport mode trunk ! interface FastEthernet0/6 switchport access vlan 10 ! interface FastEthernet0/7 switchport access vlan 10 ! interface FastEthernet0/8 switchport access vlan 10 ! interface FastEthernet0/9 switchport access vlan 10 ! interface FastEthernet0/10 switchport access vlan 10 ! interface FastEthernet0/11 switchport access vlan 10 ! interface FastEthernet0/12 switchport access vlan 10 ! interface FastEthernet0/13 switchport trunk encapsulation dot1q switchport trunk native vlan 10 switchport trunk allowed vlan 9,11-19,27-33,37,38,40-43,50,53,55,56,61,107,113 switchport mode trunk ! interface FastEthernet0/14 switchport trunk encapsulation dot1q switchport trunk native vlan 10 switchport trunk allowed vlan 20-26,39,49,90-93,95,96,100,101,154,231,256,257 switchport mode trunk ! interface FastEthernet0/15 switchport trunk encapsulation dot1q switchport trunk native vlan 10 switchport trunk allowed vlan 8,33-36,144,174,187,229 switchport mode trunk ! interface FastEthernet0/16 switchport trunk encapsulation dot1q switchport trunk native vlan 10 switchport trunk allowed vlan 9,44,45,57-60,63,65,66,71-87,94,97-99,105 switchport mode trunk ! interface FastEthernet0/17 switchport access vlan 10 ! interface FastEthernet0/18 switchport access vlan 10 ! interface FastEthernet0/19 switchport access vlan 10 ! interface FastEthernet0/20 switchport access vlan 10 ! interface FastEthernet0/21 switchport access vlan 10 ! interface FastEthernet0/22 switchport access vlan 10 ! interface FastEthernet0/23 switchport access vlan 10 ! interface FastEthernet0/24 switchport trunk encapsulation dot1q switchport trunk native vlan 10 switchport mode trunk ! interface GigabitEthernet0/1 ! interface GigabitEthernet0/2 ! interface Vlan1 no ip address shutdown ! interface Vlan10 ip address 10.0.1.10 255.255.255.0 ! ip default-gateway 10.0.1.1 ip classless no ip http server no ip http secure-server ! ! no cdp run ! control-plane ! ! ! end Edited August 5, 2008 by poweruser Вставить ник Quote
Dimasbu Posted August 5, 2008 Posted August 5, 2008 а что говорит sh vla id 10? насколько я помню на 3550 и 3560 надо не только влан на порту обозначить, но и сказать vla 10 Вставить ник Quote

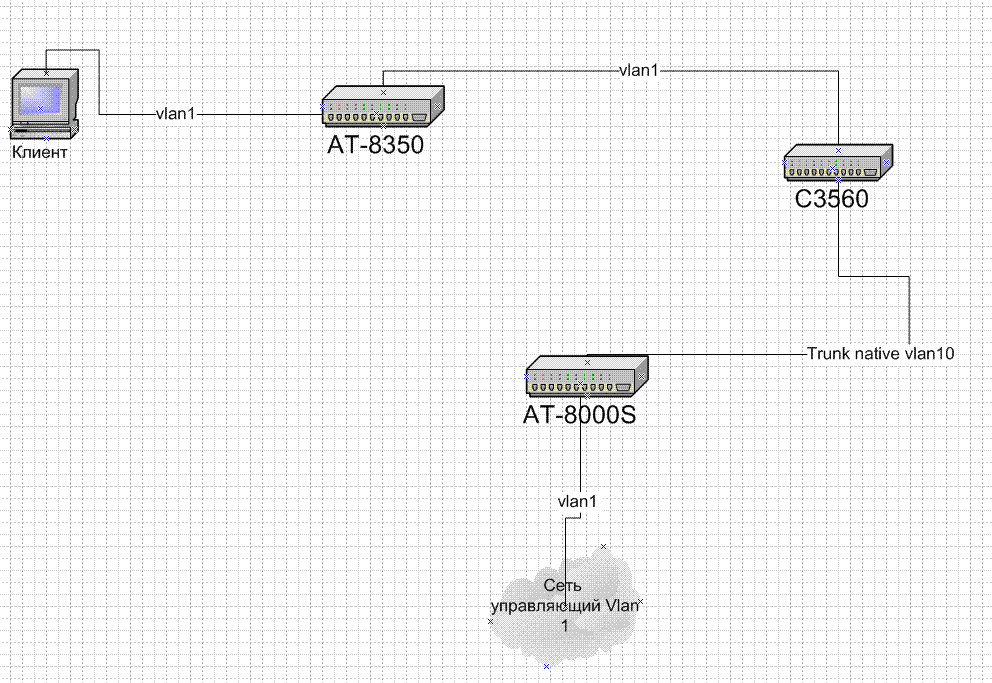

leveler Posted August 6, 2008 Posted August 6, 2008 Кстати, действительно, а vlan 10 заведён или нет? А то я знаю, что с аксесс-портами такой прикол. Он у тебя в влане, а не работает. А всё потому, что не заведён на каталисте. И ещё я из схемы не совсем понял. vlan 10 идёт нативным и на 24-ом порту (судя по конфигу). А по схеме там vlan 1. Если интересно, могу собрать схему на c2950+8000s и показать конфиги. Вставить ник Quote
poweruser Posted August 7, 2008 Author Posted August 7, 2008 (edited) а что говорит sh vla id 10?насколько я помню на 3550 и 3560 надо не только влан на порту обозначить, но и сказать vla 10 VLAN Name Status Ports---- -------------------------------- --------- ------------------------------- 10 management active Fa0/4, Fa0/6, Fa0/7, Fa0/8 Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/17, Fa0/18, Fa0/19, Fa0/20 Fa0/21, Fa0/22, Fa0/23, Fa0/24 VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2 ---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------ 10 enet 100010 1500 - - - - - 0 0 Remote SPAN VLAN ---------------- Disabled Primary Secondary Type Ports ------- --------- ----------------- ------------------------------------------ почему-то на 16 его не вижу насколько я помню на 3550 и 3560 надо не только влан на порту обозначить, но и сказать vla 10сказать глобально для создания vlan или как-то по другому? Edited August 7, 2008 by poweruser Вставить ник Quote
poweruser Posted August 7, 2008 Author Posted August 7, 2008 (edited) не хватало switchport trunk allowed vlan add 10 для порта в котором нужно было увидеть управляющий vlan Edited August 7, 2008 by poweruser Вставить ник Quote
