[carver]

подскажите, какая сейчас ситуация с sfp для hp/aruba ?
там где не чексуммы, а интерактивный eeprom, с ключами и Challenge от IKM
(написал кривовато, что-бы в гугл не попало, но думаю понятно о чем).
китайцы уже делают ?

Edited August 15, 2020 by carver

[forbid]

Медики SFP-10G-BX, внутри микроконтроллер С8051F392.

Для прошивки микроконтроллера на плате специальные контактные площадки.

Кто нибудь сталкивался с подобным? Есть смысл заморачиваться с программатором для 8051?

Или в медике и флешь и еепром залочены и считать не получится?



[Lisica]

Добрый день.

Подскажите, имеется коммутатор Cisco C2960X-24PS-L.

Сейчас на руках нет всех данных, но проблема в следующем.



Коммутатор из коробки не принимал SFP module RJ45 1000Base от фирмы Advantech. Все не/документированные команды не помогли.



Решили обновить прошивку коммутатора на последнюю версию того времени, и после неудачи с модулями, решили откатить на несколько шагов назад. SFP модули заработали, без каких либо настроек. Но у данной прошивки коммутатора был урезанный web интерфейс.



Спустя год, после обновления на последнюю прошивку с web интерфейсом для данной модели коммутатора - модули перестали работать с и без не/документированными командами.



Модули не программировались, заведомо исправные.



Ошибка в Cisco "Bad crc".

Вопрос: Если записи в модуле не изменились (Vendor, Part number, Serial number, Date) и правильно записаны два CHECKSUM.



Можно ли сказать что производитель CISCO в каких-то прошивках меняет алгоритм сверки совместимости модулей, либо его отключает вовсе, либо что-то ещё? У нас совсем немного модулей чтобы проверить совместимость определенной прошивки коммутатора с разными модулями.



Мы подключились анализатором в параллель SFP и коммутатором в момент запуска, и считали обмен по шине I2C. Там была область A0, со стандартной информацией о модуле.



Мы так понимаем, что эту информацию коммутатор использует для проверки 2х CRC, а также чтобы использовать полученную информацию в выводе командой #show idprom interface g1/0/x. Либо последняя команда каждый раз даёт запрос на считывание данной информации с установленного модуля.



А если проще мы хотим чтобы как и раньше, без перепрошивки SFP наши модули Advantech и другие заработали с последней прошивкой коммутатора Cosco C2960X-24PS-L.

Edited September 5, 2020 by Lisica

[DenKZ]

@Lisica

В этой теме, в ближе к началу, есть пост с описанием алгоритма, по которому Cisco проверяет трансиверы, а именно как нужно правильно заполнить vendor specific area в eeprom sfp



[forbid]

echo "0E 43 49 53 43 4F 2D 4D 45 54 48 4F 44 45 20 20 20 30 30 30 30 30 4D 54 43 31 31 33 38 30 31 53 53 4A F8 67 16 ED 1E 2F 34 7C A1 3C 99 78 AD 8C A0" | xxd -r -p | md5sum

c45d79ab9699e37c20a0cbfbfba23d70  -



echo "00 00 0e c4 5d 79 ab 96 99 e3 7c 20 a0 cb fb fb a2 3d 70 00 00 00 00 00 00 00 00 00" |  xxd -r -p > crc32



crc32  ./crc32
a0214387



Edited October 21, 2020 by forbid

[btgsystem]

Доброго дня, возможно ли стандартный модуль SNR-SFP+SR перешить в Intel E10GSFPSR (Intel SFP+ SR) ?

И поделитесь прошивкой если есть

Edited December 8, 2020 by btgsystem

[cheredin]

В 08.12.2020 в 19:52, btgsystem сказал:

Доброго дня, возможно ли стандартный модуль SNR-SFP+SR перешить в Intel E10GSFPSR (Intel SFP+ SR) ?

И поделитесь прошивкой если есть



https://forum.nag.ru/index.php?/topic/43748-proshivka-cwdm-obrazy-sfp/&do=findComment&comment=727022

[dts]

есть у кого образ от одноволоконного модуля Cisco GLC-BX-D?



[forbid]

GLC-BX-D_0062.BIN

GLC-BX-D_0075.BIN

GLC-BX-D_0085.BIN

GLC-BX-D_0137.BIN

GLC-BX-D_0521.BIN

GLC-BX-D_034Z.BIN

GLC-BX-D_0046.BIN

GLC-BX-D_0053.BIN

[SA20001]

Вопрос техподдержке NAG.RU и знающим пользователям.

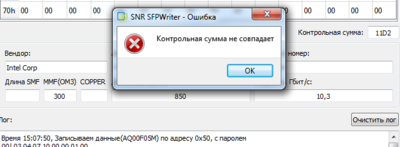

Приобрели программатор SNR SFP Writer, пытаюсь им прошить модуль SNR-SFP+SR (S/N:32030xxxx), появляется ошибка:

пробовал менять прошивку и настройки "паролей" - безрезультатно



[t404383]

Коллеги, очень нужен дамп микросхемы памяти любого модуля на GN25L95. Может у кого завалялся в закромах?

[Muhachev Konstantin]

В 28.02.2021 в 17:13, SA20001 сказал:

Вопрос техподдержке NAG.RU и знающим пользователям.

Приобрели программатор SNR SFP Writer, пытаюсь им прошить модуль SNR-SFP+SR (S/N:32030xxxx), появляется ошибка:

пробовал менять прошивку и настройки "паролей" - безрезультатно



Добрый день!



Заведите пожалуйста обращение в нашей системе support.nag.ru Мы ответим Вам в максимально сжатые сроки.

[Dvolt]

Здравствуйте. Имеются модули SNR-SFP-W35(53)-3, необходимо ли их прошивать под коммутаторы фирмы Alcatel?

[umike]

D-Link SFP+ модулей DEM-4xx нет ли у кого? Поиском только дампы гигабитных DEM-3xx нахожу, а нужны 10G. Раз сталкивался что DGS-3420 в SFP+ портах принимал не все трансиверы, хотелось бы прошить

Edited April 9, 2021 by umike

[passer]

11 минут назад, umike сказал:

Раз сталкивался что DGS-3420 в SFP+ портах принимал не все трансиверы

Китайские WDM 1270/1330nm у меня обычно проблем не создавали. А вот с CWDM были жалобы и D-Link для этого свитча мудрил прошивки с обсуждением на своем форуме.

[umike]

30 минут назад, passer сказал:

Китайские WDM 1270/1330nm у меня обычно проблем не создавали. А вот с CWDM были жалобы и D-Link для этого свитча мудрил прошивки с обсуждением на своем форуме.

тут не хотелось бы гадать, очень желателен линк на 10G. Бегать от программатора к коммутатору на узел для проверки тоже не будешь :)

[Yufersan]

Добрый день.

Может, у кого-нибудь есть прошивка под IBM 00WC086 1G RJ45 iSCSI SFP+?

Могу поделиться 00WC091 под Finisar FTLX8571D3BCL

[Andrew1978]

Всем привет.



Народ поскажите, какой прошивкой прошить модуль SNR-SFP+SR 10Gbase 860nm под ESXi 6.7?





Заранее благодарен.

[Umux]

14 часов назад, Andrew1978 сказал:

Народ поскажите, какой прошивкой прошить модуль SNR-SFP+SR 10Gbase 860nm под ESXi 6.7?

Это зависит от типа чипсета сетевого контроллера на сервере. Броадком обычно всеяден, но если это Интел - пробуйте интеловские прошивки.

[umike]

поделитесь как в программаторе развести ноги? Пару лет назад сделал собственную поделку на CH341, всё что надо шью. Сейчас хочу плату окультурить, да уже половину позабыл.

Интересуют ноги 9 (VeeR или AS1 в SFP+), и вопрос куда разводить контакты 3 - TX_Disabled и 6 - Mod_Abs?



3 нога - TX_Disable у меня сидит через 10k на земле, по SFF-8431 вроде как можно и без резюка и в этом состоянии лазер будет включен.

6 нога - MOD-DEF0/Mod_Abs у меня шло через 10k на корпус/Vss но из за косяка изготовления осталось в воздухе.



SFF-8431 (SFP+ MSA) почитал, не очень разобрался в описании и главный вопрос: как оно на практике? По "Figure 37 Schematic of the Host Compliance Board" из SFF ноги 3,6,9 сделаны через переключатели на землю, подумываю развести через джамперы чтобы можно было включать либо на Vcc либо на землю. Но надо ли оно на практике?

[umike]

для интеловских карт типа X710 достаточно стандартных чексумм, описанных в SFF, или есть что-то вроде "цисковских дополнений"?

[fedor-24]

В 25.02.2010 в 22:42, carver сказал:

cisco key - не знаю как правильно он называется, но это тот ключ - что передается cisco каждому производителю sfp.

его можно найти путем медитации над прошивкой 3560.



Не приходилось находить "cisco key" для вендора 0x11?



[carver]

10 минут назад, fedor-24 сказал:

Не приходилось находить "cisco key" для вендора 0x11?



давно очень было, больше не сталкивался. у меня так записанно.

02: 8DDAE6A4 6EC9DEF6 100BF185 059C3DAB Finisar
0E: 4AF86716 ED1E2F34 7CA13C99 78AD8CA0 Method
11: E14869FD A81B1C21 2D715E3B C1371D75

[fedor-24]

16 часов назад, carver сказал:

давно очень было, больше не сталкивался. у меня так записанно.

02: 8DDAE6A4 6EC9DEF6 100BF185 059C3DAB Finisar
0E: 4AF86716 ED1E2F34 7CA13C99 78AD8CA0 Method
11: E14869FD A81B1C21 2D715E3B C1371D75

Спасибо!

[Clemenca]

Доброго времени суток, уважаемые форумчане, не поможете с проблемой? Суть такова - прикупили нам программатор Plus Series от SFPTotal и к нему 30 SFP-модулей SEKO SK-SP10-W10-33-20L-D одноволоконные на 10Gb/s, используемый патчкорд - SM LC/UPC, duplex, 2м.

Нужно соеденить два коммутатора QTECH QSW-3750-28TX-AC. При использовании данных SFP линка нет, на коммутаторе они определяются.

Юзал команды автосогласования и принудительного назначения скорости порта, не помогает, провод проверен - рабочий.

Собственно вопрос, какой прошивкой можно попытаться прошить данные SFP? С данным девайсом у нас никто не работал в организации, поэтому знаний - близко к нулю. Заранее благодарен, всем лучи добра.
