Волокна втягиваются в модуль

[ViNt_V]

Есть следующая проблема:

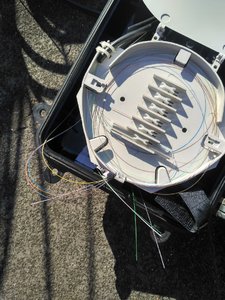

В боксах появился обрыв, разобрали-волокна натянуты как струны (кроме тех, что порвались :) ).

Свалили все на зиму. Теперь варили в апреле, таже проблема.

Трабл не имеет массовый характер. Запасы на концах воздушек не оставляем.

Кто с подобным сталкивался?

[Ivan Rostovikov]

Кабель используете одного производителя / марки ?

Если "да", меняйте.

[zadrovets]

Кабель монотуб? тогда кольца оставлять обязательно!

[Nag]

Наверняка монотуб. Надо запасы оставлять...

[ViNt_V]

Кабель монотуб. Но это происходит не везде. Запасы не оставляем. Кабель на тросу. Грешу на то, что при прокладке кабеля не добросовесные подрядчики его не разматывают. А при натяжке троса лебедкой кабель тянется. Производитель один.

[zoro]

монотруб- 10-15 метров запас минимально... в касете 2метра волокна... с каждой стороны...

[Mistakila]

Сколько оставлять запас кабеля и как это организовывается, сведующие люди, просвятите.

[alcool]

а есть нормативы?

допуски на кабель? притензии предъявить можно производителю?

[zoro]

Почитатйте доку на любой монтаж муфт и строительство ВОЛС.... в кратце 15 метров кабеля+ 2 метра разделка... если это соблюдать то все будет работать замечательно...

ЗЫ был на курсах ССД и 3М, они вобще в шоке были что волокно ползает :)...

ЗЫ2 в одном соседнем городе телекомовцы делали муфты-кроссы... через год волокно-струна.... :) запас 1метр разделка 0,5 метра....

[Олег Кривицкий]

Наверное дело в том что у некоторых кабелей слишком большая разница коэффициента теплового расширения между самим волокном и материалом внешней оболочки. Хорошо бы составить списочек какие кабеля и каких производетелей особенно страдают этим ...

[j_box]

Вопрос "оставлять или не оставлять запас кабеля" из разряда "скупой платит дважды".

Оставляют запас практически ВСЕГДА и дело не только в коэффициенте расширения материалов.

Я вообще не представляю как варить волокно не имея запаса? Лезть на столб/в колодец со сварочником? Или как заменить неисправный пиг-тейл? Или что делать если понадобится муфта на середине строительной длинны? Перекладывать строительную длину? :(

[ViNt_V]

Не правельно наверное написал, запас оставляют возле места сварки 7-10 м (пролеты 90-150 м). Нет "Бубликов" на крыше, на концах воздушем. (Сам то я понял что написал)

[Diesel]

В боксах появился обрыв, разобрали-волокна натянуты как струны

Ну так вы не оригинальны. Такие темы здесь появляются каждую весну.

притензии предъявить можно производителю?

Только к себе. Любой кабель-монотуб в течении первого года эксплуатации вытягивается. Это нормально.

Трабл не имеет массовый характер. Запасы на концах воздушек не оставляем.

Трабл ваш обязательно будет иметь массовый характер.

Причины просты и понятны, методы устранения - тоже.

Причины:

1. наверняка у вас есть пролеты на границе возможностей кабеля. Регламентировано 100 метров - повесили 110 "авось сойдет".

Не сойдет. Металл в тросе начинает вытягиваться не сразу. Как правило - весной, после полугода-года эксплуатации.

2. Сами же и написали: "Запасы на концах воздушек не оставляем". Ради интереса - посчитайте, сколько метров кабеля\денег вы этим сэкономили. Сравните со стоимостью разварки одного кросса.



Рецепт тоже прост:

1. Кончилась воздушка - нужно вешать запас кабеля в кольцах (10-15м). Так же рекомендуется делать такой запас через каждые 200-300м магистрали.

2. Обязательно оставляйте полтора-два метра волокна в кроссе. Пригодится.

И будет вам щастье великое :-)

Edited May 24, 2008 by Diesel

[telefan]

имеем такую же проблему, несмотря на запасы перед муфтами. Проблема скорее всего в том что используется трос в качестве силового элемента, стекло практически не расширяется, а самый большой коэффициент расширения имеет материал оболочки, при нагреве оболочки последняя расширяется и единственно что ей не дает это сделать это силовой элемент, а трос как вы знаете сделан из скрученных проволок, вот это и приводит к тому что трос играет вместе с оболочкой, а волокна остаются на месте. Вот вам и причина того что волокна уйдут в модуль, причем количество колец запаса практически не влияет на результат, а вот замена троса на цельную проволоку очень уменьшает этот эффект, проверено двумя голами эксплуатации. Вывод - использовать или многомодульный кабель (там имеется запас за счет конструкции) или полностью диэлектрический кабель с стеклопластиковыми элементами, которые практически не расширяются при нагревании как и само волокно.

[20512]

Если кабель 8-ка, нужно следить, чтобы он не перевивался, перевьется - почти гарантировано обспечит "втягивание"

Edited May 24, 2008 by didandr

[Nag]

а вот замена троса на цельную проволоку очень уменьшает этот эффект, проверено двумя голами эксплуатации. Вывод - использовать или многомодульный кабель (там имеется запас за счет конструкции) или полностью диэлектрический кабель с стеклопластиковыми элементами, которые практически не расширяются при нагревании как и само волокно.

... Или кабель с проволокой. ;-)

[Andrei]

Проблема скорее всего в том что используется трос в качестве силового элемента, стекло практически не расширяется, а самый большой коэффициент расширения имеет материал оболочки, при нагреве оболочки последняя расширяется и единственно что ей не дает это сделать это силовой элемент, а трос как вы знаете сделан из скрученных проволок, вот это и приводит к тому что трос играет вместе с оболочкой, а волокна остаются на месте. Вот вам и причина того что волокна уйдут в модуль, причем количество колец запаса практически не влияет на результат, а вот замена троса на цельную проволоку очень уменьшает этот эффект, проверено двумя голами эксплуатации. Вывод - использовать или многомодульный кабель (там имеется запас за счет конструкции) или полностью диэлектрический кабель с стеклопластиковыми элементами, которые практически не расширяются при нагревании как и само волокно.

А если подвешивается не "восьмерка", а кабель бронированный (вообще-то для прокладки в грунт/канализацию)? Там под внешней оболочкой бронь из стальных проволок, а уже внутри монотуб на 8 волокон. Подвес - короткие куски как самонесущий (по документации на кабель макс.пролет - 150 м, крепление - сип-зажимами типа вот таких http://www.niled-moscow.ru/niled3.shtml ), длинные пролеты - на стальке. Будет тоже самое?

Edited May 25, 2008 by Andrei

[dIMbI4]

эт типа для плавного перехода с пэшки на оптику безе переучивания монтажников? интересно всегда кстати было как можно закрепить пролет из брони скажем 70м. и как его натянуть. дайте новому кабелю отвисеться. перед муфтой запас >10-15м у меня монотуб много где совсем перекрученый бывает но не втягивает волокна. хотя есть места где с 9 этажки на 5ти этажку с запасами в 5-10м варим. пролеты >70м между девятинами на сильном ветру с запасами в 15м не утягиваются. использую эликскабель и еврокабель восьмерку одномодульный. там трос 3 мм сталь. перед разваркой 2 недели-месяц пролет отвисается. развариваю прямо в сплайс в ящике . закрываю его потом куском оргстекла и вешаю на заднюю стенку.

Edited May 25, 2008 by dIMbI4

[grama]

Про страшные истории с монотубом слышал очень много и от разных людей. В этой связи принципиально его не используем. Чего и вам желаю. :)

P.S. Запасы и в сплайсе 1.5-2 метра и рядом кольца ОК оставляем всегда на всякий случай да и варить монтировать удобнее :)

[Nag]

В этой связи принципиально его не используем. Чего и вам желаю.

Надо только понимать, что это так же означает примерно +$0,5-1 за каждый метр оптики.



[grama]

Да ну :) Это получается монотуб вообще рубля по 3 идет ?! Неверю. :)

Edited May 25, 2008 by grama

[Nag]

Да ну :) Это получается монотуб вообще рубля по 3 идет ?! Неверю. :)

Наиболее дешевый подвесной монотуб 4-ка дешевле 50 центов.

Многомодульная - что-то ближе к 1-1,2 баксам...

Конечно, на большой волоконности разница сглаживается, но и расход маловолоконного "до дома" - много больше, чем магистрального....

[C2H5OH]

основная причина утягивания волокон - слишком сильное натяжение при подвесе. Ни в коем случае кабель нельзя натягивать в "струну". Обязательно должен быть провис, причем чем длиннее пролет, тем сильнее провис. На коротких расстояниях порядка 50-70 м провис должен быть 1-2% (0,5-1,5м); на расстояниях около 100 м - 2-3 % (2-3 м).

И еще желательно, чтобы после подвеса кабель недельку отвиселся прежде чем варить.

[telefan]

основная причина утягивания волокон - слишком сильное натяжение при подвесе. Ни в коем случае кабель нельзя натягивать в "струну"



совсем необязательно, на днях поменяли кусок 500 метров, так совсем слабый натяг был и пролеты по воздуху не превышали 50 метров, так что натяжение здесь не причем

[Andrei]

так что натяжение здесь не причем

А что "при чем"?
