Монтаж оптики Как правильно делается.

Объясните, вот зашла оптика в дом например 8 волокон, нужно сделать ответвление 2 волокна для подключения к коммутатору. И что ставить муфту на каждое такое ответвление. Как это делается на практике и правильно? (Не пигтел с гильзой и замотка изолентой) Внешние условия техэтаж, или подъезд, вообщем крыша над волокном есть.

Можно ли например завести в ящик где коммутатор, и организовать это в оконечном боксе?

Просмотрел wiki.nag.ru, но вот не нашёл ответы из области монтажа оптики.



Share this post


Link to post
Share on other sites

>Как это делается на практике и правильно? (Не пигтел с гильзой и замотка изолентой)



Именно так и делается. Только гильза убирается в сплайскассету и все это запихивается в тесный, жаркий, неудобный 3-х юнитовый ящик.

Share this post


Link to post
Share on other sites

ну можно разваривать в кросс, так даже было бы правильней ибо если что легко скоммутировать.

или вываривать два пигтейла, а остальное варить дальше и в кассету.

Share this post


Link to post
Share on other sites

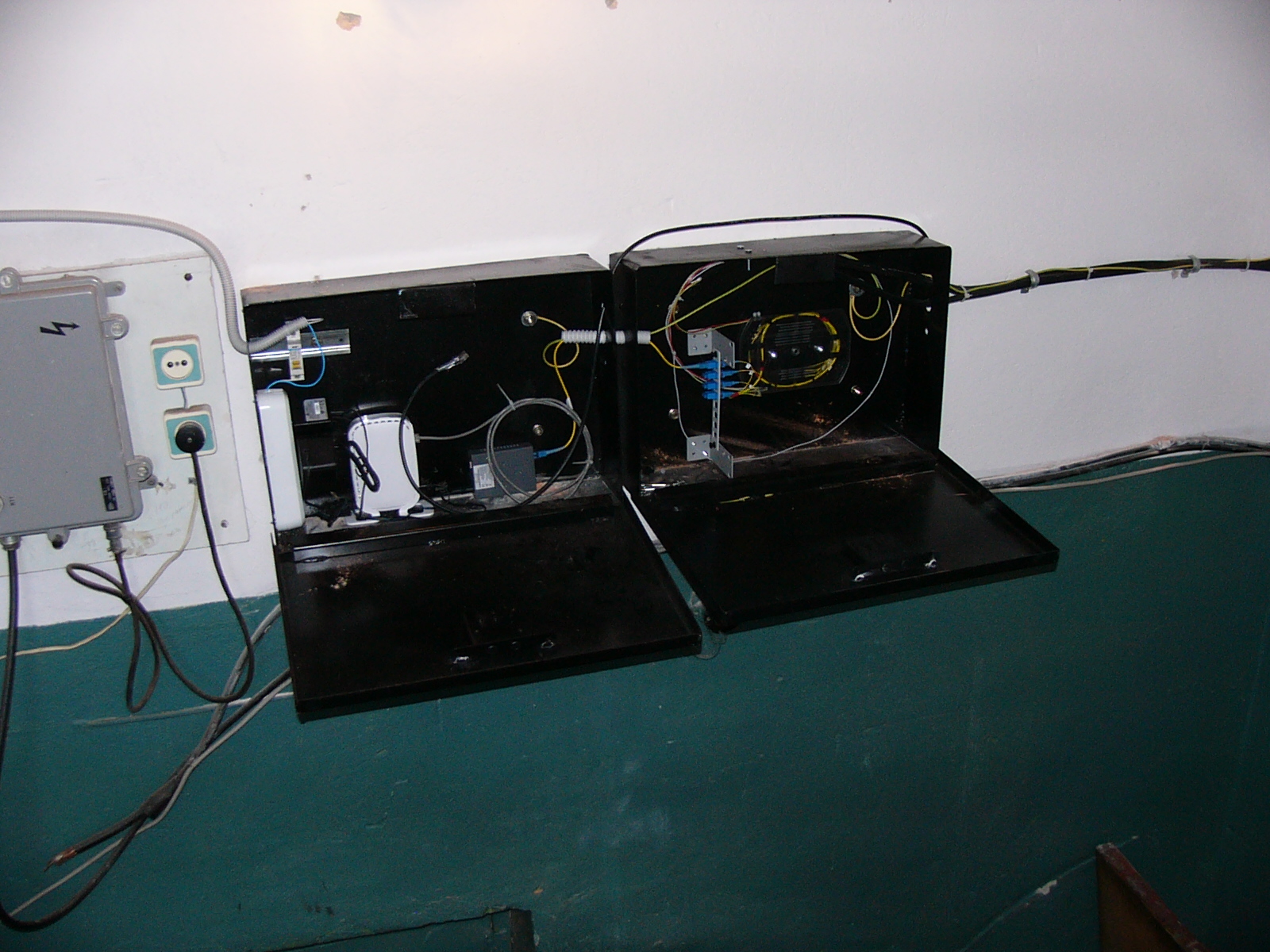

в качестве бюджетного варианта можно поступить например вот так :


Edited by SNSheriff

Share this post


Link to post
Share on other sites

Странная экономия. Бокс 15 баксов стоит, а вы вместо него отдельный ящик повесили.

Share this post


Link to post
Share on other sites

эммм......... а в 1 ящик все было не упихать?? я лично режу волокно, затаскиваю оба конца в ящик. если вешать одномодульный кабель, то его можно не разрезая затащить в дырку шириной 5 см. на задней стенке ящика прикручивается сплайс. разваривается все на проход за исключением 2х волокон - сразу навариваются пигтейлы. причем не тонкие, внутрироссовые, а патчкорды оптические с кевларом, разрезанные напополам. затем на сплайс кассету прикручивается большой кусок 2мм оргстекла,так чтобы надежно защитить сплайс. получаем ящик, в который мона жоско кидать медь из задней стенки ящика из под стекла торчат 2 патча. ложим в ясчег железо и все. патчпанели, я скажу, конечно красивое решение, но в большинстве случаев в домовых узлах они мягко говоря неуместны. перекоммутировать или переваривать приходится только в 1 случае из 100. разварить еще раз дешевле чем установить кросс. а ,кстати, хорошие кроссы получаются из корпусов битых длинков 1008 или компексов 2108. через боковую стенку скраю заводится кабель, посередине ставится держатель для гильз из сплайса. (на 16 гильз обычно) а в боковую стенку где были порты свича замечательно помещается планка с оптическими розетками. вуаля, получаем быстро изготавливаемый дешевый кросс на 8 волокон. ЗЫ. мои знакомые пару раз делали самопальные многопортовые кроссы из корпусов сгоревших 10 и 19 юнитовых свичей. туда замечательно помещаются 1-2 сплайс кассеты. передний металл вырезается болгаркой чтобы оставались маленькие упоры, а затем из оргстекла вырезается передняя панель с дырочками для розеток и садится изнутри свича на термосопли. у нас в городе лазерная резка оргстекла 1000р за 40 панелей на 32 дырки.

Edited by dIMbI4

Share this post


Link to post
Share on other sites

а я отказался от такой экономии(только сплайс и разрезанные патчи), ставлю только муфты, из муфты отвод в ящик, а внутри ящика кросс КРН-4. шанс повредить оптику в ящике(да и вообще)=0, конечно 1500 за муфту+300 за кросс, это хорошая надбавка, но жить стало легче :) да и не стрёмно послать "молодого" с риском повреждения оптики в ящике.

Edited by witch

Share this post


Link to post
Share on other sites
в качестве бюджетного варианта можно поступить например вот так :
Э... А не дешевле купить "небюджетную" коробочку за 230 рублей? Со сплайс-кассетой и гильзами в комплекте?



Ну или муфту снаружи повесить за 1000 рублей... Опять же со сплайскассетой и гильзами?


Соревноваться с китаем самосбором счас как-то невыгодно выходит...

Share this post


Link to post
Share on other sites
мои знакомые пару раз делали самопальные многопортовые кроссы из корпусов сгоревших 10 и 19 юнитовых свичей. туда замечательно помещаются 1-2 сплайс кассеты.
Им времени не жалко? ;-)

Кросс 19 дюймов, со всеми пластинами, планками, гильзами, болтиками, и т.п. стоит 800 рублей


Рабочий час инженера, для сравнения, примерно 300 рублей. :-)

Share this post


Link to post
Share on other sites
Кросс 19 дюймов, со всеми пластинами, планками, гильзами, болтиками, и т.п. стоит 800 рублей

Как я понял по фото, этот чудо-девайс вставляется в стойку и высота его 1U? Если не ошибся, то хочу такой! :) Где прикупить можно?

Share this post


Link to post
Share on other sites
Кросс 19 дюймов, со всеми пластинами, планками, гильзами, болтиками, и т.п. стоит 800 рублей

Как я понял по фото, этот чудо-девайс вставляется в стойку и высота его 1U? Если не ошибся, то хочу такой! :) Где прикупить можно?

Тут же http://shop.nag.ru/core.asp?main=catalog&a...2254&cat=47

Share this post


Link to post
Share on other sites
Попутно - а почему в shop.nag.ru практически нет фото этих изделий?
Даже не знаю, коробка как коробка. ;-)

Надо будут добавить...

Share this post


Link to post
Share on other sites
