rx ошибки 2100ap;шум солнца на 2.4ГГц-реальность или глюк?

[g7001]

Доброе время суток! Столкнулся тут с "темными силами электричества" и не могу понять что бы это все значило.

(Вопрос 1): На мачте высотой 20 метров весит 2 точки DWL 2100ap,rev A4;одна точка работает как Normal AP в 1 канале,со всенаправленым колинеаром. Вторая точка работает в режиме клиента ,принимает удаленную точку (удалена на растояни 600метров).Помещена в пластиковый корпус,внутри корпуса стоит "биквадрат",еще подключена 2-я антенна типа "yagi",но из-за ворон и ветра временно не используеться. Принимает она на 12 канале. Какойто промежуток времини приемная точка рабодата без ошибок,приблизительно месяц. Потом посыпались ошибки. Сняли приемную точку,поставили абсолютно новую 2100,ничего не изменилось. Жалоб особых нет,линк работал относительно устойчиво.

P.S. Точки стоят "попа к попе",по рекомендациям разносили точки на растояние 2 метра друг от друга(передающая вверху,приемная ниже на 2 метра),совершенно ни чего не изменилось,как сыпалось 2 000 000 ошибок в сутки так и сыпиться..... Еще мне смутно понятно что значат эти все цифры внизу Msdu,Mcast...

-------------------------------------------------------------------------------------------------------------------------------

Но вот засветило солнышко ,до этого почти всю зиму было пасмурно,или оно плохо светило до этого)))

-------------------------------------------------------------------------------------------------------------------------------

[День1] Первое чюдо это было пропадание связи с удаленной точкой после 10 утра,сгрешили на то что слишком низко опустили приемную току. Опустили 20 метровую мачту,поставили точку повыше. Чюдо,но линк заработал. НЕБО БЫЛО ЧИСТОЕ И ВЕСЬ ДЕНЬ СВЕТИЛО СОЛНЦЕ.

[День2] После 10:30 связь сново пропала,причем уровень сигнала 60%,видит но не подключаеться. Чего только не делали ,ребутили ,подымали напряжение питания,крутили можность,замучались и забили. В 15 30 линк сам востановил работоспособность!!!! НЕБО БЫЛО ЧИСТОЕ И ВЕСЬ ДЕНЬ СВЕТИЛО СОЛНЦЕ,В 15 30 СОЛЦЕ УЖЕ СОБИРАЛОСЬ УТИ ЗА ГОРИЗОНТ

[День3]

Полдень линк рветься,солнце заходит линк востанавливаеться.

[День4] На удаленной точке была поднята мощность с утра,и все затоив дыхание ждали 10:30.Погода не менялась,солнышко так же светило на небе не было ни единой тучки.

В указанное время чюдо не случилось,линк работал и пинг был в норме,11:00 небольшие выпадания,11:30 пинг выпадает сильнее,11:45 связь оборвалась. Перезагрузка точки помогла востановить связь мин на 15,танцы с бубном были до 13 00 потом линк окончательно помер,все устали и пошли отдыхать.

[День5] Сегодня. Погода просто катострофа,тучи,пытался сорваться дождь,солнца не было. Линк работает нормально,выдает свои ошибки и прокачивает 2 МБ трафика,ни разуни чего не отвалилось и не зависло.

------------------------------------------------------Что делать??? И самое главное что это все значит? ---------------------------------------------------

ТЕОРИТИЧЕСКИЕ ПРЕДПОЛОЖЕНИ:

1.Возрастают шумы в диапазоне 2400мгц,из за солнечного излучения,за период осень-зима изменился состав атмосферы,и шуметь стало сильнее?

2.Слишком зашумлен эфир клиенскими точками ,на 1кв.км приходеться порядка 30 точек.И солнце добавляет шумов до критического уровня?

3.Питание на мачту приходит по двойному проводу сечением 4 мм кв,плохое питани? Возникновение пульсаций изза температуры?

4.Точка стоит в пластиковом корпусе,возможно наводяться на нее атмосферные помехи?

5.Изменени температурного режима.Подьем температуры сопровождаеться более высоким уровнем шумов СВЧ компонентов?

6.Появилась вражеская точка где то далеко,и в рабочее время она включаеться ,а когда кто то уходит домой выключаеться? (Но по субботам ни кто не работает вроде до 1600)

7.Геоземная аномалия,ниизвестные силы науки,шум воды,плохая аура,сдвиг космического гравитационного поля и прочее)))

-------------------

Сделал измеритель наряженности поля подобно этому http://www.qsl.net/n9zia/wireless/pics/fs_meter.png ,заменил только диод.

На растоянии метров 7 от точки на китайском мультиметре DT-838,на диапазоне 200m,показывает 2.0.Рядом с антенной работающей точки 16.

-- Чюдо в том что если направить антенну в землю,и приблежать ее то показани прибора возрастают до 3.6,причем ни какого вай фая рядом НЕТ!! Это лес. Эффект аналогичный если такой эксперемент произвести в зоне где работают вай фай устройства. Получаеть земля шумит??? Или это параноя. Эксперемент произвдил в отсутствие солца.



Теперь все надежды на спектр анализатор котрой надеюсь буде на следующей недели.



_____________Надеюсь вам хватит терпения дочитать это до конца,сори за граматику. Интересует мнение.Что это все значит?





























[J.Forfun]

(2) или (6) , Также, помеха может быть не на основной частоте и даже не гармоника, а забивать входные каскады

("забитие" - технический термин в теории радиприемных устройств)

Шумы солнца могу повлиять на прием, если солнце и источник сигнала будут в главном луче ДН, это теоретически может быть в течение 5...10 минут в сутки.

По поводу измерителя напряженности поля - эта схема не избирательная, вы можете видеть все в плоть до наводки 50Гц. Для того чтобы оценить влияние такого рода помех, нужно знать (количественно) их уровень и динамический дипазон радиотракта (количественно)

А выключать точку которая работает в режиме AP normal пробовали?

Edited March 2, 2008 by J.Forfun

[андрей53]

2, 3, 6.

По поводу пп.3 - подавать 5 В даже по 4 квадратам на 30 (с учётом снижения) метров - не есть хорошо. Сопротивление такой линии вполне может быть 0,5 Ом - при токе 1А - упадёт полвольта.

По поводу индикатора напряжённости поля - хорошо бы параллельно резистору 51 Ом поставить дроссель хотя бы 0,2 мкГн - обрежете все низкочастотные составляющие до 500 МГц.

[Atrides-1]

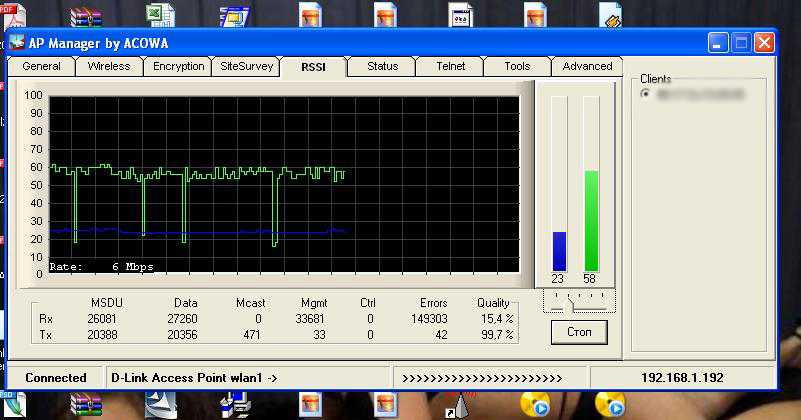

У вас очень большой разбаланс уровня принимаемого сигнала:

на магистрали с П1 на П2, удалённая точка (П2) принимает сигнал с уровнем RSSI = -23db и кол-вом ошибок 0.3%

на магистрали с П2 на П1 ваша локальная точка принимает сигнал удалённой точки с уровнем RSSI = -58dB и с ошибками 85%



При нормальном линке разбаланс сигналов не превышает 1 - 3db



У удалённой точки сгорел усилитель.



Выключите авторегулирование мощности на П1 и П2 и поставьте 75% мощности. Напишите результаты.

Но лучше начать с перепрошивки 2100 в BB.



Edited March 2, 2008 by Atrides-1

[Dmitry88]

что то в последние время читаю и на форуме д линка и здесь что эти 2100 сыпятся у всех, страшно покупать. Постоянно с ними одни проблемы одно отличие что в BB перепрограммируются.

[g7001]

У вас очень большой разбаланс уровня принимаемого сигнала:

на магистрали с П1 на П2, удалённая точка (П2) принимает сигнал с уровнем RSSI = -23db и кол-вом ошибок 0.3%

на магистрали с П2 на П1 ваша локальная точка принимает сигнал удалённой точки с уровнем RSSI = -58dB и с ошибками 85%



При нормальном линке разбаланс сигналов не превышает 1 - 3db



У удалённой точки сгорел усилитель.



Выключите авторегулирование мощности на П1 и П2 и поставьте 75% мощности. Напишите результаты.

Но лучше начать с перепрошивки 2100 в BB.

Удаленная точка это Linksys WRT54GL,перешитая в dd-wrt,мощность там стоит "187",но естественно он такой можности не выкачивает. К ней подключаеться проблемная 2100,и еще порядка 12 клиентов.Если б усилок сгорел то клиенты все отпали.Такое было когда возникла проблема с питанием WRT54GL.



Перешивка в BB это вобще катастрофа--хочешь что б dlink плющило перешей его в BB. Я конечно верю что она работает на линках P2P,но заставить DWL2100 корректно работать с BB прошивкой мне так и не получилось. Во первых после прошивке в BB точка отказываеться напрочь видеть эфир.Часть telnet команд не работает,которые прилагаються к описанию. Во вторых подключить ее куда либо мне так и не удалось,как я не мучал точку.В третих если залить родную прошивку то точку плющит намного сильнее. Да и нет у меня уверенности что BB прошивка вобще работает на точках REV A4.



p.s. Люди кто прошивал DWL2100 в BB купленные в 2008 году? У кого работает?



****Как выключить авторегулирование мощности на 2100?



Сегодня поставил новую 2100 в том месте где стоит удаленная точка,в надежде что получиться кинуть WDS. Точка абсолютно новая.Нормально проработала мин 20,а потом мне ума хватило ее перевести в режим клиента.....и все -ни по каким апи она не пингуеться,ethernet живой ,питание в норме. Перезагрука не помогает.И теперь стоит она как сувенир от Dlink. Я вчера потрати часов 8 что б эту гадость засунуть в коробку,и настроить биквадрат к ней,и все в пустую. Лучшеб я купил 2 DWLG700 или WRT54G, и кинул на них WDS,100% гаранти что работать будет,уже проверено.



А теперь хочеться биться головой об стенку,из за этих DWL 2100. Ждать солнечной погоды и креститься.И заставить себя больше НЕ ПОКУПАТЬ DWL 2100AP. Но что тогда покупать?









[J.Forfun]

Да и нет у меня уверенности что BB прошивка вобще работает на точках REV A4.

p.s. Люди кто прошивал DWL2100 в BB купленные в 2008 году? У кого работает?

Как выключить авторегулирование мощности на 2100?

У меня рев.2100-А4 работает в ВВ без проблем и клиентом и точкой. Скорость реально поднимается в 1,5 раза. ВВ действительно не сканирует эфир, если среди "видимых" станций нет той, на которой точка зарегистрирована. Если это знаешь - с этим можно жить.

Про авторегулирование мощности - первый раз слышу, откуда ты взял?

[g7001]

Теперь верю. Как сниму точку буде в нее BB заливать. Облазел все команды telnet 2100,авторегулирования мощности не нашел. Возможно имелось ввиду АРУ-- set enableANI,выключил. На улице солнечная погода. Поэтому поеду уровень шума попробую сравню.

[Atrides-1]

График шума в канале приведите.



У точки , которая на 12 канале работает, отключите волновой канал и антенный сплиттер.

Антенны точек разнесите между собой не менее чем 3м, иначе получите забитие приёмника и медленную деградацию параметров УВЧ каскада приёмника.

У вас начали сыпаться ошибки, пытались уменьшить скорость, что дало?



P.S. У меня Dwl-2100 rev A4 перешиты в ВВ, работают без проблем.



Edited March 3, 2008 by Atrides-1

[dengus]

У вас очень большой разбаланс уровня принимаемого сигнала:



Перешивка в BB это вобще катастрофа--хочешь что б dlink плющило перешей его в BB. Я конечно верю что она работает на линках P2P,но заставить DWL2100 корректно работать с BB прошивкой мне так и не получилось. Во первых после прошивке в BB точка отказываеться напрочь видеть эфир.Часть telnet команд не работает,которые прилагаються к описанию. Во вторых подключить ее куда либо мне так и не удалось,как я не мучал точку.В третих если залить родную прошивку то точку плющит намного сильнее. Да и нет у меня уверенности что BB прошивка вобще работает на точках REV A4.



p.s. Люди кто прошивал DWL2100 в BB купленные в 2008 году? У кого работает?

На этой неделе буду ставить p2p линк на двух 2100A4 прошитых в BB. На столе работают.



С помощью ВВ можно просканить эфир только когда она сама работает в режиме AP. Иначе никак не получится.

Edited March 3, 2008 by dengus

[J.Forfun]

С помощью ВВ можно просканить эфир только когда она сама работает в режиме AP. Иначе никак не получится.

Получится. И получается. При условии, что в зоне радиовидимости имеется AP normal, на которой точка AP client зарегистрирована.



[g7001]

График шума в канале приведите.



У точки , которая на 12 канале работает, отключите волновой канал и антенный сплиттер.

Антенны точек разнесите между собой не менее чем 3м, иначе получите забитие приёмника и медленную деградацию параметров УВЧ каскада приёмника.

У вас начали сыпаться ошибки, пытались уменьшить скорость, что дало?



P.S. У меня Dwl-2100 rev A4 перешиты в ВВ, работают без проблем.

У приемной точке на 12 канале нет сплитера.Внутри 2100 сама комутирует радиочасть на антену1(биквадрат) или антену2(yagi),как выставишь.Яги благодаря упорному содействию птиц вывернуло на 180 градусов в противоположную сторону,плохо видимо было зажато крепление. Скорость на точке скачет 1 или 6,было и 24 но зажато теперь на 6 на удаленной точке.Изменение скорости не приводит к уменьшению ошибок. Разнести на 3 метра маловероятно,мачта расчитовалась только для приемной точки,обеспечивая ей прямую видимость,а потом уже втулили туда передающюю.Если опустить то можно потерять связь.Деградацию приемного каскада не хорошо,хотя не понятно как быстро она происходит.

*****И самое главное! Перешил я обе точке в ВВ,все завелось! Спасибо всем за поддержку,нужно было преодолеть боязнь убить точку,и мысль от том что dlink прошивка лучче.

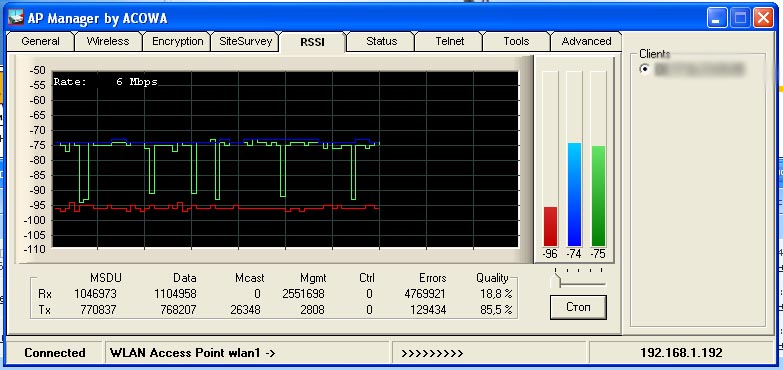

На рисунке приемная точка с ВВ. В самом начале топика есть рисунок с прошивкой dlink.

[g7001]

Ну вот тот же глюк.Солце есть -линка нет. Было замечено что уровень шума подымаеться до -97...-98,в то время когда на улице пасмурно или идет дождь -95...-97. После 10 линк отвалился;светило солнце.Подключиться удалось только когда солнце скрылось за тучей мин на 15. Потом опять оно засветило,и линк отвалился,чють ли не сразу.Магия кака я то!!!! Хорошо хоть часа через 2 стало пасмурно и вскоре пошел дождь,линк не разу не отпал. Может пластмасовая коробка в которой точка как то взаимодействует с солнцем??

Edited March 4, 2008 by g7001

[Atrides-1]

Конденсат внутри корпуса?

[wireless_man]

Смешной топик :D Вообщето любой МТ в режиме bridge+bridge + disable CSMA (а е если еще и турбо) ..вах ... и привед вашему линку .. вроде и шумов нет толком ..вроде и сигнал более мение ...а линка нет :D .... только спектроанализатор сможет вам "расказать более" ...



З.Ы. А у вас так и есть примерно : если есть трафик у "соседей" линка нет ..нет у них трафика .. у вас работает :D а часовая зависимость е.к.л.м.н. :D

[g7001]

Теперь yagi повернута в ту же сторону что и биквадрат(внутри коробки с точкой).Странное поведение точки.С биквадатом она слышит лучше,но выпадания сигнала намного больше,чем с yagi.То что с яги уровень ниже,неудивительно,так как к ней припаяно 40см тонкого провода,да и еще несовсем хорошо она сделана.Солнце уже появилось,пока все в норме.Ждемс.....

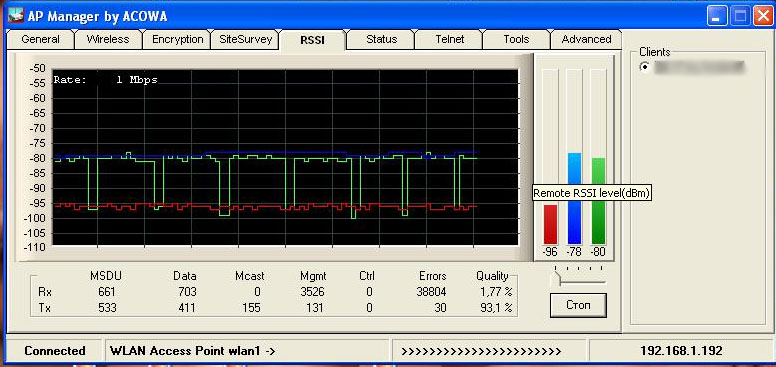

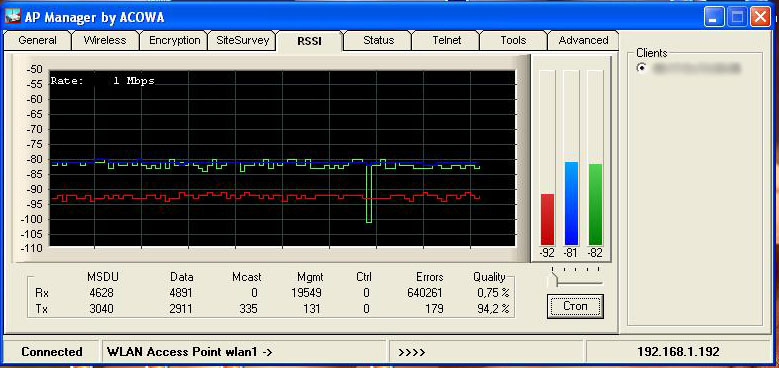

На рисунках -с лева биквадрат,с права яги.

Edited March 7, 2008 by g7001

[J.Forfun]

g7001

Как раз ничего странного: "выпадения" на графике суть помеха, у яги центральный лепесток уже ( но побит как правило боковыми) - возможно, помеха идет с направления где у яги провал в ДН.

[Atrides-1]

Такие помехи дают либо Mikrotik, либо Aperto, либо Alvarion работающие в режиме скачков по частоте(Hopping freq), с максимальной мощностью.

При такой помехе лучше перейти на нормальную направленную антенну и увеличить символьную скорость канала до 5.5Мбит в режиме 802.11g и выключить Pure G и Super G.

OFDM модуляция при расширении спектра сигнала позволяет улучшить качество линка, .т.к. она устойчива к воздействию узкополосных помех.

Edited March 8, 2008 by Atrides-1

[wireless_man]

Такие помехи дают либо Mikrotik, либо Aperto, либо Alvarion работающие в режиме скачков по частоте(Hopping freq), с максимальной мощностью.

При такой помехе лучше перейти на нормальную направленную антенну и увеличить символьную скорость канала до 5.5Мбит в режиме 802.11g и выключить Pure G и Super G.

OFDM модуляция при расширении спектра сигнала позволяет улучшить качество линка, .т.к. она устойчива к воздействию узкополосных помех.

+1

[[LaN]]

а посоветуйте, какую частоту лучше использовать для турбо G в микротике, а то боюсь какого нить заглушить, в данный момент использую 2.462 на роутерах, кто то использует 2.437, впринципи всё остальное свободно

[g7001]

Если это помеха то действительно плохо дело.Но помоему в спешки мы забыли приклеить радиатор на чип точки.Теперь грешу на перегрев,так как ситуация до сих пор не поменялась.Сыму посмотрю.

[Dmitry88]

интересно, а чисто потенциально могут устройства работающие на 11 и допустим 1 или 6 канале в режиме только 11b мешать друг другу, причем допустим у одного из них отключен широковещательный SSID, и выходит кроме как косвенными методами, я не увижу сетку создающую помеху. В таком случае мне ГКРЧ поможет ? И вообще что можно сделать?

[AMDe@tH]

Спектроанализатор тебе поможет.

[Dmitry88]

А ГКРЧ мне не поможет или связьнадзор, а то раздобыть такую штуку не просто.

[Atrides-1]

интересно, а чисто потенциально могут устройства работающие на 11 и допустим 1 или 6 канале в режиме только 11b мешать друг другу

Мешать могут в том случае, когда рядом находятся друг с другом, очень большой уровень принимаемого сигнала на соседних каналах ( в том числе отстоящих на 2 - 5 каналов) забивает УВЧ и смеситель приёмника, что заметно ухудшает его чувствительность ( например с -90дб до -60дб)

Edited March 11, 2008 by Atrides-1
