Кто препарировал DIR-100?

[builder]

Собственно сабж. Внутрях увидел нечто похожее на нераспаянный консольный порт,

может кто-то уже цеплялся? К сожалению центральный чип наглухо заклеен радиатором (!).

А хочется малого :) в режиме DIR-100_ака_свитч научиться вырубать/врубать порты, а в режиме

DIR-100_ака_роутер попробовать его сделать фильтрующим бриджем.

[builder]

Подцепился консолью, вот что выдаёт:

WP3221 Rev 01

SDRAM TD: 02, Bus: 16, Bank: 02, Row: 0c, Col: 08, CS: 1

SDRAM Size: 0x00800000

Zz



WP3220 LOADER V1.5.25 0731

Ver : 0.1.5.25

EthIf: 1

Run : flash

BUF : 10140000 SIZE=70000 SRC=a0010000

MAC : 00:1B:11:CC:55:58 00:1B:11:CC:55:59 FF:FF:FF:FF:FF:FF

VLAN : 0

HwVer: 1.2.3.4

SerNo: 12345678

IP/NM/GW: 192.168.0.1/255.255.255.0/192.168.0.67

TFTPS:FILE: 192.168.0.67:zdemo.bin

NET BUF: b03ec000, 2KB x 16

progmac: 10:1D:00:00:00:00

if322x_init: done

Run : flash [Y] loading 0x3cdb0 bytes from a0010000 to 0x10140000

Goto 0x10140000!!!

Zzmfc_id=0001 dev_id=225b

Flash base:a0000000 id:225b blk#:19 sz:(KB)

10 08 08 20 40 40 40 40 40 40 40 40 40 40 40 40

40 40 40

total sz=00100000

[CFG] boot=3000 cfg:4000 sz:4000 img:10000 img_sz:f0000

CFG_load: flash offset=0cc8, len=02a4

cfg_parse: add cfg item=49 (676 bytes)

CFG_load: flash read 49 items(676 bytes) into ram

cfg_parse: add cfg item=17 (224 bytes)

CFG_load: read-only 19 items(272 bytes) into ram

CFG_load: total 68 items(948 bytes)

-----------------------------------------

eth0: Get IP by manual

IP address:192.168.0.1

MASK:255.255.255.0

Broadcast:192.168.0.255

Gateway:192.168.0.254

Server:0.0.0.0

mtu:0

Domain Name:

-----------------------------------------

interface eth0 init_net successed!

CMD>HTTPD reconfigured

zweb_location:a0042b70



Кто-нить прокомментирует?





[ingress]

гугль кажет



http://www.waveplus.com/support.asp

http://www.linux-mips.org/wiki/WavePlus_SOC

[Barsick]

К сожалению центральный чип наглухо заклеен радиатором (!).

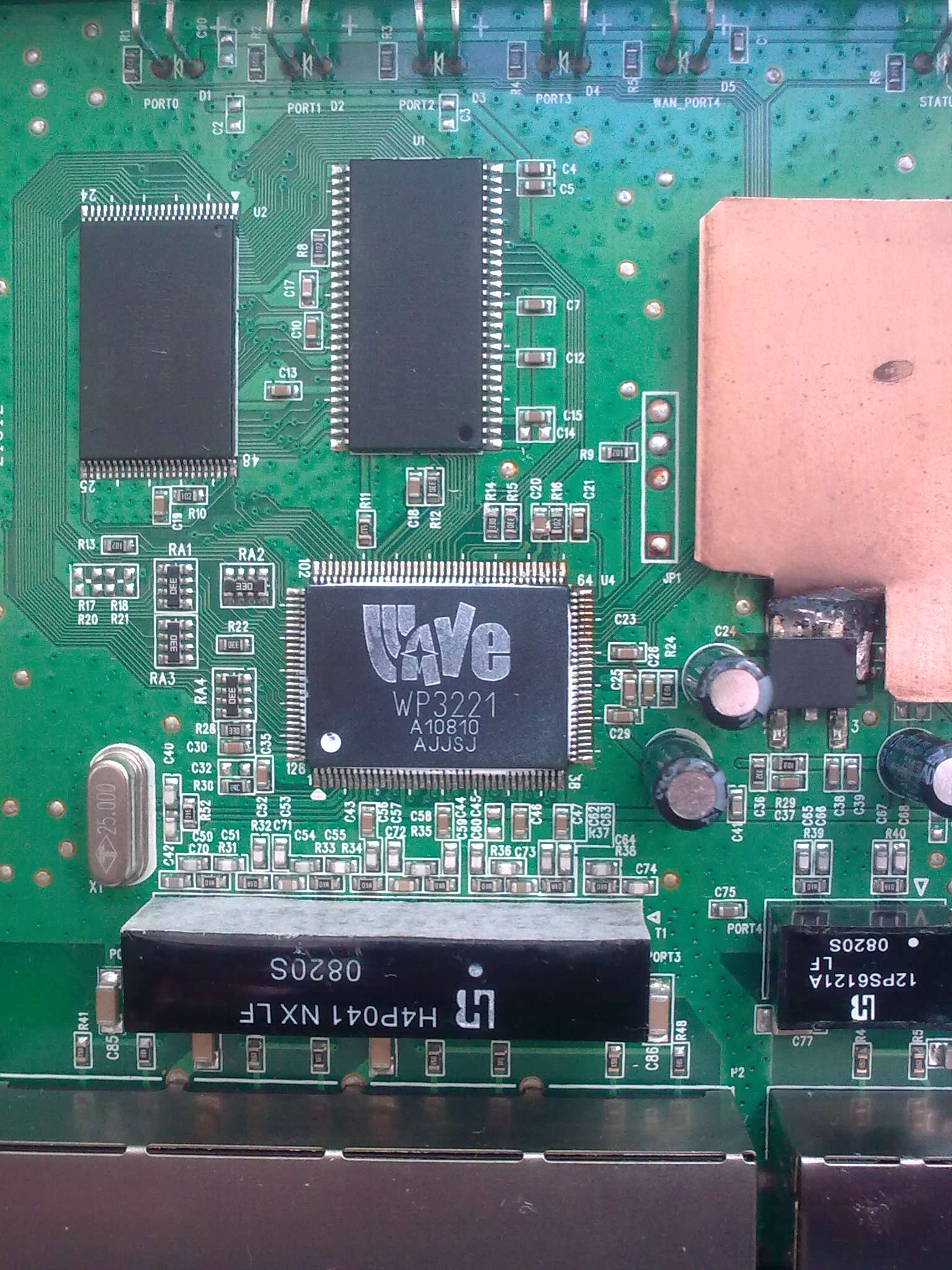

Я оторвал. WP3221

А хочется малого :) в режиме DIR-100_ака_свитч научиться вырубать/врубать порты, ...

Выкидывать порт в другой вилан?

[builder]

Я оторвал. WP3221

Barsick, не надо было :) при загрузке он его показывает.

Выкидывать порт в другой вилан?

Хм, как вариант.

[Barsick]

Я оторвал. WP3221

Barsick, не надо было :) при загрузке он его показывает.

Тут все наоборот - я скормил надпись на чипе гугелю и твой пост нашел :)

[Dr. Morg]

Кому-нибудь удалось залить свою прошивку в это чудо?

Напрочь отказывается съедать скомпиленный *.bix... =/

[builder]

Dr. Morg, а под что Вы компилили или воспользовались из доступного GPL?

Дык те, что с немецкого и аглицкого сайтов это под RTL865x ревизия Ах - там у них такие Диры продаются.

А у нас ревизия Вх - это WP3200. Может по этому и не льётся :)) ?

[Dr. Morg]

Dr. Morg, а под что Вы компилили или воспользовались из доступного GPL?

Дык те, что с немецкого и аглицкого сайтов это под RTL865x ревизия Ах - там у них такие Диры продаются.

А у нас ревизия Вх - это WP3200. Может по этому и не льётся :)) ?

Да, уже вскрыл свой,- WP3221... печально... =/

В инете под него так и не смог найти порт Линуха... вдвойне печально... :)

[builder]

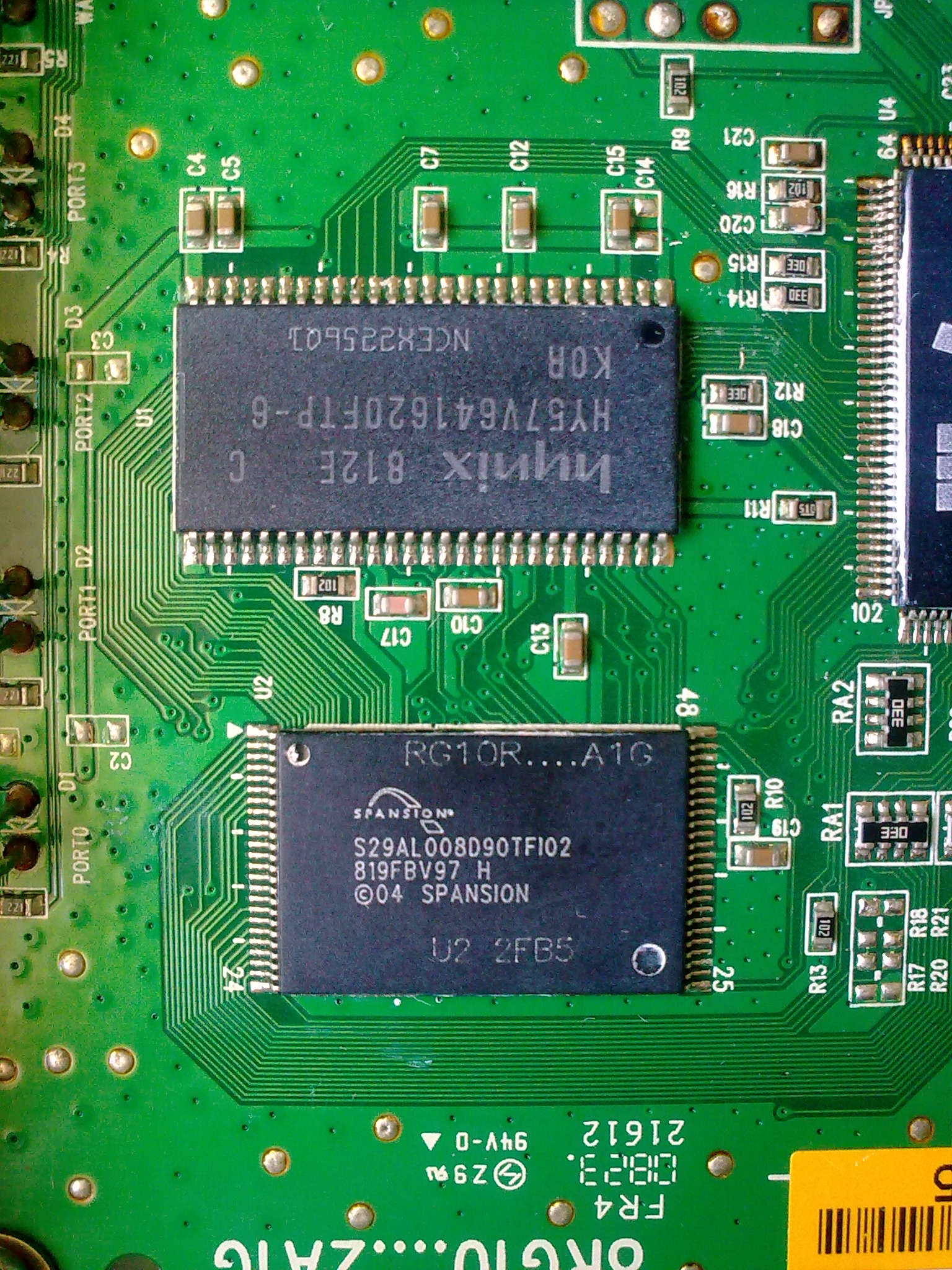

Могу добавить :) третью печаль - люди говорят что в этой ревизии 1MB флеши и собственно на этой платформе ThreadX бегает .

[ZigFisher]

Dr. Morg, а под что Вы компилили или воспользовались из доступного GPL?

Дык те, что с немецкого и аглицкого сайтов это под RTL865x ревизия Ах - там у них такие Диры продаются.

А у нас ревизия Вх - это WP3200. Может по этому и не льётся :)) ?

Да, уже вскрыл свой,- WP3221... печально... =/

В инете под него так и не смог найти порт Линуха... вдвойне печально... :)

Привет! Ты куда пропал ? ;)



Собрал я из родных исходников под A1 ревизию (один девайс все-же я нашел) - все пучком работает

Теперь надо свои исходники подстроить под сей девайс

Кстати приятная новость - на RTL865xB все-же два ком-порта разведено и оба живут

Edited August 3, 2008 by ZigFisher

[Dr. Morg]

Dr. Morg, а под что Вы компилили или воспользовались из доступного GPL?

Дык те, что с немецкого и аглицкого сайтов это под RTL865x ревизия Ах - там у них такие Диры продаются.

А у нас ревизия Вх - это WP3200. Может по этому и не льётся :)) ?

Да, уже вскрыл свой,- WP3221... печально... =/

В инете под него так и не смог найти порт Линуха... вдвойне печально... :)

Привет! Ты куда пропал ? ;)



Собрал я из родных исходников под A1 ревизию (один девайс все-же я нашел) - все пучком работает

Теперь надо свои исходники подстроить под сей девайс

Кстати приятная новость - на RTL865xB все-же два ком-порта разведено и оба живут

Привет!



В поисках работы я! :)



Вот немного времени нашлось,- купил дир помучать, а он, зараза, не на реалтеке оказался :(

Нужно было дир-300 брать, дороже на 300р, есть вафля и флеша с РАМой многа :)



На счёт комов на реалтеке,- круто! Хорошая новость! :)



Нужно в асе пересечься, а то у меня тогда так и не собралось под RTL865xB :(

[svin0]

Есть успехи? Поверхностно пробежался по ссылкам гугля - глухо.

[Bond]

Народ кто то знает где можно заказать процессор для Dir-100 ?



[Kostja]

Народ кто то знает где можно заказать процессор для Dir-100 ?

Купить и выпаять)

[yKpon]

дир 100-ый ведёт себя не очень адекватно, часто уходит в ребут и не оживает, с 20-ого раза перепрошивки вроде бы начинает работать и снова по кругу.



подключился через терминал, вот что видим при старте девайса и попылки загрузки прошивки через аварийное меню

WP3221 Rev 01
SDRAM TD: 03,  Bus: 16,  Bank: 02,  Row: 0c,  Col: 08,  CS: 1
SDRAM Size: 0x00800000
Zz

WP3220 LOADER V1.5.26 20071030,D-Link
Ver  : 0.1.5.26
EthIf: 1
Run  : flash
BUF  : 10140000 SIZE=70000 SRC=a0010000
MAC  : 1C:AF:F7:7F:46:2C 1C:AF:F7:7F:46:2D 00:DE:AD:BE:EF:FC
VLAN : 0
HwVer: 0.1.2.3
SerNo: 12345678
IP/NM/GW: 192.168.0.1/255.255.255.0/192.168.0.67
TFTPS:FILE: 192.168.0.67:boot_sdtst_td3.img
NET BUF: b03ec000, 2KB x 16
progmac: 60:00:05:C6:4B:FA
if322x_init: done
Run  : flash  [Y] loading 0x36fa0 bytes from a0010000 to 0x10140000
Goto 0x10140000!!!
ZzE
<WP>
linkint
p4 up

льём прошивку

error to get buf
error to get buf
error to get buf
error to get buf
error to get buf

флэшке каюк?

Edited March 28, 2011 by yKpon

[yKpon]

может по tftp можно как?

[Bombarbia]

дир 100-ый ведёт себя не очень адекватно, часто уходит в ребут и не оживает, с 20-ого раза перепрошивки вроде бы начинает работать и снова по кругу.





... замена радиатора решила проблему периодического ребута.

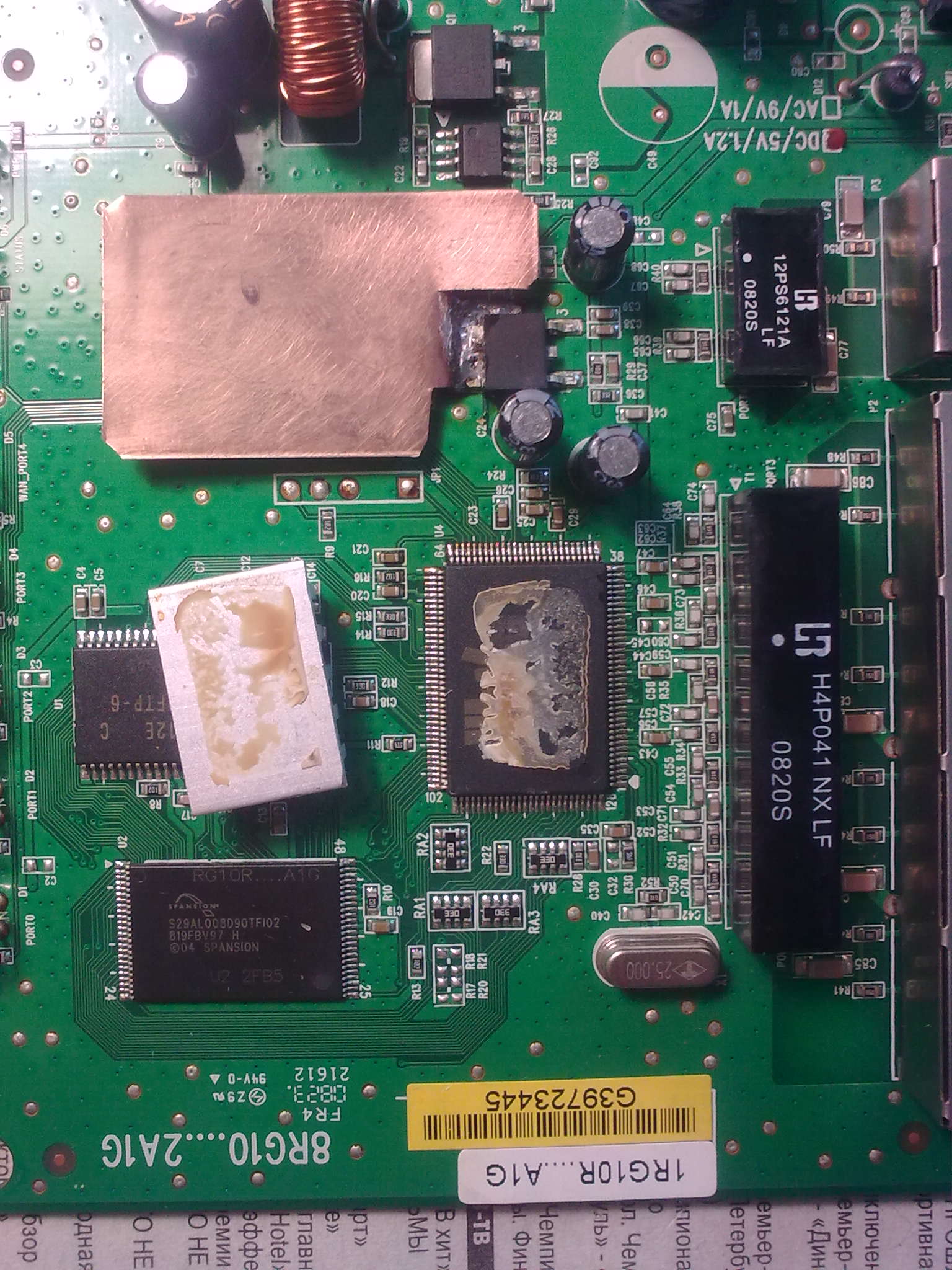

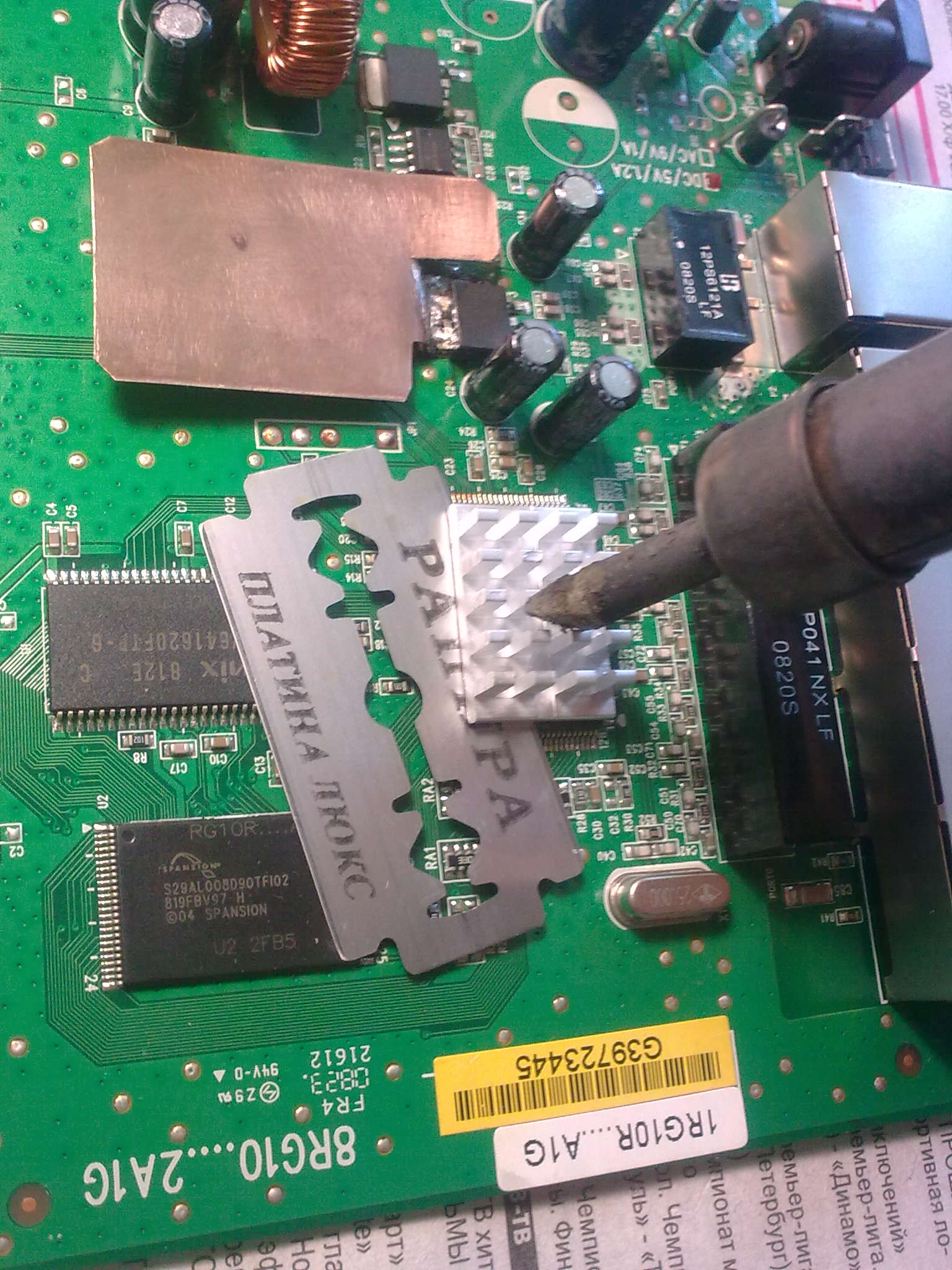

апгред: прогревая япальником родной радиатор, проталкиваеш между.... обычное бритв.Лезвие, и слетает. Проц остынет, чистил ваткой смочен в расворителе(под рукой оказался 650-й), шоб на плату не попало. кпт-8 и прикрутил радиатор с кулером от мамки с чипсета, да ещё под стабилизатор на 2.6В(второй по цепи, тоже слегка грелся)впаял медную пластинку-радиатор, добавил кандёры на +3.28в и +2.6в по 1000мкф, БП воткнул другой - на 7-9в.

Прошивка___ v202_en_b10[18.02.2009]

Заработал стабильно, иНЕТ на 2 компа, ип-тв на двух одновременно работают , соединение vpn (L2TP,ниже динамик ИП,и т.д.....), ни единого ребута.

Насчёт скорости , максимум с фтп(локальный ресурс) ~5000кбайт/с , больше не тянет.

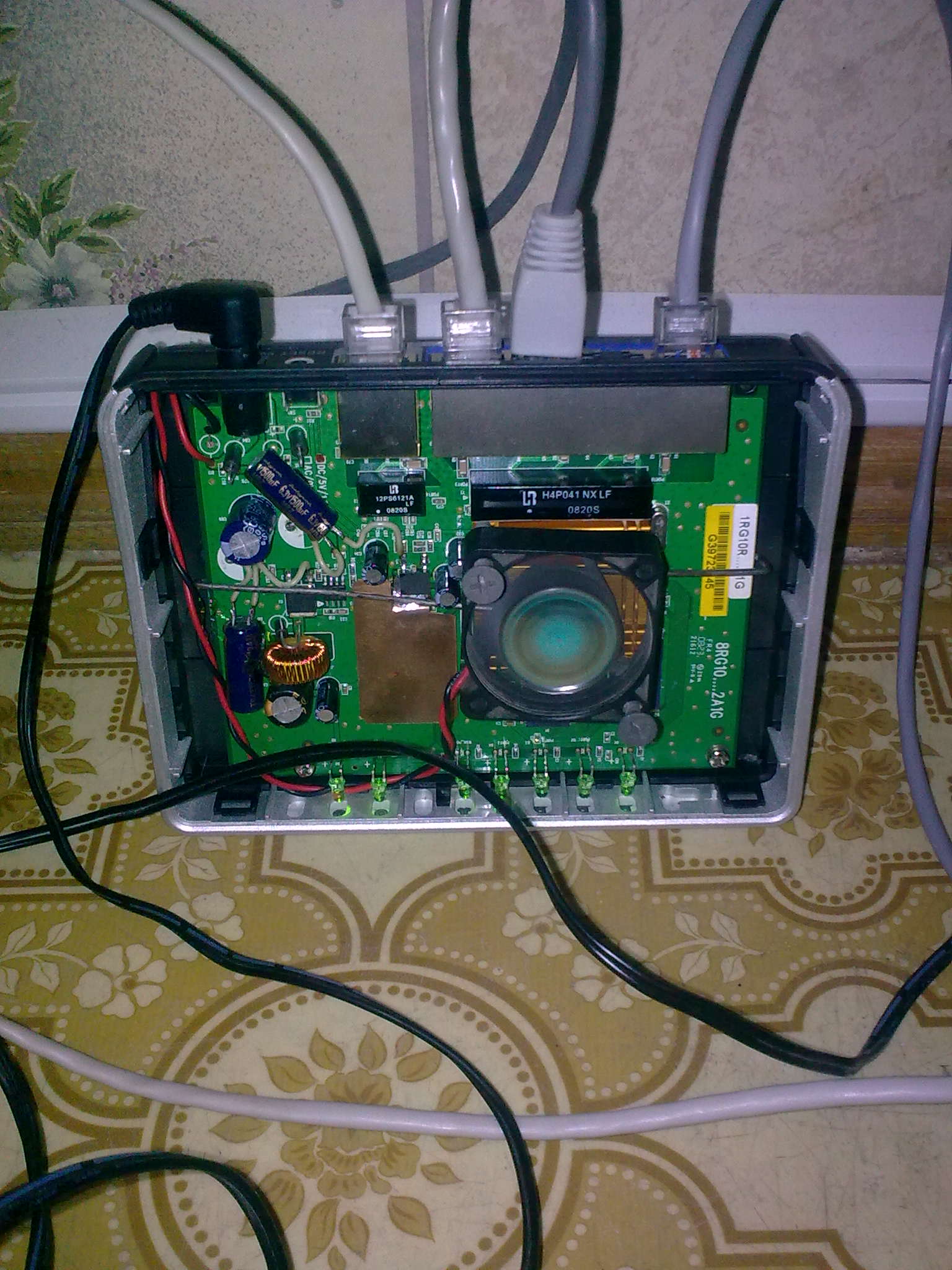

на фото кулер временный (толстый,крышка не закр-ся)

[Saab95]

И чего только люди не придумают, чтобы микротик RB750 не покупать за 1500р=)

[zoro]

И чего только люди не придумают, чтобы микротик RB750 не покупать за 1500р=)

+1000 Сам мучался с СРЕ купил практически самый первый из серии работает отлично...

[straus]

И чего только люди не придумают, чтобы микротик RB750 не покупать за 1500р=)

Ну мне например DIR-100 достался чуть дороже, чем за пол доллара. И несколько телодвижений вполне себя оправдали, только у меня полностью пассивное охлаждение. (Кстати, в Edimax BR-6124/Planet XRT-401D тоже надо делать охлаждение процессора и стабилизатора, хотя там ADM5120. И в DIR-604, DIR-704/707, SMC7004, USR8000 и ещё в куче SOHO изделий.)

[littlesavage]

Судя по даташитам на WP3211, выставлять сокрость и вырубать порты там нелья. :) Правда, и про вланы там написано, что только port based.

Может, кто-то и на WP3221 даташиты нашел?

[cck777]

Опыт ремонта сабжа, МБ кому пригодится. Всё как на фото http://forum.nag.ru/forum/index.php?showtopic=41887&view=findpost&p=616533 только Q2 не перегревался.

Причина выхода из строя: перепутали адаптеры питания, вместо 5V около суток питался от 9V. Обуглились и полопались U3 (DC-DC контроллер ??34063 - в продаже нашёлся MC34063A, 45 руб.{Сочи, олимпийские цены}) и со вспучиванием платы Q1 (2SB772L корп.TO-252 - продавцы не нашли, выпаял из хлама B772 в обычном TO-220 корпусе).

Место под Q1 восттановил с помощью клея БФ-2. Впаял обе детали (обратите внимание, БЭ у B772 в разных корпусах поменяны).

Перегрев проца, перезагрузка после непродолжительной работы (вход в меню, даже без WLAN)

Снизил вольтаж после Q1 с 3,5 до 3,29V - 30 кОм между пятачком C16 (нет с завода) и ср.точкой делителя R23/R25 - полёт подольше, но пользоваться не вариант. (Даташит не нашёл, но решил, что 3,3В как-то более "типовое", чем 3,5). Сегодня прочёл в упомянутом посте - 3,28)

Танцы с бубном - добавил электролит и пару SMD кондёров. Без изм.

Нагрел радиатор проца, оторвал часовой отвёрткой. Эпоксидку отмочил раств.В-626. Проц WP3221. Радиатор смешной, позор. Нашёл >1 мм медь, отпилил прямоугольничек по +3 мм с каждой стороны от площади штатного радиатора. Полирнул на тонкой шкурке. Тест на небольшом количестве термопасты. SP3 для Office2007 - 0.35 ГБ + мелочь + сёрфинг, - полёт нормальный.

Сейчас клею на герметик (дорогой, серый DoneDeal DD6737 - но не думаю, что строительный белый не намного хуже. Прозрачный точно хуже.) Погоняю ещё, что не так - увеличивать радиатор. Вентилятор, думаю - крайний вариант, слишком мало тепла на проце.

[cck777]

После 10-15 мин хорошей нагрузки начинаются ребуты. Улучшение охлаждения не меняют картину. Работы выполнены впустую. Осталась идея поиграть с обоими напряжениями (выводить на минимум при сохранении способности загрузить ОС прибора), но энтузиазм кончился.

[disappointed]

Если честно, не стоит оно того, очень уж дешёвая коробка.

Если не для интереса - то проще и быстрее новых пару купить взамен убитой.
