Как диагностировать проблемы в сети

[BUOMEX]

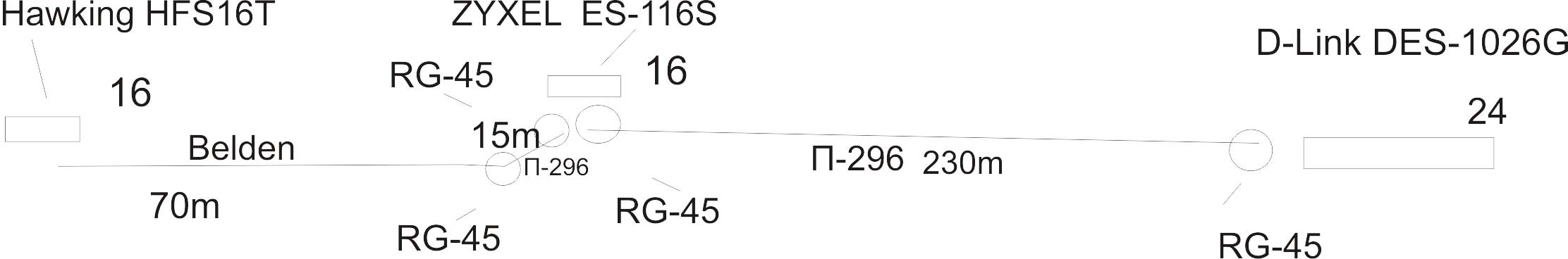

Есть сеть (схема прилагается): Сервер -> 1 комп -> 2 ой комп

Соединено это:

от сервера линк П-296 (230 метров по крышам зданий завода заходит в свитч Zyxel ES-116S)

от свича идет линк П-296 (15 метров потом соединяется с посредством розетки с кабелем Belden 7860e) (П-296 не хватило на всю дисстанцию) кабель идет до свича Hawking HFS 16T(16 портов тоже).



Итого сегмент П-296 230 метров, сегмент П-296 15 метров и сегмент Belden 70 метров. На все это получилось 4 розетки Rg-45 В свичи я заводил пачкорды сделанные из Beldena (он гораздо крепче и толще обычной витой пары 5е).



Проблема: Плохая свзяь. Сетку эти машины видят, файлы качают в интернет ходят более менее. Но там где нужны качественные и постоянные соединения глючат (1С в терминалке в частности)

Пинг, то идет отлично, то растет на каждом пакете до 20 ms то теряется 1 или 2 пакета.



Мне советовали: Заменить свичи я заменил теми что перечислены, до этого стояли Allied Telesin 5 портовые. Результат: немного выросла скорость и устойчивость, стала возможной загрузка 1С в терминалке, до этого запускалась 1 раз из 20 и падала. Теперь терминалка, то пашет то нет.



Советовали проверить пересечения с высоковольтным кабелем.

Проверил, на линии есть участки длинной до 20 см в трех местах где кабеля высокого напряжения идут рядом с П-296. Убрать эти участки не получается.



Советовали заземлить, заземлил П-296 с одной стороны.





Первоначальный вариант по моей тупости был сделан на скрутках, работало однако не намного хуже, я переделал все как нужно развел в розетки, убрав все скрутки. Однако это не дало результатов. Реальные изменения появились когда я заменил свичи.







Отсюда вопрос: какими методами можно диагностировать в чем проблема? У меня сложилось впечатление, как будто временами возникает помеха по сети, поэтому те программы, которые расчитаны на качественное и постоянное соединение работают плохо, глючат и зависают. Терминальный режим 1С, обычный режим 1С, печать на принтеры, копирование файлов.

На улице снег, однако есть всего одно соединение на улице и его я поместил в достаточно хорошие условия, там сухо, ветер не треплет и тепло.

Edited November 23, 2007 by BUOMEX

[EvilX]

Ожидать от такой конструкции стабильной работы невозможно в принципе.

[user_anonymous]

попробуйте установить скорость в 10 МБит - стабильность должна повысится.



Вообще же решительно и бесповоротно решить проблему хорошей связи на большой дальности помогает оптоволокно.

[BUOMEX]

Ожидать от такой конструкции стабильной работы невозможно в принципе.

Ну так я и спрашиваю в чем проблема, где?

Меня поставили перед фактом кинуть сеть до отдела на заводе самыми малыми финансовыми вложениями.

Имелось столько кабеля 250 метров Пэшки и 100 метров белдена а рсстояние 300 метров, как еще это все увязать между собой?





Насчет оптики я даже не заикаюсь, дорого однозначно. Мне это не светит.

Скорость попробую уменьшить.

[zulu_radist]

А как насчет разрезать участок пополам поставить свитч и фантомно запитать с любого конца?

[witch]

Вам выделили материалы и средства, и вы сделали из них всё что было возможно. Теперь вашему руководству придётся терпеть существующие проблемы, т.к. они сами себя(руководство) загнали в этот бюджет.

средства диагностики вы себе врядли можете позволить, даже наёмные. Учитывая что... налицо нарушение стандартов IEEE. И к сожалению сделать вы врядли что сможете, не в том месте экономия...

PS это что-то из разряда: в бензиновый двигатель залить соляру., и на этом экономить.

Edited November 23, 2007 by witch

[BUOMEX]

Если кому это поможет то я решил проблему следующим образом.

На выход с серверного свича посадил еще один свитч Allied Telesis CG-SW05TXE. В итоге получилось что эти удаленные отделы обслуживают 3 свича не считая серверного. Теперь скорость отличная, стабильная и без глюков.



Про стандарты IEEE я не знаю. Яндекс отсылает в Wi-FI и ему подобным.



Насчет фантомного питания я вообще не понял.



Всем спасибо за советы. Хотя есть пожелание. Если решили ответить, то делайте это более менее понятно, у каждого свой слэнг и выпендриватся не стоит. (Я же дал понять что чайник в вопросах наружных сетей.) А ответ вида: У вас ничего работать не будет не несет смысловой нагрузки, особенно после того как "все это заработало"

[AlexPan]

То что вы сделали находится на уровне шаманства. Разные карточки, свитчики и т.п. выдают разный уровень сигнала. Свитчи обычно дальнобойнее, чем карты. Методом подбора, перебора и прыганья с бубном можно как-то что-то улучшить или добиться результата. Но тут собрались люди, которые в массе своей вопросы пионернета оставили в прошлом. Ваш вопрос для них - дурацкий. На дурацкий вопрос они и отвечают по дурацки. Постарайтесь не обижаться!!! Мой многолетний опыт говорит, что они вам не зря оптику советовали...
