Помогите настроить маршрутизацию между подсетями

[Inp]

Очень сильно нужна помощь!!!

Прошу сильно не пинать :(



В нашей сети есть несколько сегментов объединенных через 1 wi-fi линк.

Недавно из-за загруженности единственного wi-fi канала мы добавили второй.



Задача ставилась так, чтобы по одному из линков шли данные в интернет + пара локальных игровых серверов , а по другому линку прочий локальный трафик.



Прилагаю общую схему:

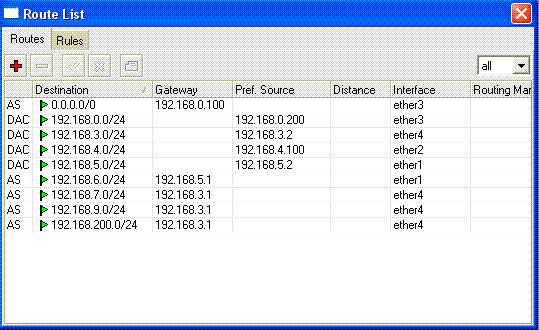

Имеем 3 маршрутизатора на базе микротика со следующими таблицами маршрутизации:





Если с микротика 3 пинговать узлы в подсетях 4,0,3,200,9 (т.е. 1 и 2 маршрутизаторы),

то задержка держится в пределах 40 мсек



Если же с микротика 3 пинговать те же узлы, но указывать сорс адрес (например интерфейса 192.168.6.100 (что равносильно пингу с компьютера в 6 подсети)), то задержки начинают "скакать" до 800 мсек.



tracert с микротика 3 узла 192.168.0.240 дает:

192.168.7.1

192.168.3.2

192.168.0.240



trace узла 192.168.0.240 с компьютера 192.168.6.56 дает:

192.168.6.100

192.168.3.1

192.168.5.2

192.168.0.240





Раньше с одним линком все работало без особых нареканий (только скорости нахватало).

С двумя же линками такие вот проблемы :(

Видимо я маршрутизацию неправильно настроил (подозреваю что на микротике 3)

[NetViruS]

Подыми на МикроТиках OSPF маршрутизацию и наслаждайся.

Например:

/ routing ospf

set router-id=IP_роутера distribute-default=never \

redistribute-connected=as-type-1 redistribute-static=as-type-2 \

redistribute-rip=no redistribute-bgp=no metric-default=1 \

metric-connected=0 metric-static=0 metric-rip=0 metric-bgp=0

/ routing ospf area

set backbone area-id=0.0.0.0 authentication=simple prefix-list-import="" \

prefix-list-export="" disabled=no

/ routing ospf interface

set interface=ether1 cost=1 priority=1 authentication-key="пароль_для_ospf" \

retransmit-interval=5s transmit-delay=1s hello-interval=10s \

dead-interval=40s network-type=broadcast

set interface=ether2 cost=1 priority=1 authentication-key="пароль_для_ospf" \

retransmit-interval=5s transmit-delay=1s hello-interval=10s \

dead-interval=40s network-type=broadcast

/ routing ospf network

add network=0.0.0.0/0 area=backbone disabled=no

Edited November 8, 2007 by NetViruS

[Inp]

Думаю в моем случае динамическая маршрутизация не нужна.

Хотелось бы четкое разделение трафика по маршрутам.



Разные маршруты нужны для подсети 192.168.6.0 (из нее в интернет + 2 сервера по первому линку , по второму линку локальный трафик)



Остальные подсети обращаются к 192.168.6.0 по второму линку.

Edited November 8, 2007 by Inp

[Nafanya]

а на каком микротике серверы и инет? куда заруливаться должно отдельно от локалки?

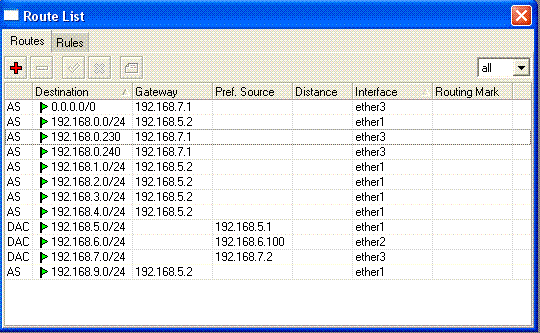

у вас на первом скриншоте есть записи

192.168.0.0/24 192.168.5.2

192.168.0.230 192.168.7.1

192.168.0.240 192.168.7.1



Если 0.230 и 0.240 это серверы, то ходить через шлюз 7.1 к ним не будет, т.к. выше объявлено, что вся подсеть 0.0/24 ходит через 5.2



поставьте default gateway 192.168.5.2 и удалите запись 192.168.0.0/24 192.168.5.2

Edited November 8, 2007 by Nafanya

[Inp]

Серверы на микротике 2 (интерфейс 192.168.0.200)

Ипы серверов 192.168.0.230 и 192.168.0.240

Инет заруливается на 192.168.0.100



Сеть 192.168.6.0 подключена к микротику 3
