Биквад. Вопросы по конструкции

[Zhmak]

Думаю сделать герметичный биквад для спутниковой чашки.



За скелет конструкции берется колба от компакт дисков на 10 штук.



На крышку колбы крепится двойной зигзаг с учетом расстояния до металлического диска на основании колбы. К колбе крепится кусок трубы из ПВХ нужного диаметра. Все это вставляется в держатель головки.



Из вкусностей - поляризация меняется простым поворотом крышки колбы. У предыдущей конструкции был недостаток связанный со сложностью смены поляризации из-за асимметричного крепления трубы.



Крышка колбы в микроволновке не нагревается, так что на характеристики антенны сильно влиять не должна.



Обязательно нужно соединять отражатель с оплеткой кабеля?



Покупать готовый облучатель не хочу. Просто потому, что неинтересно wink.gif



Фото предыдущей версии конструкции находится по ссылке. Работает уже более полугода.

Edited October 31, 2007 by Zhmak

[shandr]

Обязательно нужно соединять отражатель с оплеткой кабеля?

НЕ ОБЯЗАТЕЛЬНО!

[gomelchanin]

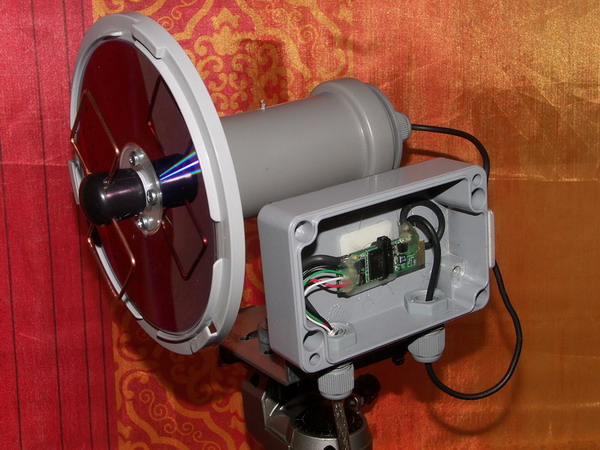

а можно поконкретней о том что в коробочке рядои с антеной (догадываюсь что усб адаптер) и если там какие хитрости то схемку переделки с описанием

[shandr]

Да, это USB адаптер. Я так не извращаюсь - нет необходимости. Перешли полностью на точки доступа. Фото сохранил из инета, копался в темах по переделке usb-шных адаптеров под внешнюю антену. Видел даже конструкцию, где к адаптеру прикрутили самодельную коллениарку на 8 дб и всё это впихнули в пластиковую трубку! Плюс такой конструкции - минимальные потери в радиочастотном кабеле за счёт его максимального укорачивания. При этом от usb до компа работает до 5 метров чётко.



Последнее - здесь: http://www.lan23.ru/wifi/usbdevice.html

[Fog]

крышку поищи получше. через год становится хрупкой, сыпется он малейшей нагрузки.
