Помогите востановить точку Ovislink WL1120AP

[Acidproof]

Помогите востановить точку Ovislink WL1120AP, точка с неизвестным ip вроде рабочая. Сканеры непомагают определить адрес.

Скачал с инета схему подключения на микрухе МАХ232 спаял но незнаю куда ее подпаять к точке подскажите куда? Или подскажите какие осцилограмы Rx и Tx чтобы можна было вычеслить куда подключаться?

[adron2]

Помогите востановить точку Ovislink WL1120AP, точка с неизвестным ip вроде рабочая. Сканеры непомагают определить адрес.

Скачал с инета схему подключения на микрухе МАХ232 спаял но незнаю куда ее подпаять к точке подскажите куда? Или подскажите какие осцилограмы Rx и Tx чтобы можна было вычеслить куда подключаться?

к штырькам :-D

[biceps]

pinout of JP2 port:



1........ +3,3V

2........ TxD (Out)

3........ RxD (In)

4........ GND

5........ RTS (Out)

6........ CTS (In)

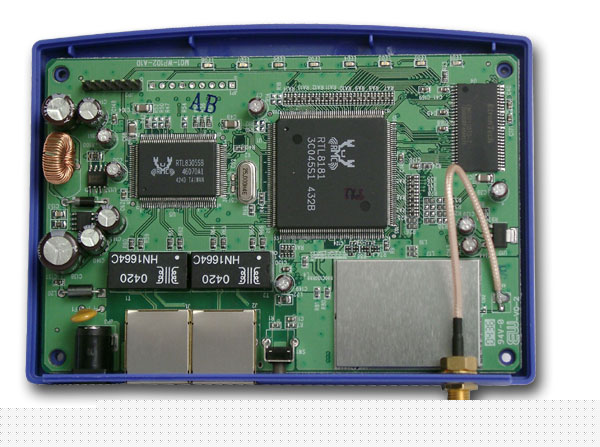

after disassembly of unit you can see JP2 at right side of case. Numbered from left to right. For terminal con

nection via MAX232 to serial port you can use pins 2,3,4.

serial port settings: 38400, 8N1, Xon/Xof.



*working* WL1120 to serial port interface schematics can be found at http://melbourne.wireless.org.au/wiki/?minitar#Peripherals



Я лично подпаивался - это правильная распайка - я пользовался 1,2,3,4 контактами.

[Acidproof]

pinout of JP2 port:



1........ +3,3V

2........ TxD (Out)

3........ RxD (In)

4........ GND

5........ RTS (Out)

6........ CTS (In)



after disassembly of unit you can see JP2 at right side of case. Numbered from left to right. For terminal con

nection via MAX232 to serial port you can use pins 2,3,4.

serial port settings: 38400, 8N1, Xon/Xof.



*working* WL1120 to serial port interface schematics can be found at http://melbourne.wireless.org.au/wiki/?minitar#Peripherals



Я лично подпаивался - это правильная распайка - я пользовался 1,2,3,4 контактами.

Огромное спасибо подключился все работает!
