Заземлять ли оптику

[kirill_pulim]

Заземлять ли муфты и несущий трос-проволоку ( висит на столбах освещения )

[Антон Богатов]

Заземлять. Однозначно. Были уже прецеденты...

[OFT]

Конечно заземлять. Иначе очень неплохой разряд ударить может в кросс. А потом появляется удивленное лицо "Я же на оптике, а не на меди. Как такое могло произойти? И что мне теперь делать с выгоревшими коммутаторами?"

[grama]

А внутренний силовой элемент ?

[OFT]

А чем внутренний может отвести от себя молнию или статику? Я так подозреваю что ничем. Заземлять. Если нет- потом дороже выйдет.

Пример- Два дома, между ними оптика самонесущая на стальке. В одном доме и в другом ОК заходит, скажем, в ящик а, потом в бокс. Ничего не заземлено. Как вы думаете каков будет результат? Я так думаю что горелые порты в лучшем случае. Потому как минимум статика погуляет по ящику. А чем расстояние между домами больше, тем больше шансов замучиться менять активное оборудование.

[kirill_pulim]

Кто как делал. У меня подвисная в форме "8".

С одного конца в землю, а с другого в землю через кондер

[ViNt_V]

Заземляем только с одного конца.

[j_box]

У нса делается так:

Здание узла связи имеет контур заземления. Все кабели ( и медь, и оптика ) вводятся в здание с одной точки ( кабельная шахта) дабы не тащили с собой не нужный потенциал. В этой же точке имеется отпайка от контура заземления и все кабели земляться на вводе в здание.

[kirill_pulim]

Заземляем только с одного конца.

Да и будут теже яйца только в с м я т к у

[RDS]

Заземляем только с одного конца.

Кто как делал. У меня подвисная в форме "8".

С одного конца в землю, а с другого в землю через кондер

Несущий силовой элемент кабеля должен быть заземлен не только с обоих сторон линии, но еще и на каждом столбе. "Но можно этого и не делать... если вас не интерисует результат..." (В. Жванецкий).

[grama]

На столбах надо юзать диэлектрик.

[RDS]

На столбах надо юзать диэлектрик.

Бедные те, кто тебя послушает. Не советуй того, чего не знаешь сам.

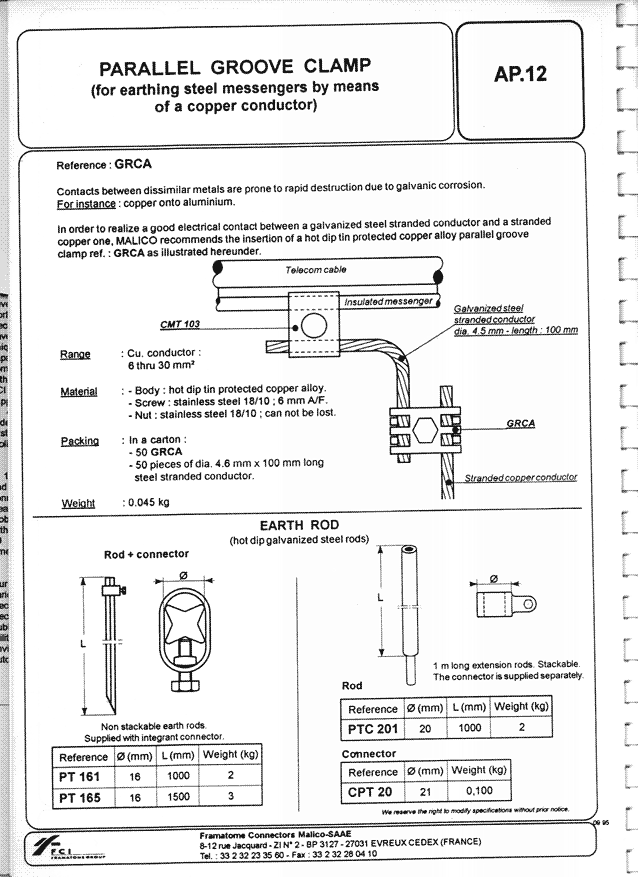

Есть такая французская компания "Malico", которая среди прочего, выпускает и арматуру для крепления оптических кабелей.

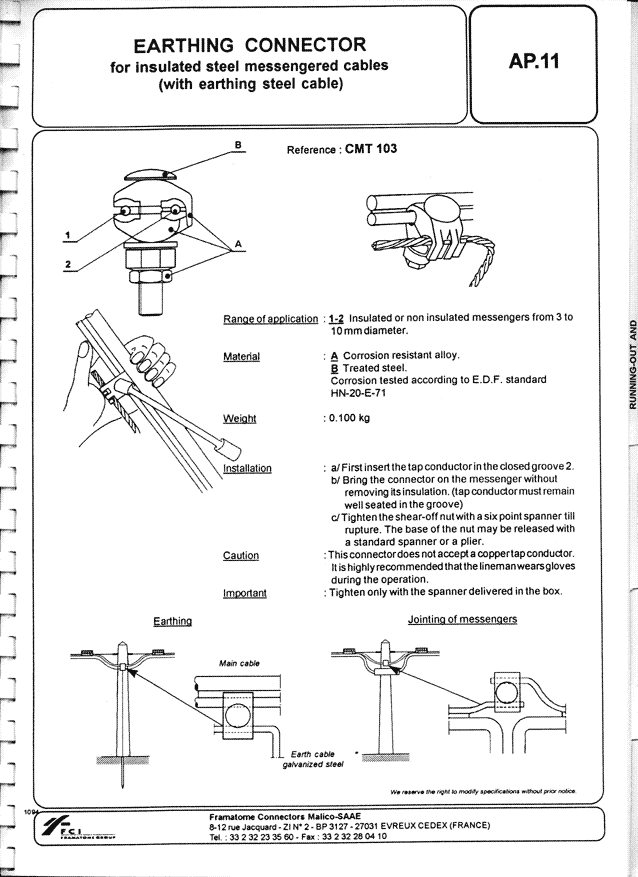

Так вот, например описание крепежа для кабеля типа "восьмерка"

p.s. "Учиться, учиться и еще раз учиться..." (В.И.Ленин)

[grama]

:) Ткни меня пальцем где я написал про восьмерку. Я написал про диэлектрик. А по поводу не знаешь, я лично повесил по столбам километров 5 минимум, а то и все 10 ;) кабель круглого сечения на НСО и ПСО.

P.S. Уважать мнение оппонента. (Научная и деловая этика)





Ну это так лирика. Хотелось бы увидеть (лично мне это будет очень полезно) примеры с расчетами и описанием области существования данных расчетов применительно к предмету спора.

Edited August 26, 2007 by grama

[RDS]

:) Ткни меня пальцем где я написал про восьмерку. Я написал про диэлектрик. А по поводу не знаешь, я лично повесил по столбам километров 5 минимум, а то и все 10 ;) кабель круглого сечения на НСО и ПСО.

Виноват. Посвещалось не твоему посту. Просто уже достали "односторонние заземлятели...", "заземлители через емкость" и прочие шамановеды-бубноводы... :-)

[kirill_pulim]

Заземляем только с одного конца.

Кто как делал. У меня подвисная в форме "8".

С одного конца в землю, а с другого в землю через кондер

Несущий силовой элемент кабеля должен быть заземлен не только с обоих сторон линии, но еще и на каждом столбе. "Но можно этого и не делать... если вас не интерисует результат..." (В. Жванецкий).

:) думаешь это реально



На столбах надо юзать диэлектрик.

Бедные те, кто тебя послушает. Не советуй того, чего не знаешь сам.

Есть такая французская компания "Malico", которая среди прочего, выпускает и арматуру для крепления оптических кабелей.

Так вот, например описание крепежа для кабеля типа "восьмерка"

p.s. "Учиться, учиться и еще раз учиться..." (В.И.Ленин)

я тебе свою сфоткаю и выложу завтра

[PommeFritz]

:) Ткни меня пальцем где я написал про восьмерку. Я написал про диэлектрик. А по поводу не знаешь, я лично повесил по столбам километров 5 минимум, а то и все 10 ;) кабель круглого сечения на НСО и ПСО.

Виноват. Посвещалось не твоему посту. Просто уже достали "односторонние заземлятели...", "заземлители через емкость" и прочие шамановеды-бубноводы... :-)

Часа три ночи. Мирно сплю, вмеру похрапывая с причмокиваниями. Вдруг сирена, кипиш за окном. Что такое? А, пожарку кто-то вызвал. Горит кабель. Местного телекома. КТВ. Такой толстый кокс ~35мм диаметром. Между домами. Зазе тоесть зануленый с двух концов (а где вы в хрущебках землю видели?). Ладно хоть не чердак запалили. Вот таких шамановедов и отстреливать чтоб свое дефективное ДНК не распространяли по миру.

[AlexBT]

А руководящик документы почитать, что бы не мучаться кошмарами?

Или проект заказать у тех, кто может его правильно сделать?

[OFT]

А руководящик документы почитать, что бы не мучаться кошмарами?

Или проект заказать у тех, кто может его правильно сделать?

Теоретически можно и проект сделать. Только если со всей документацией проектной- это не малые денюшки получатся. Одним нашим клиентам за сеть общей протяженностью в микрорайон (~ 8 км кабеля)

одна Донецкая известная проектная контора запросила 18к$. Так что, есть деньги- пляшем.

Edited August 27, 2007 by OFT

[j_box]

руководящик документы почитать, что бы не мучаться кошмарами?

Или проект заказать у тех, кто может его правильно сделать?



Например ПТЭ :)

[kirill_pulim]

:) Ткни меня пальцем где я написал про восьмерку. Я написал про диэлектрик. А по поводу не знаешь, я лично повесил по столбам километров 5 минимум, а то и все 10 ;) кабель круглого сечения на НСО и ПСО.

Виноват. Посвещалось не твоему посту. Просто уже достали "односторонние заземлятели...", "заземлители через емкость" и прочие шамановеды-бубноводы... :-)

Часа три ночи. Мирно сплю, вмеру похрапывая с причмокиваниями. Вдруг сирена, кипиш за окном. Что такое? А, пожарку кто-то вызвал. Горит кабель. Местного телекома. КТВ. Такой толстый кокс ~35мм диаметром. Между домами. Зазе тоесть зануленый с двух концов (а где вы в хрущебках землю видели?). Ладно хоть не чердак запалили. Вот таких шамановедов и отстреливать чтоб свое дефективное ДНК не распространяли по миру.

Просто руки нужно чтоб из того места росли.

Знаешь сказочку как мужичок две земли соеденил (тут земля и тут земля)

ТАК они небось два нолика.



А проэкты до .... места если монтажники(и не только) дураки

[fox_m]

Может не совсем в тему, но все же. ОВК был натянут между двумя зданиями, расстояние ~100-110 м. В итоге в один прекрасный день (предположитльно после грозы) на кабеле сгореля практически вся изоляция. Как такое могло произойти?

[gresber]

Может не совсем в тему, но все же. ОВК был натянут между двумя зданиями, расстояние ~100-110 м. В итоге в один прекрасный день (предположитльно после грозы) на кабеле сгореля практически вся изоляция. Как такое могло произойти?

Попала молния в кабель, тросик в нем нагрелся и оплавил изоляцию - вот так это могло быть.

Если кабель не самонесущий, т.е. с металлическим тросом, его заземлять надо обязательно (можно заземлить на контур громоотвода, который есть на крыше любой высотки), причем только с одной стороны.

Edited August 28, 2007 by gresber

[OFT]

Может не совсем в тему, но все же. ОВК был натянут между двумя зданиями, расстояние ~100-110 м. В итоге в один прекрасный день (предположитльно после грозы) на кабеле сгореля практически вся изоляция. Как такое могло произойти?

Попала молния в кабель, тросик в нем нагрелся и оплавил изоляцию - вот так это могло быть.

Если кабель не самонесущий, т.е. с металлическим тросом, его заземлять надо обязательно (можно заземлить на контур громоотвода, который есть на крыше любой высотки), причем только с одной стороны.

1 Если кабель САМОНЕСУЩИЙ (без "не") с металлическим тросом в виде восьмерки или внутренним не диэлектрическим силовым элементом, то-

2 Заземляем с ДВУХ сторон.

[zoro]

скажу так, по правилам заземлят с двух сторон... но если между зданиями есть разность потенциала- тоесть чтото "хорошее" с вашими землями то я заземляю только с одной где Л100вт_мультиметр.. покажет лучшее...

ПС еще во времена КСПП c проблемой разности потенциалов между домами включая горение кабеля.... просто даже если земля есть в доме... то это не значит что она "хорошая"..Товарищи с КТВ мне тоже показывали такие участки... они их "изолируют" с одной стороны... иначе идут токи и 10-20А ... напряжение 1-2В.. искры между экранами серьезные...

Edited August 28, 2007 by zoro

[Korvinus]

Господа, моск на череп вам не давит? нет? странно!!

Читайте ПУЭ, там все написано! Ну и Электротехнический справочник вам в руки, том третий. Блуждающие токи есть везде, вот они то и дают разность потенциалов на заземлении, а уж про нейтраль (нулевой провод) я вообще молчу, любой маломальски грамотный электрик вам объяснит почему нельзя соединять ноли в разных зданиях(как и в одном здании, но в разнесенных точках) между собой.
