Летят свичи во время/после грозы.

[Иван Константинович]

Здраствуйте. Имеем небольшую сеть - 50 домов. Везде весит оптика. После грозы находим в наших ящиках на тех этажах сгоревшие свичи - говорят статика.



Никто не сталкивался с такими проблемами? Как бороться?



К ящику с нижнего этажа приведёно питание. Стоит простоая разетка от неё запитан свич и медик, все оборудование Planet - не управляемое.



Может нужно ставить что-то серьезнее чем простая разетка? Или может, кто-нибудь знает, может там просто нужно в цепь припоять какой-нибьдь прибор(Конденсатор, транзистор... ), что бы дешевле вся процедура стояла.



Большое спасибо.

Edited July 15, 2007 by Иван Константинович

[Kirya]

Ящики заземлены ?

[Иван Константинович]

Не везде. В старых домах просто нету заземления.

[Korvinus]

Абонентские линии идут в каналах, или по стене снаружи? Грозозащиты стоят? Кстати ящики можно занулять, не лучший вариант, но хоть, что то.

[Иван Константинович]

Провода идут уже в самом доме. По улице никогда. ИМХО свичи горят от витухи из здания при ударе молнии в дом в проводах образуется какая-то сила(импульс) и свич выгорает потому как бывает просто порт выгорает.

[ilia_2s]

грозозащита (без земли кстати не работает)

[Alteron]

2 Иван Константинович

А порты-то какие горят? Куда они идут? К абоненту? К конвертору? Все сразу горят?

[Иван Константинович]

Обсолютно любые(к клиенту) очень редко и медиа конвертеры горят.



в коммутаторах горит чип какой-то центральный.в Planet он один на все порты,а в дорогих коммутаторах или в управляемых по чипу на порт (в 3Com как-то видел по одному на два порта)

Edited July 16, 2007 by Иван Константинович

[zoro]

заземление+грозазащита помогут вам...

Edited July 16, 2007 by zoro

[Harmer]

Да и по питанию свитчи горят. Вот думаем попробовать использовать пилоты.

[yrida]

1 - apc E25 или подешевле е15 будет стабильное питание ( в идеале - стабилизатор + упс + оборудование + пожеланию управление питанием отчети по snmp)

2 - У вас кабель оптики нормально заземлен? если нет нечего некада неспасет! оба конца троса на землю и оплетка если метал тоже желательно на землю

3 - Грозозащити при оптике вам нечего недадут абсолютно

4 - Статика оч большая вероятность боротса практически нереально, помогает екранированая витая и только.

Edited July 17, 2007 by yrida

[SmokerMan]

Оба конца на землю крайне не рекомендуется.

[umike]

слышал байку как один товарисч от большого ума соединил в здании два разных заземления. Ну а чего - там земля и тут земля :)))

[kirill_pulim]

у меня сеть тоже с неуправляемыми планетами,магистрали медные -П296



-занулил оплетку и все ок, сколько гимора было с грозозащитами, а толку 0.

-ужодящий кабель просто занулил, а приходящий через конденсатор



теперь только жду прямого попадания разряда в кабель.



Уже было с десяток гроз, в той части сети где ничего не делал все горит. Гдезанулил все ок -- только обязательно с обоих сторон(клиент был по п296 подключен и занулен только возле свича а сего стороны ничего -- в первую же грозу вылетел комп)

[sscorpio]

а через какой конденсатор занулял ?

[kirill_pulim]

а через какой конденсатор занулял ?

на днях руки до дела дойдут напишу фак, что и как делал - у меня гроза была какраз. Всей сети полный п...., но в какой раз убеждаюсь в своей правоте -- там где паял ни единого порта не вылетело. Да и про одностороннее зануление: "был" в моей сети сервер ммедия, на него приходили воздушки п296 метров по 150 и занулены только со стороны свичей ---- так вот больше нет его. Всегда горели только сетевухи но в этот раз "мамка". Так за последнее время уже третий комп из сетки ищез.



Хотя это не должно стать единственной мерой борьбы

[dnvk]

на днях руки до дела дойдут напишу фак

просим, просим.

[dnk.nbd]

на днях руки до дела дойдут напишу фак, что и как делал

Ждем с нетерпением.



P.S. Выше писал не я :)

[kirill_pulim]

а через какой конденсатор занулял ?

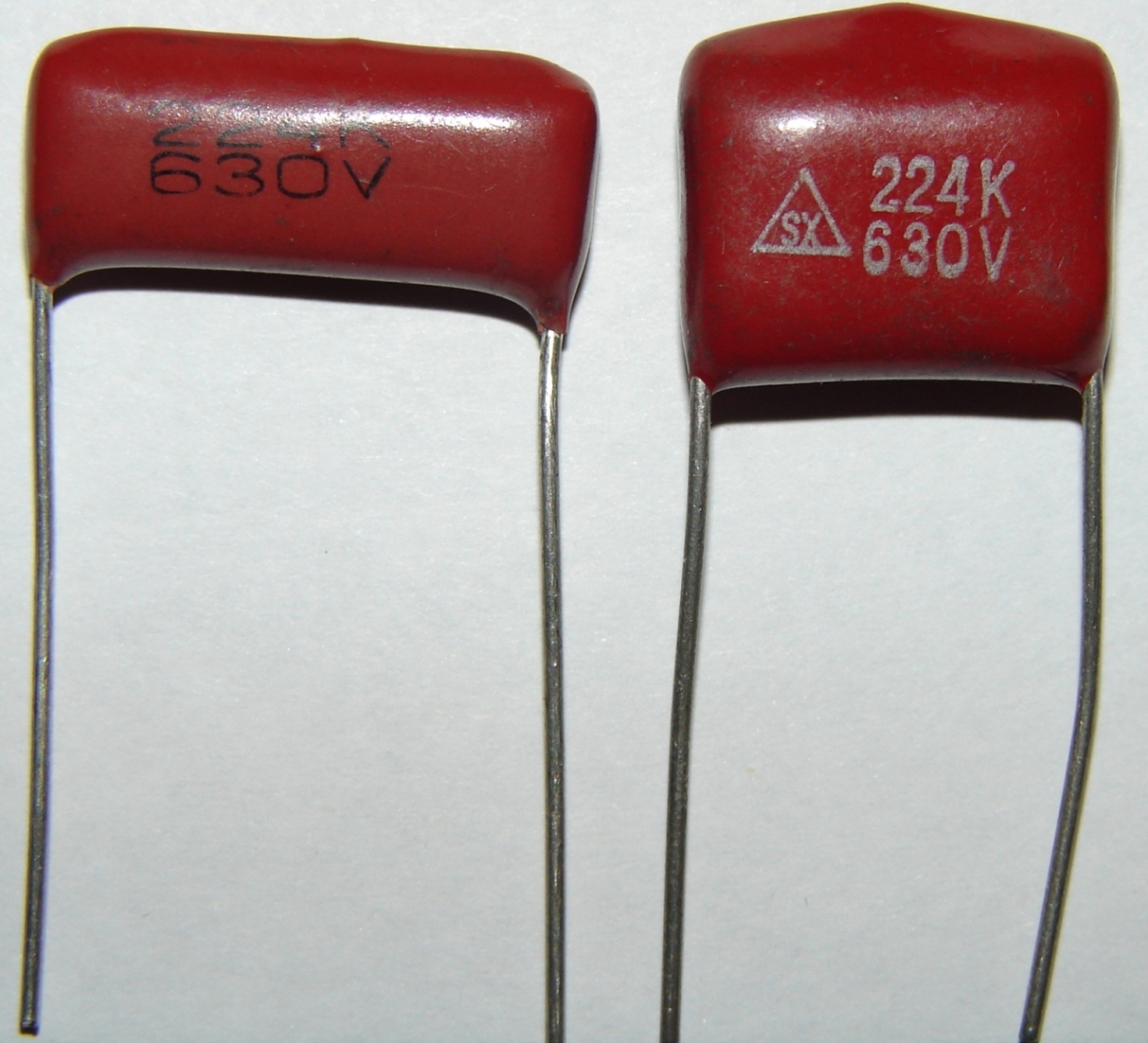

224 k, 630v -- я применял такие

По идее нужно подбирать в каждем отдельном случае

Да и ящики у меня тоже занулены

[TSM]

Висела просто витуха на улице ( времянка ) в двух местах и в обоих погорели порты на свитчах, там где висит внешняя витая пара с занулением ( пока с одной стороны, ищем кондеры, спасибо kirill_pulim за фоту ) тьфу-тьфу все ОК.



Месяца два назад сгорел HP2626 из-за включенной в него по недосмотру вот такой вот "времянки".



Самое интересное - был ADSL модем Zyxel, воткнут в сервер патч-кордом. Сгорел LAN интерфейс на нем .. вопрос - КАК? Сетевая на сервере цела и невредима, а на модеме -увы ... Вроде никуда не подключен больше, может быть по телефону пришла наводка?

[kirill_pulim]

Да, есть мнение, что конденсатор может полететь и тогда просто проводить или не проводить вообще.

В результате чего?

Он рассчитан на 630V(в моем случае или другое напряжений, не имеет значения), но скачек статического разряда может быть и 20000V(и более) и тогда (_|_).

Что скажете?

Edited November 20, 2007 by kirill_pulim

[20512]

630 вольт это его рабочее напряжение.

а скачек 20Кв длительностью в одну милисикунду он погасит, как будто его и не было.

Для эксперемента, если не веришь можешь разобрать телевизор (там на кинескоп идет около того) соединить высоковольтный провод с одной ногой выше описанного конденцатора, а вторую ногу положить в сантиметре от шасси. И включть на пару секунд. Увидешь хорошую такую искру. Уверяю, конденцатор на 630 вольт в 99 случаях из 100 останется целым.

Только, пожалуйста, соединения производить при выключенном телевизоре...

Edited November 20, 2007 by didandr

[kirill_pulim]

630 вольт это его рабочее напряжение.

а скачек 20Кв длительностью в одну милисикунду он погасит, как будто его и не было.

Для эксперемента, если не веришь можешь разобрать телевизор (там на кинескоп идет около того) соединить высоковольтный провод с одной ногой выше описанного конденцатора, а вторую ногу положить в сантиметре от шасси. И включть на пару секунд. Увидешь хорошую такую искру. Уверяю, конденцатор на 630 вольт в 99 случаях из 100 останется целым.

Только, пожалуйста, соединения производить при выключенном телевизоре...

cпасибо, успокоил



буду проводить толко при выключеном ;)



Какраз с ним и играюсь http://radiokot.ru/circuit/audio/other/10/ ВОТ

[20512]

Какраз с ним и играюсь http://radiokot.ru/circuit/audio/other/10/ ВОТ

Не поверишь, лет 25 назад помешан был на этой теме, но не хватало опыта и радиодеталей....
