способы прицеливания антен

[prema]

какие есть, кроме поцепить к ноуту, вращать помаленьку и смотреть уровень сигнала ...



может приспособы есть, там струбцина какая с прицелом, или ещё что-то вроде ....?

[ice_m]

По азимутам, если известны координаты обеих точек. Но все равно придётся подстраивать ноутом.

[zulu_radist]

Первоначальное наведение - GPS, потом уже с помощью ноута донастройка.

[builder]

В конечном итоге только по уровню сигнала на ноуте, т.к. геометрия офсетных антенн с купе со штангой облучателя далеко не идеальна ;)

[Sirco]

Если надо строить офсетные антены :

1. Купить зеркало круглое диаметром 5-7 см

2.найти маленький динамик - (спикер компа ) и с помощью молотка отбить круглый магнит диаметром 2-3 см

3.Приклеить магнит к зеркалу .



До установки головки прикрепляем зеркало на антену - в точке чуть ниже центра зеркала антены и смотря через дырку крепления головки находим визуально в зеркале место расположения второй антены .

закрепляем все болты , устанавливаем головку .



ВСЕ .



для особо щепетильных - можно поганять антену в разные стороны от установленного - но думаю что лучшего сигнала вы не найдете (вся проблема в том где располагать зеркало - это надо 1 раз исследовать практически - от тут закопана вся не точность ...)

[Dom_2007]

Первоначальное наведение - GPS

Только если используемая модель GPS имеет встроенный электронный компас,

в противном случае это бесполезная затрата времени.



До установки головки прикрепляем зеркало на антену - в точке чуть ниже центра зеркала антены

В точке смещенной на величину офсетного угла.

[wireless_man]

Первоначальное наведение - GPS

Только если используемая модель GPS имеет встроенный электронный компас,

в противном случае это бесполезная затрата времени.



До установки головки прикрепляем зеркало на антену - в точке чуть ниже центра зеркала антены

В точке смещенной на величину офсетного угла.

1. Все переносные модели имеют компас ! ( не имеют только заточенные для компьютеров ..выдают только координаты на COMX порт)



2. Про точку смещения по "русски" .. меряем транспортиром угол штанги относительно зеркала ... и тем же транспортиром наносим этот "угол" смещения ниже центра зеркала ... Еще вариант использывать лазерную указку закрепленную точно в центре конвертеро-держателя ... там где точка - крепим зеркальце ...

[KD]

Только если используемая модель GPS имеет встроенный электронный компас,

в противном случае это бесполезная затрата времени.

нафиг компас, очень неточно + магнитное склонение

речь именно про GPS

-определяем координаты обеих точек

-вспоминаем географию и геометрию

-высчитываем азимут друг на друга

-по солнцу (а не по компасу) выставляем нужный азимут на каждой точке

сколько раз так делали - попадали с точностью до 2-3 градусов

[Dom_2007]

1. Все переносные модели имеют компас !

Например:

http://www.nav.ru/html/g_gps_c_outdoor.htm

Только некоторые модели GPS имеют встроенный электронный компас .

[Dom_2007]

нафиг компас, очень неточно + магнитное склонение

речь именно про GPS

-определяем координаты обеих точек

-вспоминаем географию и геометрию

-высчитываем азимут друг на друга

-по солнцу (а не по компасу) выставляем нужный азимут на каждой точке

сколько раз так делали - попадали с точностью до 2-3 градусов

Если внимательно изучить инструкцию пользователя к GPS со встроенным электронным компасом

то погрешность будет в тех же пределах.

Естественно такая GPS все вычисления делает без участия пользователя.

Единственный существенный источник погрешности это массивные металические предметы,

этот источник погрешности следует учитывать при измерениях.

[DiM_TauRus]

GPS - первичная юстировка - достаточно точно получается. Потом доводим уже по уровням. Что-то более эффективное по точности и затрачиваемому времени пока не встречал.

[Alex158]

Обясните как происходит юстировка по GPS?

[builder]

Приехал в лес по грибы, включил навигатор, нажал пимпу , стоя у машины, запомнил своё

местоположение. Пошёл в лес, заблудился или просто забил на орентировку, включил навигатор,

опа, куда идтить, чтобы к первой точке вернуться - и побрёл через болото:)

[Saab95]

Не зря же придумали путевые точки, в лесу и 1-минуты хватит интервала между ними.

[Alex158]

Ценю Ваш юмор господа, но если нет возражений то хочется всё же получить подсказку в любом виде (в т.ч ссылочном) на такой вот вопрос:

Задача - поставить 2 офсета вот с такими на них приблудами http://bester-ltd.ru/product/antenna-bdm-2400-mimo/

Ранее использовали только сетки или антены с понятной диаграммой направленности. Типа вон туда направлен пучек что видно по торчащему из сетки облучателю (с секторами и панельными антеннами еще проще). С офсетом я не могу понять как и куда будет распространятся сигнал и не понятно куда вертеть антенну. Поскольку и прием и передача сигнала происходит отраженкой от корыта я не могу понять как юстировать. Мне понятно как обстоит дело при настройке на спутник - там только прием и сигнал фокусируется в понятную точку, более того известны координаты и угол места для каждого спутника (можно вычислить), а сейчас 2 антенны в 2-х точках и причем перепад по высоте метров 10-15. Как кого, куда и в каких плоскостях крутить вот в чем вопрос. Мне абсолютно понятен пример с зеркальцем и динамиком, но куда их клеить это вопрос. Так как же мне рассчитать углы наклона в горизонтальной и вертикальной плоскостях???

[Saab95]

Ставите с одной стороны обычную антенну, круговую или панельку, направляете куда надо.

С другой стороны вашим тазиком ловите сигнал опытным путем, настраиваете на максимальную прокачку на одном канале.

Потом с другой стороны меняете антенну на такой же тазик и настраиваете. Вот и все дела.

[SSD]

Ценю Ваш юмор господа, но если нет возражений то хочется всё же получить подсказку в любом виде (в т.ч ссылочном) на такой вот вопрос:

Задача - поставить 2 офсета вот с такими на них приблудами http://bester-ltd.ru/product/antenna-bdm-2400-mimo/

Ранее использовали только сетки или антены с понятной диаграммой направленности. Типа вон туда направлен пучек что видно по торчащему из сетки облучателю (с секторами и панельными антеннами еще проще). С офсетом я не могу понять как и куда будет распространятся сигнал и не понятно куда вертеть антенну. Поскольку и прием и передача сигнала происходит отраженкой от корыта я не могу понять как юстировать. Мне понятно как обстоит дело при настройке на спутник - там только прием и сигнал фокусируется в понятную точку, более того известны координаты и угол места для каждого спутника (можно вычислить), а сейчас 2 антенны в 2-х точках и причем перепад по высоте метров 10-15. Как кого, куда и в каких плоскостях крутить вот в чем вопрос. Мне абсолютно понятен пример с зеркальцем и динамиком, но куда их клеить это вопрос. Так как же мне рассчитать углы наклона в горизонтальной и вертикальной плоскостях???

Поищите поиском, Sirco выкладывал инструкцию по наведению антенн.

[zulu_radist]

Так как же мне рассчитать углы наклона в горизонтальной и вертикальной плоскостях???

http://www.vector.kharkov.ua/new/phorum/to...1&topic=174

[matrot]

какие есть, кроме поцепить к ноуту, вращать помаленьку и смотреть уровень сигнала ...



может приспособы есть, там струбцина какая с прицелом, или ещё что-то вроде ....?

Я практикую так:

- в гугле-земля рисую линк

- с каждой стороны делаю привязку относительно приметных мест - посадок, домов рек, холмов и т.д.

- распечатываю два увеличеннык изображение для каждой стороны

- выезжают 2 бригады с бумажками и железом, наводят на глазок по оси облучателя

- всегда получактся с 1-го раза, при условии прямой видимости

- проверено на линках до 40 км



Просто и эффективно!

[nevzorofff]

какие есть, кроме поцепить к ноуту, вращать помаленьку и смотреть уровень сигнала ...



может приспособы есть, там струбцина какая с прицелом, или ещё что-то вроде ....?

У нас монтажники линк 11 км на глазок офсетками прицеливают так, что потом никакими шевелениями лучше уже не добиться.

[parazit74]

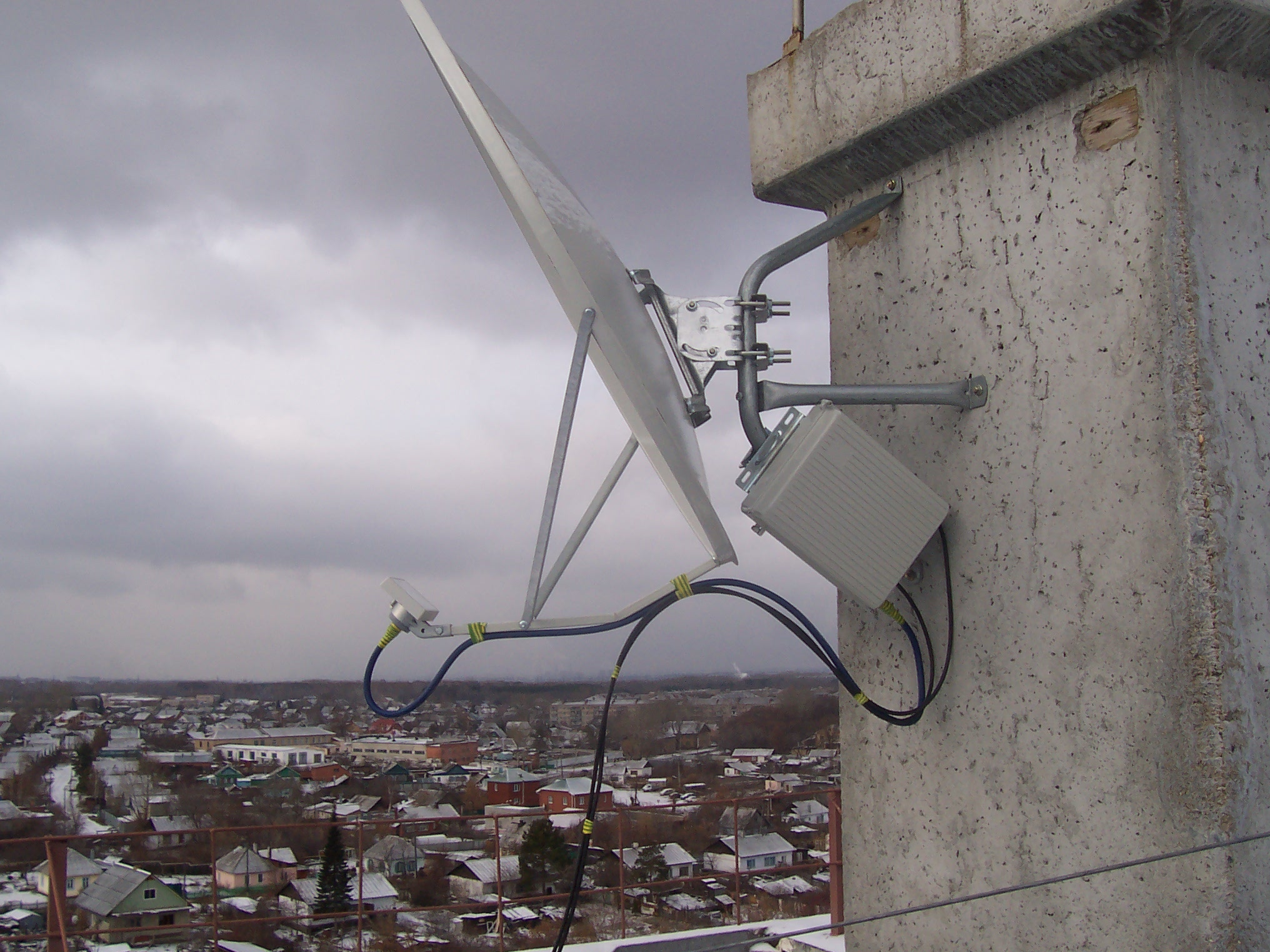

Тоже интересен сей факт настройки...первый раз собираемся ставить такой тазик, диаметр 1,2 метра...сказали что нужно обязательно направлять не прямо, а под углом 45 градусов.

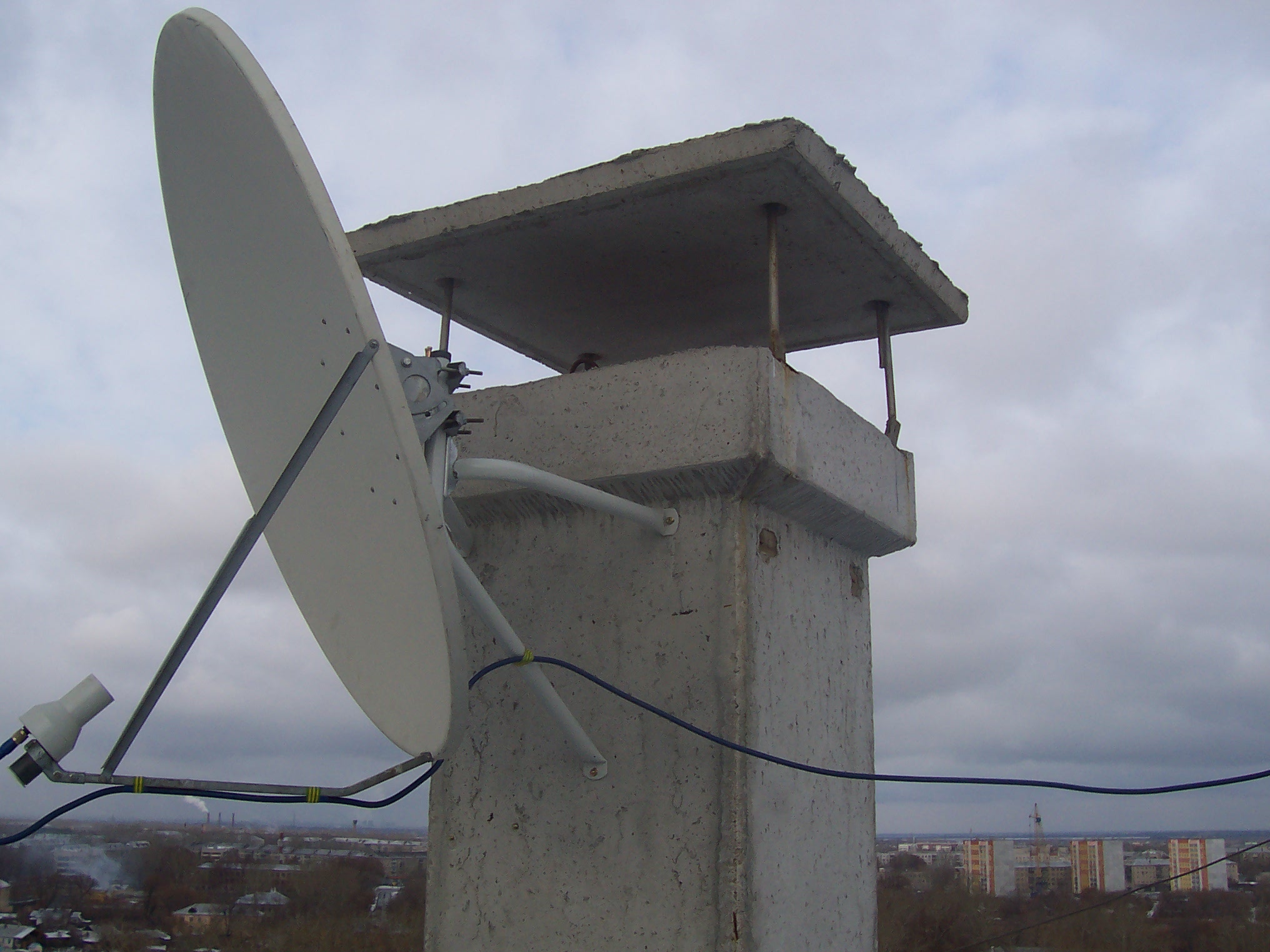

еще интересно на что и к чему крепите такие антенны (мачты, стены, на крышах домов), можно и с фотками...



за ранее спасибо

[mad_max_ss]

Тоже интересен сей факт настройки...первый раз собираемся ставить такой тазик, диаметр 1,2 метра...сказали что нужно обязательно направлять не прямо, а под углом 45 градусов.



еще интересно на что и к чему крепите такие антенны (мачты, стены, на крышах домов), можно и с фотками...



за ранее спасибо

[slv700]

Тоже интересен сей факт настройки...первый раз собираемся ставить такой тазик, диаметр 1,2 метра...сказали что нужно обязательно направлять не прямо, а под углом 45 градусов.



еще интересно на что и к чему крепите такие антенны (мачты, стены, на крышах домов), можно и с фотками...



за ранее спасибо

У этого тазика ДН как у всенаправленной антенны - для первичного коннекта не промахнетесь - главное по углу места правильно выставить , чтобы в землю рогами не упереться ;-).

А потом нужно будет антенну крутить до достижения maх RSSI.

Вообще это решение на оффсетках плохое (применяется из экономиии видать ) - мусор в эфире будет со всей округи собирать, мы от него еще в 2002 году отказались, когда шумы в 2.4 ггц начали уж очень сильно беспокоить.

[Saab95]

Вот вот и я говорю - используйте прямофокус.

[SSD]

Тоже интересен сей факт настройки...первый раз собираемся ставить такой тазик, диаметр 1,2 метра...сказали что нужно обязательно направлять не прямо, а под углом 45 градусов.



еще интересно на что и к чему крепите такие антенны (мачты, стены, на крышах домов), можно и с фотками...



за ранее спасибо

У этого тазика ДН как у всенаправленной антенны - для первичного коннекта не промахнетесь - главное по углу места правильно выставить , чтобы в землю рогами не упереться ;-).

А потом нужно будет антенну крутить до достижения maх RSSI.

Вообще это решение на оффсетках плохое (применяется из экономиии видать ) - мусор в эфире будет со всей округи собирать, мы от него еще в 2002 году отказались, когда шумы в 2.4 ггц начали уж очень сильно беспокоить.

По вашему офсет + облучатель работает хуже чем сетка\панель например?



Вот вот и я говорю - используйте прямофокус.

Принципиальной разницы между офсетом и прямофокусной, нет.
